Dodge Dakota (R1). Manual - part 437





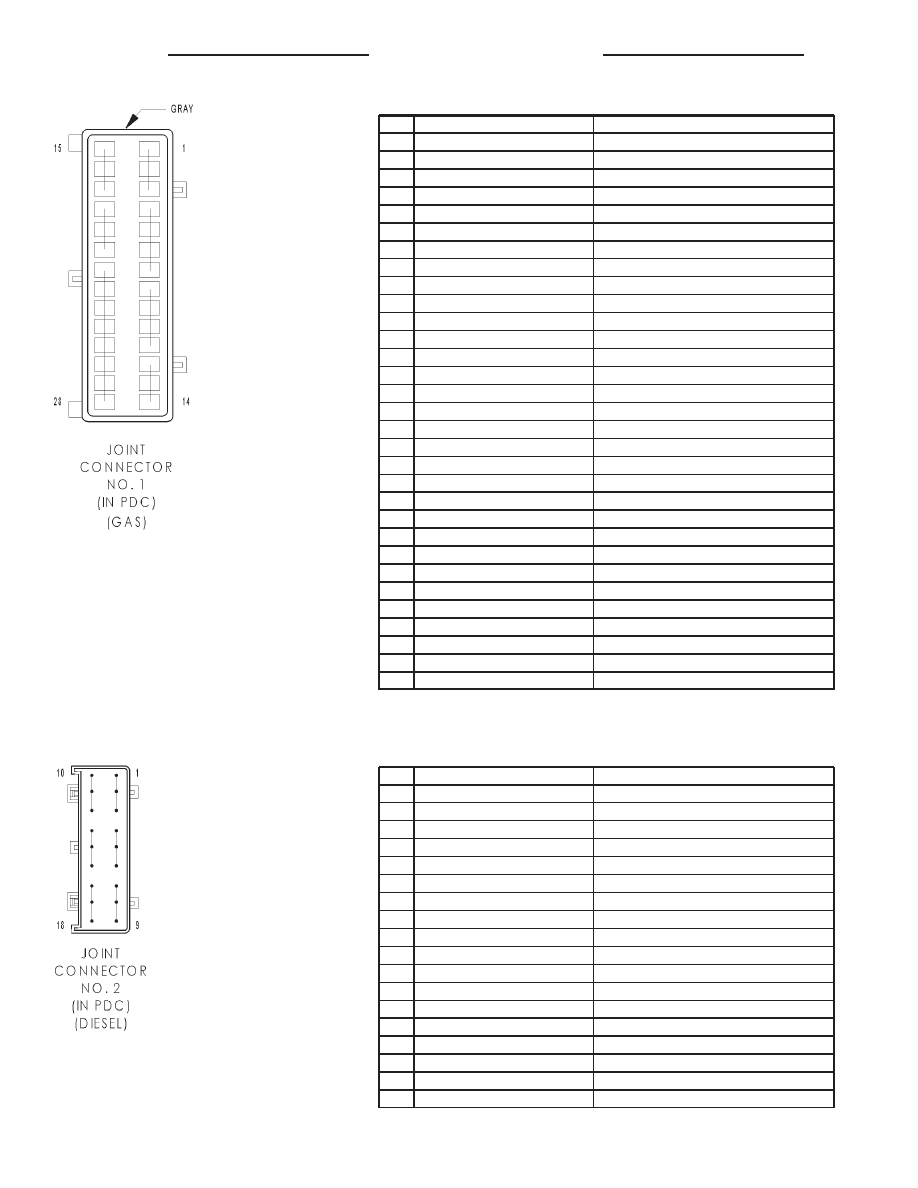

JOINT CONNECTOR NO. 1 (IN PDC) (GAS) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

L38 18LB/BK

FOG LAMP RELAY OUTPUT

9

L38 18LB/BK

FOG LAMP RELAY OUTPUT

10

L38 18LB/BK

FOG LAMP RELAY OUTPUT

11

L38 18LB/BK

FOG LAMP RELAY OUTPUT

12

-

-

12

-

-

13

-

-

13

-

-

14

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

A109 16BR/RD

FUSED B(+)

22

A109 16BR/RD

FUSED B(+)

23

A109 16BR/RD

FUSED B(+)

24

A109 16BR/RD

FUSED B(+)

25

-

-

26

-

-

27

-

-

28

-

-

JOINT CONNECTOR NO. 2 (IN PDC) (DIESEL) - 18 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

L61 16LG

LEFT TURN SIGNAL

3

L61 16LG

LEFT TURN SIGNAL

4

A71 18DG/RD

FUSED B(+)

5

A71 18DG/RD

FUSED B(+)

6

A71 18DG/RD

FUSED B(+)

7

L60 16TN

RIGHT TURN SIGNAL

8

L60 16TN

RIGHT TURN SIGNAL

9

L60 16TN

RIGHT TURN SIGNAL

10

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

11

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

12

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

A142 12DG/OR

FUSED AUTOMATIC SHUT-DOWN RELAY OUTPUT

14

A142 12DG/OR

FUSED AUTOMATIC SHUT-DOWN RELAY OUTPUT

15

A142 12DG/OR

FUSED AUTOMATIC SHUT-DOWN RELAY OUTPUT

16

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

17

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

18

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

8Wa - 80 - 44

8W-80 CONNECTOR PINOUTS

R1

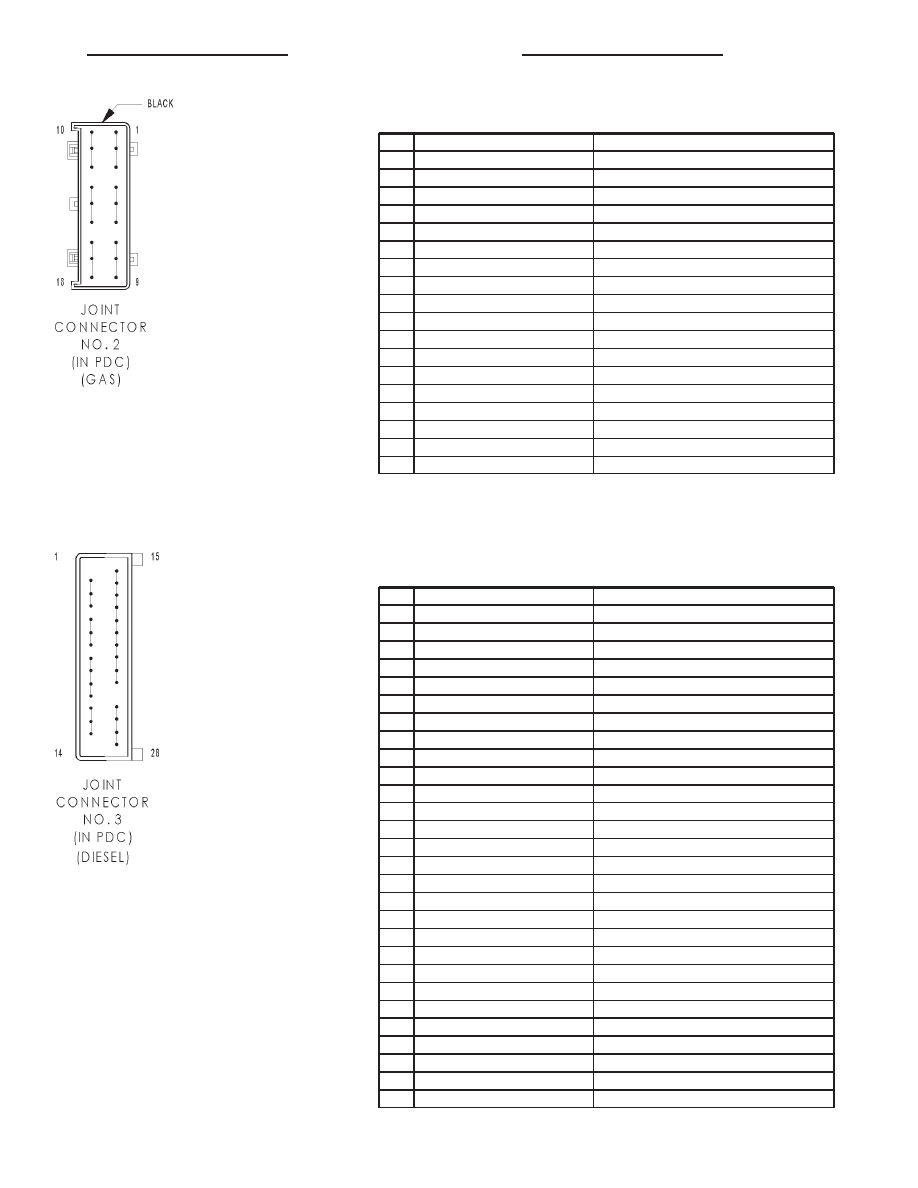

JOINT CONNECTOR NO. 2 (IN PDC) (GAS) - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

L61 16LG

LEFT TURN SIGNAL

3

L61 16LG

LEFT TURN SIGNAL

4

-

-

5

-

-

6

-

-

7

L60 16TN

RIGHT TURN SIGNAL

8

L60 16TN

RIGHT TURN SIGNAL

9

L60 16TN

RIGHT TURN SIGNAL

10

-

-

11

-

-

12

-

-

13

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

14

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

15

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

16

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

17

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

18

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

JOINT CONNECTOR NO. 3 (IN PDC) (DIESEL) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

L39 18LB

FUSED B(+)

2

L39 18LB

FUSED B(+)

3

L39 18LB

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

L7 18BK/YL

PARK LAMP RELAY OUTPUT

16

L7 20BK/YL

PARK LAMP RELAY OUTPUT

17

L7 20BK/YL

PARK LAMP RELAY OUTPUT

18

L7 20BK/YL

PARK LAMP RELAY OUTPUT

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 45

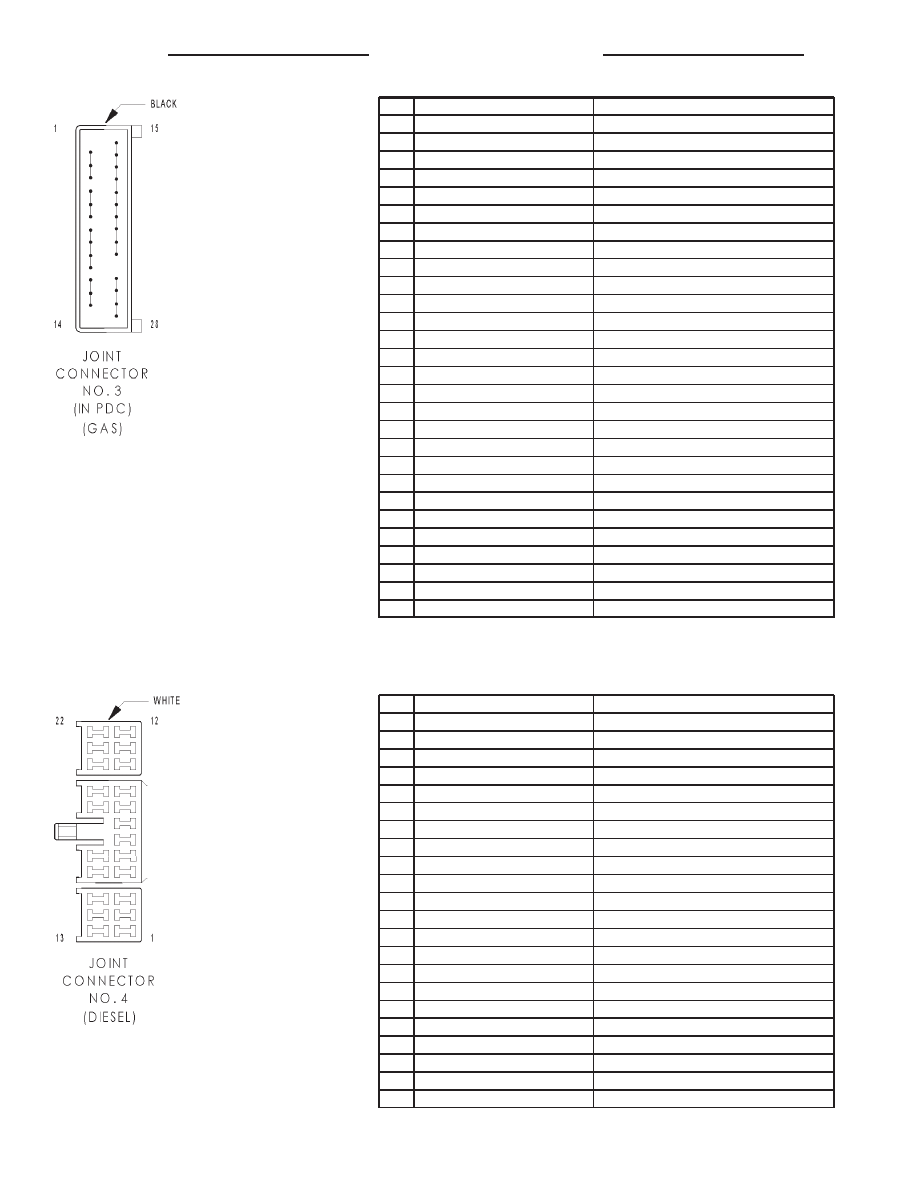

JOINT CONNECTOR NO. 3 (IN PDC) (GAS) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

L39 18LB

FUSED B(+)

2

L39 18LB

FUSED B(+)

3

L39 18LB

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

K4 18BK/LB

SENSOR GROUND

8

K4 18BK/LB

SENSOR GROUND

9

K4 18BK/LB

SENSOR GROUND

10

-

-

11

K4 18BK/LB

SENSOR GROUND

12

-

-

13

-

-

14

-

-

15

L7 18BK/YL

PARK LAMP RELAY OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

L7 20BK/YL

PARK LAMP RELAY OUTPUT

21

L7 20BK/YL

PARK LAMP RELAY OUTPUT

22

L7 20BK/YL

PARK LAMP RELAY OUTPUT

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

JOINT CONNECTOR NO. 4 (DIESEL) - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

SECONDARY BRAKE SWITCH SENSE

2

K29 20WT/PK

SECONDARY BRAKE SWITCH SENSE

3

K29 20WT/PK

SECONDARY BRAKE SWITCH SENSE

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

V45 18VT

FRONT WIPER LOW SPEED

11

V45 18VT

FRONT WIPER LOW SPEED

12

V45 18VT

FRONT WIPER LOW SPEED

13

L107 20WT

HEADLAMP SWITCH OUTPUT

14

L107 20WT

HEADLAMP SWITCH OUTPUT

15

L107 20WT

HEADLAMP SWITCH OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

8Wa - 80 - 46

8W-80 CONNECTOR PINOUTS

R1

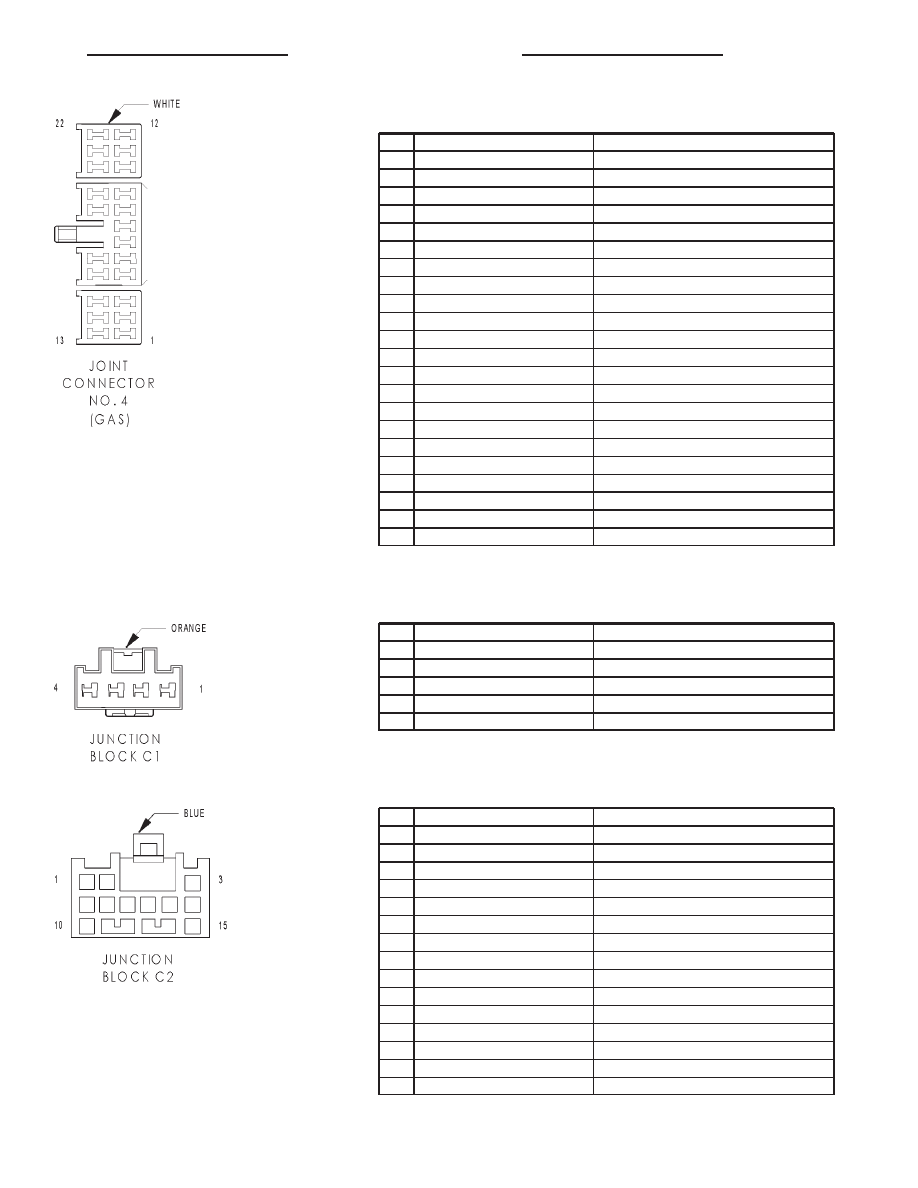

JOINT CONNECTOR NO. 4 (GAS) - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

V45 18VT

FRONT WIPER LOW SPEED

11

V45 18VT

FRONT WIPER LOW SPEED

12

V45 18VT

FRONT WIPER LOW SPEED

13

L107 20WT

HEADLAMP SWITCH OUTPUT

14

L107 20WT

HEADLAMP SWITCH OUTPUT

15

L107 20WT

HEADLAMP SWITCH OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

JUNCTION BLOCK C1 - ORANGE 4 WAY

CAV

CIRCUIT

FUNCTION

1

A7 12RD/BK

FUSED B(+)

2

L50 14 WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 14WT/TN (DIESEL)

PRIMARY BRAKE LAMP SWITCH OUTPUT

3

F85 12VT/WT

FUSED B(+)

4

L7 18BK/YL

PARK LAMP RELAY OUTPUT

JUNCTION BLOCK C2 - BLUE 15 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A20 20RD/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

3

-

-

4

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

-

-

8

X2 18DG/RD

HORN RELAY OUTPUT

9

X2 18DG/RD

HORN RELAY OUTPUT

10

-

-

11

L60 16TN

RIGHT TURN SIGNAL

12

L10 20BR/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

13

-

-

14

F20 20OR/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN)

15

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 47
