Dodge Dakota (R1). Manual - part 434





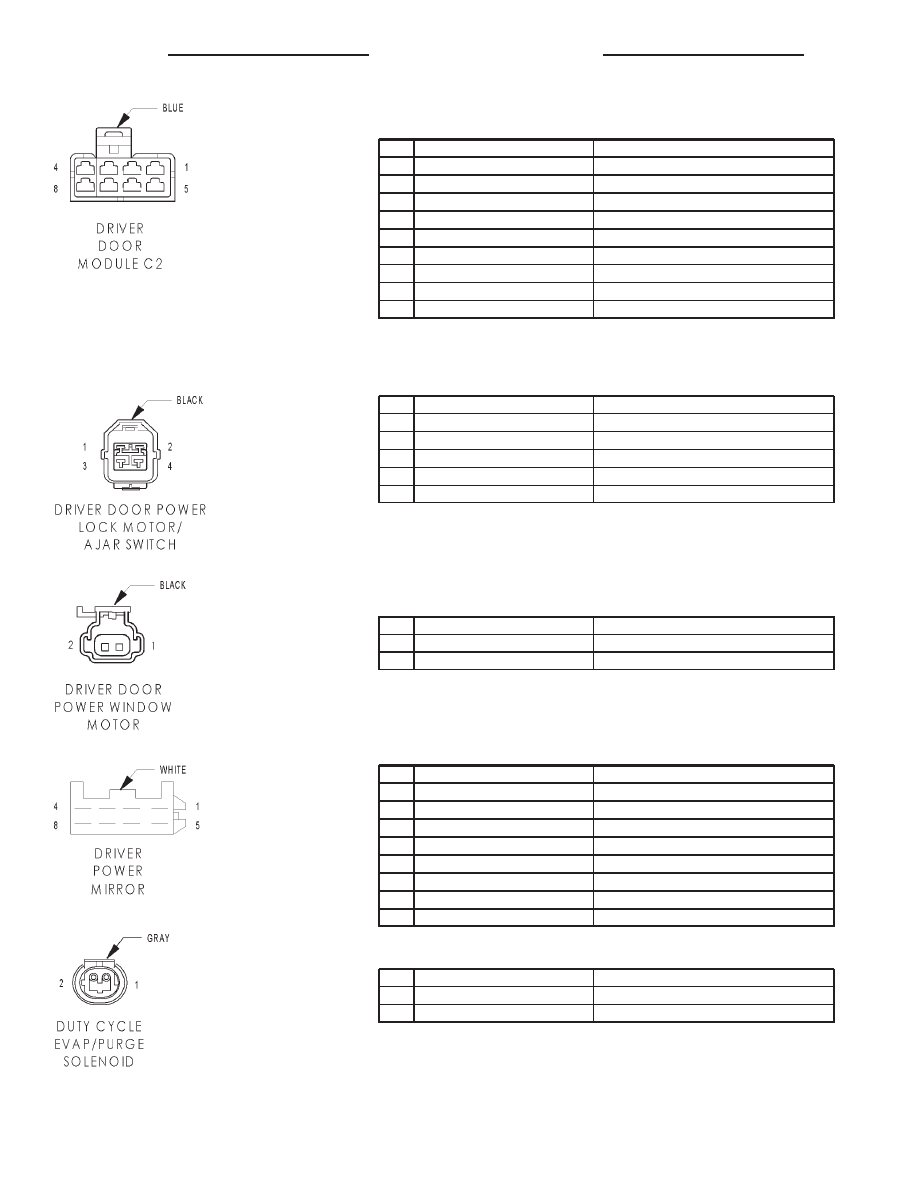

DRIVER DOOR MODULE C2 - BLUE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 22YL

DRIVER MIRROR UP MOVEMENT

2

P76 22OR/YL

MIRROR COMMON DRIVER

3

M1 20PK (4 DOOR)

FUSED B(+)

3

M1 18PK (2 DOOR)

FUSED B(+)

4

P74 22DB

RIGHT MIRROR LEFT MOVEMENT

5

Z1 20BK

GROUND

6

P75 22DB/WT

DRIVER MIRROR LEFT MOVEMENT

7

P72 22YL/BK

RIGHT MIRROR UP MOVEMENT

8

Q1 14YL

WINDOW SWITCH FEED

DRIVER DOOR POWER LOCK MOTOR/ AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

3

P59 16DB (4 DOOR)

DRIVER DOOR UNLOCK RELAY OUTPUT

3

P34 16PK/BK (2 DOOR)

DOOR UNLOCK RELAY OUTPUT

4

P33 16OR/BK

DOOR LOCK RELAY OUTPUT

DRIVER DOOR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14WT

DRIVER WINDOW DRIVER (DOWN)

2

Q11 14LB

DRIVER WINDOW DRIVER (UP)

DRIVER POWER MIRROR - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 22YL

DRIVER MIRROR UP MOVEMENT

2

P75 22DB/WT

DRIVER MIRROR LEFT MOVEMENT

3

P76 22OR/YL

MIRROR COMMON DRIVER

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

DUTY CYCLE EVAP/PURGE SOLENOID - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8Wa - 80 - 32

8W-80 CONNECTOR PINOUTS

R1

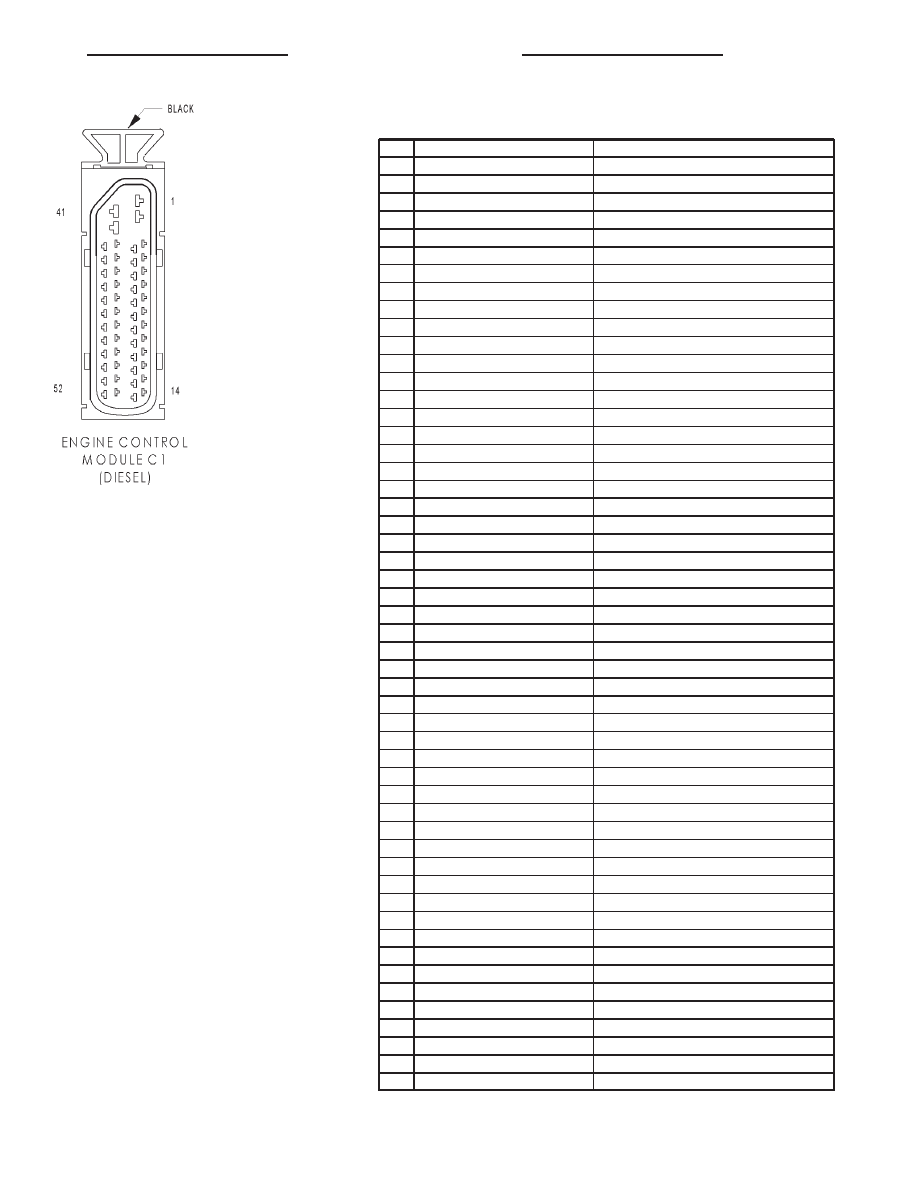

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 16BK/TN

GROUND

2

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K342 18WT/LB

SENSOR GROUND

5

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 20VT/RD

ENGINE SPEED SIGNAL

7

-

-

8

C90 20LG/WT

A/C REQUEST SIGNAL

9

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

10

C20 20BR

A/C SWITCH SENSE

11

K7 20OR

5V SUPPLY

12

K151 20WT

LOW IDLE POSITION SWITCH

13

K341 20TN/WT

IAT SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

K44 20WT/TN

FUEL COMPUTER SIGNAL

19

-

-

20

L50 14WT/TN

PRIMARY BRAKE SWITCH SIGNAL

21

-

-

22

-

-

23

K255 20WT/DB

ACCELERATOR PEDAL POSITION SENSOR GROUND

24

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

25

-

-

26

-

-

27

Z12 16BK/TN

GROUND

28

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K235 20 LG/PK

EGR SOLENOID SIGNAL

30

-

-

31

-

-

32

G85 20OR/BK

WAIT-TO-START INDICATOR CONTROL

33

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

K48 18OR/RD

CHECK ENGINE LAMP REQUEST

35

-

-

36

-

-

37

-

-

38

-

-

39

K17 20DB/TN

5V SUPPLY

40

K21 20BK/RD

BOOST SENSOR SIGNAL

41

-

-

42

K152 18WT

GLOW PLUG RELAY CONTROL

43

-

-

44

-

-

45

D21 18PK/DB

SCI TRANSMIT

46

-

-

47

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

-

-

49

-

-

50

-

-

51

G7 20WT/OR

VEHICLE SPEED SIGNAL

52

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 33

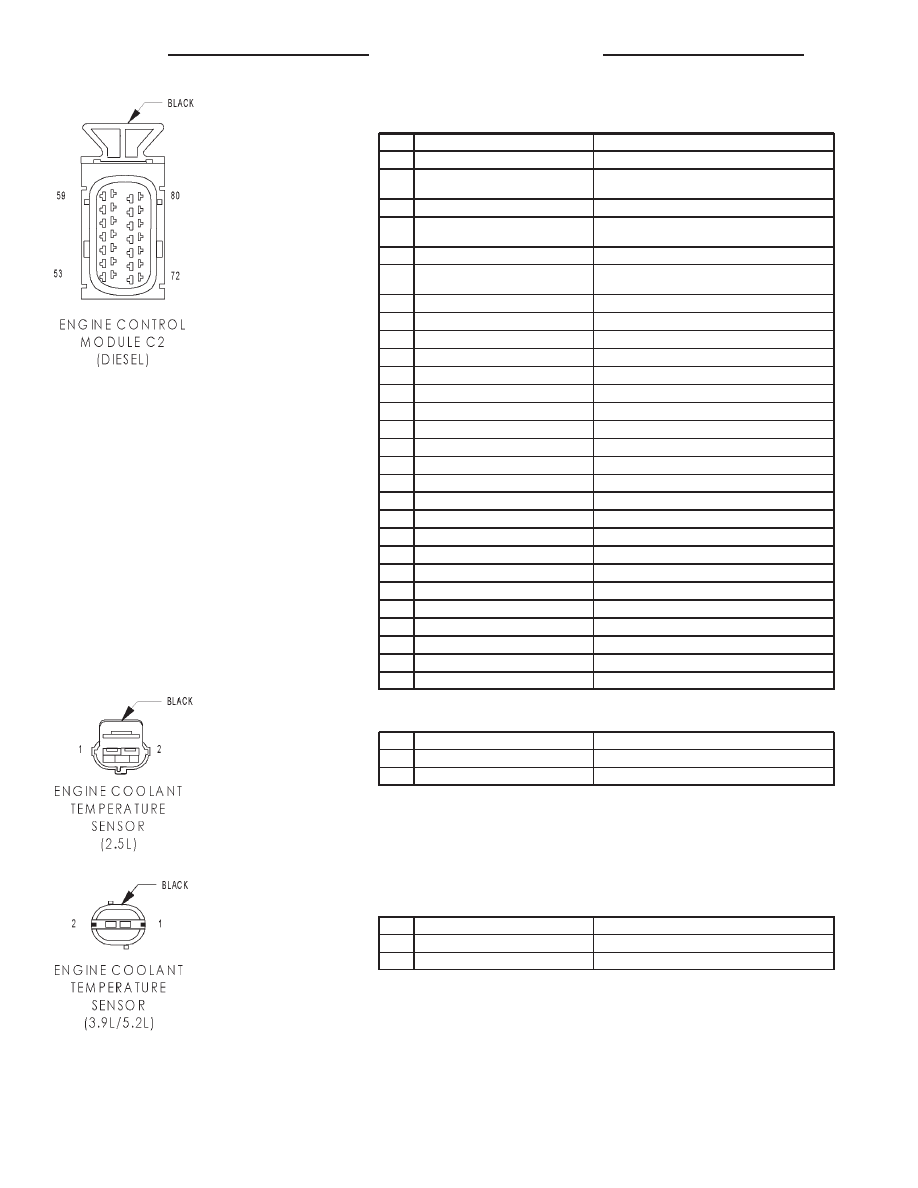

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 28 WAY

CAV

CIRCUIT

FUNCTION

53

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 20TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

55

K68 20LG/YL

NEEDLE MOVEMENT SENSOR (-)

56

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR REFERENCE
COIL

57

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

58

K135 20WT

CONTROL SLEEVE POSITION SENSOR MEASURE
COIL

59

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

60

-

-

61

K167 18BR/YL

SENSOR GROUND

62

K67 20BR/WT

NEEDLE MOVEMENT SENSOR (+)

63

-

-

64

-

-

65

-

-

66

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

67

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

Z24 18BK/RD

ENGINE SPEED SENSOR SIGNAL

70

K3 18BK/YL

SENSOR GROUND

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

K157 20YL

FUEL TEMPERATURE SENSOR GROUND

77

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

78

-

-

79

K126 18LG

FUEL TIMING SOLENOID CONTROL

80

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

ENGINE COOLANT TEMPERATURE SENSOR (2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE COOLANT TEMPERATURE SENSOR (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

8Wa - 80 - 34

8W-80 CONNECTOR PINOUTS

R1

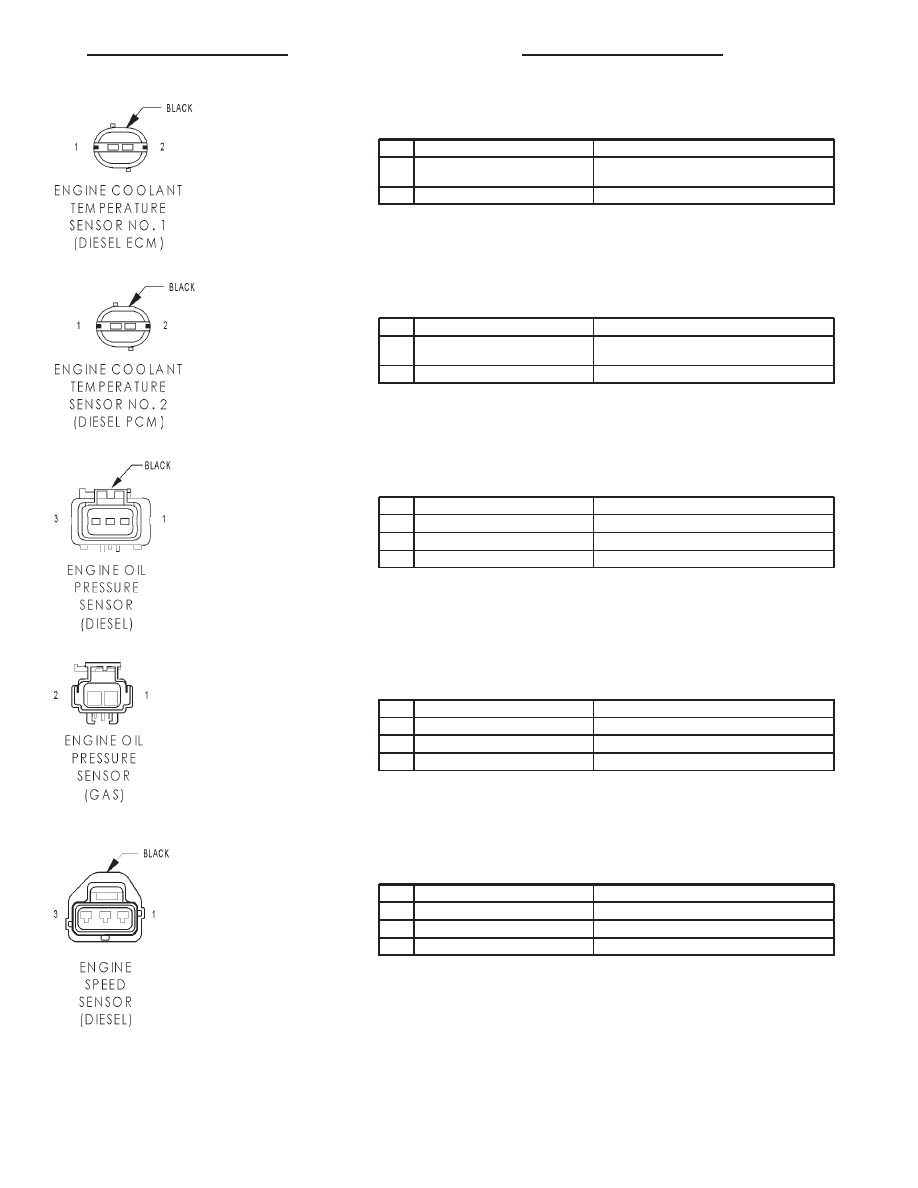

ENGINE COOLANT TEMPERATURE SENSOR NO.1 (DIESEL ECM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

2

K3 18BK/YL

SENSOR GROUND

ENGINE COOLANT TEMPERATURE SENSOR NO.2 (DIESEL PCM)- BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN

PCM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

2

K4 18BK/LB

SENSOR GROUND

ENGINE OIL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

ENGINE OIL PRESSURE SENSOR (GAS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

G60 18GY/YL (2.5L)

ENGINE OIL PRESSURE SENSOR SIGNAL

2

G60 16GY/YL (3.9L/5.2L)

ENGINE OIL PRESSURE SENSOR SIGNAL

ENGINE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z24 18BK/RD

ENGINE SPEED SENSOR SIGNAL

2

-

-

3

K24 18GY/BK

5V SUPPLY

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 35
