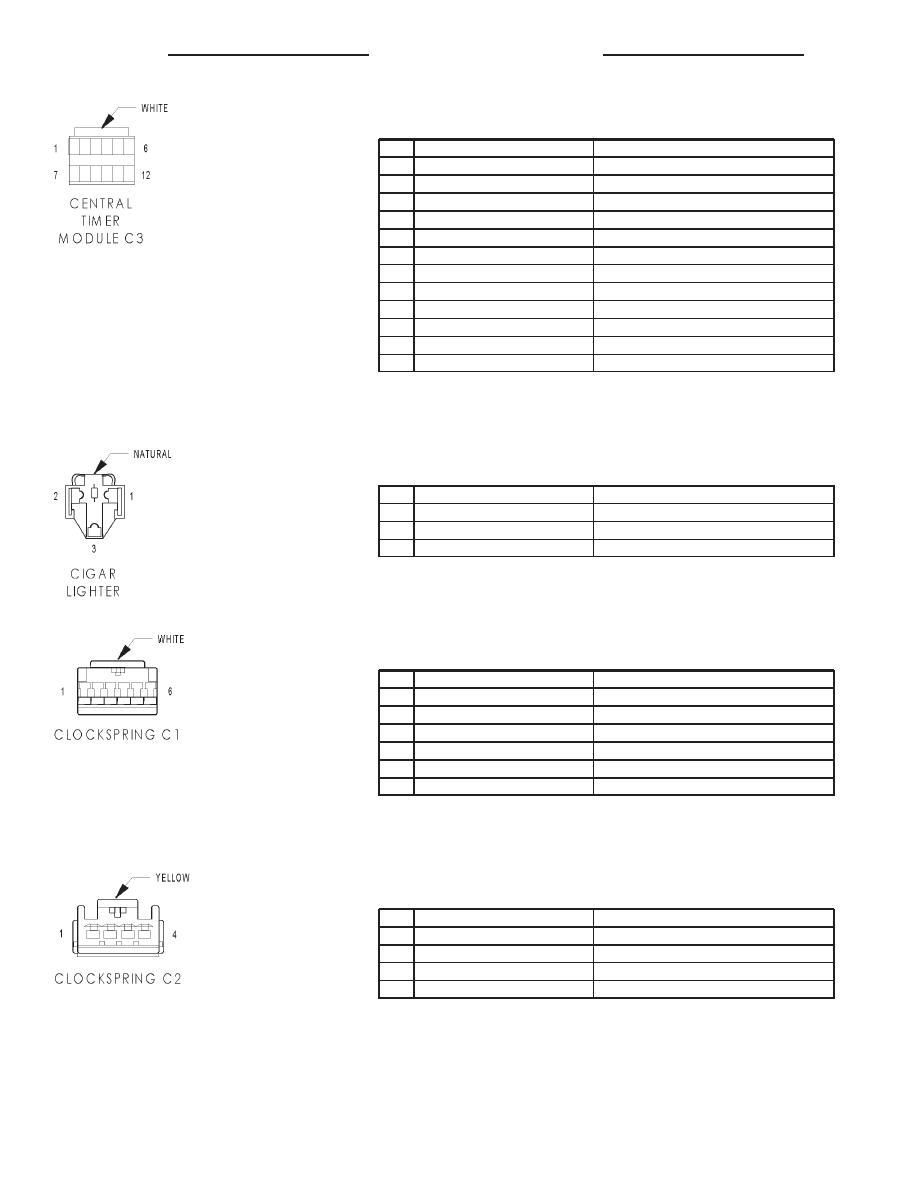

CENTRAL TIMER MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

A302 16RD/TN

FUSED B(+)

2

L34 18RD/OR

RIGHT HIGH BEAM DRIVER

3

L33 18LG/BR

LEFT HIGH BEAM DRIVER

4

L43 18VT

LEFT LOW BEAM DRIVER

5

L44 18VT/RD

RIGHT LOW BEAM DRIVER

6

A301 16RD/LG

FUSED B(+)

7

V18 18YL/DG

FRONT WIPER RELAY CONTROL

8

-

-

9

-

-

10

V5 18DG

FRONT WIPER PARK SWITCH SENSE

11

V5 18DG

FRONT WIPER PARK SWITCH SENSE

12

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

CIGAR LIGHTER - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

F38 16RD/TN

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

E2 20OR

PANEL LAMPS FEED

3

Z1 16BK

GROUND

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

X3 20BK/RD

HORN RELAY CONTROL

4

-

-

5

-

-

6

-

-

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R43 18BK/LB

DRIVER AIRBAG LINE 1

4

R45 18DG/LB

DRIVER AIRBAG LINE 2

8Wa - 80 - 28

8W-80 CONNECTOR PINOUTS

R1

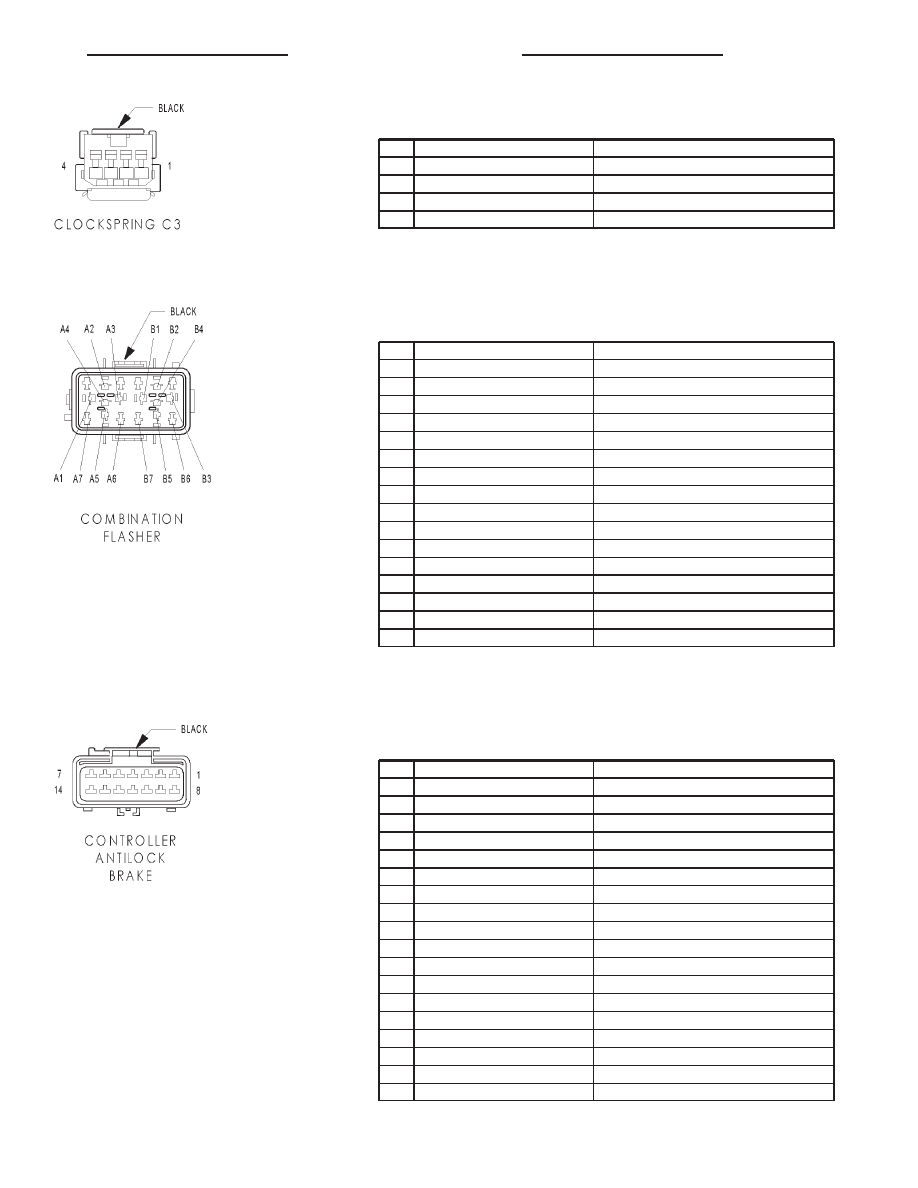

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN RELAY CONTROL

2

-

-

3

-

-

4

-

-

COMBINATION FLASHER - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

A1

L9 14BK/WT

FUSED B(+)

A2

L63 16DG/RD

LEFT TURN SIGNAL

A3

L61 16LG

LEFT TURN SIGNAL

A4

-

-

A5

-

-

A6

L5 20BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

A7

L305 20LB/WT

LEFT TURN SWITCH SENSE

A8

-

-

B1

L19 16PK

HAZARD FLASHER SIGNAL

B2

-

-

B3

L60 16TN

RIGHT TURN SIGNAL

B4

L62 16BR/RD

RIGHT TURN SIGNAL

B5

-

-

B6

-

-

B7

L302 20LB/YL

RIGHT TURN SWITCH SENSE

B8

-

-

CONTROLLER ANTILOCK BRAKE - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

B113 20RD/VT

REAR WHEEL SPEED SENSOR (+)

2

-

-

3

D25 20VT/YL (DIESEL)

PCI BUS

3

D25 18VT/YL (GAS)

PCI BUS

4

A20 20RD/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

Z22 12BK/PK (GAS)

GROUND

6

Z19 14BK/PK (DIESEL)

GROUND

7

A10 14RD/DG

FUSED B(+)

8

B114 20WT/VT

REAR WHEEL SPEED SENSOR (-)

9

K29 20WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

9

K29 18WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

10

-

-

11

B10 20BR/WT

BRAKE PRESSURE SWITCH SENSE

12

G7 20WT/OR (DIESEL

VEHICLE SPEED SIGNAL

12

G7 18WT/OR (GAS)

VEHICLE SPEED SIGNAL

13

-

-

14

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 29

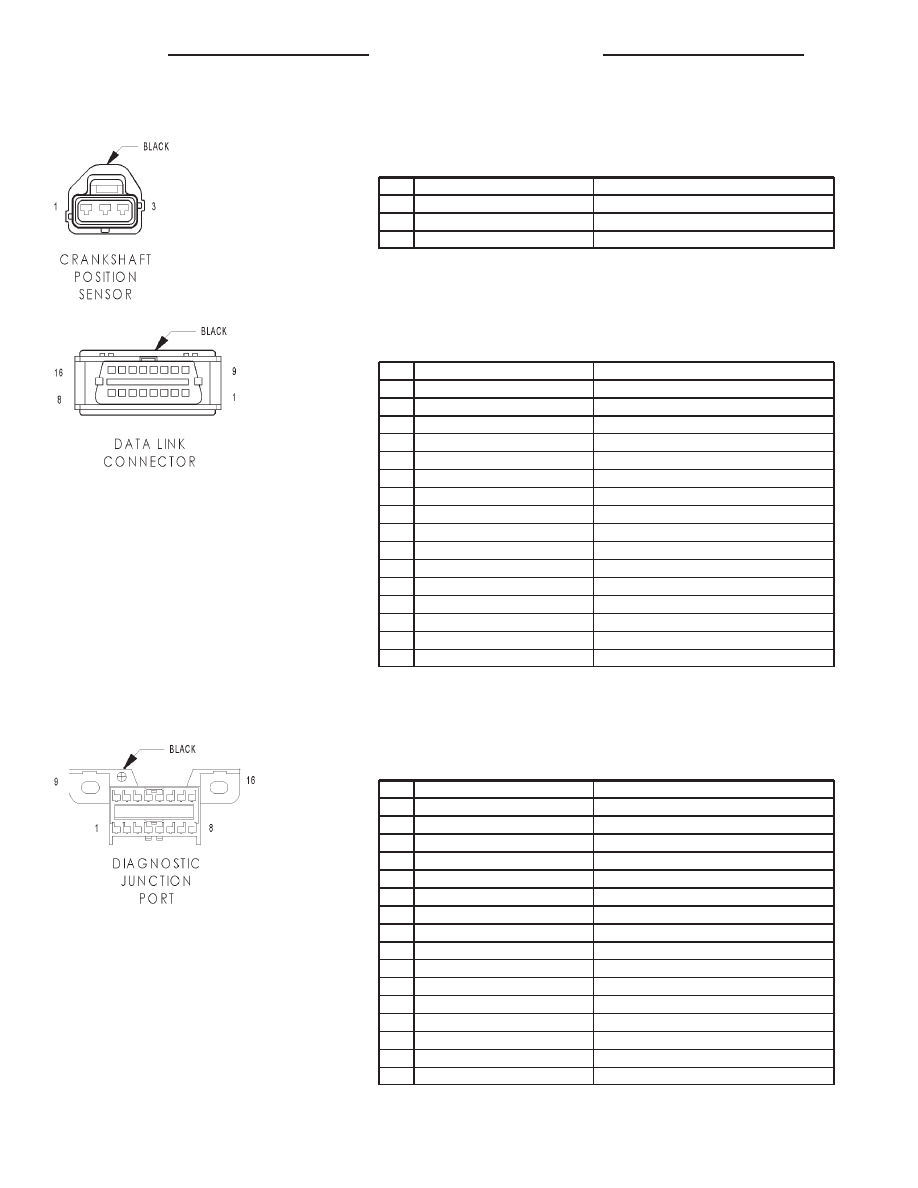

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

3

K7 18OR

5V SUPPLY

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z305 18BK

GROUND

5

Z306 18BK

GROUND

6

D20 20LG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

M1 18PK

FUSED B(+)

DIAGNOSTIC JUNCTION PORT - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

D25 20VT/YL

PCI BUS (MIC)

2

-

-

3

D25 20VT/YL

PCI BUS (CTM)

4

D25 20VT/YL

PCI BUS (OVERHEAD)

5

D25 20VT/YL

PCI BUS (DLC)

6

D25 18VT/YL

PCI BUS (PCM)

7

-

-

8

D25 20VT/YL

PCI BUS (CAB)

9

-

-

10

-

-

11

-

-

12

-

-

13

D25 20VT/YL

PCI BUS (HVAC)

14

-

-

15

D25 18VT/YL

PCI BUS (ACM)

16

-

-

8Wa - 80 - 30

8W-80 CONNECTOR PINOUTS

R1

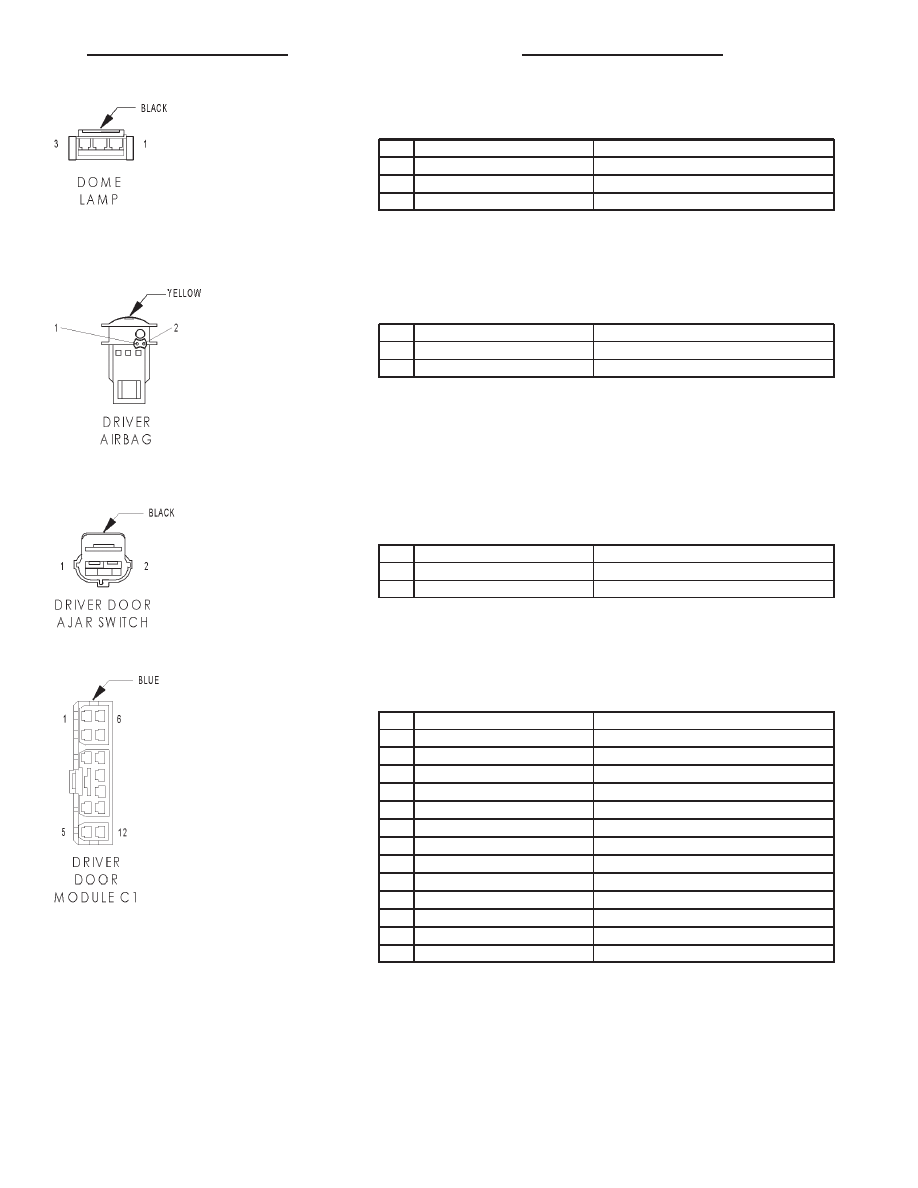

DOME LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS DRIVER

2

M2 20YL

COURTESY LAMPS DRIVER

3

M1 20PK

FUSED B(+)

DRIVER AIRBAG - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 DG/LB

DRIVER AIRBAG LINE 2

2

R43 BK/LB

DRIVER AIRBAG LINE 1

DRIVER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

DRIVER DOOR MODULE C1 - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q28 14DG/WT (4 DOOR)

RIGHT REAR WINDOW DRIVER (UP)

2

Q18 14GY/BK (4 DOOR)

RIGHT REAR WINDOW DRIVER (DOWN)

3

Q16 14BR/WT

PASSAGER WINDOW DRIVER (UP)

4

Q17 14DB/WT (4 DOOR)

LEFT REAR WINDOW DRIVER (UP)

5

Q11 14LB

DRIVER WINDOW DRIVER (UP)

6

Q26 14VT/WT

PASSAGER WINDOW DRIVER (DOWN)

7

P97 20WT/DG

DRIVER DOOR SWITCH MUX

8

Z1 14BK

GROUND

9

F21 12TN (4 DOOR)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

F21 14TN (2 DOOR)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q27 14RD/BK (4 DOOR)

LEFT REAR WINDOW DRIVER (DOWN)

11

Z2 20BK/LG

GROUND

12

Q21 14WT

DRIVER WINDOW DRIVER (DOWN)

R1
