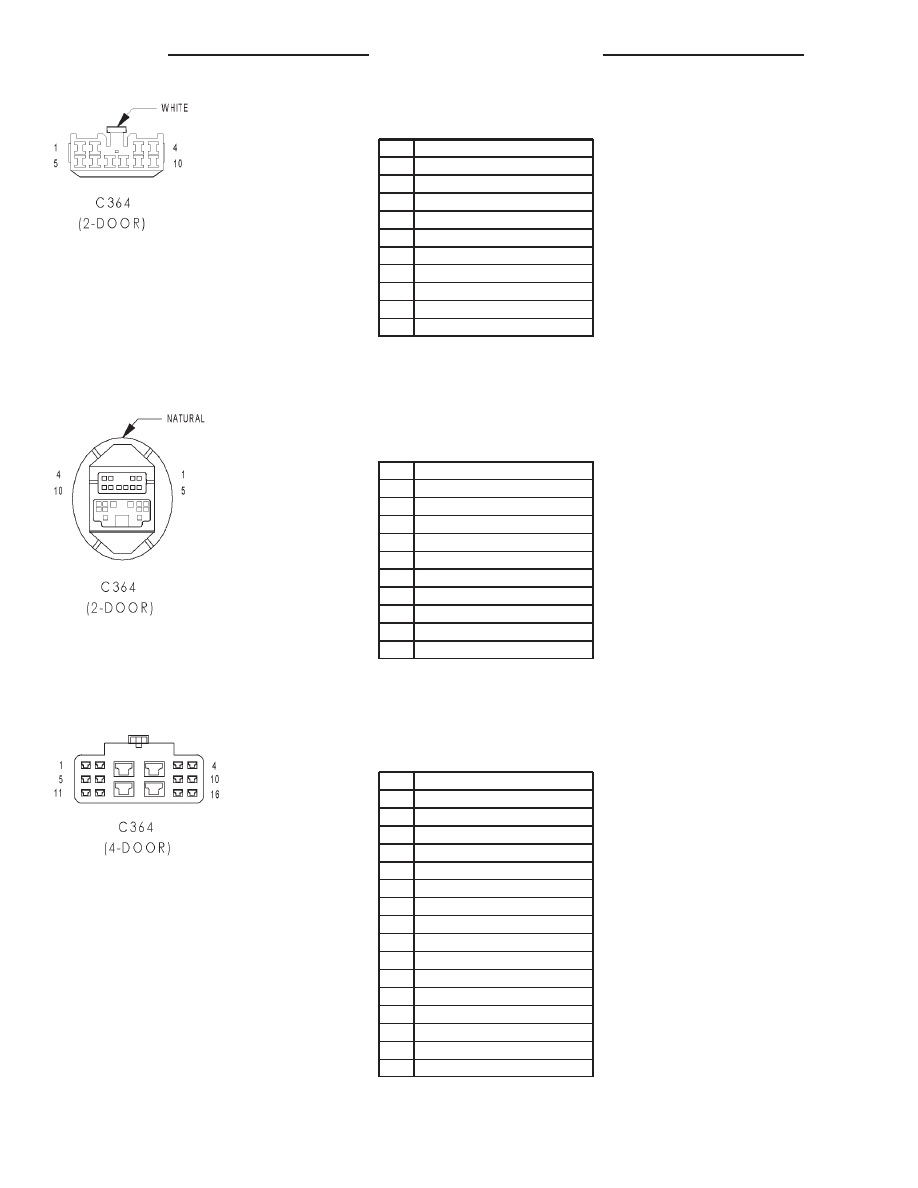

C364 (2-DOOR) - WHITE (BODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

P97 20WT/DG

4

P34 16PK/BK

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q16 14BR/WT

8

-

9

-

10

Q1 14YL

C364 (2-DOOR) - NATURAL (LEFT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

-

2

-

3

P97 20WT/DG

4

P34 16PK/BK

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q16 14BR/WT

8

-

9

-

10

Q1 14YL

C364 (4-DOOR) - (BODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

P97 20WT/DG

4

P59 18DB

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q1 14YL

8

Q16 14BR/WT

9

Q28 14DG/WT

10

-

11

Q18 14GY/BK

12

Q27 14RD/BK

13

F21 14TN

14

Q17 14DB/WT

15

-

16

-

8Wa - 80 - 24

8W-80 CONNECTOR PINOUTS

R1

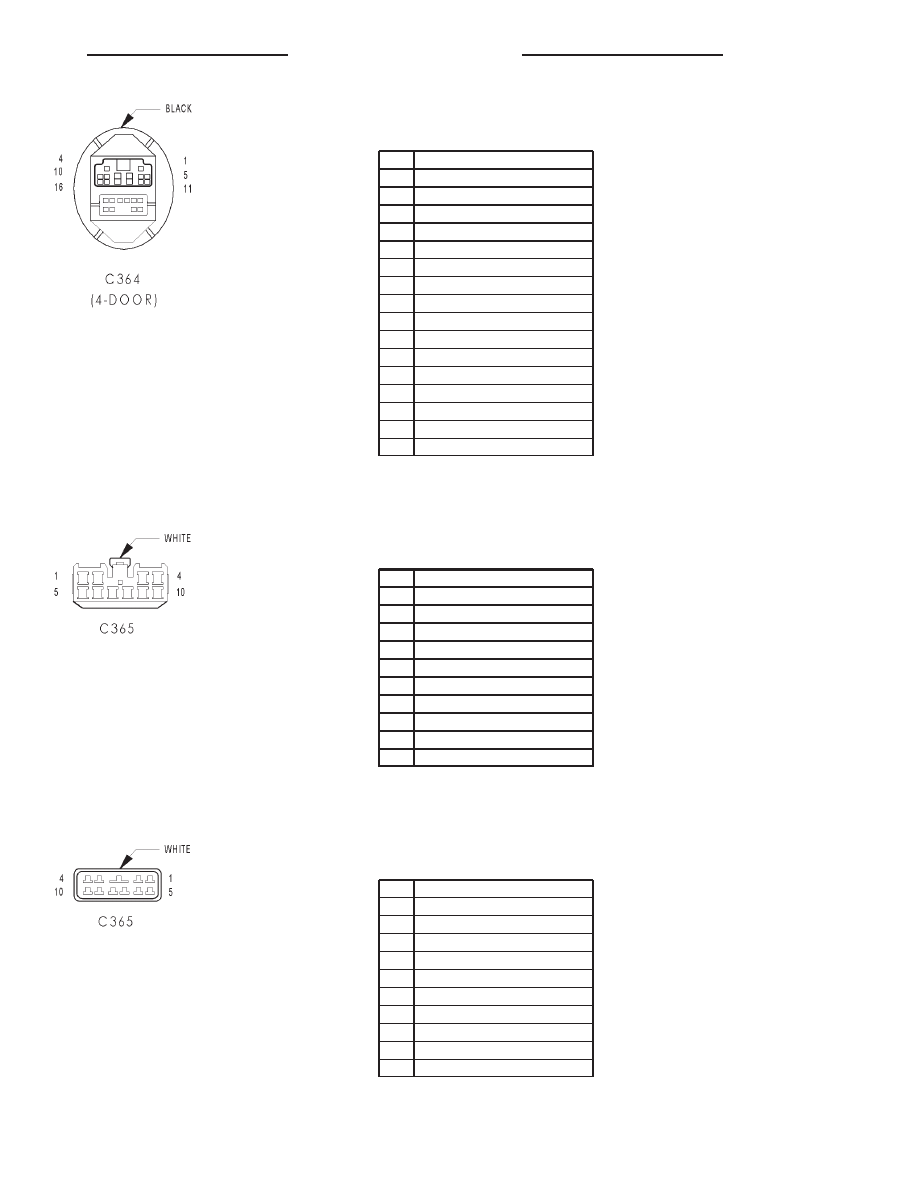

C364 (4-DOOR) - BLACK (LEFT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

-

2

-

3

P97 20WT/DG

4

P59 16DB

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q1 14YL

8

Q16 14BR/WT

9

Q28 14DG/WT

10

-

11

Q18 14GY/BK

12

Q27 14RD/BK

13

F21 12TN

14

Q17 14DB/WT

15

-

16

-

C365 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

Z2 20BK/LG

2

G74 20TN/RD

3

P33 16OR/BK

4

P34 16PK/BK

5

Q1 14YL

6

Q17 14DB/WT

7

Q27 14RD/BK

8

X51 18BR/YL

9

X57 18BR/LB

10

-

C365 - WHITE (REAR DOOR SIDE (LEFT))

CAV

CIRCUIT

1

Z2 20BK/LG

2

G74 18TN/RD

3

P33 16OR/BK

4

P34 16PK/BK

5

Q1 14YL

6

Q17 14DB/WT

7

Q27 14RD/BK

8

X51 18BR/YL

9

X57 18BR/LB

10

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 25

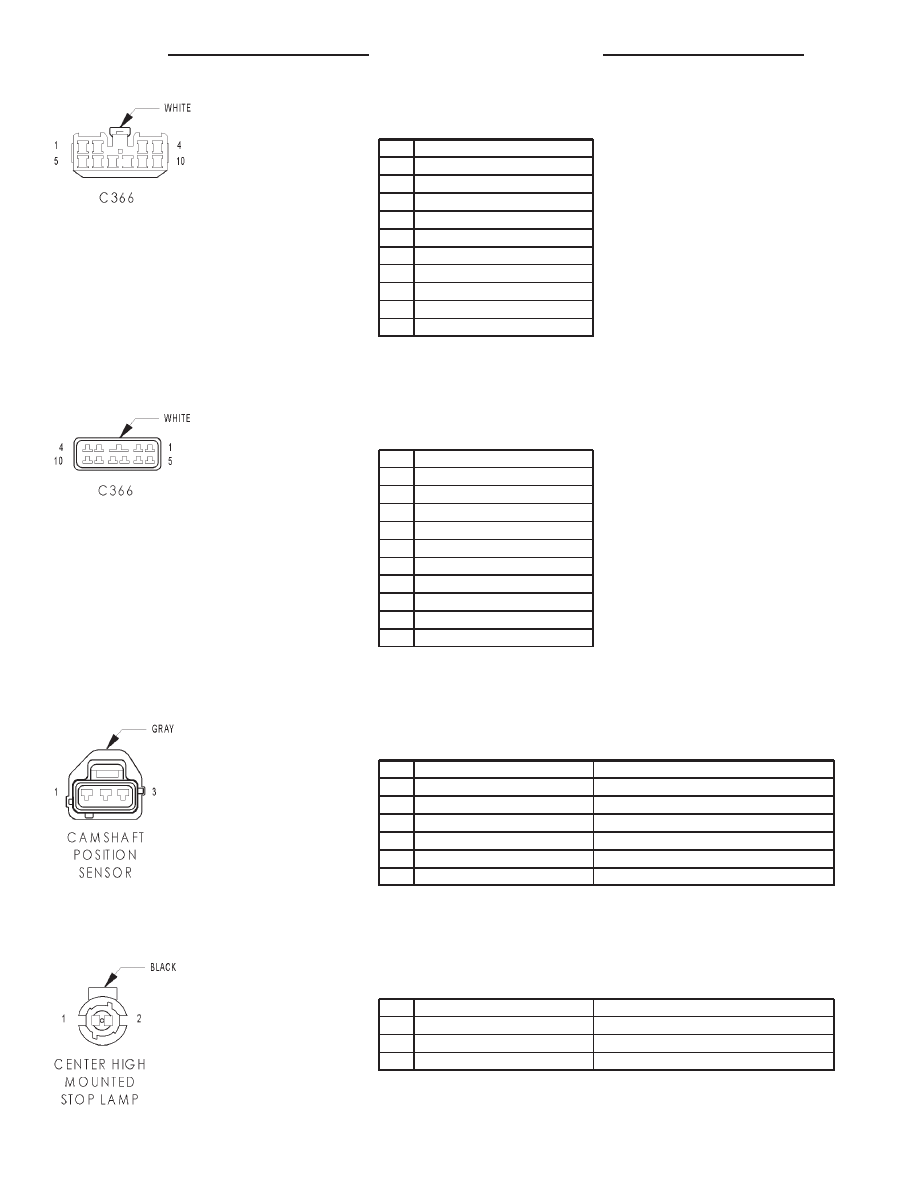

C366 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

Z2 20BK/LG

2

G74 20TN/RD

3

P33 16OR/BK

4

P34 16PK/BK

5

Q1 14YL

6

Q18 14GY/BK

7

Q28 14DG/WT

8

X52 18DB/WT

9

X58 18DB/OR

10

-

C366 - WHITE (REAR DOOR (RIGHT))

CAV

CIRCUIT

1

Z2 20BK/LG

2

G74 18TN/RD

3

P33 16OR/BK

4

P34 16PK/BK

5

Q1 14YL

6

Q18 14GY/BK

7

Q28 14DG/WT

8

X52 18DB/WT

9

X58 18DB/OR

10

-

CAMSHAFT POSITION SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 18TN/YL (3.9L/5.2L)

CAMSHAFT POSITION SENSOR SIGNAL

1

K44 16TN/YL (2.5L)

CAMSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB (3.9L/5.2L)

SENSOR GROUND

2

K4 16BK/LB (2.5L)

SENSOR GROUND

3

K7 18OR (3.9L/5.2L)

5V SUPPLY

3

K7 16OR (2.5L)

5V SUPPLY

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

1

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

8Wa - 80 - 26

8W-80 CONNECTOR PINOUTS

R1

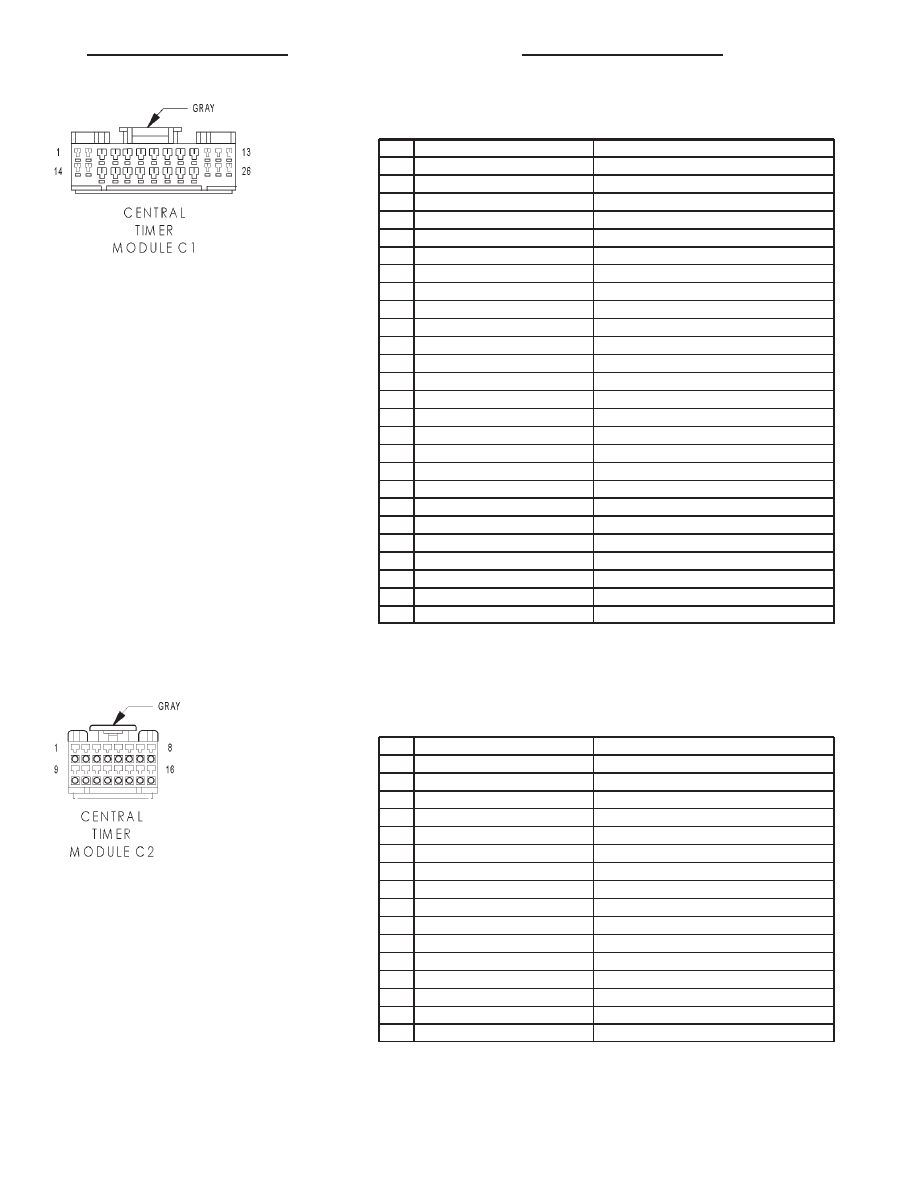

CENTRAL TIMER MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 18BK/LG

GROUND

2

Z1 14BK

GROUND

3

-

-

4

L79 20RD/YL

PARK LAMP RELAY CONTROL

5

X3 20BK/RD

HORN RELAY CONTROL

6

-

-

7

L308 20LG/RD

PARK LAMP SWITCH SENSE

8

V52 18DG/RD

INTERMITTENT WIPER SWITCH MUX

9

M4 18GY/BK

INTERIOR LIGHTS DIMMER SIGNAL

10

D25 20VT/YL

PCI BUS

11

L4 18VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

12

-

-

13

V51 20WT

INTERMITTENT WIPER MODE SENSE

14

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

15

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

16

-

-

17

-

-

18

G34 18RD/GY

HIGH BEAM INDICATOR DRIVER

19

G26 18LB

KEY-IN IGNITION SWITCH SENSE

20

-

-

21

M11 20PK/LB

COURTESY LAMPS SWITCH OUTPUT

22

-

-

23

L80 18WT/DG

HEADLAMP SWITCH RETURN

24

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

25

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

26

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

CENTRAL TIMER MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

P96 20WT/LG (PREMIUM)

PASSENGER DOOR SWITCH MUX

3

-

-

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

5

P34 18PK/BK

DOOR UNLOCK RELAY OUTPUT

6

P59 18DB (4 DOOR)

DRIVER DOOR UNLOCK RELAY OUTPUT

7

-

-

8

G11 20WT/BK

PARK BRAKE SWITCH SENSE

9

-

-

10

P97 20WT/DG (PREMIUM)

DRIVER DOOR SWITCH MUX

11

-

-

12

-

-

13

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

14

-

-

15

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

16

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 27
