Dodge Dakota (R1). Manual - part 429

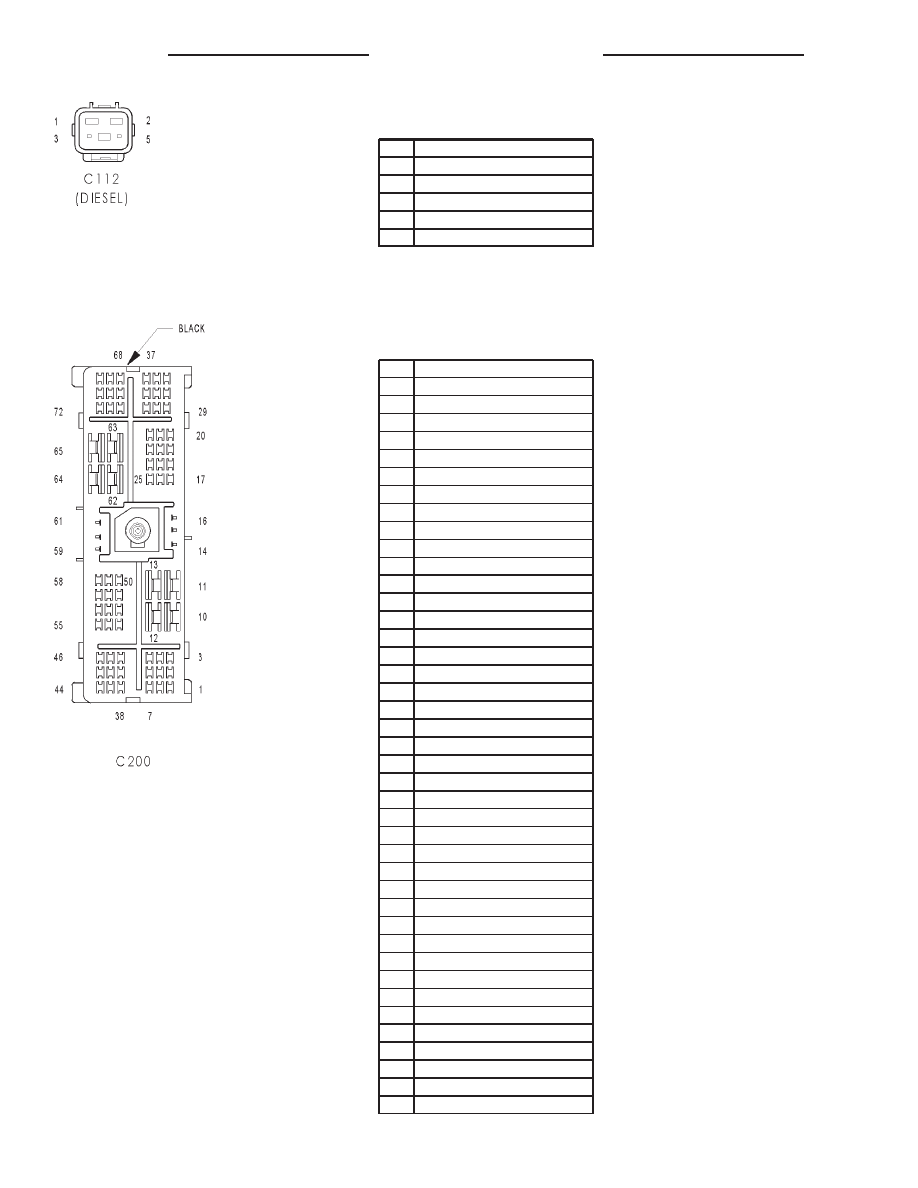

C112 (DIESEL) - (JUMPER SIDE)

CAV

CIRCUIT

1

K4 18BK/LB

2

T40 12BR

3

K7 18OR

4

-

5

G60 18GY/YL

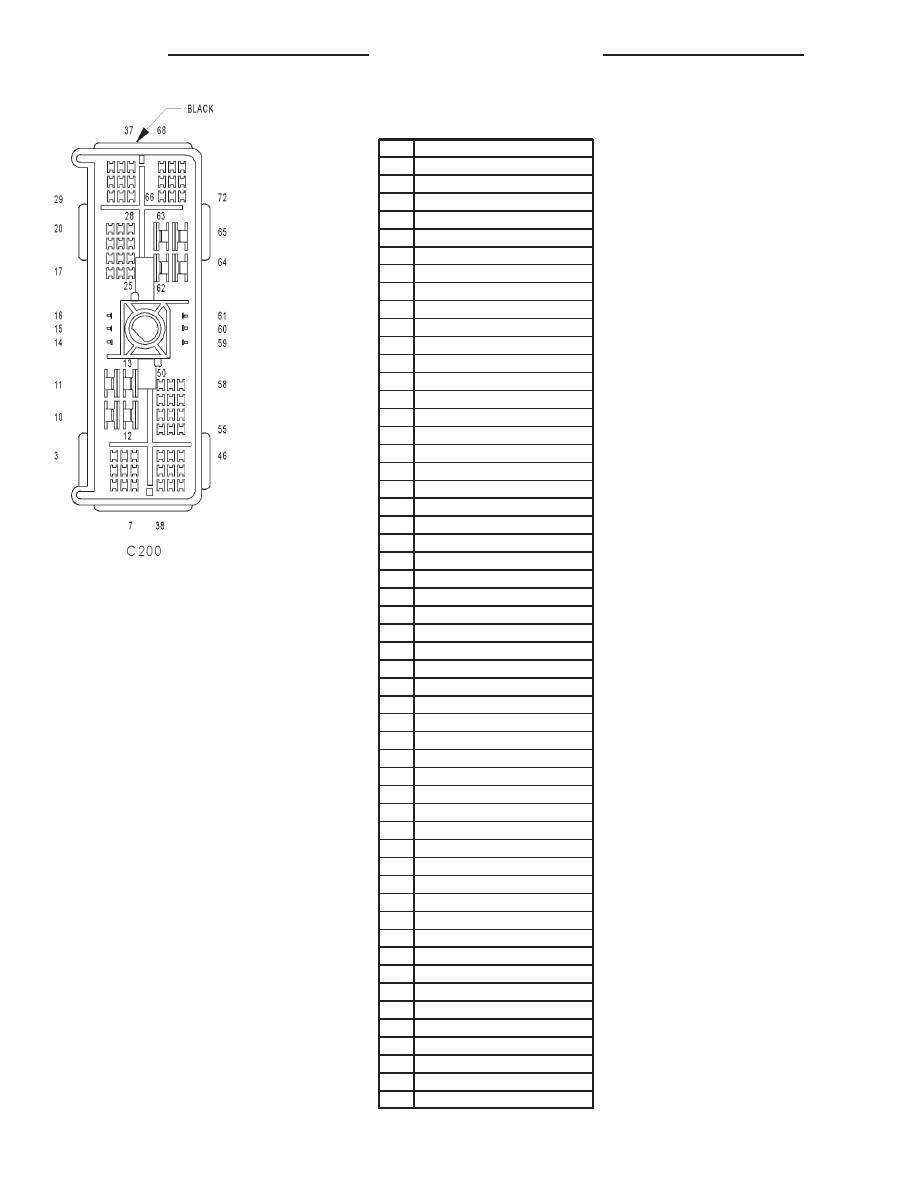

C200 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K29 20WT/PK

2

K68 20LG/YL (DIESEL)

3

-

4

G32 18BK/LB

5

K67 18BR/WT (DIESEL)

6

K51 18DB/YL (DIESEL)

7

G31 18VT/LG

8

-

9

-

10

A111 10 RD/LB

11

-

12

-

13

Z12 14BK/TN (DIESEL)

14

-

15

A19 16RD/YL

16

K153 18OR (DIESEL)

17

K342 18WT/LB (DIESEL)

18

L38 18LB/BK

19

Z24 18BK/RD (DIESEL)

20

D21 18PK (GAS)

20

D21 18PK/DB (DIESEL)

21

K341 18TN/WT (DIESEL)

22

D20 18LG

23

K24 18GY/BK (DIESEL)

24

-

25

K159 20VT/RD (DIESEL)

26

-

27

K44 18WT/TN (DIESEL)

28

-

29

-

30

-

31

-

32

C13 18DB/OR (DIESEL)

33

-

34

L63 16DG/RD

35

K235 20LG/PK (DIESEL)

36

K48 18OR/RD (DIESEL)

37

L62 16BR/RD

38

T6 18OR/WT (GAS WITH A/T)

38

K17 18DB/TN (DIESEL)

39

-

8Wa - 80 - 12

8W-80 CONNECTOR PINOUTS

R1

C200 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

40

F142 16DG/BR (DIESEL)

41

K21 18BK/RD (DIESEL)

42

V49 18RD/BK

43

D25 18VT/YL

44

F142 16DG/BR (DIESEL)

45

F18 20LG/BK (DIESEL)

46

K126 18LG (DIESEL)

47

G29 18BK/TN

48

K152 18WT (DIESEL)

49

D21 18PK/DB (DIESEL)

50

K156 20GY (DIESEL)

51

-

52

K157 20YL (DIESEL)

53

V45 18VT

54

Y128 20DG/GY (GAS)

54

G7 20WT/OR (DIESEL)

55

C20 18BR

56

Z2 20BK/LB (DIESEL)

56

Z2 18BK/LB (GAS)

57

D25 20VT/YL (DIESEL)

57

D25 18VT/YL (GAS)

58

C90 18LG/WT (DIESEL)

58

Y193 20WT/LG (GAS)

59

-

60

V48 18RD/GY

61

L9 14BK/WT

62

A2 12PK/BK

63

K140 18TN (DIESEL)

64

A1 12RD

65

A18 12RD/BK

66

-

67

K134 20LB/BK (DIESEL)

68

K2 18TN/BK (DIESEL)

69

-

70

K57 20LG/OR (DIESEL)

71

K3 18BK/YL (DIESEL)

72

F32 18PK/DB

73

K135 20WT (DIESEL)

74

L35 20BR/WT

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 13

C200 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

K29 20WT/PK

2

K68 20LG/YL (DIESEL)

3

-

4

G32 20BK/LB

5

K67 20BR/WT (DIESEL)

6

K51 18DB/YL (DIESEL)

7

G31 20VT/LG

8

-

9

-

10

A111 12RD/LB

11

-

12

-

13

Z12 14BK/TN (DIESEL)

14

-

15

A19 16RD/YL

16

K153 18OR (DIESEL)

17

K342 18WT/LB (DIESEL)

18

L38 18LB/BK

19

Z24 18BK/RD (DIESEL)

20

D21 20PK/DB (GAS)

20

D21 18PK/DB (DIESEL)

21

K341 20TN/WT (DIESEL)

22

D20 20LG

23

K24 18GY/BK (DIESEL)

24

-

25

K159 20VT/RD (DIESEL)

26

-

27

K44 20WT/TN (DIESEL)

28

-

29

-

30

-

31

-

32

C13 18DB/OR (DIESEL)

33

-

34

L63 16DG/RD

35

K235 20LG/PK (DIESEL)

36

K48 18OR/RD (DIESEL)

37

L62 16BR/RD

38

K17 20DB/TN (DIESEL)

38

T6 20OR/WT (GAS WITH A/T)

39

-

40

F142 16DG/BR (DIESEL)

41

K21 20BK/RD (DIESEL)

42

V49 18RD/BK

43

D25 18VT/YL

44

F142 16DG/BR (DIESEL)

45

F18 20LG/BK (DIESEL)

46

K126 18LG (DIESEL)

47

G29 18BK/TN

48

K152 18WT (DIESEL)

49

D21 20PK/DB (DIESEL)

50

K156 20GY (DIESEL)

51

-

8Wa - 80 - 14

8W-80 CONNECTOR PINOUTS

R1

C200 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

52

K157 20YL (DIESEL)

53

V45 18VT

54

Y128 20DG/GY (GAS)

54

G7 20WT/OR (DIESEL)

55

C20 20BR (DIESEL)

56

Z2 20BK/LB

57

D25 20VT/YL

58

Y193 20WT/LG (GAS)

58

C90 20LG/WT (DIESEL)

59

-

60

V48 16RD/LG

61

L9 14BK/WT

62

A2 12PK/BK

63

K140 18TN (DIESEL)

64

A1 12RD

65

A18 12RD/BK

66

-

67

K134 20LB/BK (DIESEL)

68

K2 20TN/BK (DIESEL)

69

-

70

K57 20LG/OR (DIESEL)

71

K3 18BK/YL (DIESEL)

72

F32 18PK/DB

73

K135 20WT (DIESEL)

74

L35 20BR/WT

C202 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

-

5

C35 20DG/YL

6

C57 20DB/GY

7

C5 14LG/YL

8

C6 14LB

9

C62 20DB/PK

10

C4 16TN

11

C21 20DB/OR

12

C32 20GY/DB

13

C1 12DG

14

C7 12BK/TN

15

-

16

C34 20DB/WT

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 15
