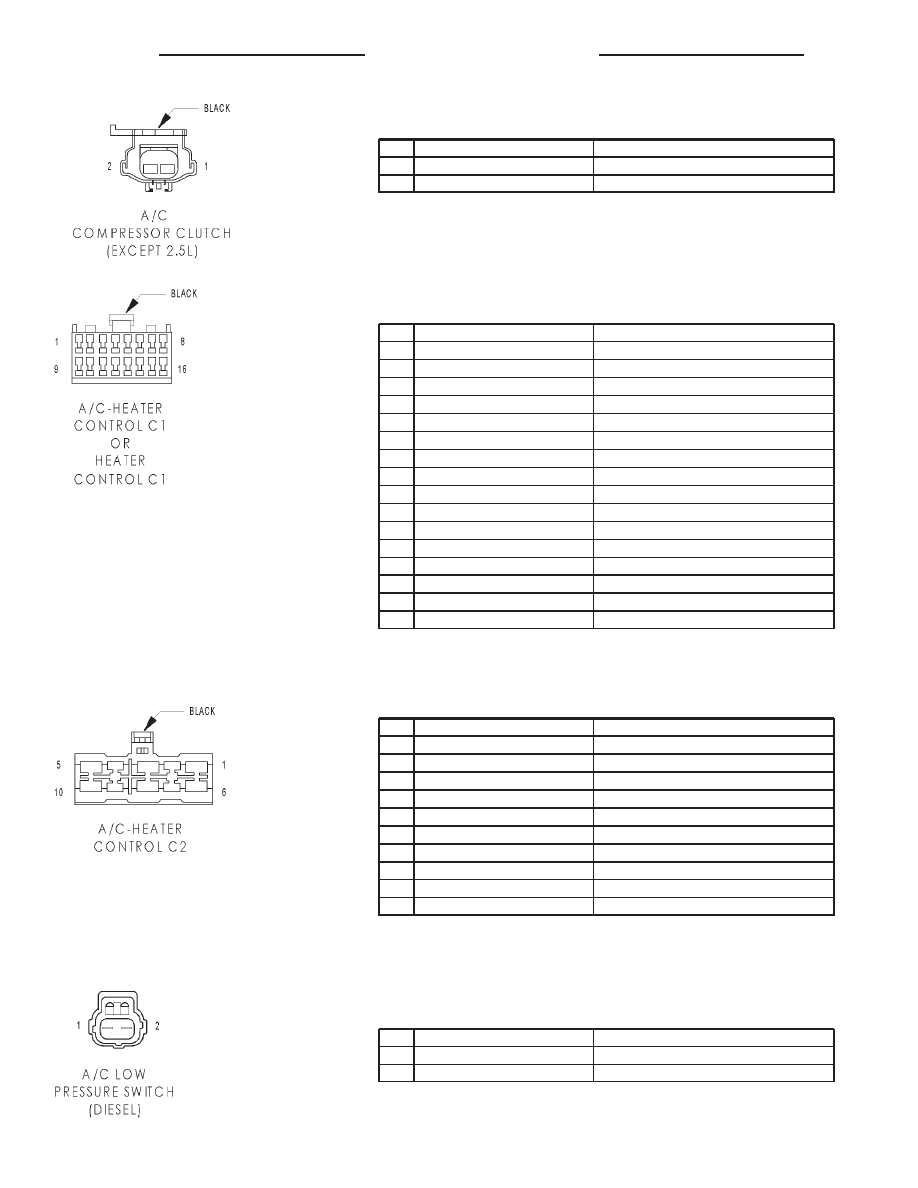

A/C COMPRESSOR CLUTCH (EXCEPT 2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 18BK

GROUND

A/C-HEATER CONTROL C1 OR HEATER CONTROL C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

F24 20RD/DG

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z1 20BK

GROUND

3

C57 20DB/GY (A/C)

SENSOR GROUND

4

-

-

5

G32 20BK/LB (A/C)

SENSOR GROUND

6

C21 20DB/OR (A/C)

EVAPORATOR TEMPRATURE SENSOR SIGNAL

7

-

-

8

E2 20OR (A/C)

PANEL LAMPS FEED

9

C62 20DB/PK (A/C)

BLEND DOOR DRIVER

10

C35 20DG/YL (A/C)

MODE DOOR DRIVER

11

C34 20DB/WT (A/C)

COMMON DOOR DRIVER

12

C32 20GY/DB (A/C)

RECIRCULATION DOOR DRIVER

13

G31 20VT/LG (A/C)

AMBIENT TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

D25 20VT/YL

PCI BUS

A/C-HEATER CONTROL C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C4 16TN

BLOWER MOTOR LOW DRIVER

3

C6 14LB

BLOWER MOTOR M2 DRIVER

4

-

-

5

Z1 10BK

GROUND

6

-

-

7

C5 14LG/YL

BLOWER MOTOR M1 DRIVER

8

-

-

9

-

-

10

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

A/C LOW PRESSURE SWITCH (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

C20 18BR

A/C SWITCH SENSE

8Wa - 80 - 4

8W-80 CONNECTOR PINOUTS

R1

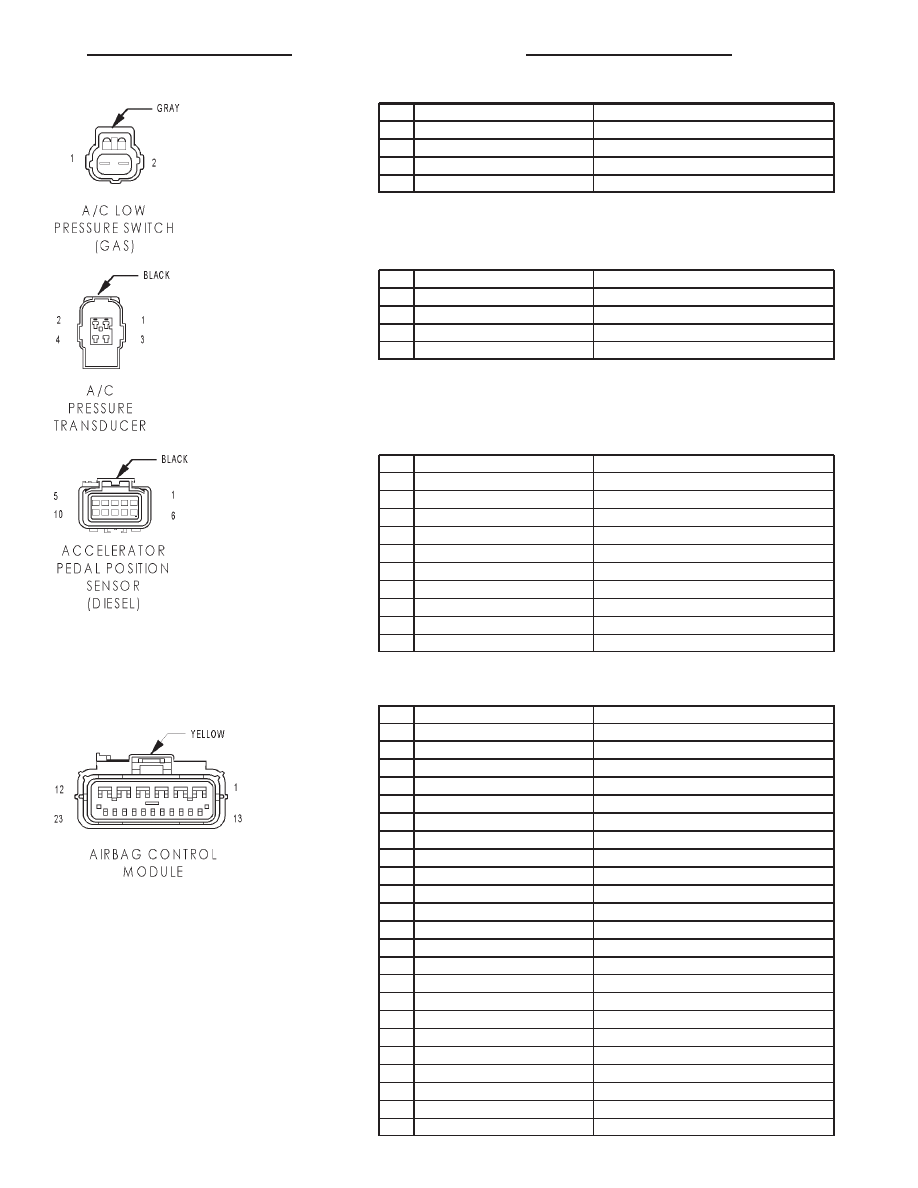

A/C LOW PRESSURE SWITCH (GAS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK (3.9L/5.2L)

GROUND

1

C20 18BR (2.5L)

A/C SWITCH SENSE

2

C20 18BR (3.9L/5.2L)

A/C SWITCH SENSE

2

Z1 18BK (2.5L)

GROUND

A/C PRESSURE TRANSDUCER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K6 18VT/WT

5V SUPPLY

3

C18 18DB

A/C PRESSURE SIGNAL

4

-

-

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K167 18BR/YL

SENSOR GROUND

4

-

-

5

K151 20WT

LOW IDLE POSITION SWITCH

6

-

-

7

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

8

K255 20WT/DB

ACCELERATOR PEDAL POSITION SENSOR GROUND

9

-

-

10

K7 20OR

5V SUPPLY

AIRBAG CONTROL MODULE - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z6 18BK/PK

GROUND

5

R45 18DG/LB

DRIVER AIRBAG LINE 2

6

R43 18BK/LB

DRIVER AIRBAG LINE 1

7

R42 18BK/YL

PASSENGER AIRBAG LINE 1

8

R44 18DG/YL

PASSENGER AIRBAG LINE 2

9

-

-

10

-

-

11

-

-

12

R166 20LG/BR

PASSENGER AIRBAG INDICATOR DRIVER

13

-

-

14

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

16

-

-

17

-

-

18

-

-

19

R66 20LG/DG

PASSENGER AIRBAG MUX SWITCH RETURN

20

R65 20LG/OR

PASSENGER AIRBAG MUX SWITCH SENSE

21

D25 18VT/YL

PCI BUS

22

-

-

23

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 5

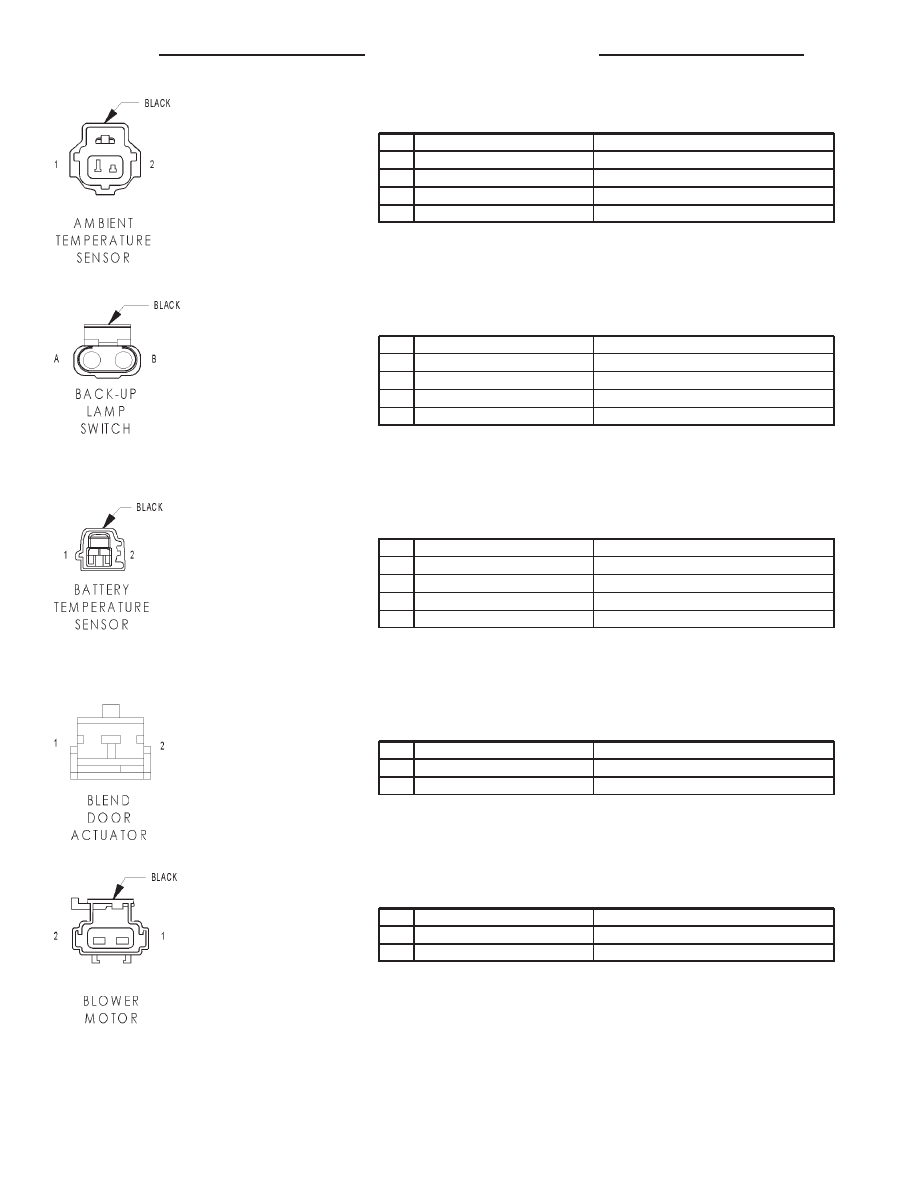

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G32 18BK/LB (GAS)

SENSOR GROUND

1

G31 18VT/LG (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G31 18VT/LG (GAS)

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 18BK/LB (DIESEL)

SENSOR GROUND

BACK-UP LAMP SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L10 20BR/LG (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN)

A

L1 20VT/BK (GAS)

BACK-UP LAMP FEED

B

L1 20VT/BK (DIESEL)

BACK-UP LAMP FEED

B

L10 20BR/LG (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN)

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB (GAS)

SENSOR GROUND

1

K118 18PK/YL (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

2

K118 18PK/YL (GAS)

BATTERY TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB (DIESEL)

SENSOR GROUND

BLEND DOOR ACTUATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/WT

COMMON DOOR DRIVER

2

C62 20DB/PK

BLEND DOOR DRIVER

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C1 12DG

IGNITION SWITCH OUTPUT (RUN)

2

C73 12DB/YL

BLOWER MOTOR COMMON DRIVER

8Wa - 80 - 6

8W-80 CONNECTOR PINOUTS

R1

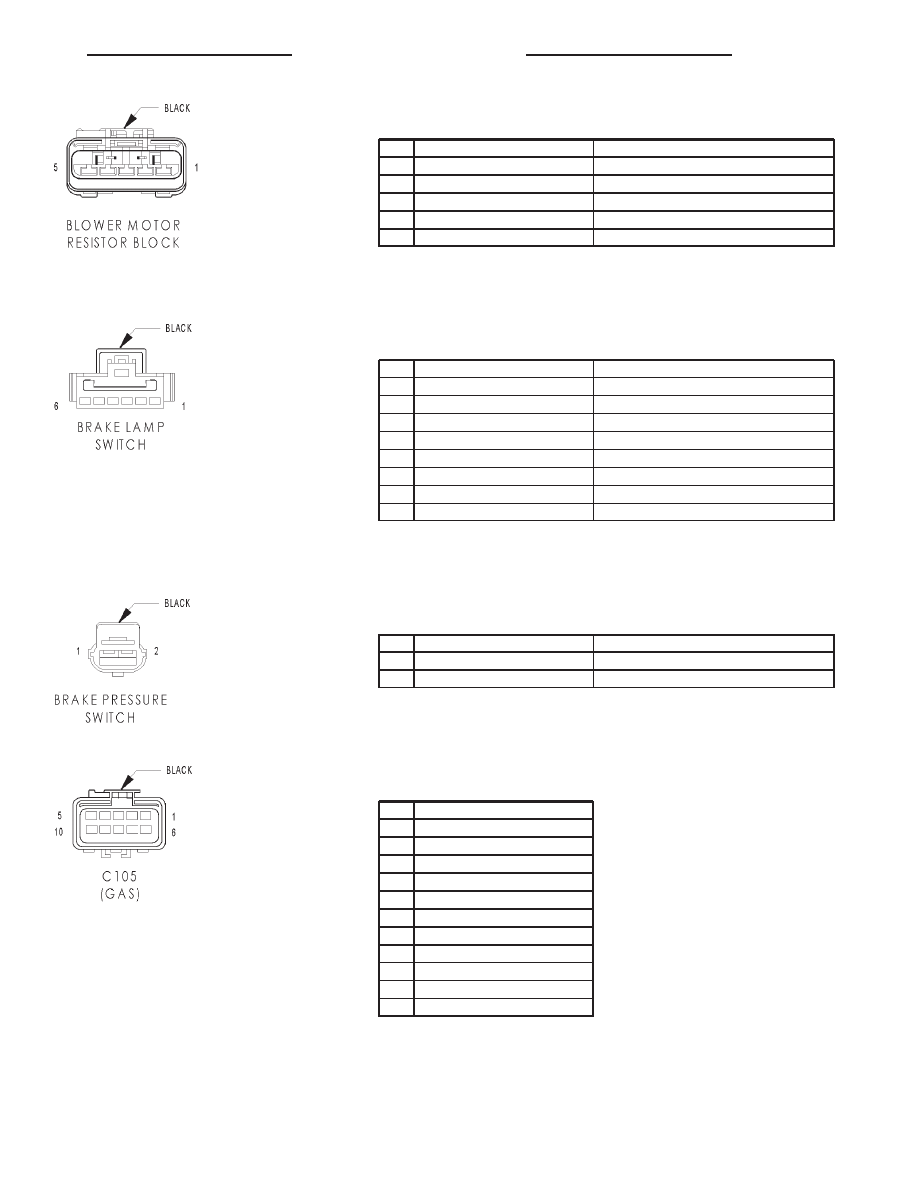

BLOWER MOTOR RESISTOR BLOCK - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

2

C73 12DB/YL

BLOWER MOTOR COMMON DRIVER

3

C6 14LB

BLOWER MOTOR M2 DRIVER

4

C5 14LG/YL

BLOWER MOTOR M1 DRIVER

5

C4 16TN

BLOWER MOTOR LOW DRIVER

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 14PK/DB

FUSED B(+)

2

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

6

K29 20WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

BRAKE PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B10 20BR/WT

BRAKE PRESSURE SWITCH SENSE

2

Z1 20BK

GROUND

C105 (GAS) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K30 18PK (3.9L/5.2L)

2

T16 16RD (3.9L/5.2L)

3

Y193 20WT/LG (3.9L/5.2L)

4

Y128 20DG/GY (3.9L/5.2L)

5

K6 18VT/WT

6

K125 18WT/DB

7

C18 18DB

8

A142 14DG/OR (3.9L/5.2L)

8

A142 16DG/OR (2.5L)

9

C20 18BR

10

K100 18VT/WT
