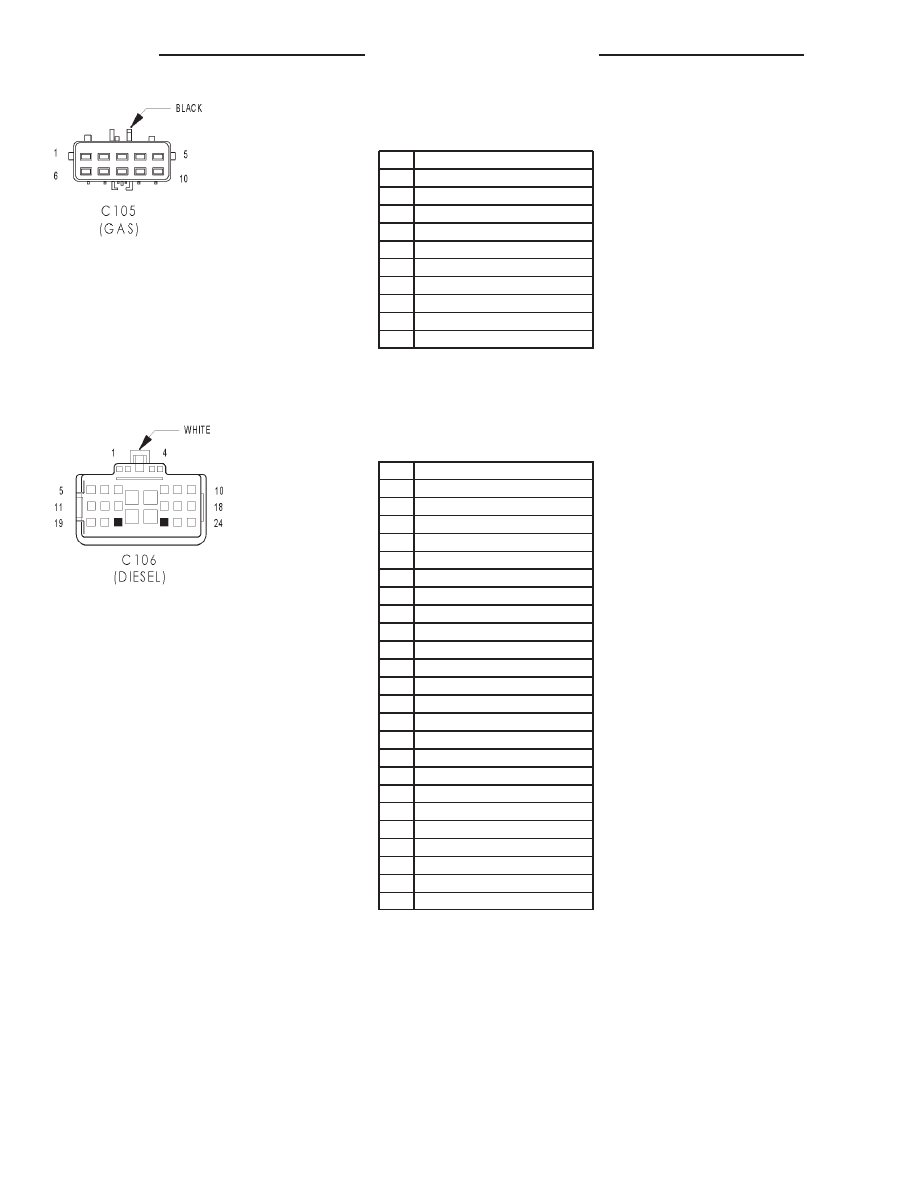

C105 (GAS) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

K30 18PK

2

T16 18RD

3

Y193 20WT/LG

4

Y128 20DG/GY

5

K6 18VT/WT

6

K125 18WT/DB

7

C18 18DB

8

A142 14DG/OR

9

C20 18BR

10

K100 18VT/WT

C106 (DIESEL) - WHITE (ENGINE SIDE)

CAV

CIRCUIT

1

K67 18BR/WT

2

K4 18BK/LB

3

-

4

-

5

-

6

Z24 18BK/RD

7

G123 18DG/WT

8

K222 18TN

9

G60 18GY/YL

10

K68 18LG/YL

11

-

12

K7 18OR

13

L1 20VT/BK

14

-

15

Z12 14BK/TN

16

K24 18GY/BK

17

L10 20BR/LG

18

-

19

-

20

-

21

Z12 14BK/TN

22

Z12 14BK/TN

23

-

24

-

8Wa - 80 - 8

8W-80 CONNECTOR PINOUTS

R1

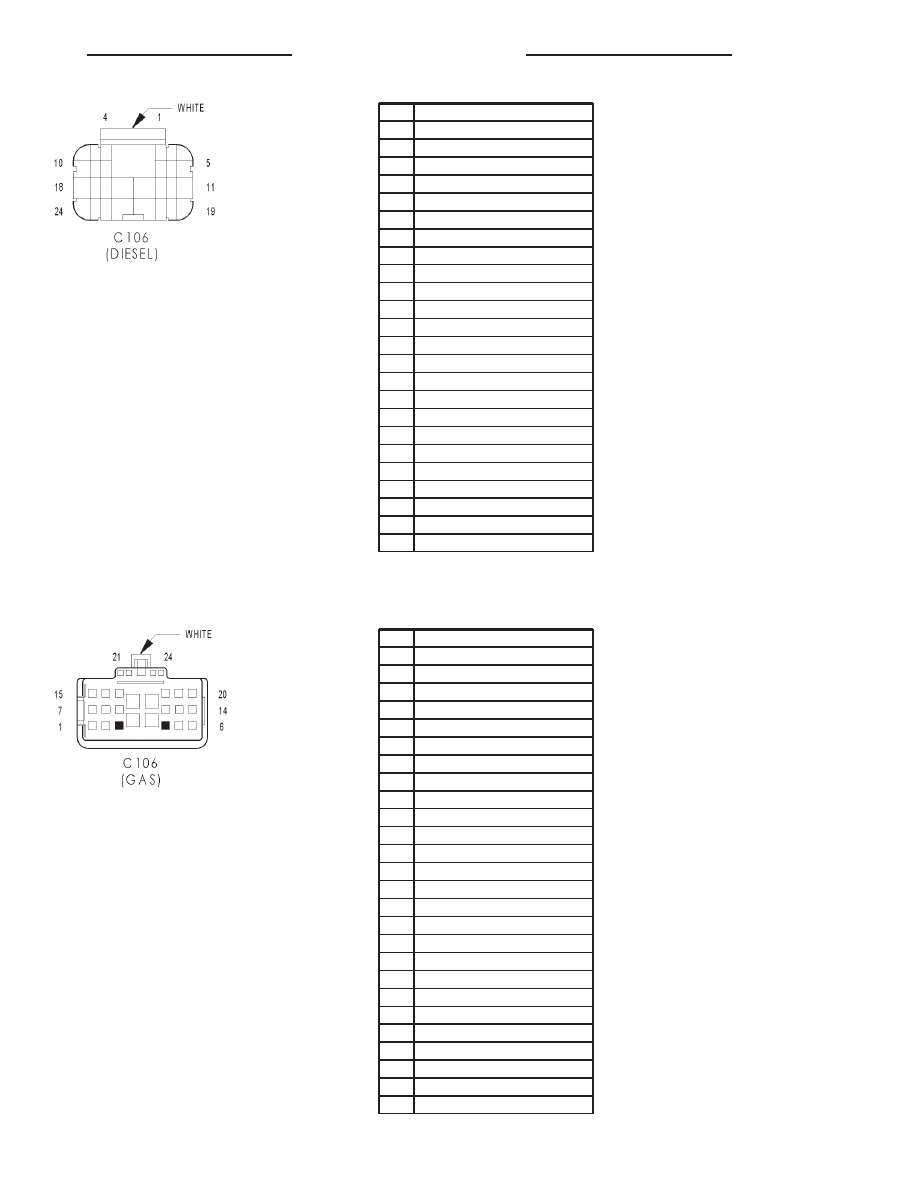

C106 (DIESEL) - WHITE (PDC)

CAV

CIRCUIT

1

K67 18BR/WT

2

K4 18BK/LB

3

-

4

-

5

-

6

Z24 18BK/RD

7

G123 18DG/WT

8

K222 18TN

9

G60 18GY/YL

10

K68 18LG/YL

11

-

12

K7 18OR

13

L1 20VT/BK

14

-

15

Z12 14BK/TN

16

K24 18GY/BK

17

L10 20BR/LG

18

-

19

-

20

-

21

Z12 14BK/TN

22

Z12 14BK/TN

23

-

24

-

C106 (GAS) - WHITE (ENGINE SIDE)

CAV

CIRCUIT

1

F142 18OR/DG

2

-

3

-

4

-

5

-

6

-

7

-

8

C24 18DB/PK

9

L1 18VT/BK (A/T)

9

L1 20VT/BK (M/T)

10

A142 14DG/OR

11

-

12

A109 16BR/RD

13

L10 20BR/LG (M/T)

13

L10 18BR/LG (A/T)

14

G7 18WT/OR

15

-

16

-

17

-

18

F18 18LG/BK

19

K125 18WT/DB (3.9L&5.2L)

20

-

21

K4 18BK/LB

22

T41 18BK/WT (3.9L&5.2L)

23

C3 18DB/BK

24

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 9

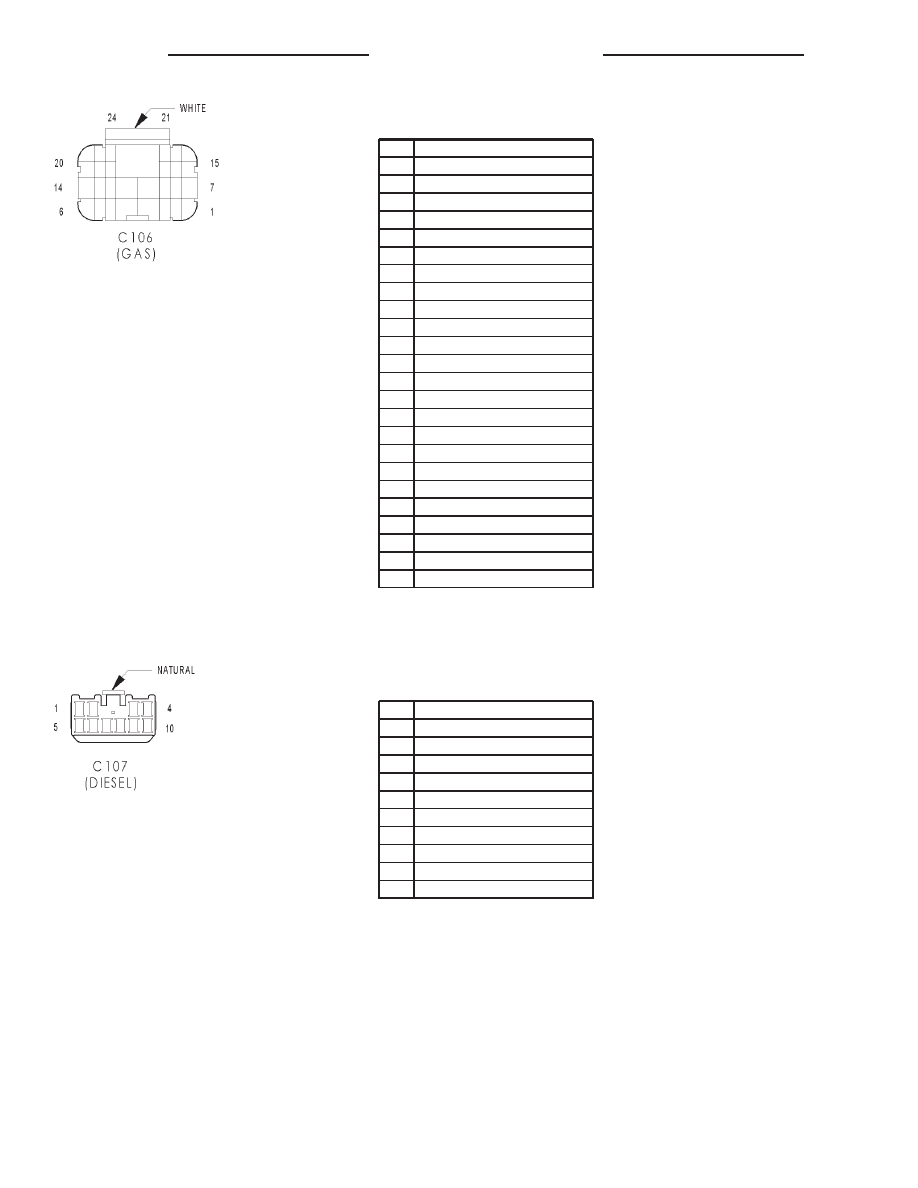

C106 (GAS) - WHITE (PDC)

CAV

CIRCUIT

1

F142 18OR/DG

2

-

3

-

4

-

5

-

6

-

7

-

8

C24 20DB/PK

9

L1 20VT/BK

10

A142 14DG/OR

11

-

12

A109 16BR/RD

13

L10 20BR/LG

14

G7 18WT/OR

15

-

16

-

17

-

18

F18 20LG/BK

19

K125 18WT/DB (3.9L/5.2L)

20

-

21

K4 18BK/LB

22

T41 18BK/WT (3.9L/5.2L)

23

C3 18DB/BK

24

-

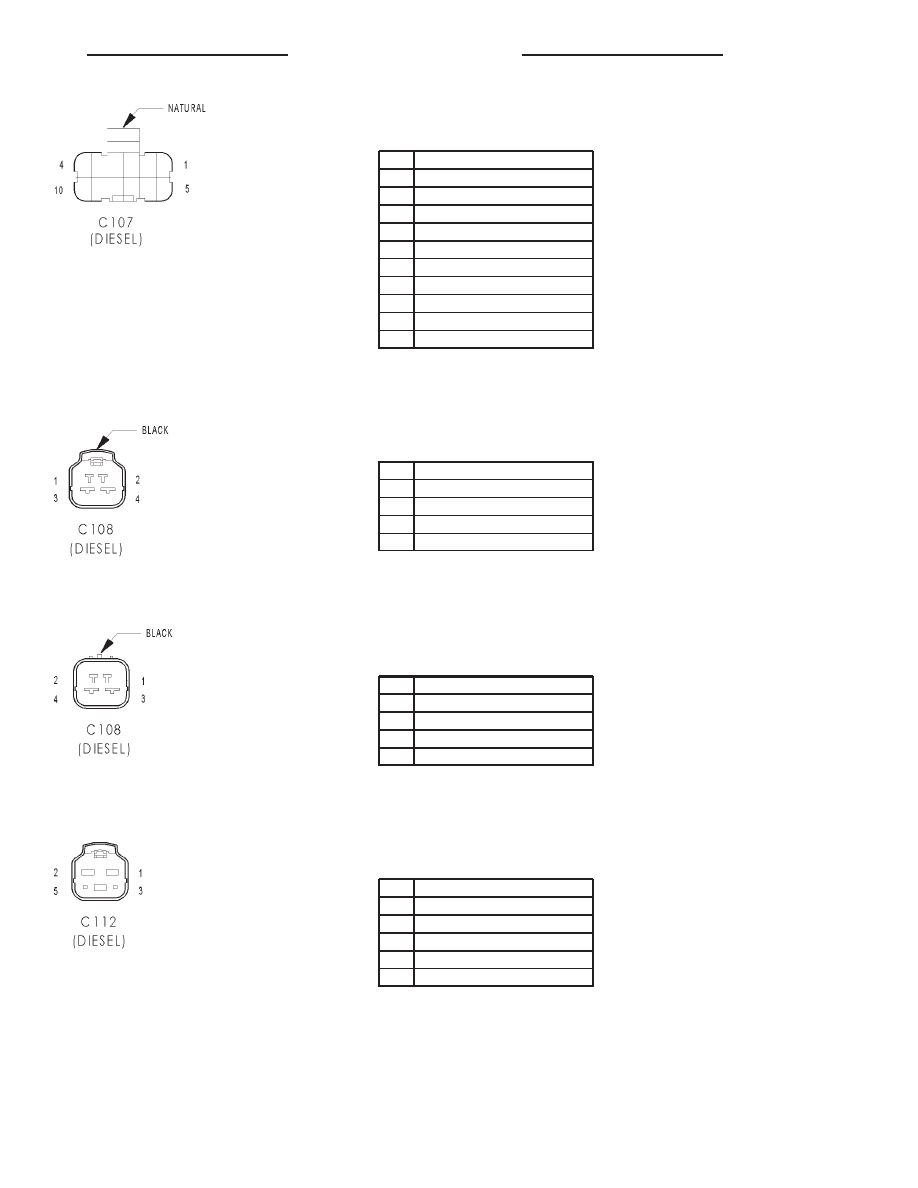

C107 (DIESEL) - NATURAL (ENGINE SIDE)

CAV

CIRCUIT

1

K2 18TN/BK

2

K3 18BK/YL

3

K20 18DG

4

K125 18WT/DB

5

K17 18DB/TN

6

K341 18TN/WT

7

C3 18DB/BK

8

K342 18WT/LB

9

K21 18BK/RD

10

-

8Wa - 80 - 10

8W-80 CONNECTOR PINOUTS

R1

C107 (DIESEL) - NATURAL (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K2 18TN/BK

2

K3 18BK/YL

3

K20 18DG

4

K125 18WT/DB

5

K17 18DB/TN

6

K341 18TN/WT

7

C3 18DB/BK

8

K342 18WT/LB

9

K21 18BK/RD

10

-

C108 (DIESEL) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A93 14RD/BK

2

-

3

K154 10GY

4

T40 12BR

C108 (DIESEL) - BLACK (HEADLAMP & DASH

SIDE)

CAV

CIRCUIT

1

A93 12RD/BK

2

-

3

K154 10GY

4

T40 12BR

C112 (DIESEL) - (HEADLAMP & DASH SIDE)

CAV

CIRCUIT

1

K4 18BK/LB

2

T40 12BR

3

K7 18OR

4

-

5

G60 18GY/YL

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 11
