COOLING

TABLE OF CONTENTS

page

page

COOLING

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
DIAGNOSIS AND TESTING . . . . . . . . . . . . . . . . . . 5

ON-BOARD DIAGNOSTICS (OBD) . . . . . . . . . . . 5
COOLING SYSTEM - TESTING FOR LEAKS . . . 5
PRELIMINARY CHECKS. . . . . . . . . . . . . . . . . . . 7

STANDARD PROCEDURE . . . . . . . . . . . . . . . . . . 14

DRAINING COOLING SYSTEM 2.5L ENGINE . . 14
REFILLING COOLING SYSTEM 2.5L . . . . . . . . 14
DRAINING COOLING SYSTEM 3.9L/5.9L

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

REFILLING COOLING SYSTEM 3.9L/5.9L

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

DRAINING COOLING SYSTEM 4.7L ENGINE . . 15
REFILLING COOLING SYSTEM 4.7L

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ADDING ADDITIONAL COOLANT . . . . . . . . . . . 16
COOLANT LEVEL CHECK . . . . . . . . . . . . . . . . 16
COOLING SYSTEM CLEANING/REVERSE

FLUSHING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . 17
SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . . . . . . . 17

ACCESSORY DRIVE

. . . . . . . . . . . . . . . . . . . . . . 18

ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

TRANSMISSION

. . . . . . . . . . . . . . . . . . . . . . . . . 64

COOLING

DESCRIPTION—COOLING SYSTEM FLOW 2.5L
ENGINE

The cooling system regulates engine operating tem-

perature. It allows the engine to reach normal oper-
ating temperature as quickly as possible. It also
maintains normal operating temperature and pre-
vents overheating.

The cooling system also provides a means of heat-

ing the passenger compartment and cooling the auto-
matic transmission fluid (if equipped). The cooling
system is pressurized and uses a centrifugal water
pump to circulate coolant throughout the system.

An optional factory installed maximum duty cool-

ing package is available on most models. This pack-
age will provide additional cooling capacity for
vehicles used under extreme conditions such as
trailer towing in high ambient temperatures (Fig. 1).

DESCRIPTION—COOLING SYSTEM FLOW -
3.9L/5.9L ENGINE

The cooling system regulates engine operating tem-

perature. It allows the engine to reach normal oper-
ating temperature as quickly as possible. It also
maintains normal operating temperature and pre-
vents overheating.

The cooling system also provides a means of heat-

ing the passenger compartment and cooling the auto-
matic transmission fluid (if equipped). The cooling
system is pressurized and uses a centrifugal water
pump to circulate coolant throughout the system.

An optional factory installed maximum duty cool-

ing package is available on most models. This pack-
age will provide additional cooling capacity for
vehicles used under extreme conditions such as
trailer towing in high ambient temperatures (Fig. 2).

AN

COOLING

7 - 1

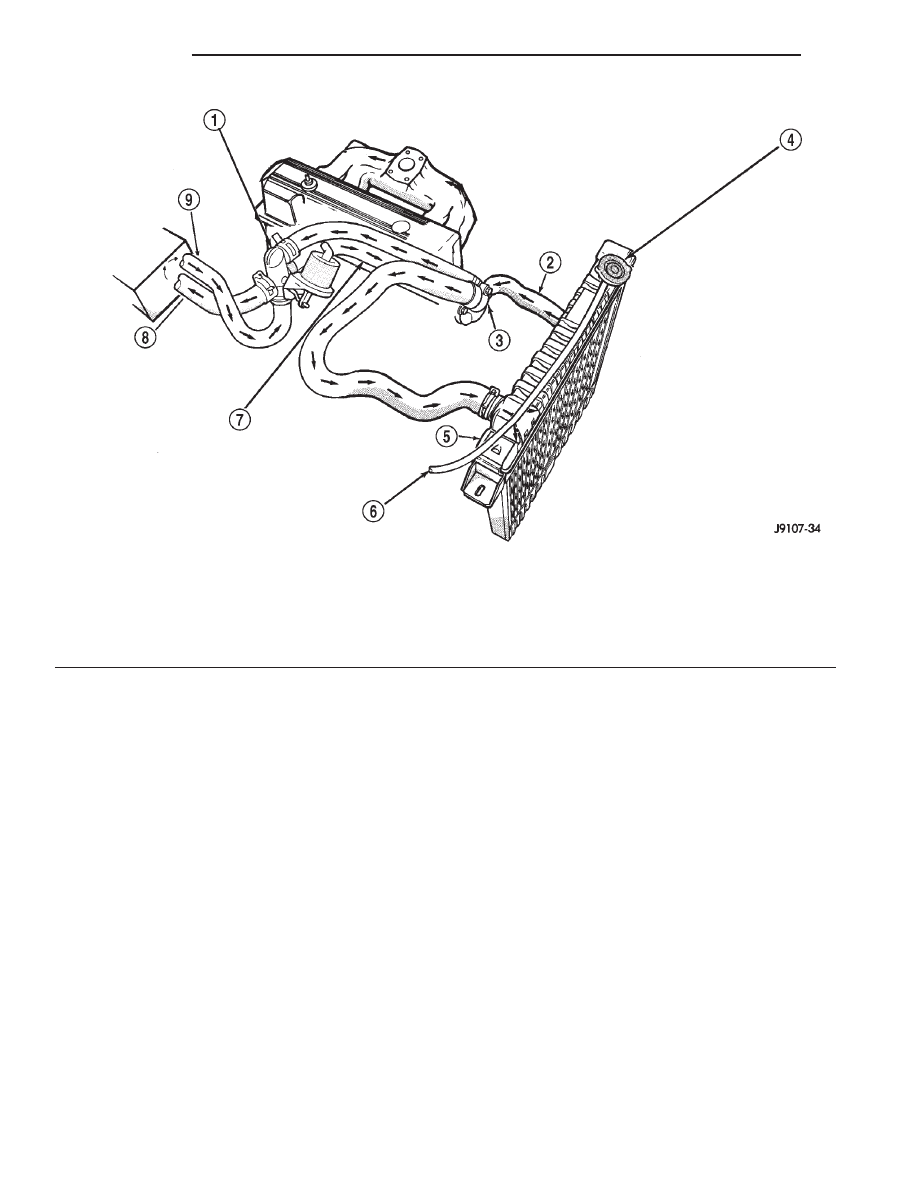

Fig. 1 Engine Cooling System Flow

1 - WATER CONTROL VALVE
2 - TO WATER PUMP
3 - THERMOSTAT HOUSING
4 - RADIATOR CAP
5 - RADIATOR

6 - TO COOLANT RESERVE BOTTLE
7 - TO WATER PUMP
8 - TO HEATER CORE
9 - FROM HEATER CORE

7 - 2

COOLING

AN

COOLING (Continued)

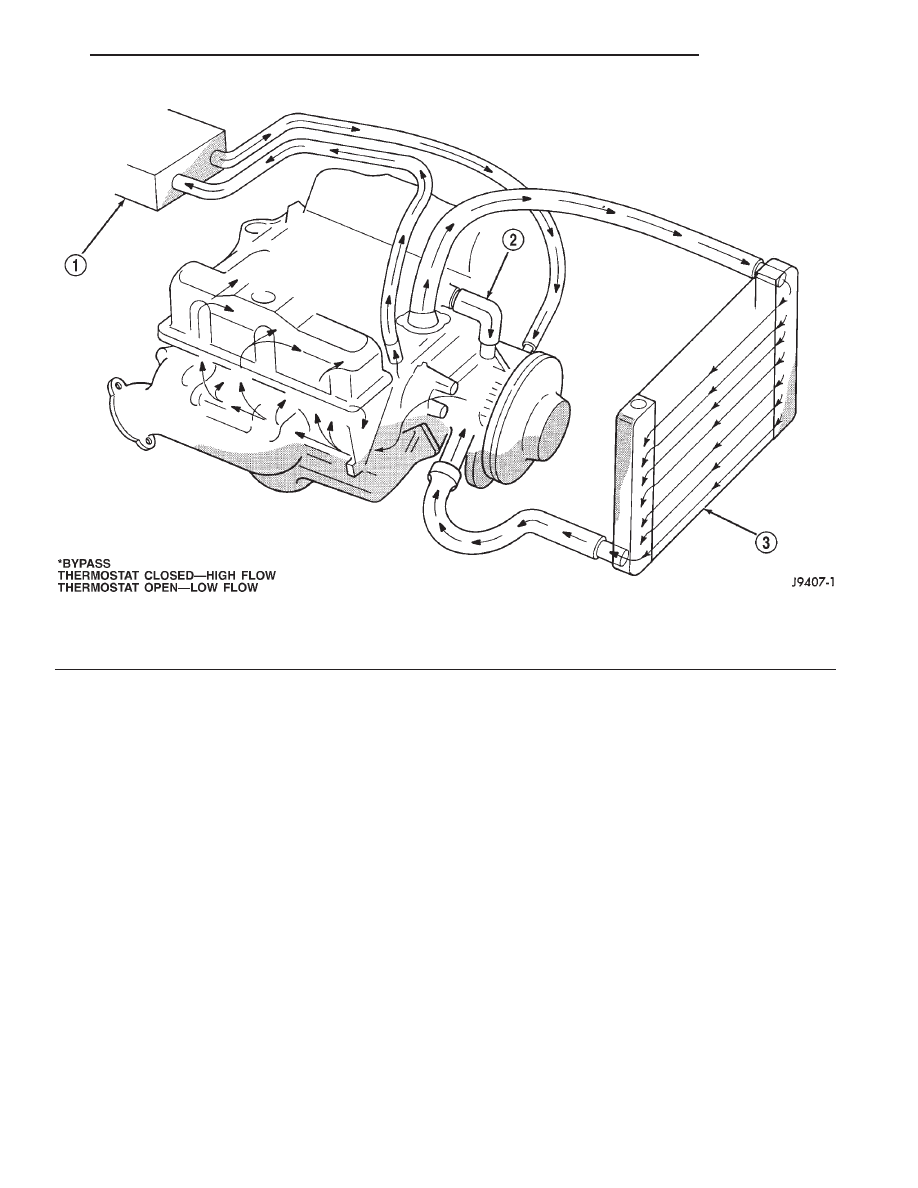

Fig. 2 Engine Cooling System Flow

1 - HEATER
2 - BYPASS*

3 - CROSSFLOW RADIATOR

AN

COOLING

7 - 3

COOLING (Continued)
