(7) Install the wheel and tire assembly. (Refer to

22 - TIRES/WHEELS/WHEELS - STANDARD PRO-
CEDURE).

(8) Remove support and lower the vehicle

LOWER BALL JOINT

DIAGNOSIS AND TESTING - LOWER BALL
JOINT

(1) Raise the front of the vehicle. Place safety floor

stands under both lower suspension arms as far out-
board as possible. Lower the vehicle to allow the
stands to support some or all of the vehicle weight.

NOTE: The upper suspension arms must not con-
tact the rebound bumpers.

(2) Remove the tire and wheel assemblies.
(3) Mount a dial indicator solidly under the lower

suspension arm.

(4) Position indicator plunger against the bottom

of the steering knuckle lower ball joint boss.

NOTE: The dial indicator plunger must be perpen-
dicular to the machined surface of the steering
knuckle lower ball joint boss (Fig. 6).

(5) Position a pry bar over the top of the upper

suspension arm and under the pivot bar of the upper
suspension arm. Pry down on the upper suspension
arm and then zero the dial indicator.

(6) Reposition the pry bar under the upper suspen-

sion arm and on top of the frame rail. Pry up on the

upper suspension arm and record the dial indicator
reading.

(7) If the travel exceeds 1.52 mm (0.060 in.),

replace the lower suspension arm.

LOWER CONTROL ARM

REMOVAL

(1) Raise and support vehicle.
(2) Remove wheel and tire assembly.
(3) Remove disc brake caliper and rotor from steer-

ing knuckle, (Refer to 5 - BRAKES/HYDRAULIC/
MECHANICAL/ROTORS - REMOVAL).

(4) Remove shock absorber. (Refer to 2 - SUSPEN-

SION/FRONT/SHOCK - REMOVAL).

(5) Remove stabilizer bar link from the lower sus-

pension arm. (Refer to 2 - SUSPENSION/FRONT/
STABILIZER BAR - REMOVAL).

(6) Remove the coil spring.
(7) Remove lower suspension arm mounting bolts

(Fig. 7)from the frame mounts and remove the arm.

INSTALLATION

CAUTION: Frame mounting bolts must be installed
to their original location and orientation to avoid
damaging the steering rack boots.

(1) Loosely

attach

suspension

arm

to

frame

mounts.

(2) Install the coil spring.

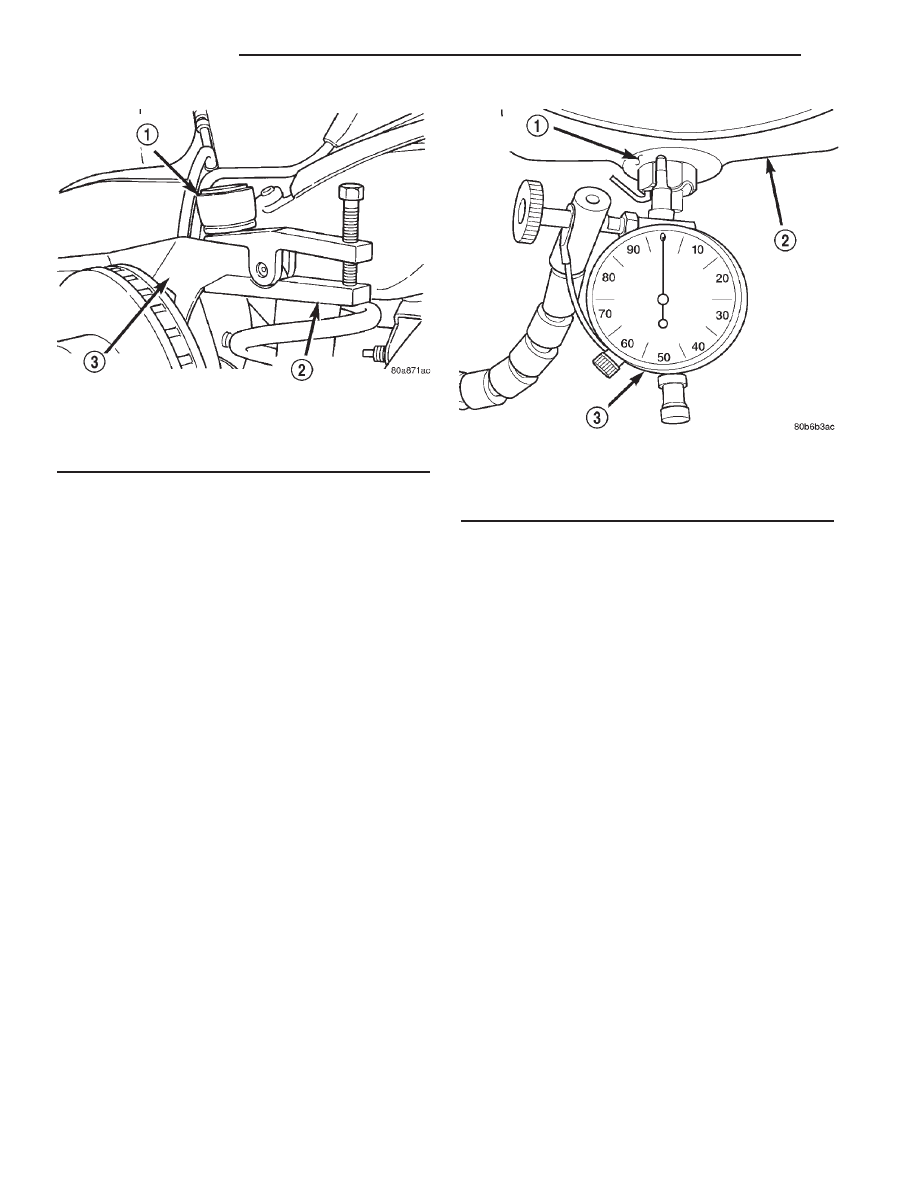

Fig. 5 Upper Ball Joint

1 - UPPER BALL JOINT
2 - REMOVER
3 - KNUCKLE

Fig. 6 Lower Ball Joint Boss

1 - BALL JOINT BOSS
2 - STEERING KNUCKLE
3 - DIAL INDICATOR

2 - 10

FRONT - 2WD

AN

KNUCKLE (Continued)

(3) Install the shock absorber. (Refer to 2 - SUS-

PENSION/FRONT/SHOCK - INSTALLATION).

(4) Install stabilizer bar link to the lower suspen-

sion arm and tighten nut to 47 N·m (35 ft. lbs.)
(Refer to 2 - SUSPENSION/FRONT/STABILIZER
BAR - INSTALLATION).

(5) Install brake rotor and caliper, (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

INSTALLATION).

(6) Install wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS/WHEELS - STANDARD PROCE-
DURE).

(7) Remove support and lower the vehicle.
(8) Tighten the front suspension arm mounting

nut to 175 N·m (130 ft. lbs.) and the rear nut to 108
N·m (80 ft. lbs.).

SHOCK

DESCRIPTION

The top of the low-pressure gas charged shock are

bolted to the frame. The bottom of the shock are
bolted to the lower suspension arm.

OPERATION

The shock absorbers dampen jounce and rebound

of the vehicle over various road conditions.

DIAGNOSIS AND TESTING - SHOCK

A knocking or rattling noise from a shock absorber

may be caused by movement between mounting
bushings and metal brackets or attaching compo-
nents. These noises can usually be stopped by tight-
ening the attaching nuts. If the noise persists,
inspect for damaged and worn bushings, and attach-

ing components. Repair as necessary if any of these
conditions exist.

A squeaking noise from the shock absorber may be

caused by the hydraulic valving and may be intermit-
tent. This condition is not repairable and the shock
absorber must be replaced.

The shock absorbers are not refillable or adjust-

able. If a malfunction occurs, the shock absorber
must be replaced. To test a shock absorber, hold it in
an upright position and force the piston in and out of
the cylinder four or five times. The action throughout
each stroke should be smooth and even.

The shock absorber bushings do not require any

type of lubrication. Do not attempt to stop bushing
noise by lubricating them. Grease and mineral oil-
base lubricants will deteriorate the bushing.

REMOVAL

(1) Remove the upper shock nut, retainer and

grommet from the shock absorber stud (Fig. 8) .

(2) Raise and support the vehicle.
(3) Remove the lower mounting bolts and remove

shock absorber through the lower suspension arm
(Fig. 8) .

INSTALLATION

NOTE: Upper shock nut must be replaced or use
Mopar Lock ’N Seal or Loctite

T

242 on existing nut.

(1) Install the lower retainer (lower retainer is

stamped with a L) and grommet on the shock
absorber stud and extend the shock. Insert the shock
absorber through the lower suspension arm and
upper mounting hole.

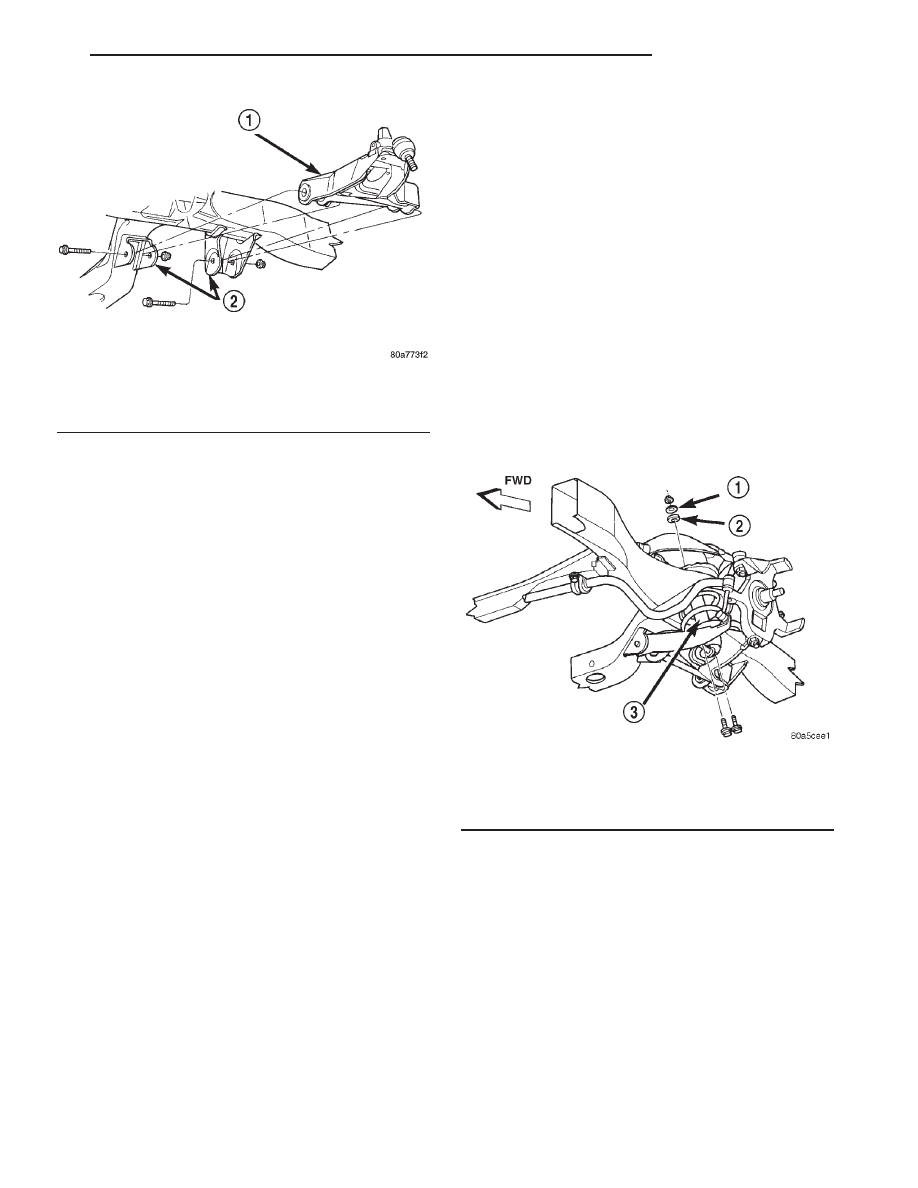

Fig. 7 Lower Suspension Arm

1 - LOWER SUSPENSION ARM
2 - FRAME MOUNTS

Fig. 8 Front Shock Absorber

1 - RETAINER
2 - GROMMET
3 - SHOCK ABSORBER

AN

FRONT - 2WD

2 - 11

LOWER CONTROL ARM (Continued)

(2) Install the lower mounting bolts and tighten to

28 N·m (21 ft. lbs.).

(3) Remove support and lower the vehicle.
(4) Install the upper grommet and retainer (upper

retainer is stamped with a U) on the shock
absorber stud. Install a new nut or use Mopar Lock
’N Seal or Loctite

t 242 on existing nut and tighten to

26 N·m (19 ft. lbs.).

SPRING

DESCRIPTION

The springs mount between the lower suspension

arms and frame rail spring seats. A rubber isolator
seats on top off the spring to help prevent noise.

OPERATION

The coil springs control ride quality and maintain

proper ride height.

REMOVAL

(1) Raise and support the vehicle.
(2) Remove wheel and tire assembly.
(3) Remove the stabilizer bar link from the lower

suspension arm. (Refer to 2 - SUSPENSION/FRONT/
STABILIZER BAR - REMOVAL).

(4) Remove the shock absorber. (Refer to 2 - SUS-

PENSION/FRONT/SHOCK - REMOVAL).

(5) Install Spring Compressor DD-1278 up through

the lower suspension arm, coil spring and upper
shock mounting hole (Fig. 9).

(6) Tighten the tool lower nut to compress the coil

spring.

(7) Remove the lower ball joint nut and separate

the ball joint from the knuckle with Remover
C-4150A (Fig. 10).

(8) Loosen the spring compressor lower nut to

relieve spring tension.

(9) Remove the tool and pull down on the lower

suspension arm to remove the spring.

INSTALLATION

NOTE: The ramped or open end of the coil spring is
the bottom of the spring.

(1) Tape the isolator pad to the top of the coil

spring. Position the spring in the lower suspension
arm pocket. Be sure that the coil spring is seated in
the pocket.

(2) Install Spring Compressor DD-1278 up through

the lower suspension arm, coil spring upper shock
mounting hole.

(3) Tighten the tool nut to compress the coil

spring.

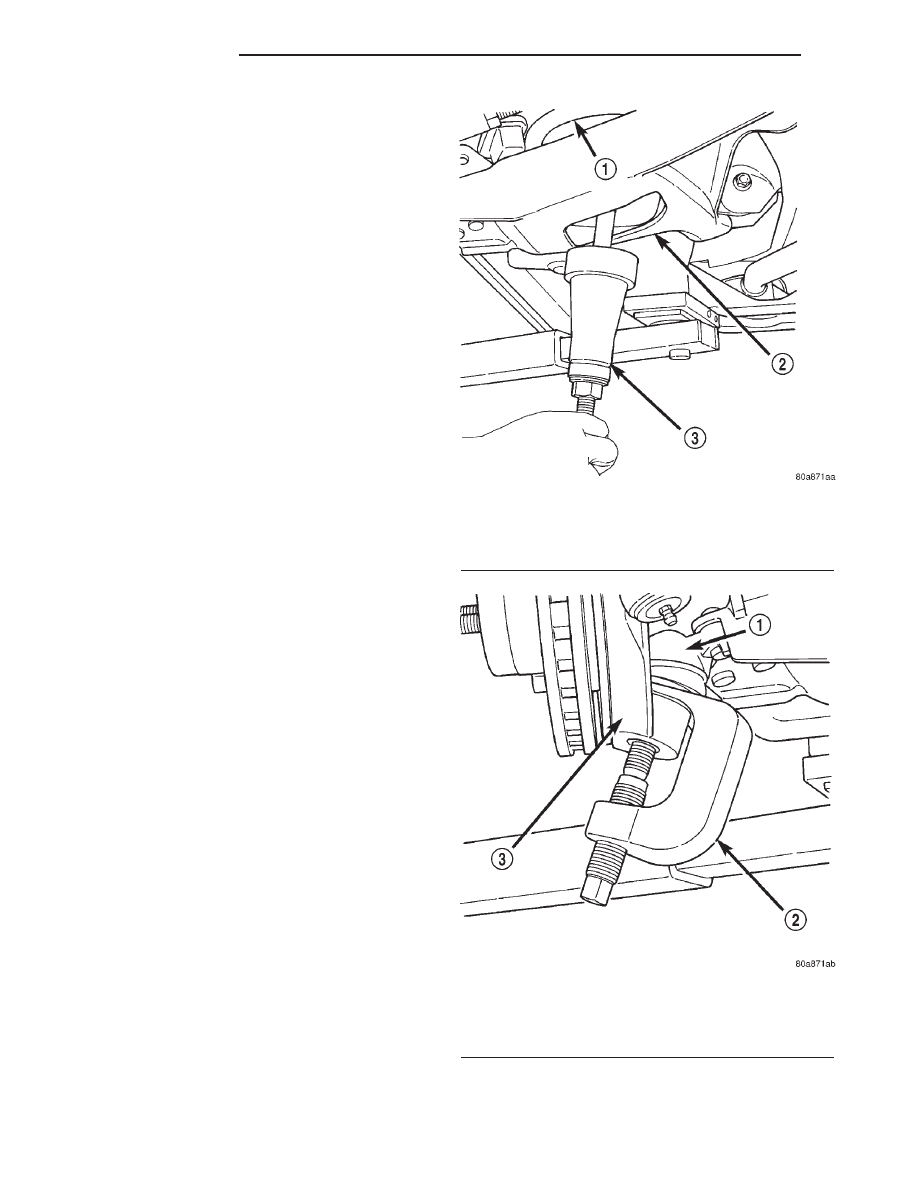

Fig. 9 Spring Compressor

1 - COIL SPRING
2 - LOWER SUSPENSION ARM
3 - SPRING COMPRESSOR

Fig. 10 Lower Ball Joint

1 - LOWER BALL JOINT
2 - REMOVER
3 - STEERING KNUCKLE

2 - 12

FRONT - 2WD

AN

SHOCK (Continued)

(4) Install the lower ball joint into the knuckle and

tighten the nut to 127 N·m (94 ft. lbs.). Install cotter
pin.

(5) Remove the spring compressor tool.
(6) Install the stabilizer bar link to the lower sus-

pension arm and tighten nut to 47 N·m (35 ft. lbs.).
(Refer to 2 - SUSPENSION/FRONT/STABILIZER
BAR - INSTALLATION).

(7) Install the shock absorber. (Refer to 2 - SUS-

PENSION/FRONT/SHOCK - INSTALLATION).

(8) Install the wheel and tire assembly. (Refer to

22 - TIRES/WHEELS/WHEELS - STANDARD PRO-
CEDURE).

(9) Remove support and lower the vehicle.

STABILIZER BAR

DESCRIPTION

The bar extends across the front underside of the

chassis and mounts on the frame rails. Links con-
nected the bar to the lower suspension arms. Stabi-
lizer bar mounts are isolated by rubber bushings.
Links are isolated with rubber grommets.

OPERATION

The stabilizer bar is used to minimize vehicle front

sway during turns. The spring steel bar helps to con-
trol the vehicle body in relationship to the suspen-
sion.

REMOVAL

(1) Raise and support the vehicle.
(2) Remove the upper link nut, retainer and grom-

met from each link.

(3) Remove the lower link nut from the lower sus-

pension arm on each side (Fig. 11).

(4) Remove the stabilizer bar retainer bolts and

remove the retainers and stabilizer bar from the
vehicle.

(5) Remove the bushings from the stabilizer bar.

INSTALLATION

(1) Install the bushings on the stabilizer bar.
(2) Install the stabilizer bar on the frame and

install the retainers and the bolts.

(3) Tighten the bolts to 60 N·m (45 ft. lbs.).

NOTE: Ensure the bar is center with equal spacing
on both sides.

(4) Install the link lower retainer and grommet on

the links.

(5) Install the links into the stabilizer bar and

lower suspension arm on each side.

(6) Install the lower link mounting nut and tighten

to 47 N·m (35 ft. lbs.).

NOTE: Ensure both link end caps are facing
straight forward.

(7) Install the upper link grommet, retainer and

nut and tighten to 37 N·m (27 ft. lbs.).

(8) Remove support and lower vehicle.

UPPER BALL JOINT

DIAGNOSIS AND TESTING - UPPER BALL
JOINT

(1) Position a floor jack under the lower suspen-

sion arm. Raise the wheel and allow the tire to
lightly contact the floor (vehicle weight relieved from
the tire).

(2) Mount a dial indicator solidly on the upper sus-

pension arm.

(3)

Position the indicator plunger against the

upper ball joint boss of the steering knuckle.

(4) Grasp the top of the tire and apply force in and

out. Look for movement at the ball joint between the
upper suspension arm and steering knuckle.

(5) If lateral movement is greater than 1.52 mm

(0.060 in.), replace upper suspension arm.

UPPER CONTROL ARM

REMOVAL

(1) Raise and support the vehicle.
(2) Remove wheel and tire assembly.

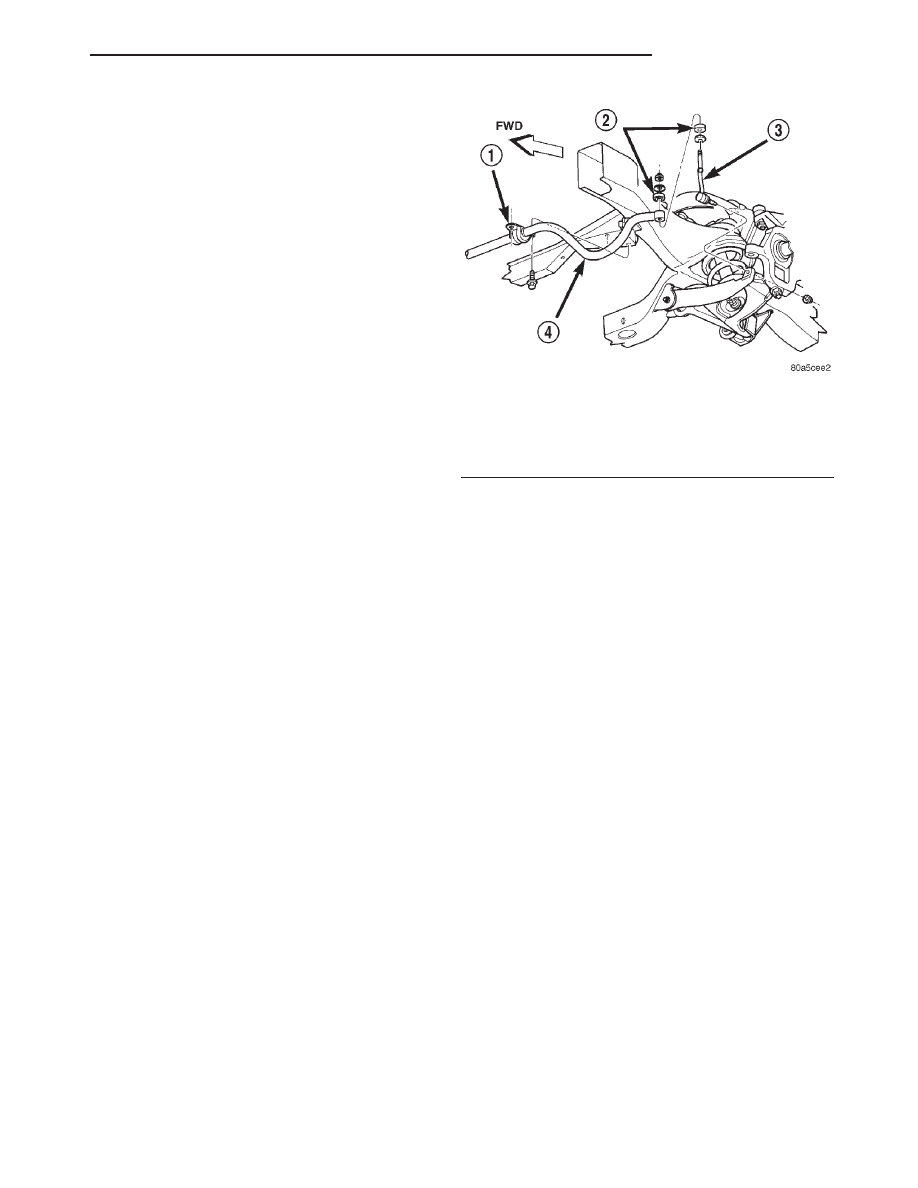

Fig. 11 Stabilizer Bar

1 - RETAINER
2 - GROMMET
3 - STABILIZER LINK
4 - STABILIZER BAR
