SECTION 9R

BODY  FRONT  END

TABLE OF CONTENTS

Maintenance and Repair . . . . . . . . . . . . . . .  9R-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9R-2

Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9R-2

Fender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9R-5

9R-2  BODY FRONT END

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

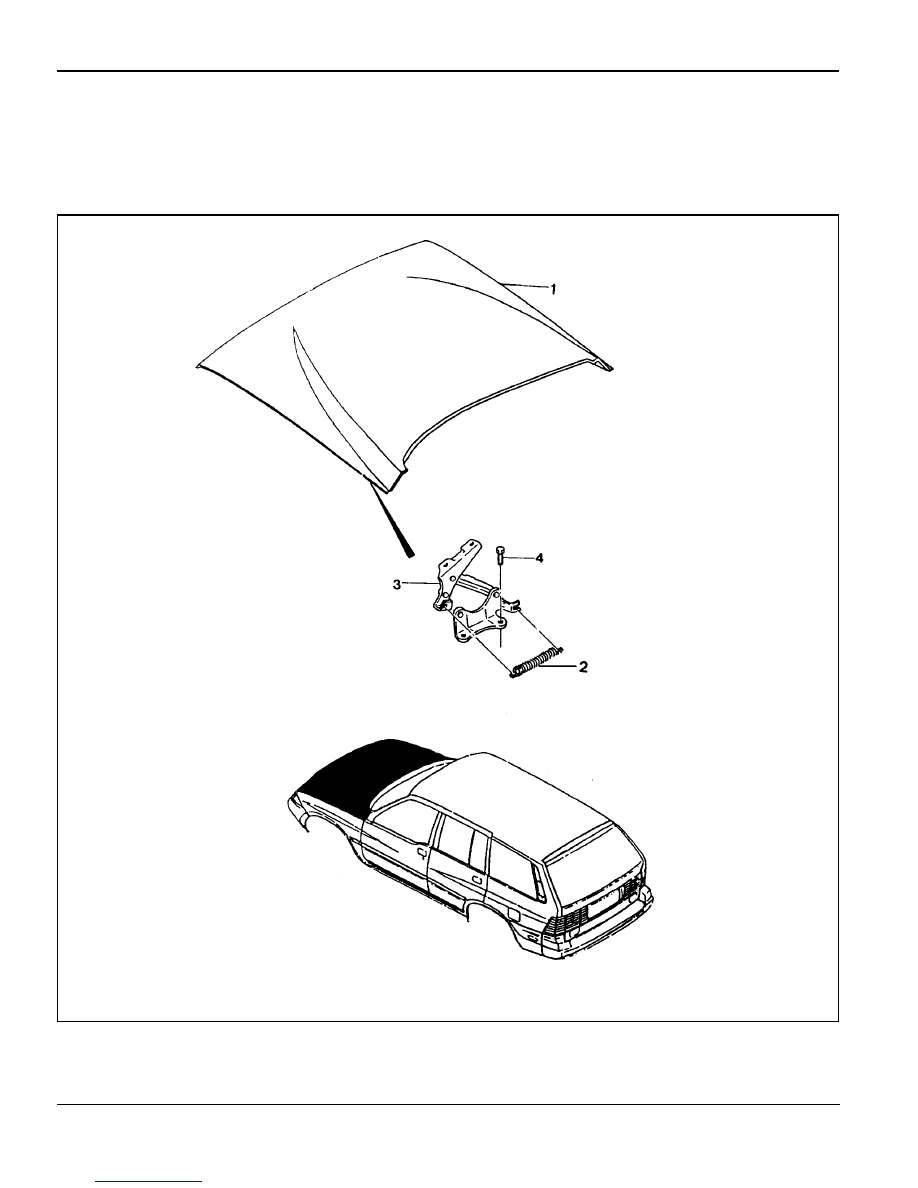

HOOD

1 Hood
2 Sping

3 Hood Hinge Assembly
4 Bolt

BODY FRONT END  9R-3

Removal & Installation Procedure

1. Remove the hood striker assembly.

Notice

When installing, tighten the bolt after setting the hole
between wratch and hood striker assembly.

Installation Notice

Tightening  Toque

8 - 11 Nm

2. Remove the hood Mounting bolt and hood lifter assembly.

Installation Notice

3. Remove the hood lock, hood relese from the clip.

4. Remove the cable holder screw.

5. Pull the cable nut toward driver side.

6. Installation should follow the removal procedure in the

reverse order.

Tightening  Toque

14 - 26 Nm

9R-4  BODY FRONT END

Adjustment Procedure

1. Alignment between hood striker and latch hole.

l

Loosen the mounting bolt of hood latch slightly and adjust

hood in forward/rearward and left/right directions. Then
align the center between hood striker and latch hole.

Notice

Tighten the bolt fully after alignment.

Installation Notice

Tightening  Toque

13 - 26 Nm

2. Adjusting the height of hood overslam bumper.

Unlock the hood and check the clearance between hood
and fender by adjusting the hood overslam bumper in left/
right directions.

Normal

20 - 22 Nm

3. Hood Hinge.

l

Loosen the hood lock bolts.

l

Adjust the lock in forward/rearward and left/right

directions, align with the hood striker and adjust the hood
height.
