SECTION 9Q

ROOF

TABLE OF CONTENTS

Schematic and Routing Diagrams . . . . . . . .  9Q-2

Sun Roof . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9Q-2

Maintenance and Repair . . . . . . . . . . . . . . .  9Q-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9Q-3

Sun Roof . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9Q-3

9Q-2  ROOF

SUN ROOF

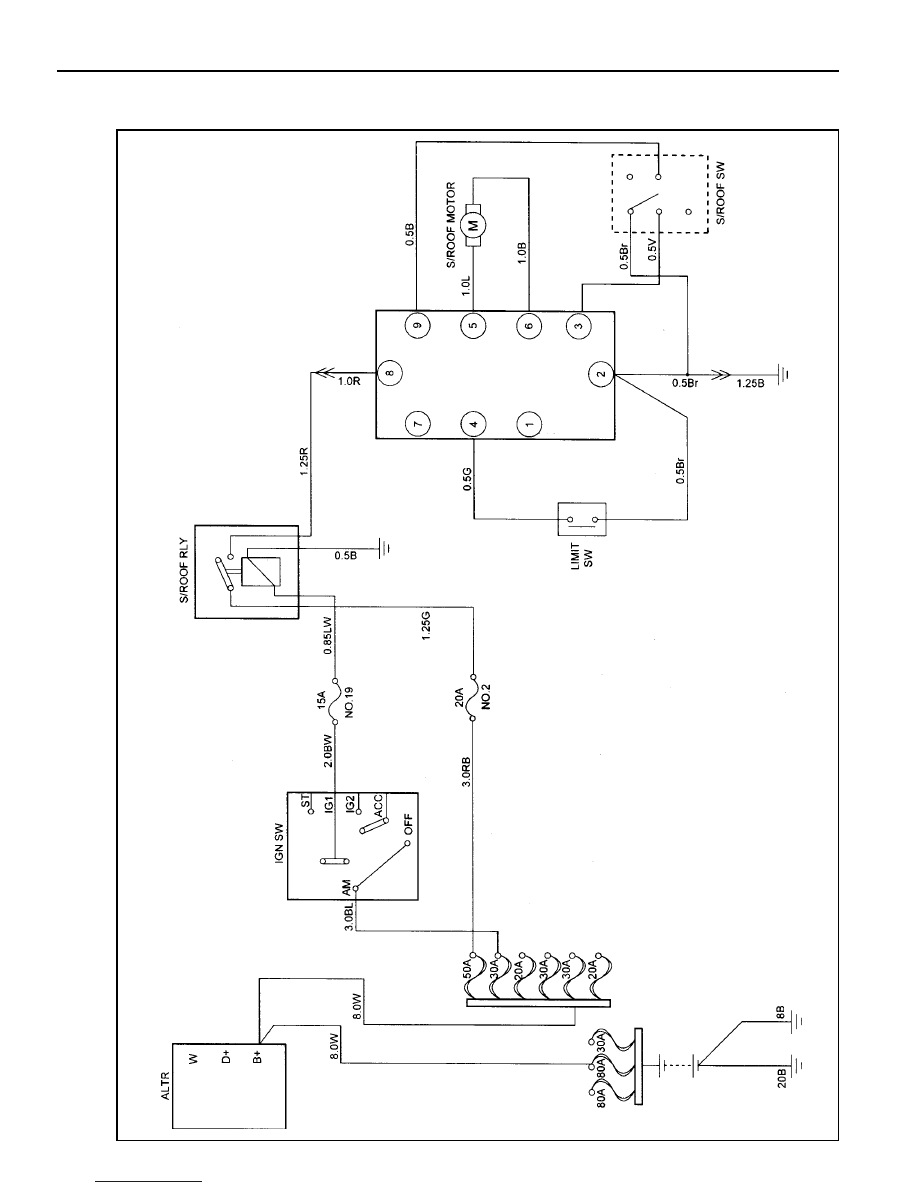

SCHEMATIC AND ROUTING DIAGRAMS

ROOF  9Q-3

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

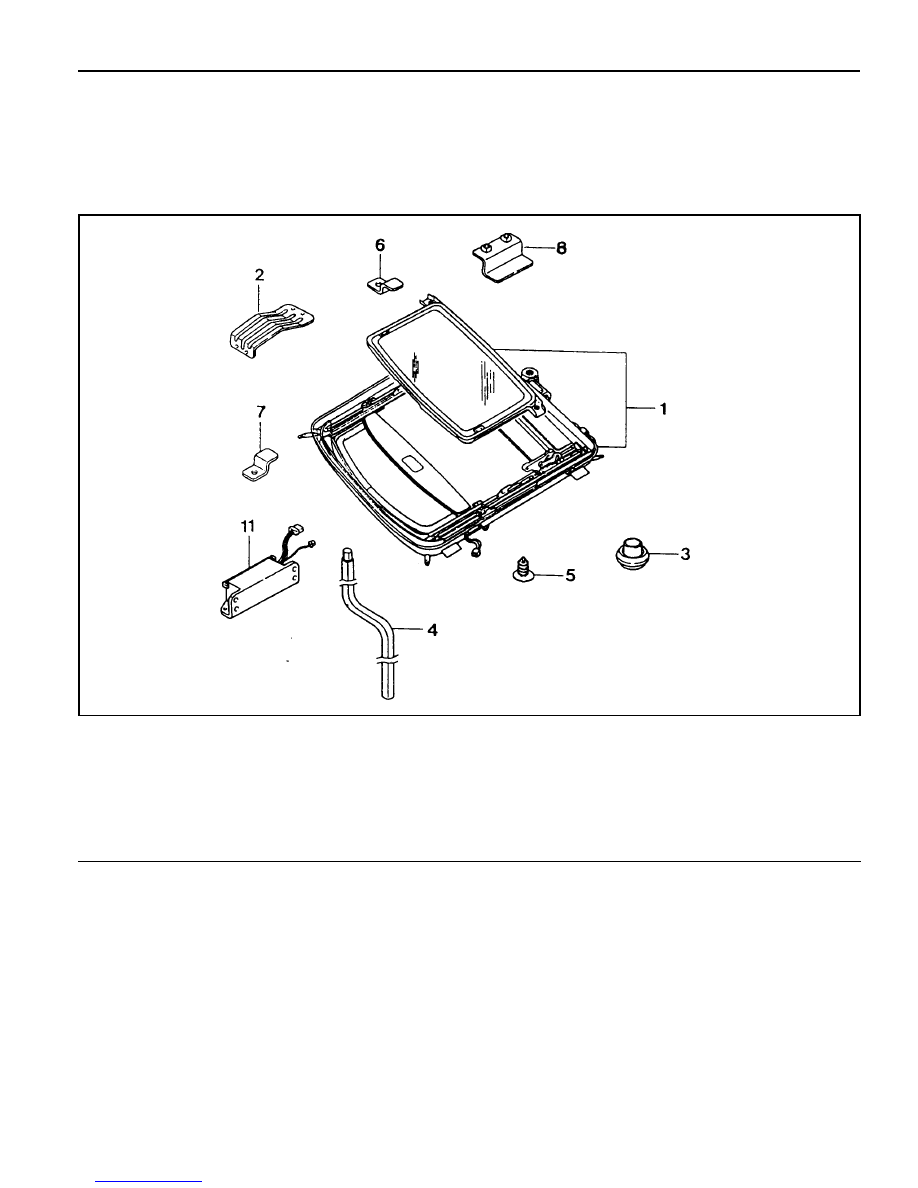

SUN ROOF

1 Inner Sliding Sun Roof Assembly
2 Sun Roof Body Mounting Bracket
3 Drain Hose Rear Grommet
4 Sun Roof Motor Spanner
5 Mounting Clip

6 Mounting Bracket
7 Mounting Bracket Assembly
8 Sun Roof Mounting Bracket

11 Sun Roof Module Assembly

9Q-4  ROOF

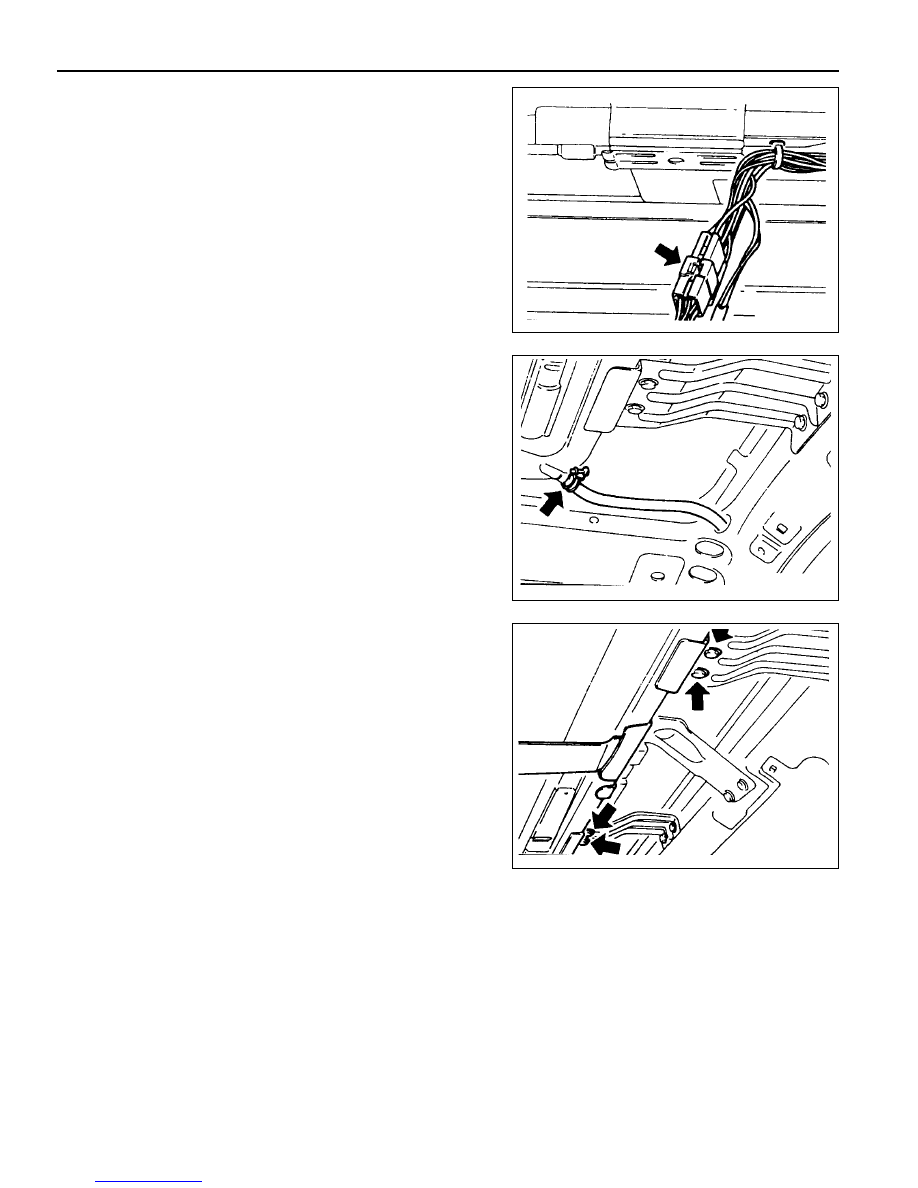

Removal & Installation Procedure

1. Disconnect the connector and remove the sun roof module

assembly.

2. Disconnect the front and rear drain hose.

3. Unscrew the sun roof mounting bracket bolts(arrows) and

remove the inner sliding and sun roof assembly
