FRAME AND UNDERBODY  9N-5

1 Mounting Bolt ....................................... 28-47 Nm

SKID PLATE

.

2 Skid Plate

Removal & Installation Procedure

1. Remove 6 mounting bolts and carefully remove the skid

plate.

Installation Notice

2. Installation should follow the removal procedure in the

reverse order.

Tightening  Torque

28 - 47 Nm

SECTION 9O

BUMPERS  AND  FASCIAS

TABLE OF CONTENTS

Maintenance and Repair . . . . . . . . . . . . . . .  9O-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9O-2

Front  Bumper . . . . . . . . . . . . . . . . . . . . . . . . .  9O-2

Rear Bumper . . . . . . . . . . . . . . . . . . . . . . . . .  9O-4

9O-2  BUMPERS AND FASCIAS

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

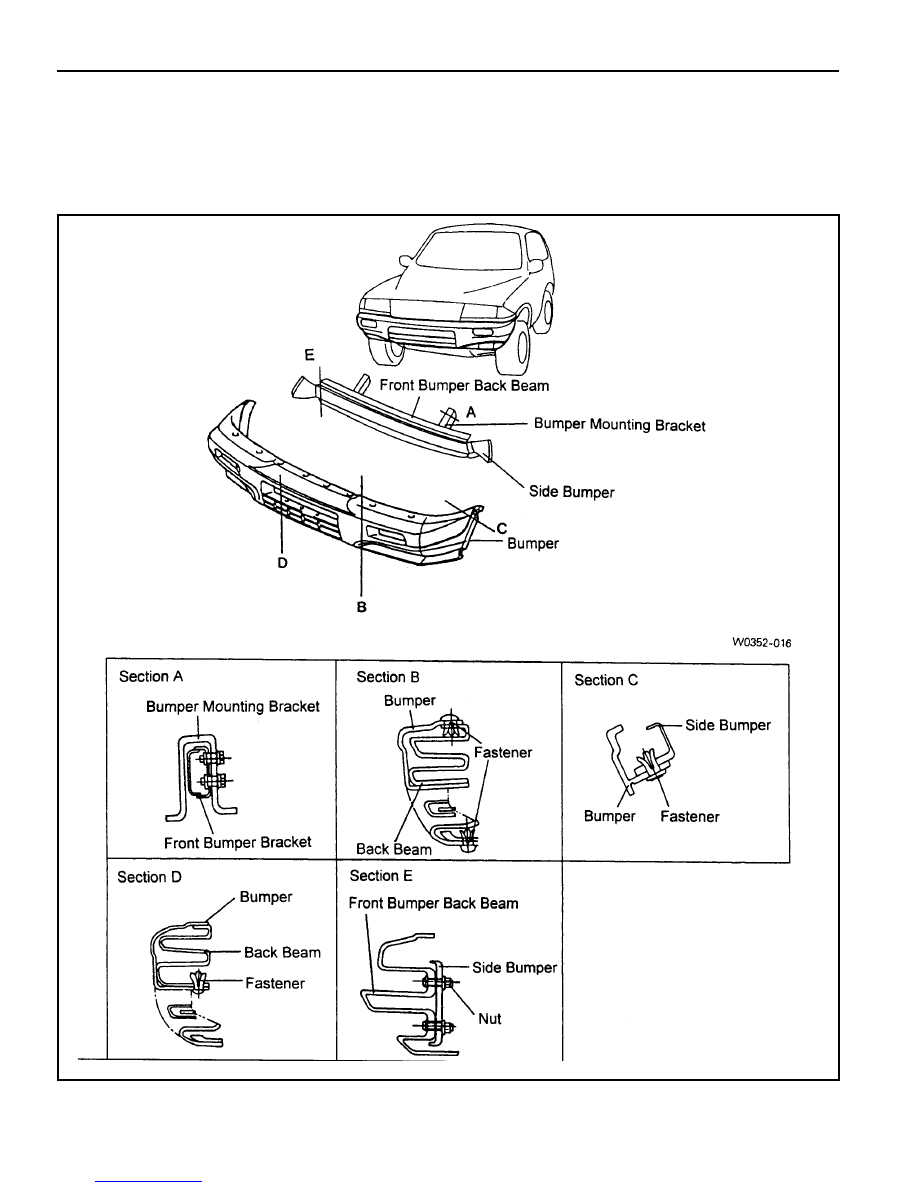

FRONT BUMPER

Notice

Removal and installation is as shown in upper drawings.

BUMPERS AND FASCIAS  9O-3

Mounting Inspection

1. Clearance between the upper bumper and radiator grille.

2. Clearance between the upper bumper and headlamp

moding.

Clearance

12 ± 1.0 mm

Clearance

9 mm

2. Clearance between the bumper and wheel arch.

Clearance

10 mm
