SECTION 9N

FRAME  AND  UNDERBODY

TABLE OF CONTENTS

Dimension . . . . . . . . . . . . . . . . . . . . . . . . . .  9N-2

Frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9N-2

Component Locator . . . . . . . . . . . . . . . . . . .  9N-3

Body Mountings . . . . . . . . . . . . . . . . . . . . . . .  9N-3

Body Mounting-Sectional View . . . . . . . . . . . .  9N-4

Skid Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9N-5

9N-2  FRAME AND UNDERBODY

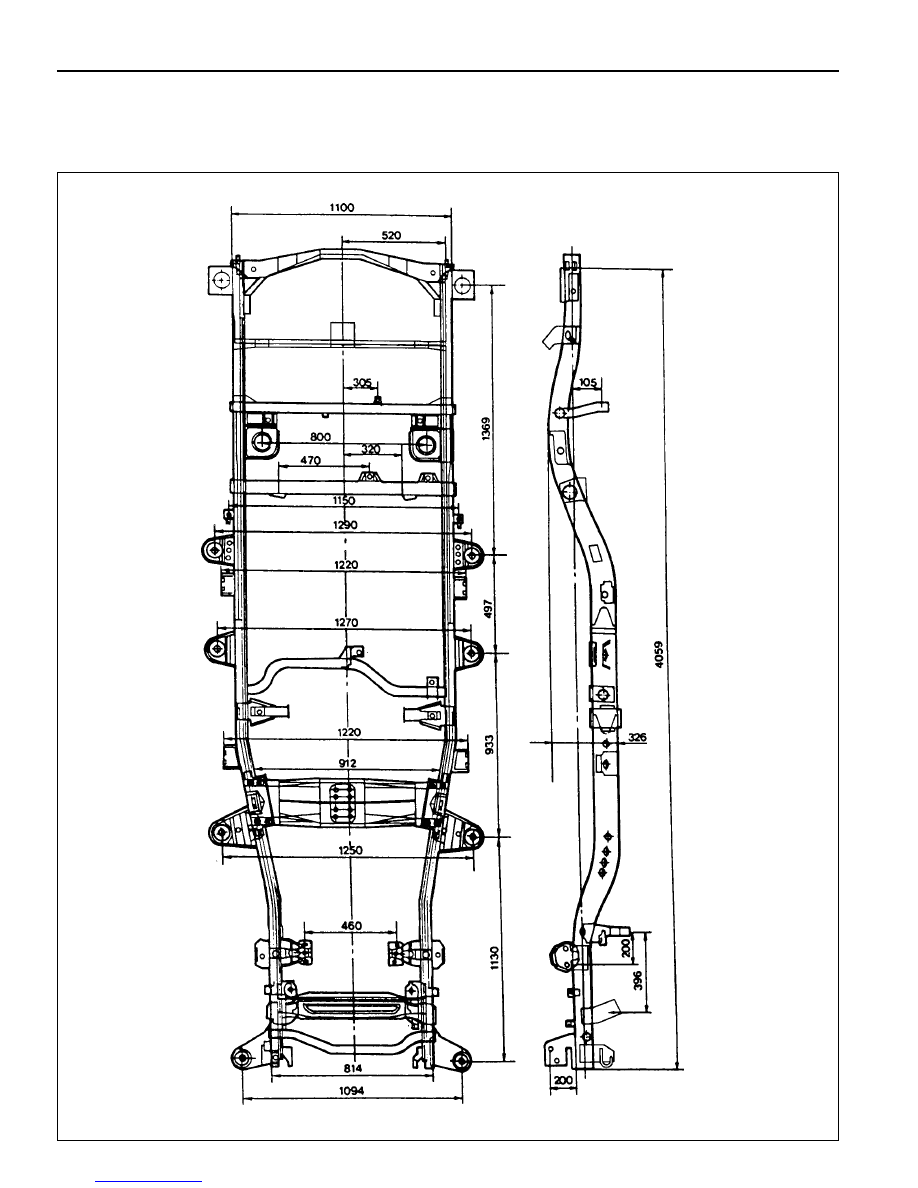

DIMENSION

FRAME

FRAME AND UNDERBODY  9N-3

COMPONENT LOCATOR

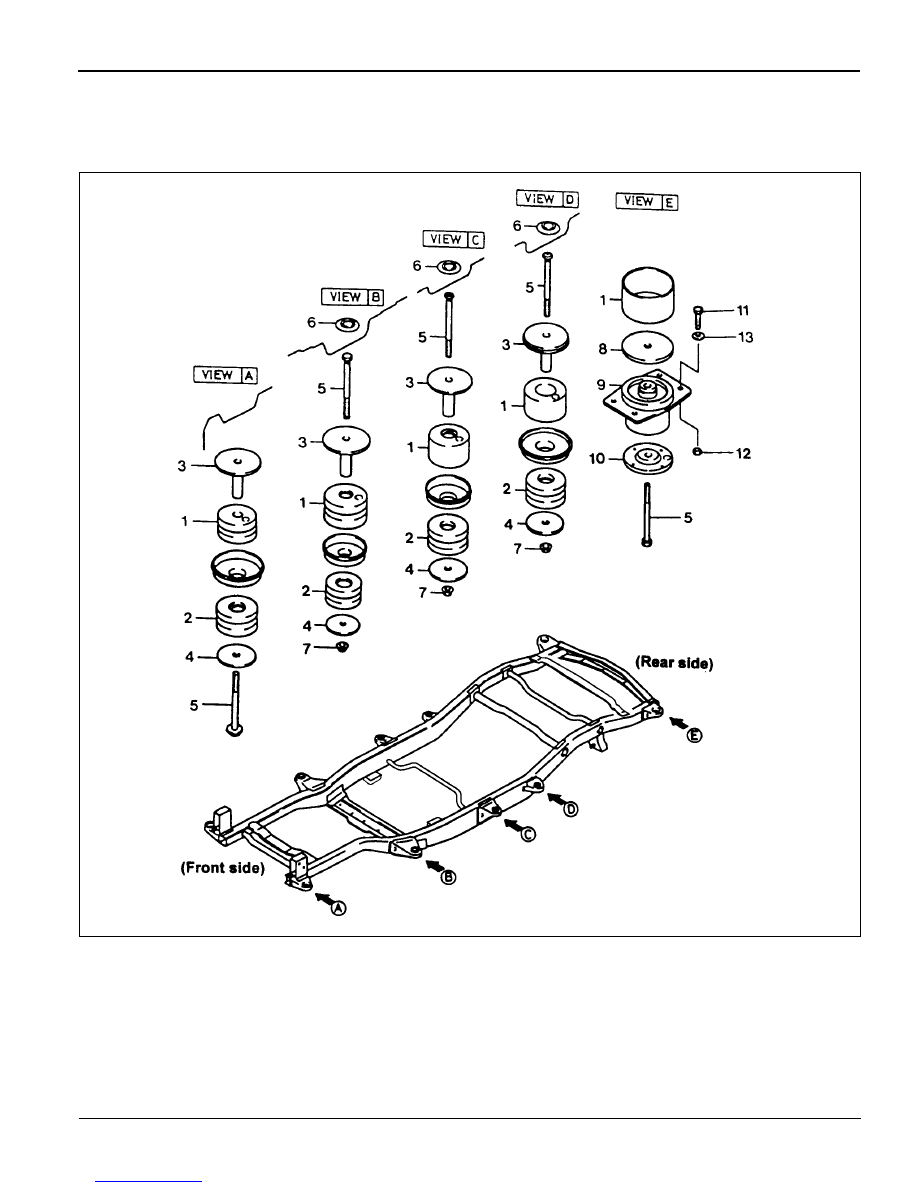

BODY MOUNTINGS

1 Upper Insulator
2 Lower Insulator
3 Washer Tube
4 Plain Washer
5 Bolt
6 Grommet
7 Nut

8 Plate
9 Upper Insulator

10 Lower Insulator

11 Bolt

12 Nut
13 Washer

9N-4  FRAME AND UNDERBODY

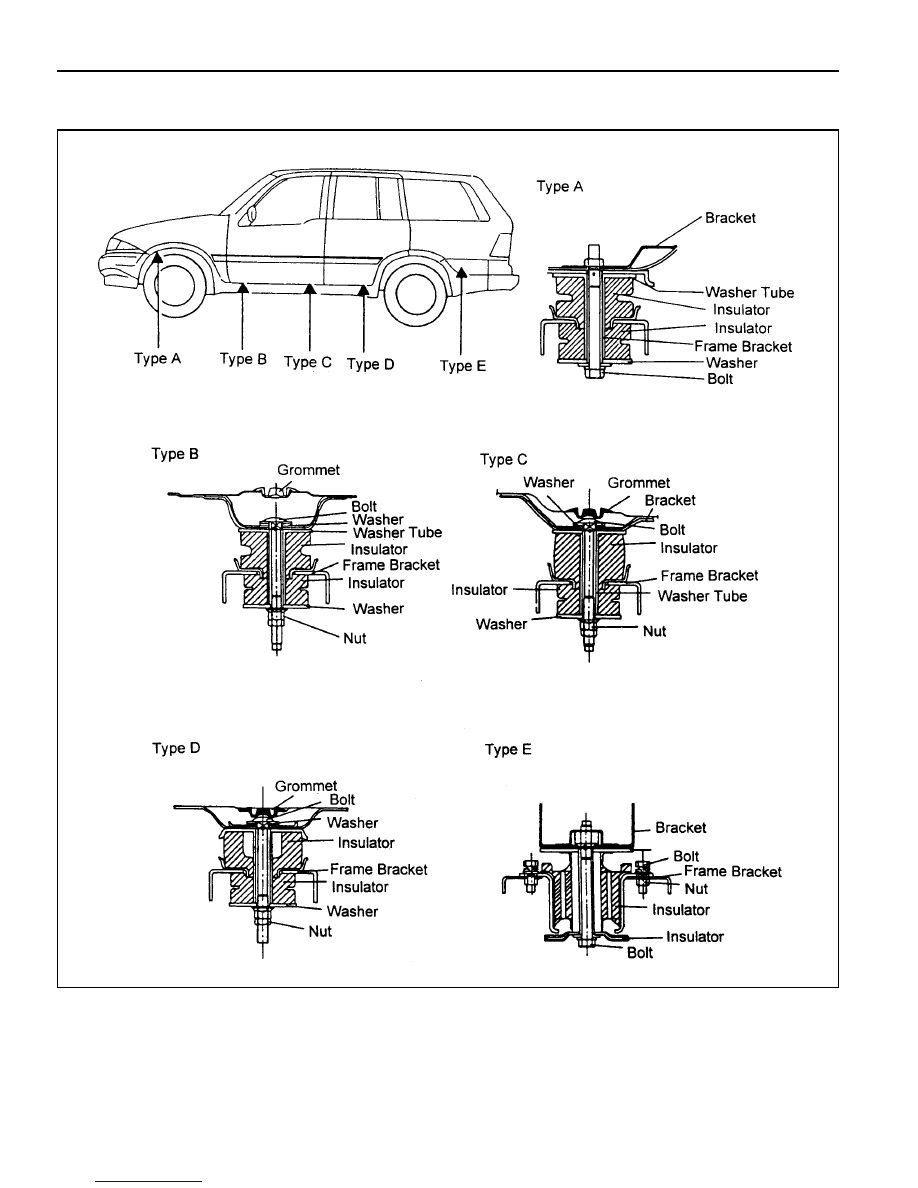

BODY MOUNTING-SECTIONAL VIEW
