9H-8  SEATS

Power Seat Connector and Connection Circuit

Driver's Power Seat Switch

Size and Color

1.25LB

1.25Br

1.25Y

1.25BR

1.25B

1.25BW

1.25LB

1.25LY

1.25G

1.25BY

Connection Circuit

Tilt (UP)

Tilt (DOWN)

Slide (RR)

Slide (FRT)

Ground

Battery (+)

Recline (RR)

Recline (FRT)

Height (UP)

Height (DOWN)

No.

1

2

5

6

7

10

11

12

13

14

SEATS  9H-9

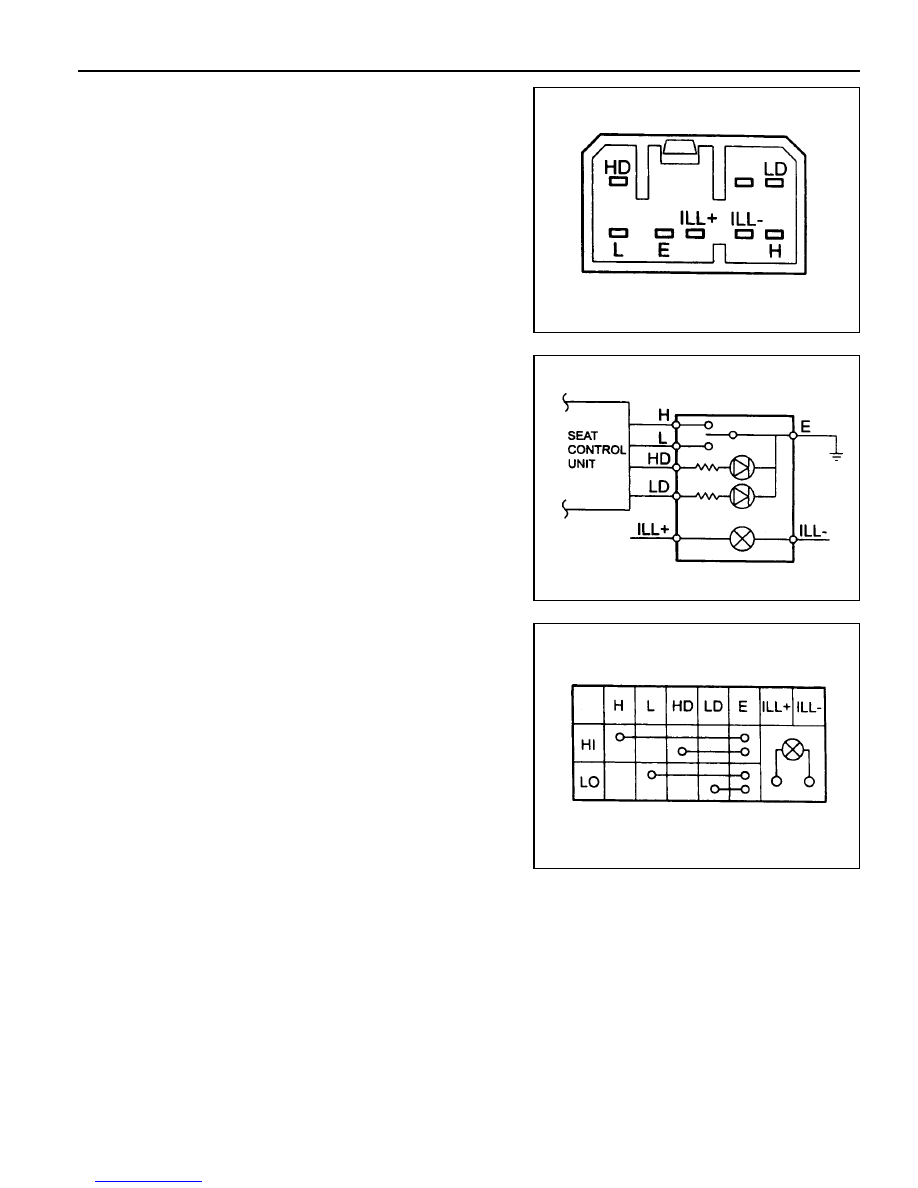

Seat Heater Connector and Connection Circuit

Seat heater switch connector

Circuit

Connection Circuit

SECTION 9L

GLASS  AND  MIRRORS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Schematic and Routing Diagrams . . . . . . . .  9L-2

Outside Mirror . . . . . . . . . . . . . . . . . . . . . . . . .  9L-2

Auto Dimming Room Mirror . . . . . . . . . . . . . . .  9L-3

Maintenance and Repair . . . . . . . . . . . . . . .  9L-4

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9L-4

Front & Side Glass . . . . . . . . . . . . . . . . . . . . .  9L-4

Tailgate Glass . . . . . . . . . . . . . . . . . . . . . . . . .  9L-9

Auto Dimming Room Mirror . . . . . . . . . . . . . .  9L-12

9L-2  GLASS AND MIRRORS

OUTSIDE MIRROR

SCHEMATIC AND ROUTING DIAGRAMS
