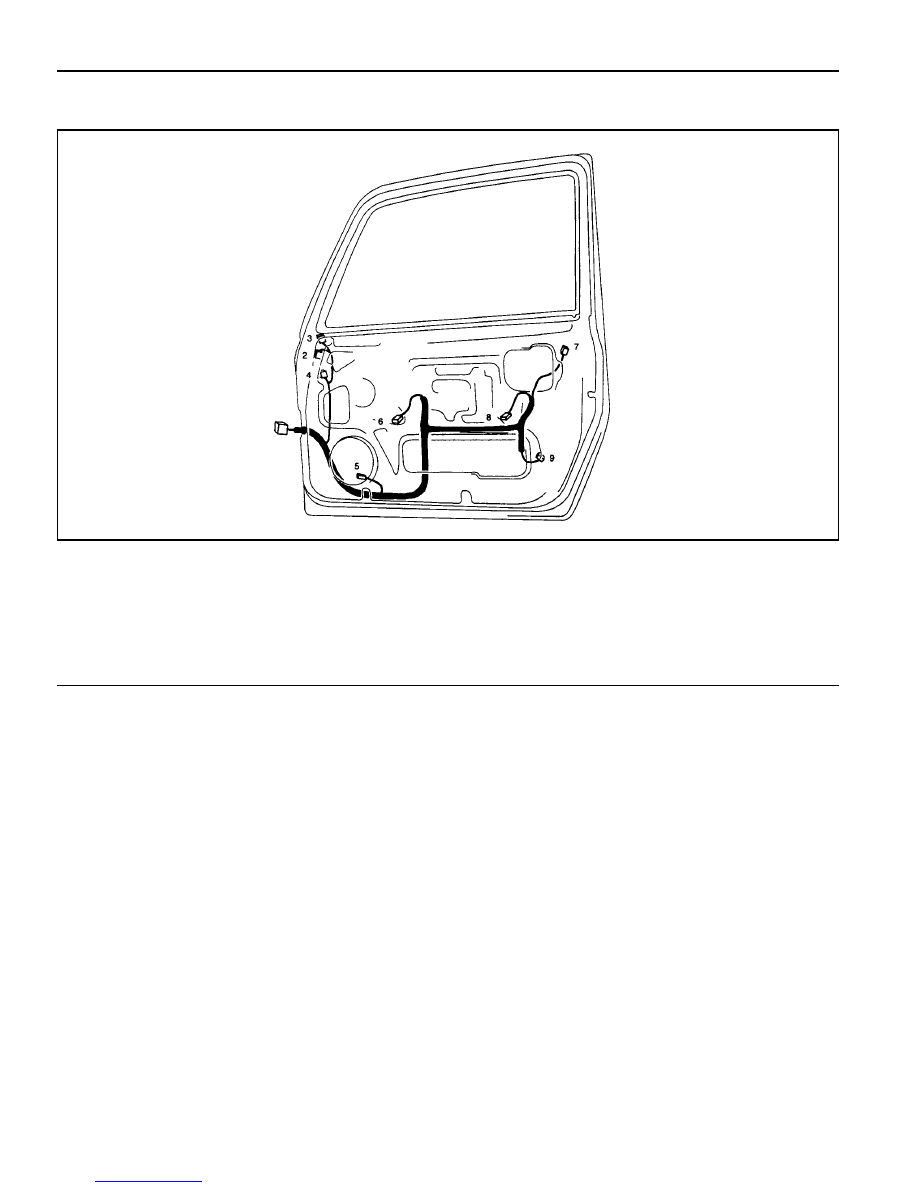

9A-18  BODY WIRING SYSTEM

1 Main Wiring Connector
2 Tweeter Speaker
3 Outside Mirror Motor
4 Power Window Motor (Sub)
5 RH Front Speaker

6 Power Window Switch(Sub)
7 Door Cylinder Switch
8 Door Lamp
9 Door Lock Actuator

Passenger's Door

BODY WIRING SYSTEM  9A-19

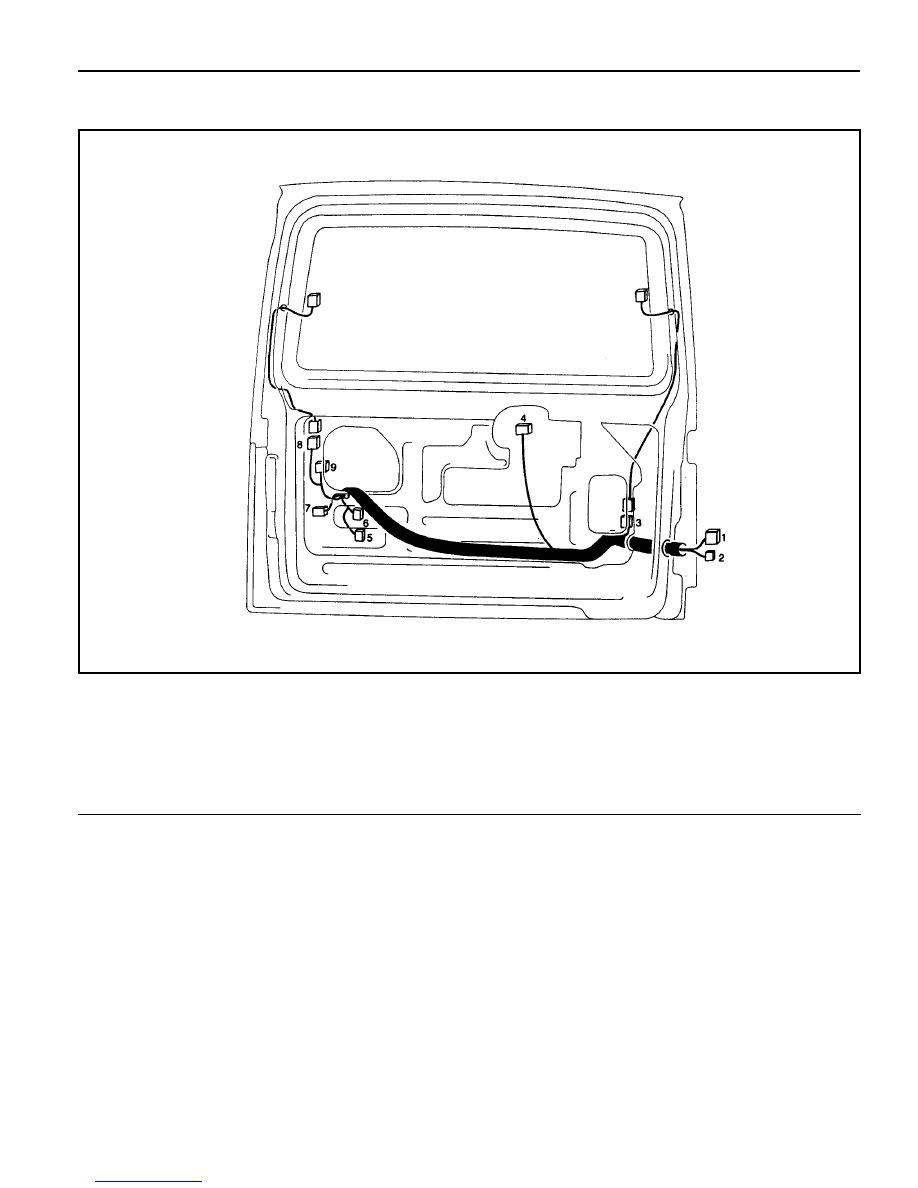

TAIL GATE

1 Floor Wiring Connector
2 Floor Wiring Connector
3 Rear Heated Glass (+)
4 Rear Wiper Motor
5 Rear Washer Motor

6 Linkage Lamp
7 Tail Gate Lock Actuator
8 Rear Heated Glass (+)
9 Tail Gate Cylinder Switch

SECTION 9B

LIGHTING  SYSTEM

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

SPECIFICATIONS

BULB USAGE CHART

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  9B-1

Bulb Usage Chart . . . . . . . . . . . . . . . . . . . . . .  9B-1

Schematic and Routing Diagrams . . . . . . . .  9B-2

Tail Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9B-2

Head Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . .  9B-3

Turn Signal Lamp and Hazard Lamp . . . . . . . .  9B-4

Back-Up Lamp and Stop Lamp . . . . . . . . . . . .  9B-5

Front and Rear Fog Lamp . . . . . . . . . . . . . . .  9B-6

Room Lamp . . . . . . . . . . . . . . . . . . . . . . . . . .  9B-7

Maintenance  and  Repair . . . . . . . . . . . . . . .  9B-8

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9B-8

Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9B-8

Position Lamp

Head Lamp

Turn Signal Lamp

Room Lamp

Door Courtesy Lamp

Front Fog Lamp

Stop Lamp

Back up Lamp

Application

Watt/Quantity

5W / 2

5W / 2

5W / 2

55W / 2

60W / 2

27W / 2

21W / 2

5W / 2

8W / 2

10W / 1

8W / 1

5W / 2

55W / 2

21W / 2

21W / 2

Front

Rear

License Plate

Low Beam

High Beam

Front

Rear

Side

Front Room

Center Room

Luggage Room

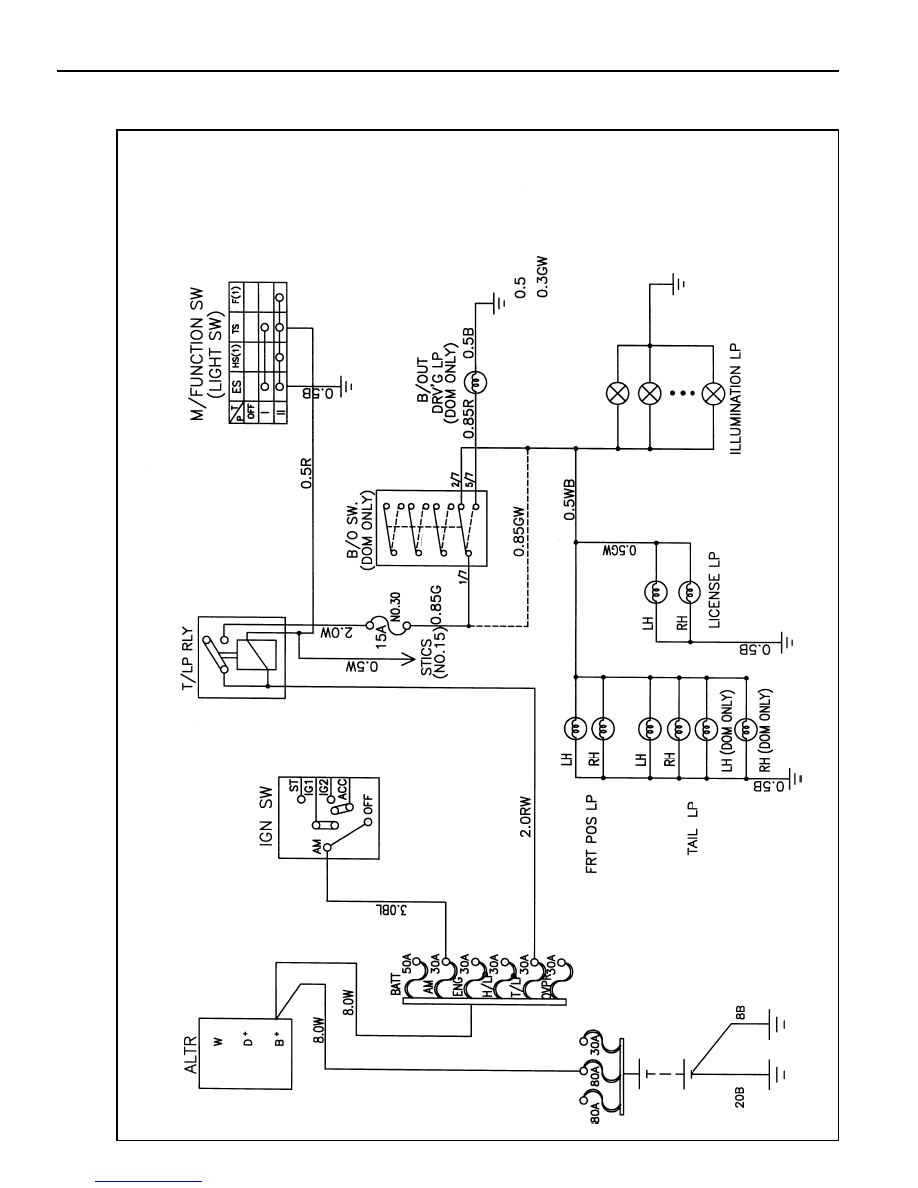

9B-2  LIGHTING SYSTEM

TAIL LAMP

SCHEMATIC AND ROUTING DIAGRAMS
