LF45/55 series

Removal and installation

SINGLE REAR AXLE 11.26

4-1

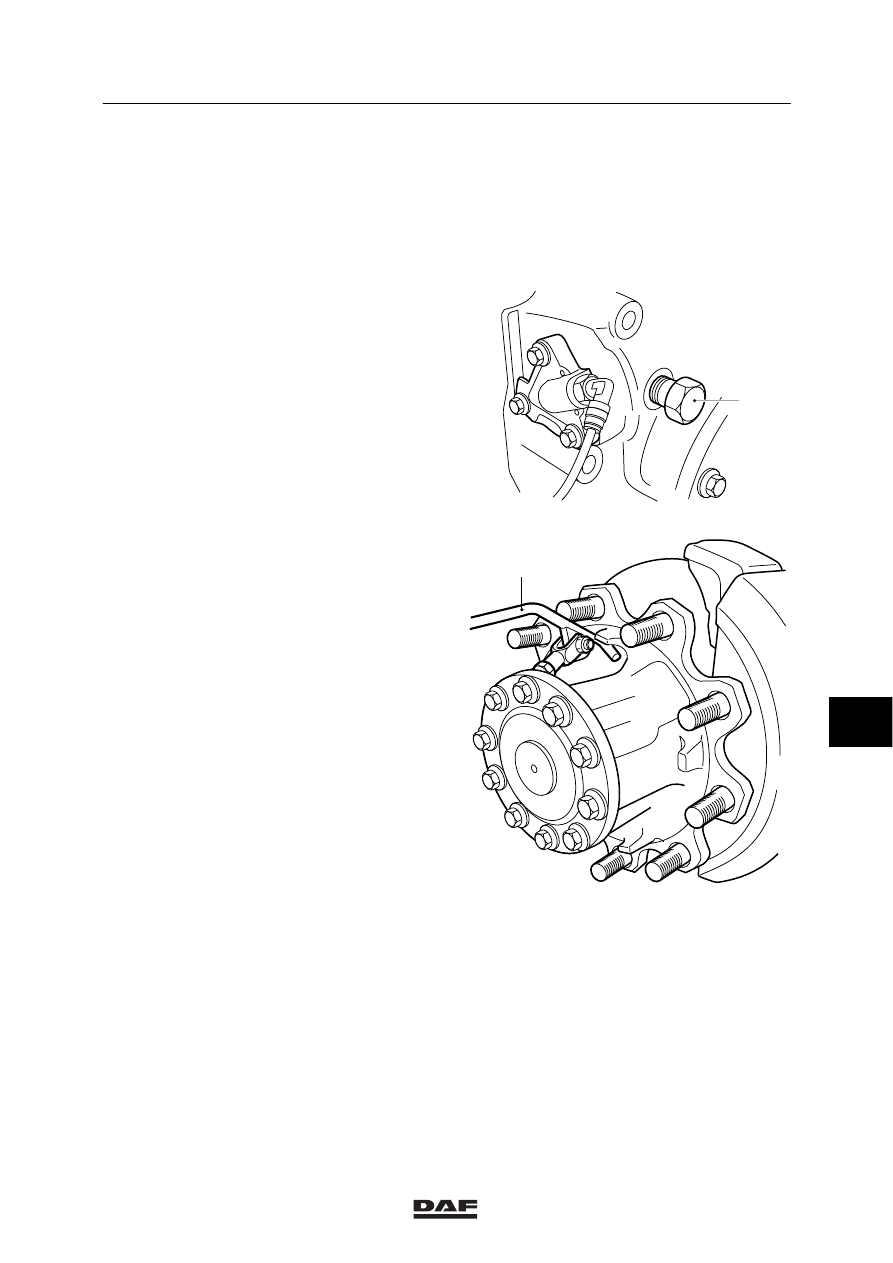

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, STUB AXLES

Removing stub axles
1.

Jack up the rear axle and support it on
stands.

2.

Engage the differential lock. Check that the
axle is blocked. Replace the switch by the
special tool (DAF No. 1329447), see (A).
This is to prevent the selector sleeve from
falling into the differential when removing
the stub axle.

A8 00 396

A

3.

Remove the stub axle attachment bolts.

4.

Remove the stub axle using special tool
(DAF No. 0694980), if required, see (B).
When the stub axle comes loose, a small
amount of oil may leak out. Collect this oil.

Installing stub axles
1.

Clean the mating surfaces of the stub axle
flange and wheel hub unit.

2.

Apply the specified sealant to the mating
surface of the stub axle flange. See main
group “Technical data”.

3.

Fit the stub axle. Tighten the stub axle
attachment bolts to the specified tightening
torque. See main group “Technical data”.

4.

Engage the differential lock and remove the
special tool from the differential lock. Install
the switch.

B

A8 00 382

8

ᓻ 200313

8

SINGLE REAR AXLE 11.26

Removal and installation

LF45/55 series

4-2

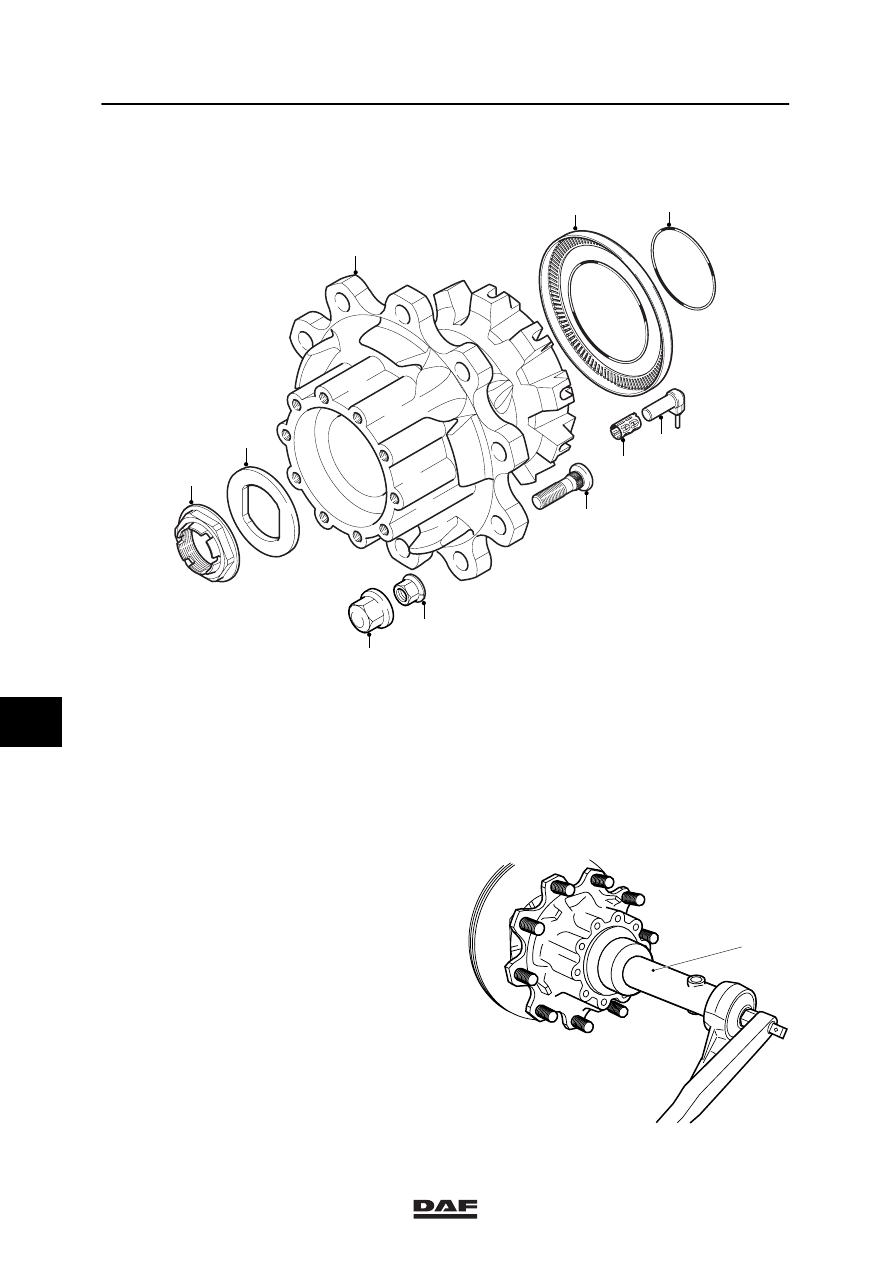

4.2 REMOVAL AND INSTALLATION, WHEEL HUB UNIT

1

2

3

4

5

8

6

7

9

10

A8 00 348

Removing the wheel hub unit
1.

Jack up the rear axle and support it on
stands.

2.

Remove the wheels.

3.

Remove the brake caliper.

4.

Remove the stub axle.

5.

Remove the hub nut (1) using the hub nut
wrench (A), which is part of the special tool
set (DAF No. 1329496). Loosen the hub nut
(1), using a torque amplifier to do so.

6.

Remove the thrust washer (2).

A

A8 00 405

8

ᓻ 200313

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 11.26

4-3

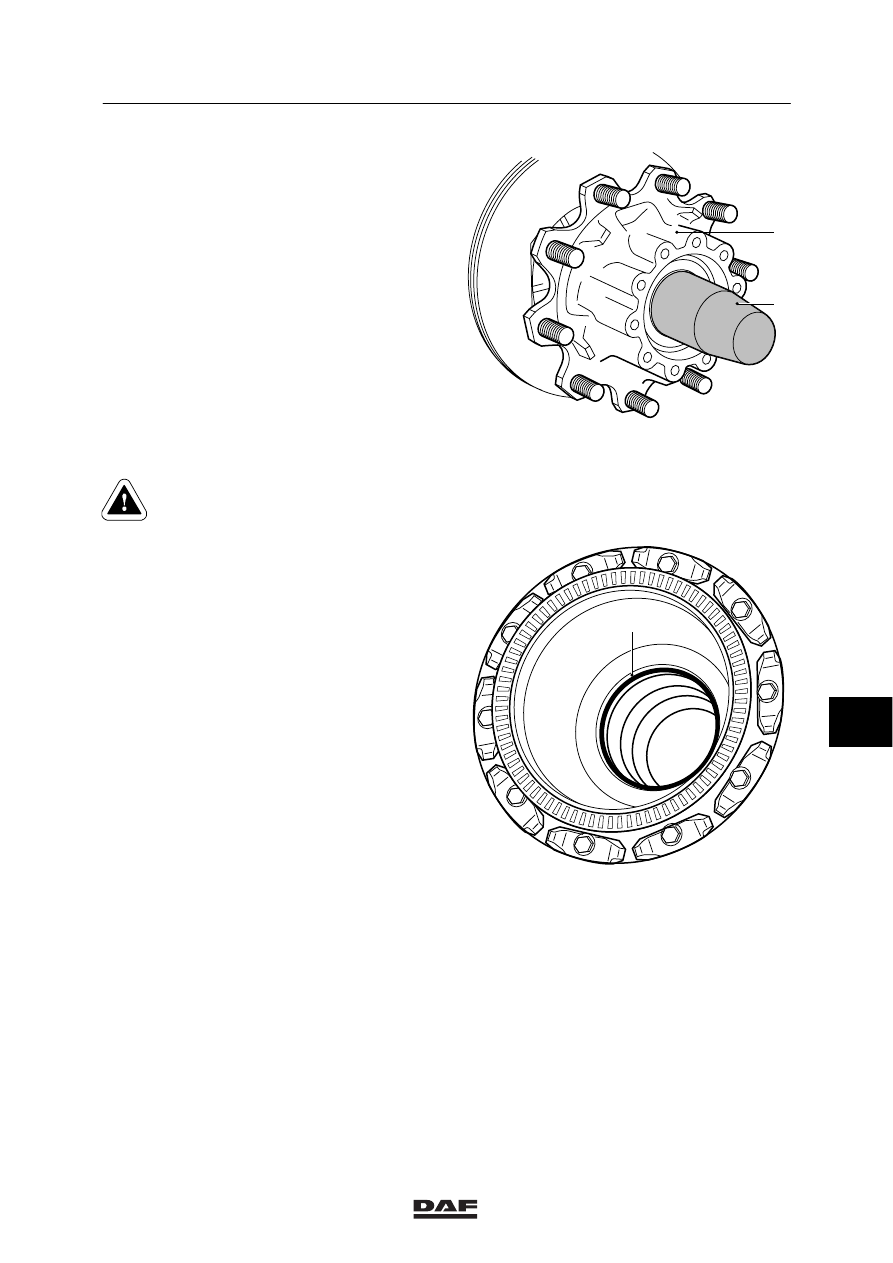

7.

Install the guide sleeve (A), which is part of
the special tool set (DAF No. 1329496), on
the axle journal.

8.

Attach the wheel hub unit (3) securely to a
movable lifting device.

9.

Slide the wheel hub unit (3) from the axle
journal using the lifting device.
Take care that the wheel hub unit (3) does
not rest on the guide bush (A) as the latter
is not strong enough to take the weight of
the wheel hub unit (3).

Installing the wheel hub unit
1.

Check the wheel-speed sensor ring and the
seals in the wheel hub unit (3) for damage.

2.

Check the axle journal screw thread
carefully for damage.

You must never fit a wheel hub unit
on an axle journal with damaged
screw thread.

3

A

A8 00 345

3.

Install the O-ring (5) in the wheel hub unit.

5

A8 00 350

8

ᓻ 200313

8

SINGLE REAR AXLE 11.26

Removal and installation

LF45/55 series

4-4

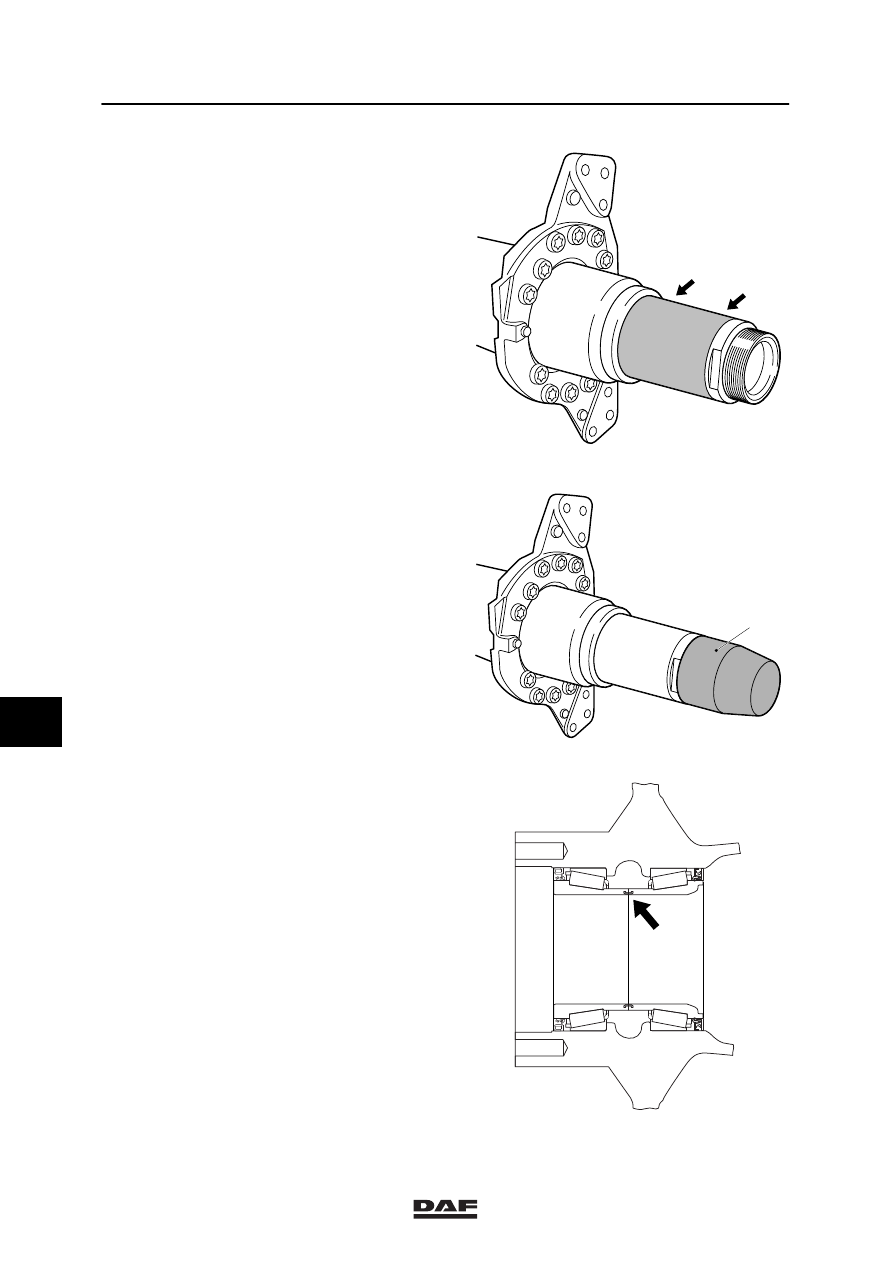

4.

Apply a thin and even layer of the specified
anti-corrosion agent to the axle journal. See
main group “Technical data”.

Note:
Do not apply too much anti-corrosion agent
to the axle journal. When installing the
wheel hub unit, the excess anti-corrosion
agent will collect at the backside of the
wheel hub. When the vehicle is used in
daily operation, this anti-corrosion agent
can leak out so that it looks as if the oil seal
leaks.

A8 00 344

5.

Install the guide sleeve (A), which is part of
the special tool set (DAF No. 1329496), on
the axle journal.

A

A8 00 343

6.

Check that the spring clip, located between
the inner bearing races, is positioned
correctly.

;;;;;;;

;;;;;;;

;;;;;;;

;;;;;;;

;;

;;

;;

;

;

;

;

;;

;;

;;

;

;

;;

;;

;;;

;

;;

;;

;

;

;;

;;

;;;

;

;;

;

;

;;;;;;;

;;;;;;;

;;;;;;;

;;

;;

;;

;

;

;

;

;;

;;

;

;

;;

;;

;;;

;;

;

;

;;

;;;

;;;

;

;;

;

;

A8 00 434
