DAF LF45, LF55 Series. Manual - part 597

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 10.20

4-5

11. Fit the stub axle.

12. Fit the brake caliper.

13. Put the wheels back on.

14. Check the ABS system for proper

operation.

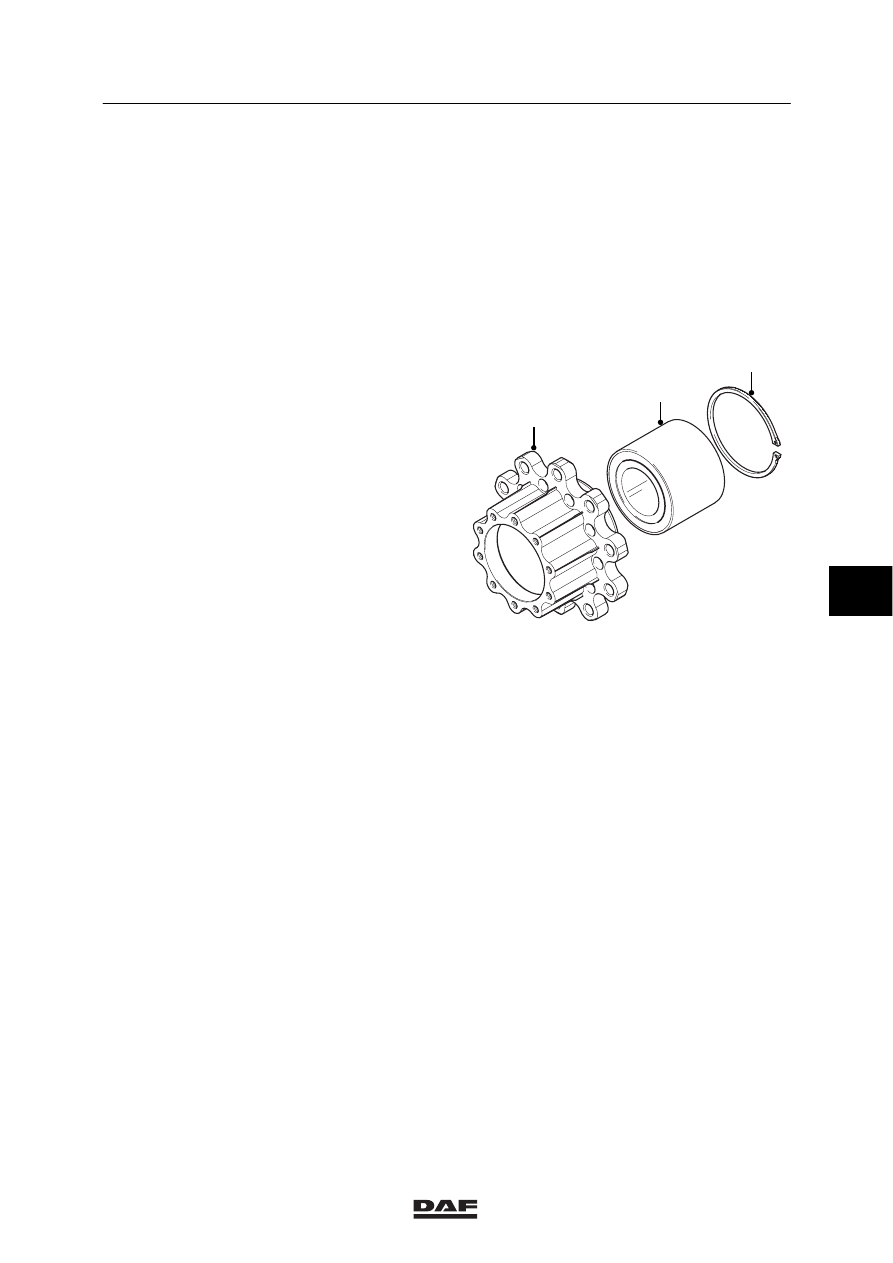

4.3 REMOVAL AND INSTALLATION, COMPACT BEARING

Removing compact bearing
1.

Remove the wheel hub (1).

2.

Remove the spring washer (3).

3.

Remove the compact bearing (2) from the
wheel hub using a press.

Installing compact bearing
1.

Fit the compact bearing (2) to the wheel
hub (1) using a press.

2.

Fit the spring washer (3).

3.

Install the wheel hub.

3

1

2

A8 00 377

6

ᓻ 200313

8

SINGLE REAR AXLE 10.20

Removal and installation

LF45/55 series

4-6

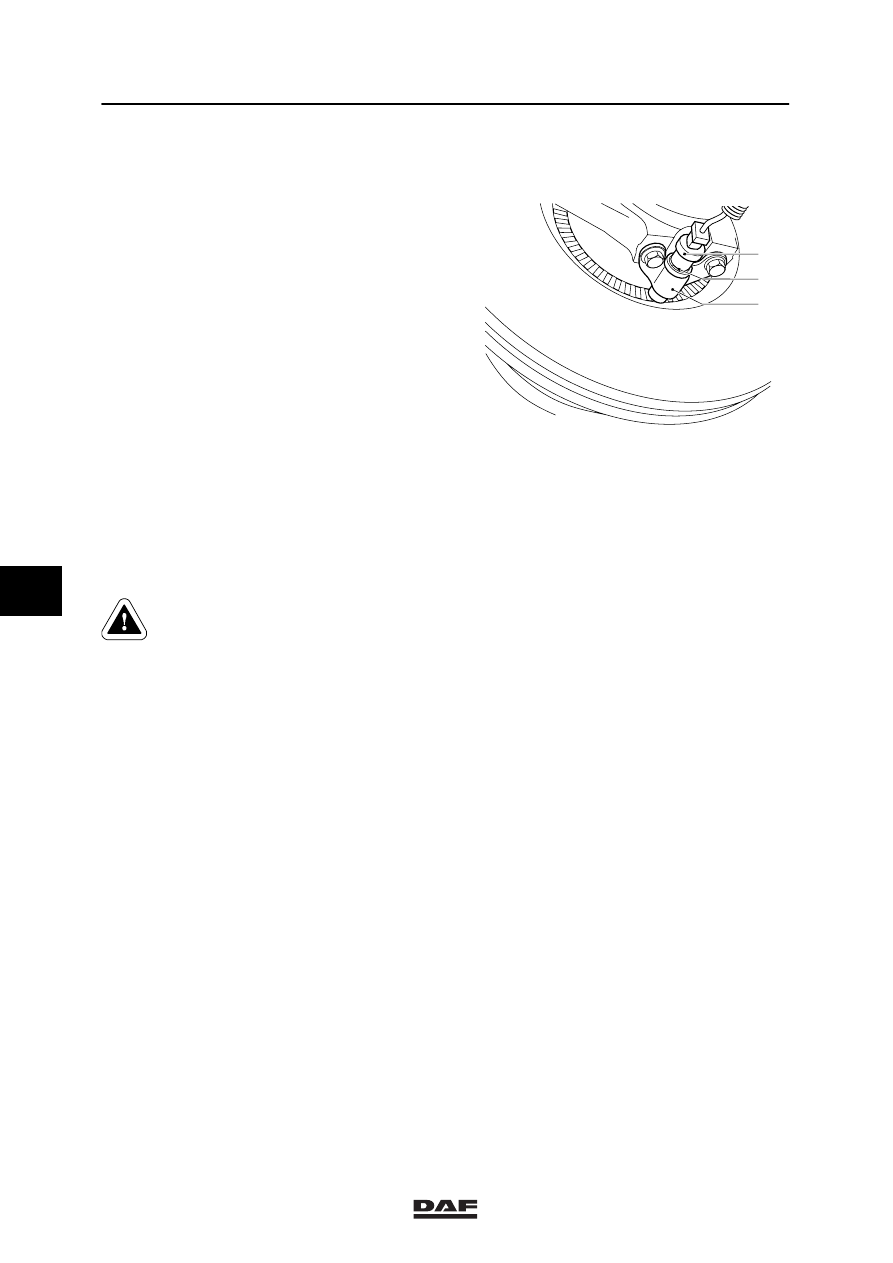

4.4 REMOVAL AND INSTALLATION, WHEEL-SPEED SENSOR

Removing the wheel-speed sensor
1.

Remove the wheel-speed sensor (1) from
the holder (3).

2.

Cut the clamping strips attaching the cable.

3.

Unplug the connector and remove the
wheel-speed sensor.

Installing the wheel-speed sensor
1.

Clean the wheel-speed sensor (1) and the
clamping sleeve (2). If necessary, replace
the clamping sleeve (2).

2.

Apply the specified anti-corrosion agent to
the circumference of the wheel-speed
sensor (1). See main group “Technical
data”.

3.

Fit the wheel-speed sensor (1) in the holder
(3). Press it against the sensor ring
manually.
While the vehicle is being driven, the air
gap between the sensor and the sensor ring
is adjusted automatically.

Never tap the sensor with a
hammer. This may damage both the
sensor and the sensor ring.

4.

Fit the connector and secure the cable with
clamping strips.

5.

Check the ABS system for proper
operation.

A8 00 435

2

3

1

6

ᓻ 200313

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 10.20

4-7

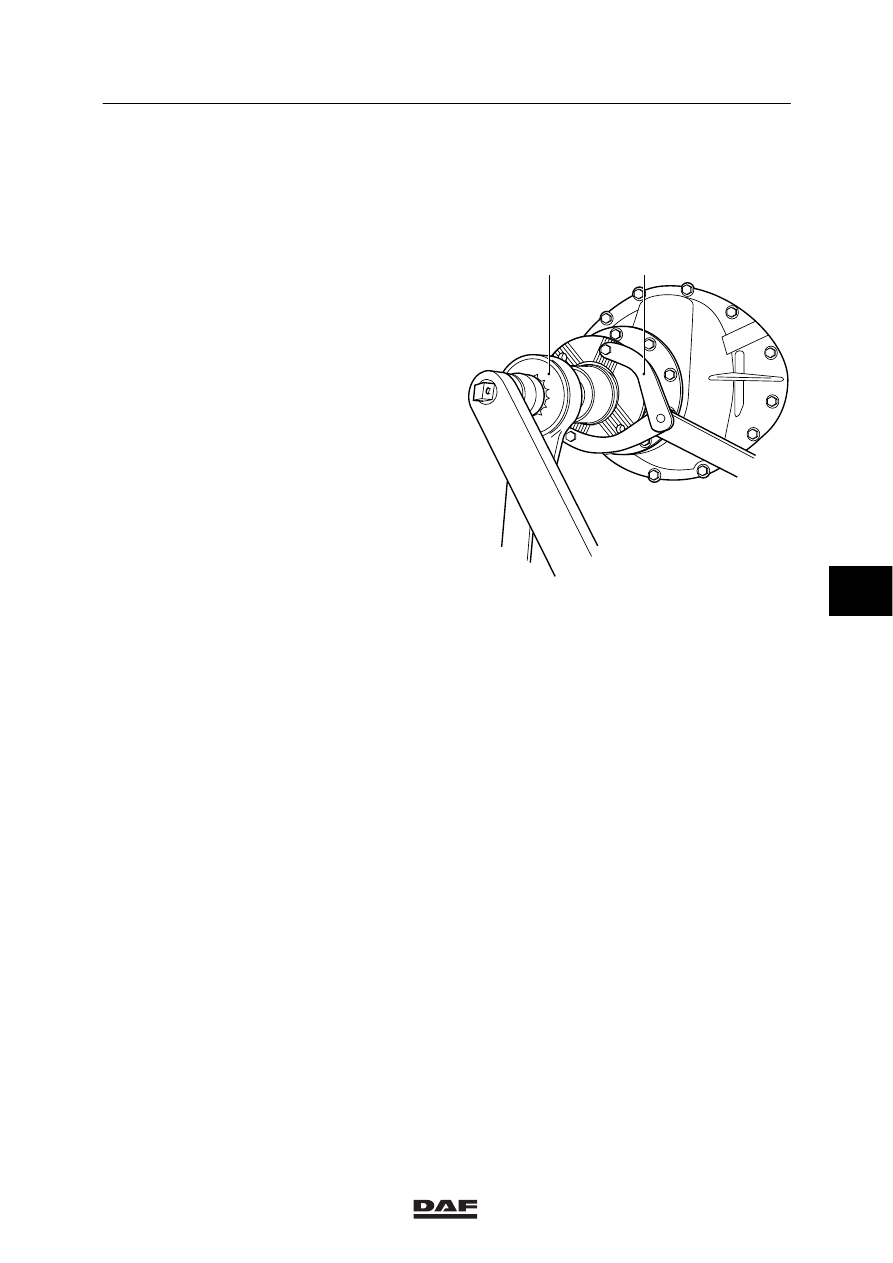

4.5 REMOVAL AND INSTALLATION, DRIVE FLANGE

Removing drive flange
1.

Remove the prop shaft from the drive
flange.

2.

Fit the special tool (B) (DAF No. 0484977)
on the drive flange to prevent it from
turning. Remove the drive flange nut using
a torque amplifier (A).

3.

Remove the drive flange. If necessary, use
a puller.

Installing drive flange
1.

Before installation check the drive flange
along the oil seal running surface for
grooves and/or sharp edges. If required,
replace the drive flange.

2.

Fit the drive flange.

3.

Replace the drive-flange nut.

4.

Apply a small amount of oil to the abutting
surface of the drive flange nut.

5.

Fit the special tool (B) (DAF No. 0484977)
on the drive flange to prevent it from
turning. Fit the drive-flange nut. Use a
torque amplifier (A) to tighten the drive
flange nut to the specified tightening torque.
See main group “Technical data”.

6.

Fit the prop shaft to the drive flange.

A

B

A8 00 386

6

ᓻ 200313

8

SINGLE REAR AXLE 10.20

Removal and installation

LF45/55 series

4-8

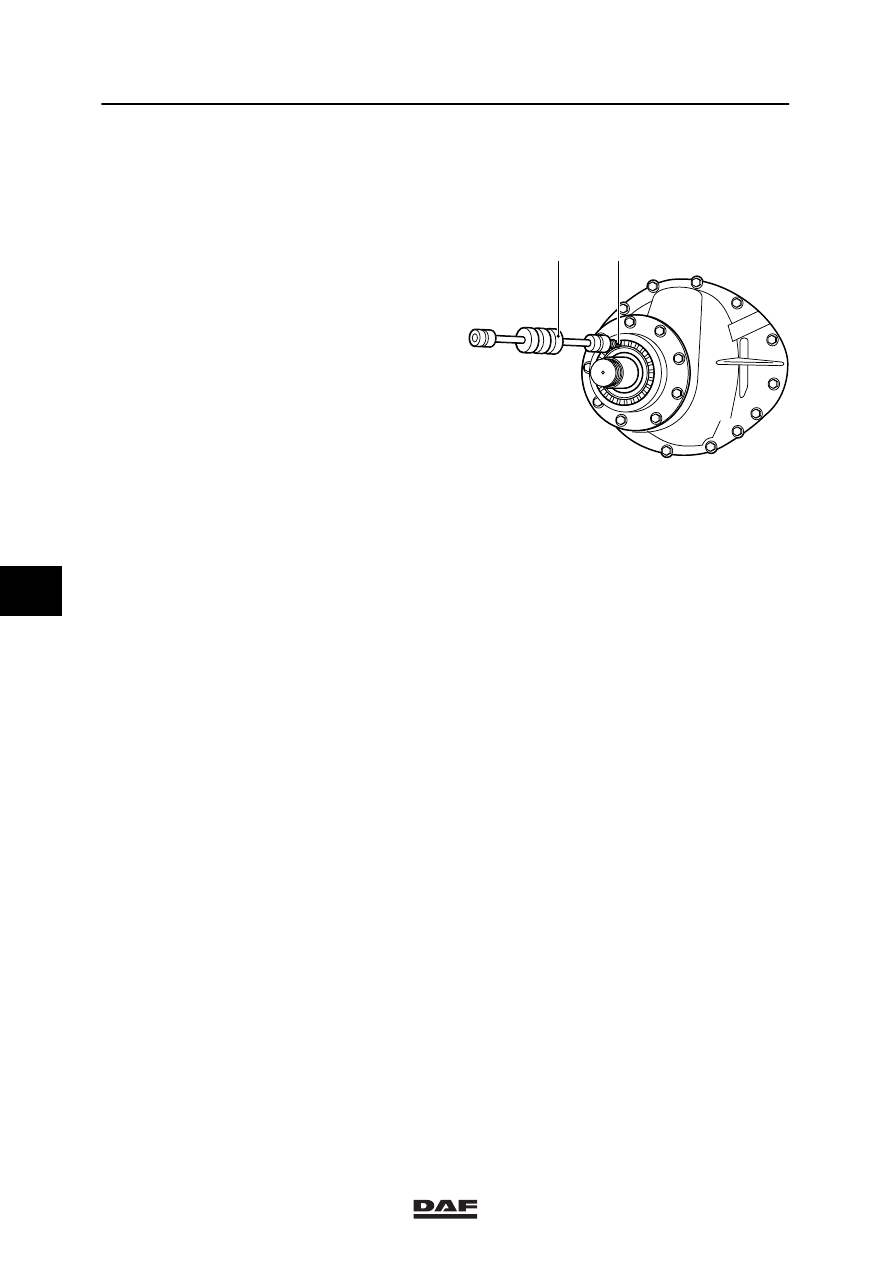

4.6 REMOVAL AND INSTALLATION, PINION OIL SEAL

Removing pinion oil seal
1.

Remove the drive flange.

2.

Drill two holes into the oil seal and screw
the special tool (B) (DAF No. 0484899) into
the oil seal. Pull the oil seal from the pinion
housing using the special tool (A)
(DAF No. 0694928).

Installing pinion oil seal
1.

Use the special tool (DAF No. 1310407) to
fit the oil seal such that the marking
“outside “ is pointing outward.

2.

Fit the drive flange.

A

B

A8 00 381

6

ᓻ 200313
