LF45/55 series

Removal and installation

SINGLE REAR AXLE 10.20

4-9

4.7 REMOVAL AND INSTALLATION, DIFFERENTIAL

Removing differential
1.

Drain the oil from the differential. See
chapter “Draining and filling”.

2.

Remove the prop shaft from the drive
flange.

3.

Remove the stub axles.

4.

Remove the air connection for the
differential lock, if applicable.

5.

Attach the differential securely to a lifting
device.

6.

Remove the attachment bolts and nuts from
the differential.

7.

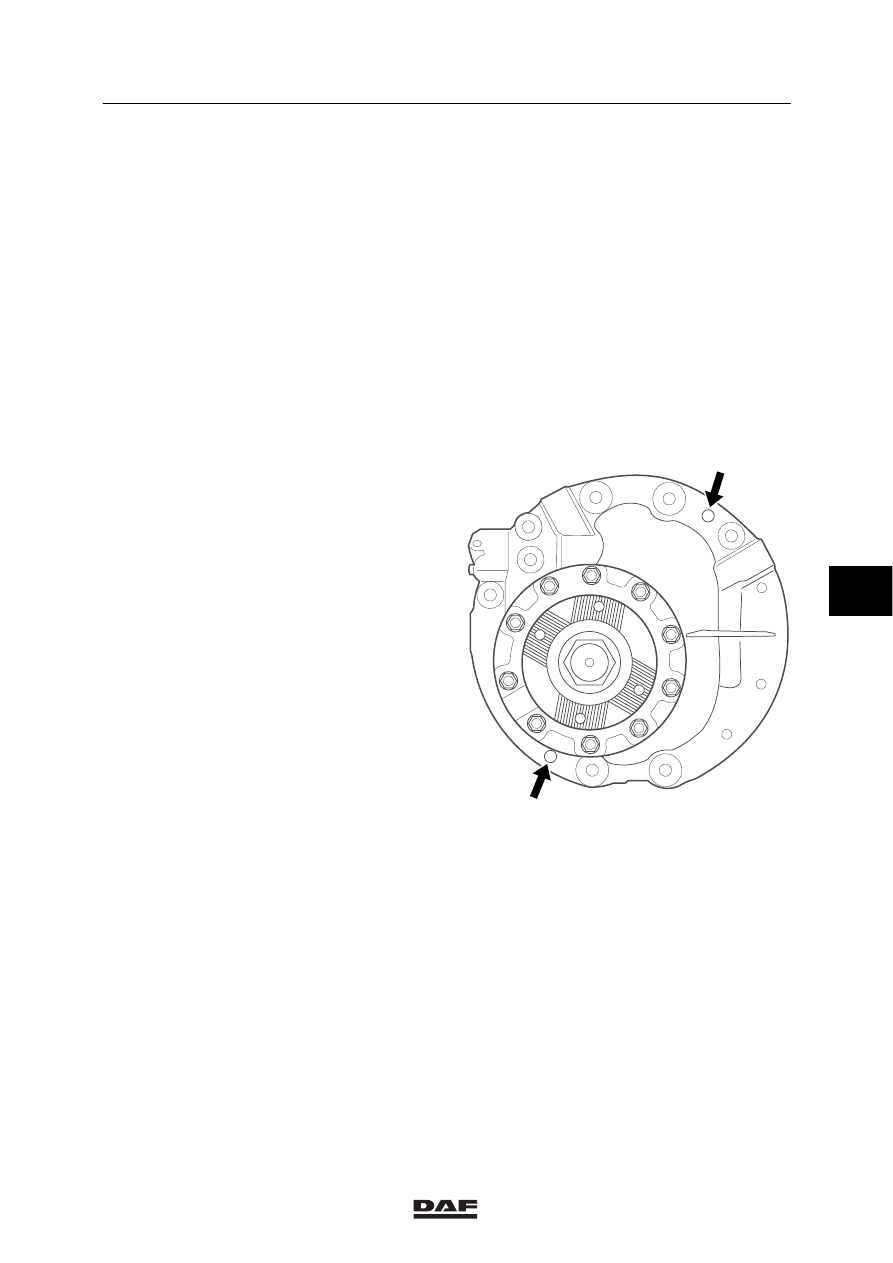

Remove the differential from the axle
housing using two thrust bolts.

Installing differential
1.

Clean the mating surfaces of the axle
housing and the differential housing.
Regrind the mating faces lightly. Do not
damage the mating faces in the process.

2.

Clean and degrease the bolts. Check the
bolts and stud bolts for signs of damage.

3.

Apply a thin, even layer of sealant to the
mating surface and around the bolt holes of
the axle housing.

4.

Apply locking compound to the attachment
bolts. See main group “Technical data”.

5.

Fit the differential into the axle housing. Fit
the attachment bolts and nuts and tighten
them evenly. Tighten the attachment bolts
and nuts to the specified tightening torque.
See “Technical data”.

6.

Fit the air connection to the differential lock.

7.

Fit the stub axles.

8.

Fit the prop shaft to the drive flange.

9.

Fill the differential with oil. See chapter
“Draining and filling”.

A8 00 378

6

ᓻ 200313

8

SINGLE REAR AXLE 10.20

Removal and installation

LF45/55 series

4-10

4.8 REMOVAL AND INSTALLATION, DIFFERENTIAL LOCK

Removing differential lock
1.

Remove the differential.

Do not come near the selector
sleeve when de-aerating the
differential lock.

2.

Pressurise the air connection of the
differential lock. Remove the special tool
(A). Evenly de-aerate the differential lock.

3.

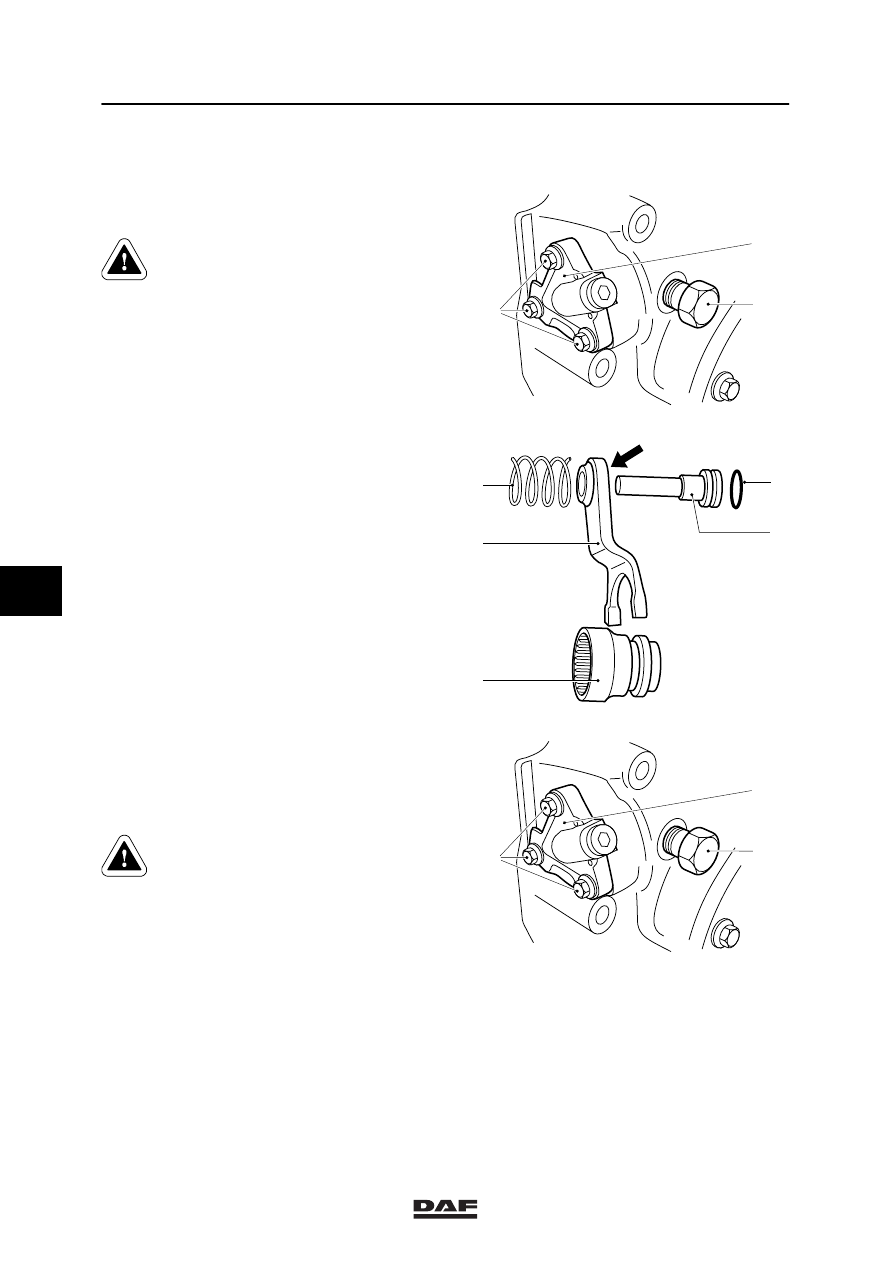

Remove the attachment bolts (1) from the
cylinder cover (2). Remove the cover.

A8 00 395

1

2

A

4.

Remove the piston (5).

5.

Remove the shifting fork (2) and the
selector sleeve (1) with the spring (3).

Installing differential lock
1.

Install the shifting fork (2) and selector
sleeve (1) with the spring (3).

Note:
Make sure that the flat side (see arrow) of
the shifting fork (2) points towards the
piston (5).

2.

Apply a small amount of oil to the seal (4) of
the piston (5).

3.

Install the piston (5).

1

2

4

5

3

A8 00 383

4.

Install the cylinder cover (2) and tighten the
attachment bolts evenly. Tighten the
attachment bolts (1) to the specified
tightening torque. See main group
“Technical data”.

Do not come near the selector
sleeve when de-aerating the
differential lock.

5.

Pressurise the air connection of the
differential lock. Fit special tool (A)
(DAF No. 1329447), so that the differential
lock is blocked.

6.

Install the differential.

A8 00 395

1

2

A

6

ᓻ 200313

8

LF45/55 series

Draining and filling

SINGLE REAR AXLE 10.20

5-1

5. DRAINING AND FILLING

5.1 DRAINING AND FILLING, DIFFERENTIAL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the differential
1.

Position the vehicle on a level surface.

2.

Place a suitable tray beneath the differential
to collect the oil.

3.

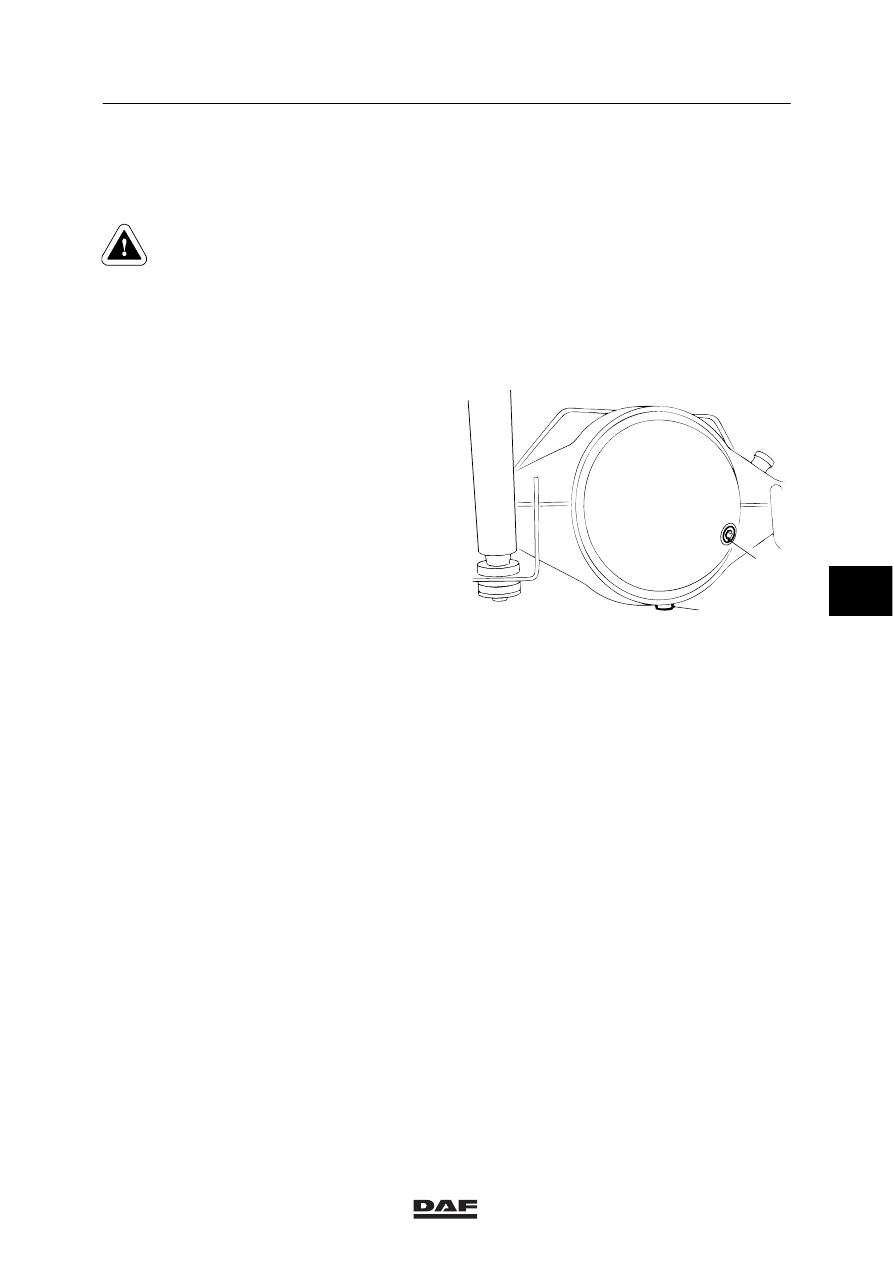

Remove the drain plug (1) and the level
check/filler plug (2). Drain the oil.

4.

Apply sealant to the screw thread of the
drain plug (1). Install the drain plug (1) and
tighten it to the specified tightening torque.
See main group “Technical data”.

Filling the differential
1.

Fill the differential via the level check/filler
plug (2) with the specified and correct
quantity of oil. See main group “Technical
data”.

2.

Check the oil level after 5 minutes; it should
reach up to the level check/filler plug (2).

3.

Apply sealant to the screw thread of the
level check/filler plug (2). Fit the level
check/filler plug (2).

1

2

A8 00 370

6

ᓻ 200313

8

SINGLE REAR AXLE 10.20

Draining and filling

LF45/55 series

5-2
