DAF LF45, LF55 Series. Manual - part 560

7

LF45/55 series

Removal and installation

STEERED TRAILING SWIVEL AXLE

3-15

Installing trailing axle assembly
1.

Check the U-bolts and U-bolt nuts for
corrosion and damage. Replace them if
necessary. If they are to be re-used,
thoroughly clean the thread and remove
any paint.

2.

Lift the axle under the vehicle and fit the
U-bolts.

3.

Install the wheels and tighten the wheel
nuts.

4.

Lower the vehicle and fit the U-bolt nuts.

5.

Tighten the wheel nuts to the specified
tightening torque, see “Technical data”.

6.

Install the steering cylinder.

7.

Fit the brake chamber hoses and the disc
brake cables.

8.

Fit the angle sensor control rod and tighten
the attachment nut to the specified
tightening torque, see “Technical data”.

9.

Fit the angle sensor and wheel speed
sensor connectors.

10. Check the operation of the RAS-EC

system.

9

ᓻ 200322

7

STEERED TRAILING SWIVEL AXLE

Removal and installation

LF45/55 series

3-16

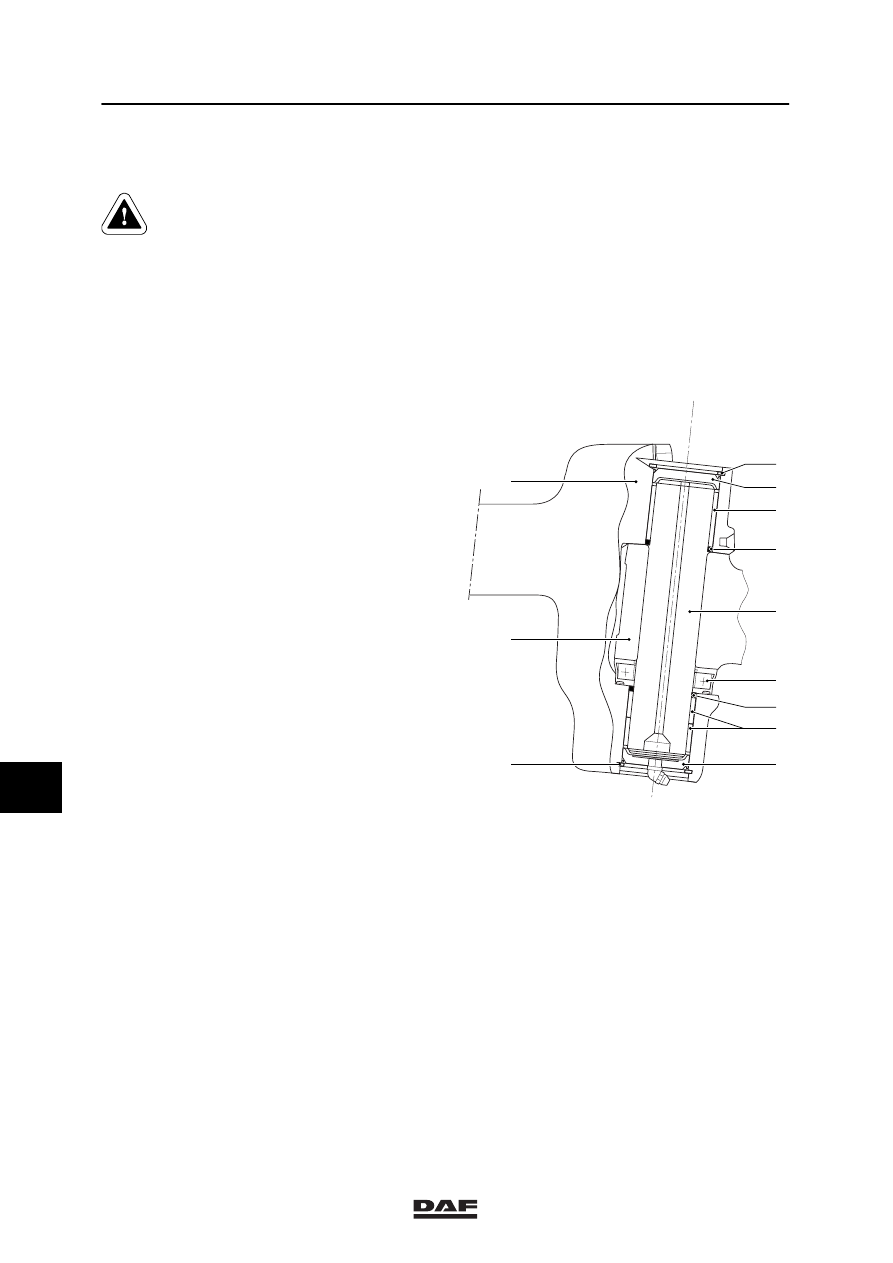

3.11 REMOVAL AND INSTALLATION OF SWIVEL AXLE

A hydraulic press with a calibrated
pressure gauge is required to
remove and install the king pin.

Removing swivel axle
1.

Remove the trailing axle assembly.

2.

Remove the wheel speed sensor.

3.

Remove the track rod.

4.

Remove the compact bearing housing

5.

Remove the circlips (1 and 10) and the
covers (2 and 9).

6.

Remove the grease.

;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;

;

;

;

;

;;

;;;;

;;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;

;;

;

;;

;;

;

;;

;;

;;;;

;;

;;

;;

;;

;;

;;

;

;

;

;

;;

;

;

;

;

;

S 700 659

1

2

7

3

5

6

8

9

10

11

12

4

9

ᓻ 200322

7

LF45/55 series

Removal and installation

STEERED TRAILING SWIVEL AXLE

3-17

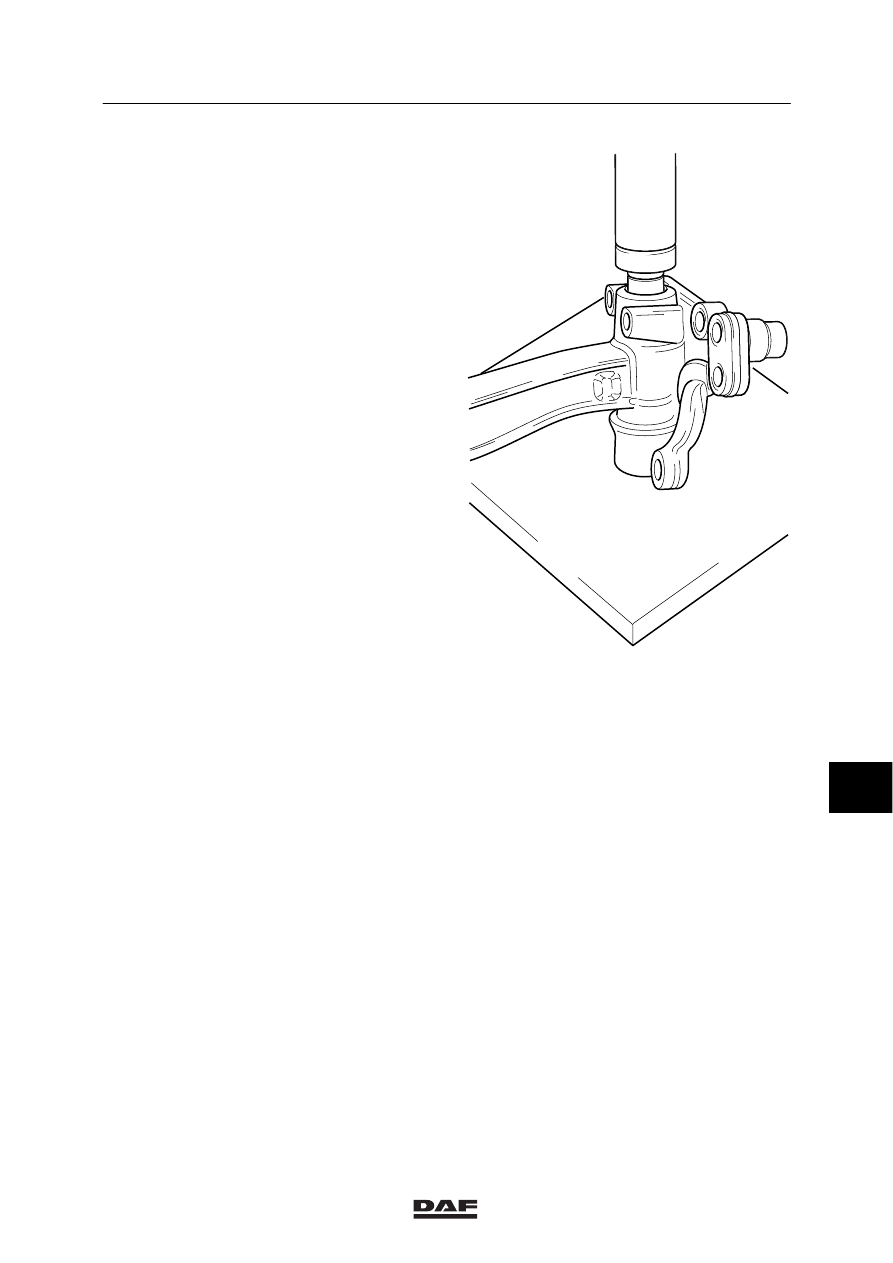

7.

Suspend the axle in the hoist in the correct
manner.

8.

Position the swivel axle underneath the
press, with the bearing bush (3) facing
upwards.

Note:
The king pin must be at right angles to the
press.

9.

Press the king pin carefully out of the swivel
axle.

10. Take the swivel axle off the axle end.

S7 00 730

9

ᓻ 200322

7

STEERED TRAILING SWIVEL AXLE

Removal and installation

LF45/55 series

3-18

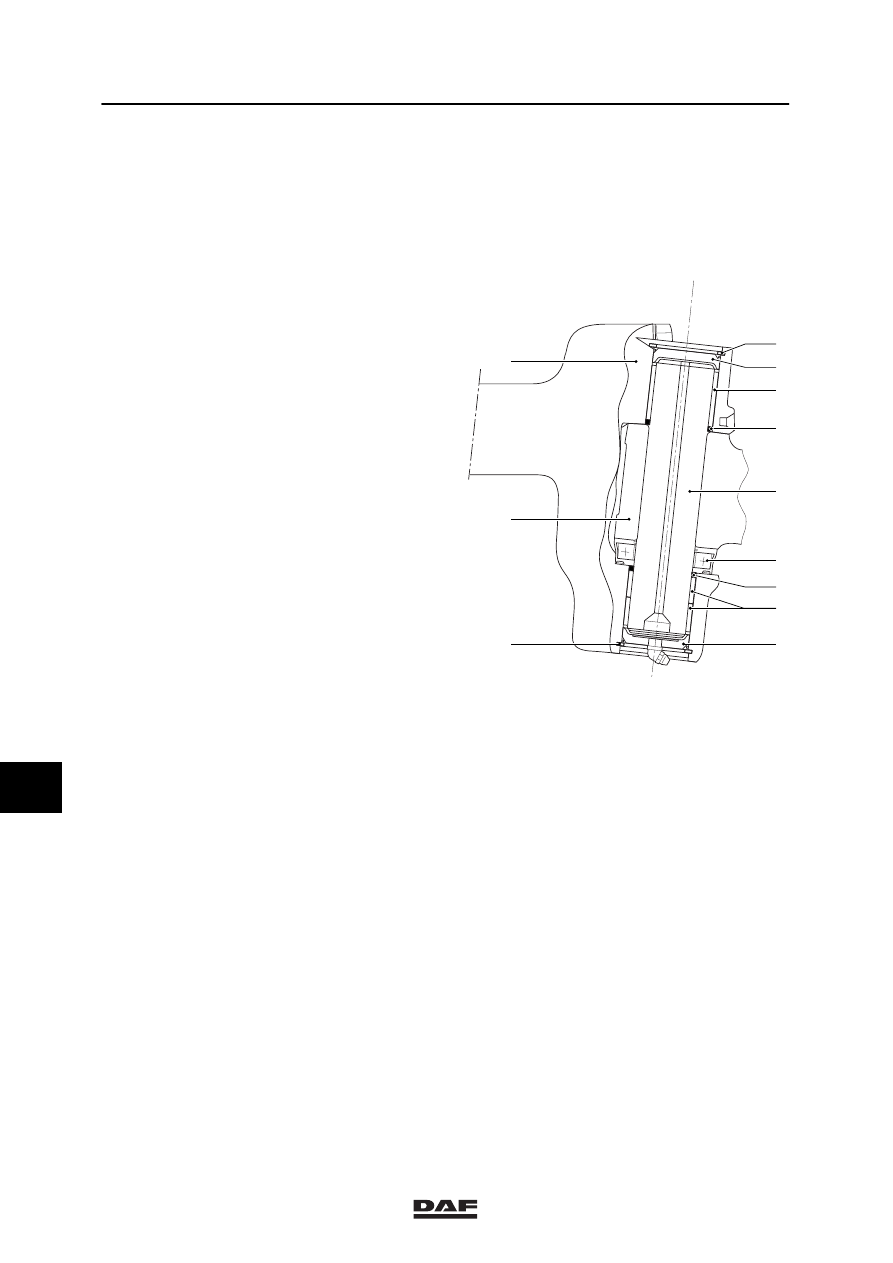

Installing swivel axle

Note:
After a collision or when the camber angle is
incorrect, the swivel axle must be magnaflux
tested. If in doubt, always replace the swivel
axle.

1.

Check the condition of the needle bearings
(8) and the oil seal (7).

2.

Check the bearing bush (3) for grooves and
check the condition of the oil seal (4).

3.

Check the king pin (5) for grooves and
corrosion. Small needle punctures or small
areas of corrosion can be removed using
fine polishing paper. If in doubt, replace the
king pin and the needle bearings.

4.

Lightly lubricate the king pin.

5.

Check the contact surfaces of the thrust
bearing (6), the axle end (11) and the swivel
axle (12) for damage.

6.

Check the thrust bearing for wear.

7.

Apply plenty of grease to the needle
bearings (8).

8.

Position the swivel axle (12) on the press
with the needle bearings pointing upwards.

9.

Position the axle end (11) in the swivel axle.

10. Install the thrust bearing (6) between the

axle end and the swivel axle.

Note:
The thrust bearing must be installed on the
side with the needle bearings, with the
narrow end facing the needle bearings.

;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;

;

;

;

;

;;

;;;;

;;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;

;;

;

;;

;;

;

;;

;;

;;;;

;;

;;

;;

;;

;;

;;

;

;

;

;

;;

;

;;

;

;

S 700 659

1

2

7

3

5

6

8

9

10

11

12

4
