DAF LF45, LF55 Series. Manual - part 561

7

LF45/55 series

Removal and installation

STEERED TRAILING SWIVEL AXLE

3-19

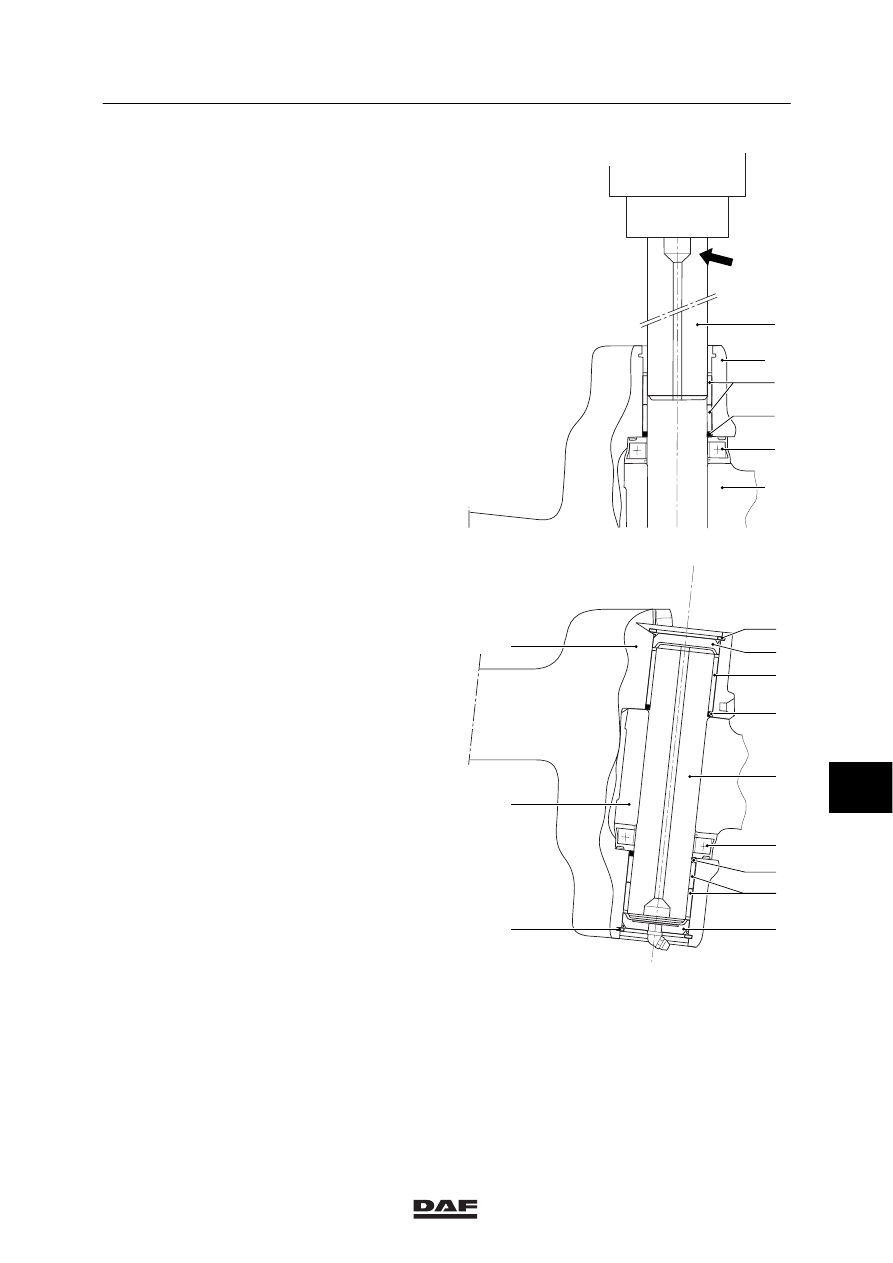

11. Fit the king pin (5) in the swivel axle using a

copper punch.

Note:
The large bore (A) in the king pin must be
at the top.

12. Position the swivel axle underneath the

press.

Note:
The king pin must be at right angles to the
press.

13. Ensure that the swivel axle, the thrust

bearing and the axle end are aligned.

;;

;;

;;;

;;

;;;

;;

;;

;;

;

;;

;

;;

;

;;

;;

;

;

;;;

;;

;;

;

S 700 729

8

4

A

6

5

11

12

14. Press the king pin into the swivel axle with

the specified force, see “Technical data”.

15. Check the O-rings of the covers (2 and 9).

16. Fit the covers and the circlips (1 and 10).

Note:
The cover (9) with the lubricating nipple
goes at the bottom.

17. Thoroughly lubricate the swivel axle (12)

while it is unloaded.
Check whether a collar of grease has
formed at the thrust bearing (6).

18. Check that the swivel axle operates

smoothly and is not getting stuck anywhere.

19. Fit the wheel speed sensor.

20. Fit the compact bearing housing

21. Fit the track rod.

22. Fit the trailing axle assembly.

23. Check the operation of the RAS-EC

system.

;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;

;

;

;

;

;;

;;;;

;;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;

;;

;

;;

;;

;

;;

;;

;;;;

;;

;;

;;

;;

;;

;;

;

;;

;

;;

;

;;

;

;

S 700 659

1

2

7

3

5

6

8

9

10

11

12

4

9

ᓻ 200322

7

STEERED TRAILING SWIVEL AXLE

Removal and installation

LF45/55 series

3-20

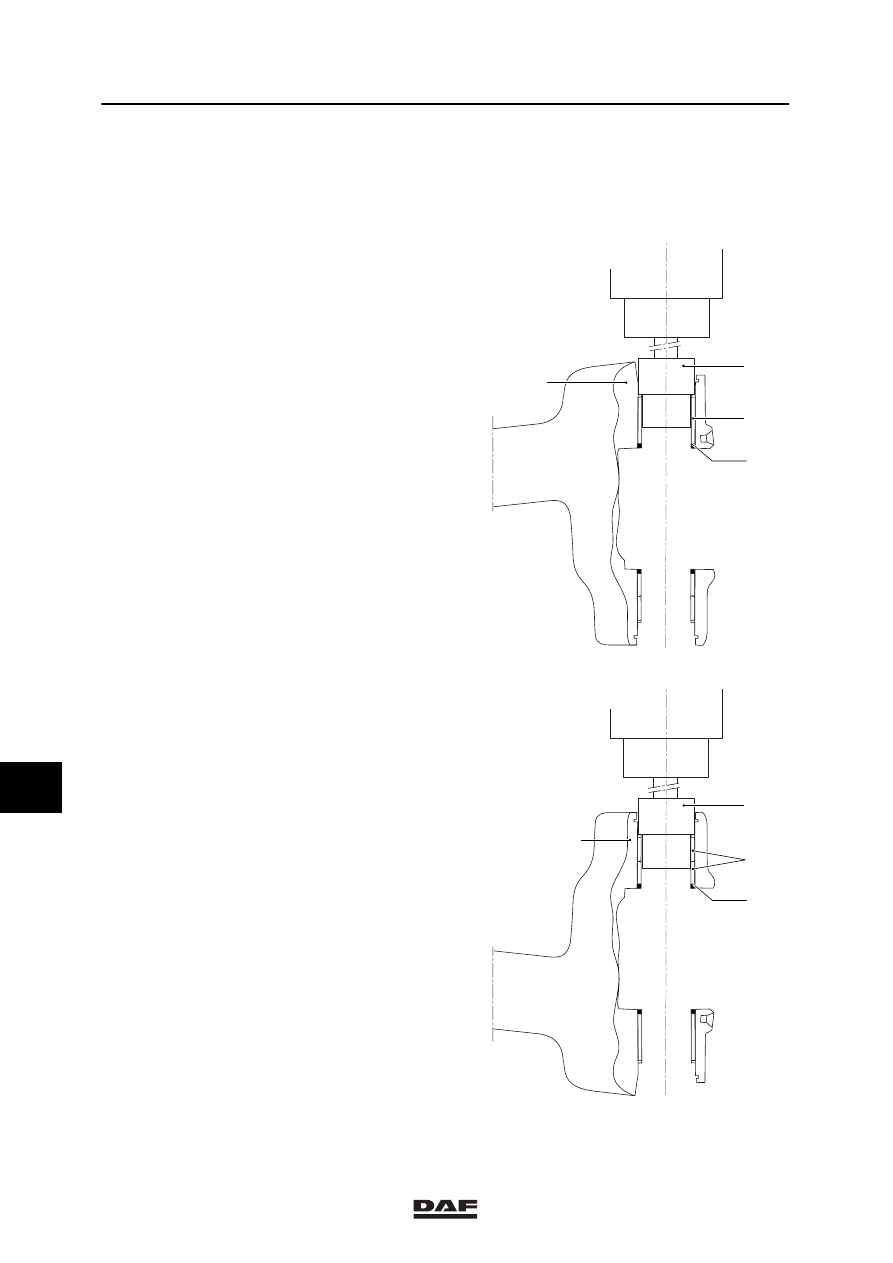

3.12 REMOVAL AND INSTALLATION OF SWIVEL AXLE BEARINGS

Removing swivel axle bearings
1.

Take the swivel axle off the axle end.

2.

Position the swivel axle underneath a
suitable press with the bearing bush (3)
facing upwards.

3.

Fit the special tool (DAF no. 1451994A) (2)
to the bearing bush and press the bearing
bush and the oil seal (4) out of the swivel
axle.

;;

;;;

;;

;;;

;;

;;;

;;

;;;

;;

;

;

;

;

;;

;;

;;

;

;;

;

;;

;;

;

;

;;

;;

;

;

S 700 732

4

1

2

3

4.

Turn the swivel axle around and fit the
special tool (2) (DAF no. 1451994A) to the
needle bearings (3).

5.

Press the needle bearings with the oil seal
(4) out of the swivel axle.

;;

;;

;;;

;;

;;;

;;

;;;

;;

;;;

;

;

;

;

;

;;

;;;

;;

;;

;

;;

;;

;

;

;;

;;

;;

;

S 700 731

3

4

1

2

9

ᓻ 200322

7

LF45/55 series

Removal and installation

STEERED TRAILING SWIVEL AXLE

3-21

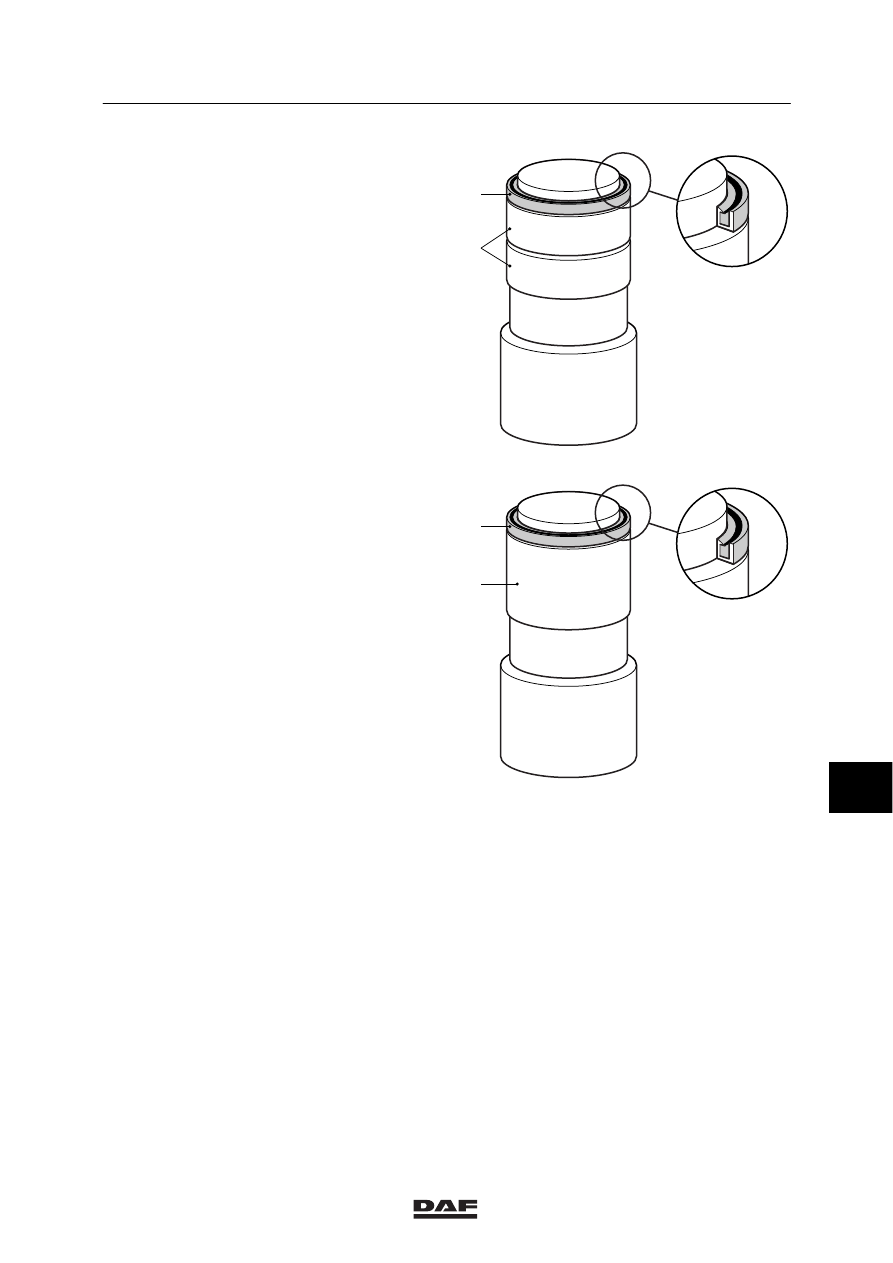

Installing swivel axle bearings
1.

Apply plenty of grease to the needle
bearings (1).

2.

Fit the needle bearings and the oil seal (2)
to the special tool (DAF no. 1451994C).

Note:
The closed side of the oil seal must abut
the needle bearings.

3.

Press the needle bearings and the oil seal
into the swivel axle until the special tool
abuts.

S7 00 701

2

1

4.

Turn the swivel axle around.

5.

Apply plenty of grease to the bearing bush
(3).

6.

Fit the bearing bush and the oil seal (4) to
the special tool (DAF no. 1451994B).

Note:
The closed side of the oil seal must abut
the bearing bush.

7.

Press the bearing bush and the oil seal into
the swivel axle until the special tool abuts.

8.

Fit the swivel axle to the axle end.

S7 00 702

4

3

9

ᓻ 200322

7

STEERED TRAILING SWIVEL AXLE

Removal and installation

LF45/55 series

3-22
