DAF LF45, LF55 Series. Manual - part 550

7

LF45/55 series

Removal and installation

FRONT AXLE, 152N

3-17

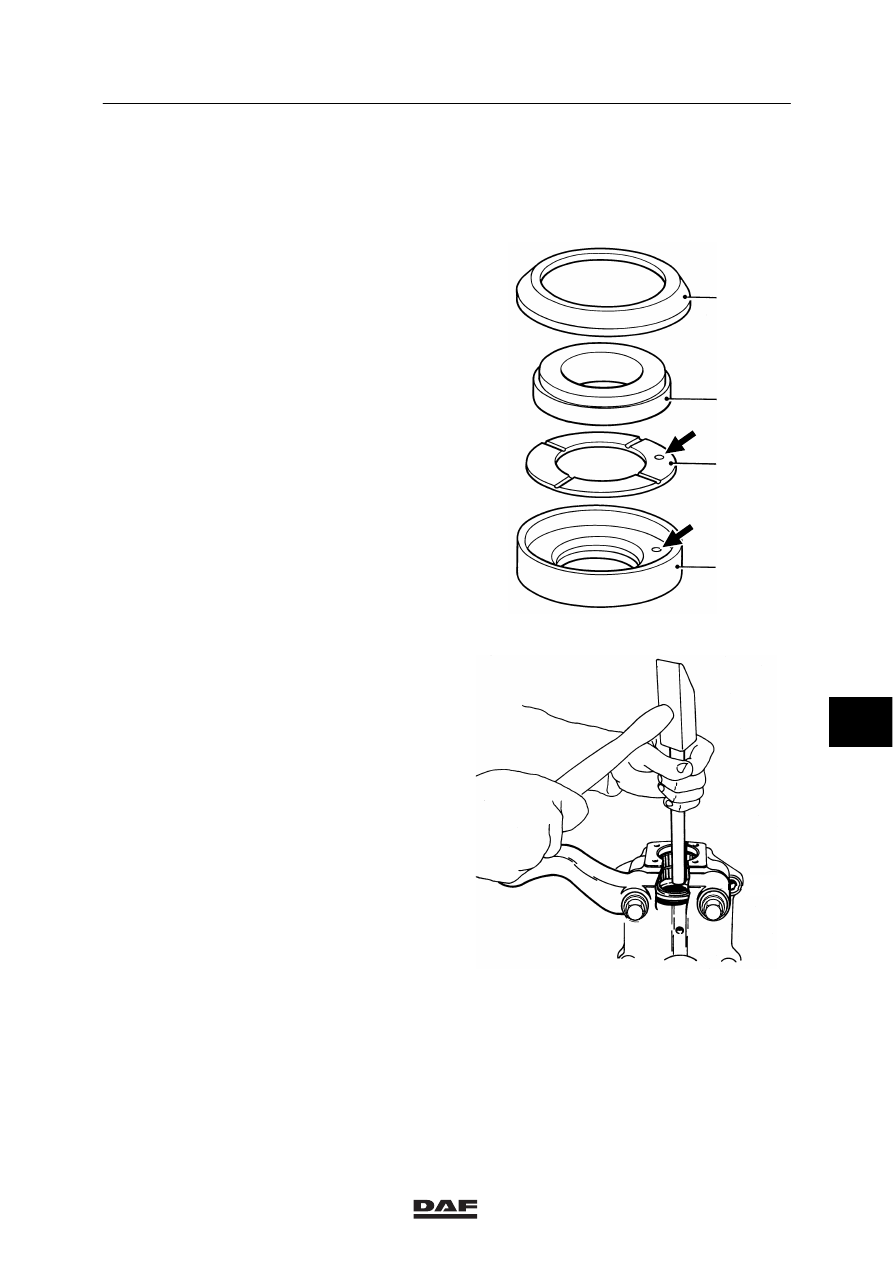

3.9 REMOVAL AND INSTALLATION OF SPLIT THRUST BEARING

Removing split thrust bearing
1.

Take the swivel axle off the axle end.

2.

Take the thrust washer (2) with the clamped
sealing ring (1) and the bearing ring (3) off
the shoulder ring (4).

S7 00 114

3

2

1

4

3.

Tap the shoulder ring (4) out of the swivel
axle using a driver. Make sure that none of
the needles fall out of the needle bearings.

S7 00 551

8

ᓻ 200322

7

FRONT AXLE, 152N

Removal and installation

LF45/55 series

3-18

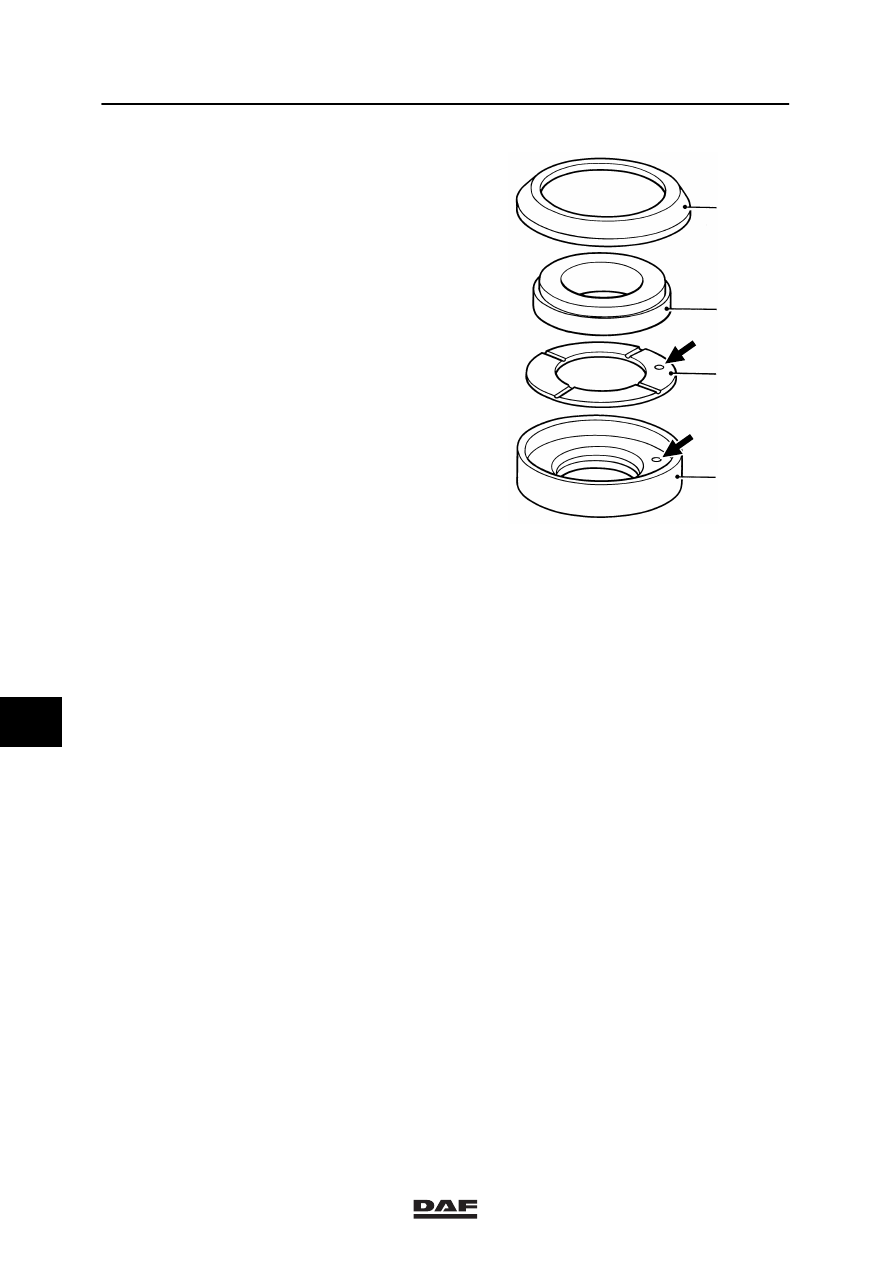

Installing split thrust bearing
1.

Fit the shoulder ring (4) in the swivel axle
using a press or a plastic mallet. Make sure
that none of the needles fall out of the
needle bearings.

2.

Check that the shoulder ring (4) makes
contact with the swivel axle all the way
round.

3.

Fit the bearing ring (3) in the shoulder ring
(4) without greasing it.
Make sure that the bearing-ring cam falls
into the hole in the shoulder ring.

4.

Fit the thrust washer (2) without the sealing
ring (1) to the bearing ring (3).

5.

Install the swivel axle on the axle end and
adjust the axial play using the correct shim,
see “Inspection and adjustment”.

6.

After the correct shim (9) has been found,
take the swivel axle off the axle end.

7.

Dismantle the thrust bearing and apply
plenty of grease to the top (side with ribs
and lubricating grooves) of bearing ring (3).

8.

Fit a new sealing ring (1) to the thrust
washer (2).
Make sure that the top of the sealing ring
(1) is positioned under the top of the thrust
washer (2).

9.

Place the thrust washer (2) on the bearing
ring (3).

10. Fit the swivel axle with the correct shim on

the axle end.

S7 00 114

3

2

1

4

8

ᓻ 200322

7

LF45/55 series

Removal and installation

FRONT AXLE, 152N

3-19

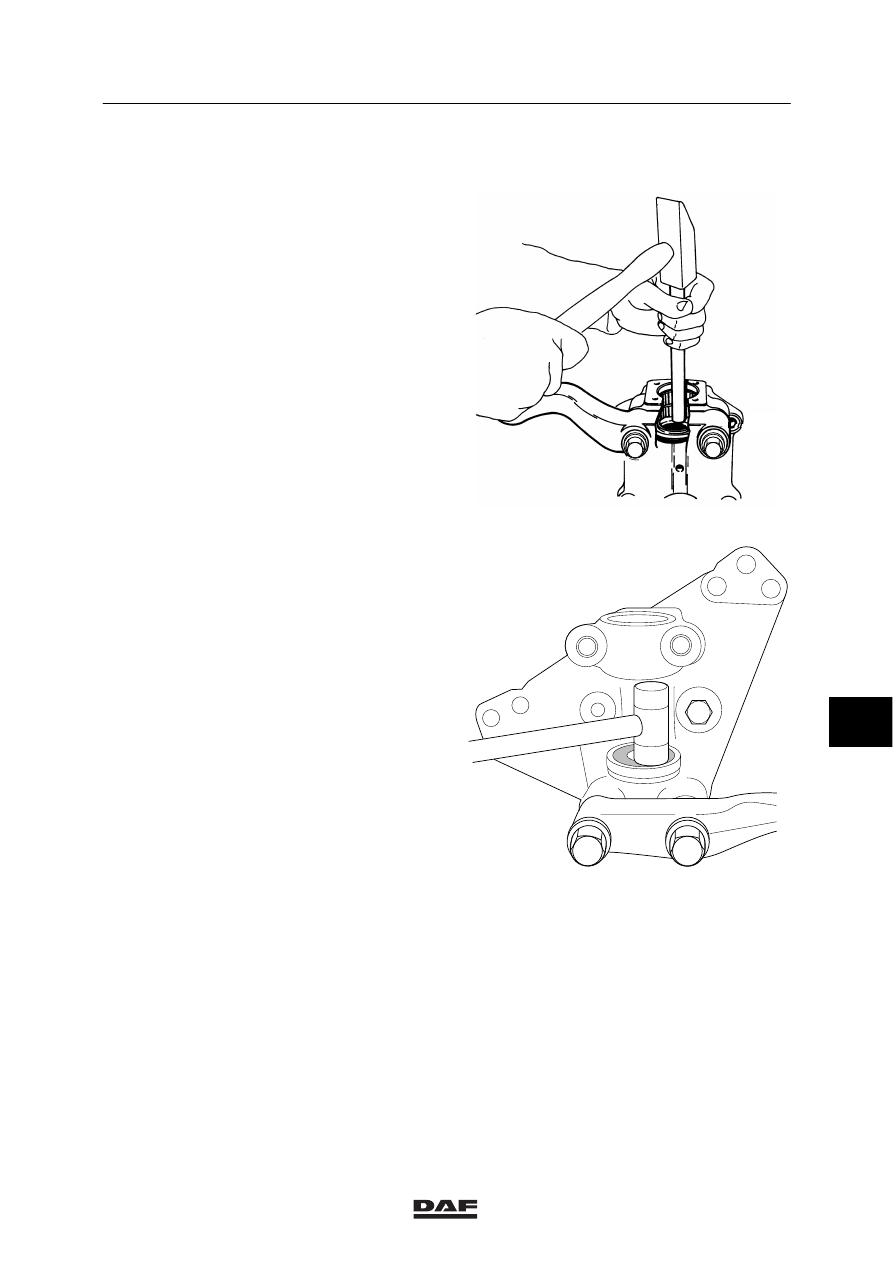

3.10 REMOVAL AND INSTALLATION OF COMPOUND THRUST BEARING

Removing compound thrust bearing
1.

Take the swivel axle off the axle end.

2.

Tap the entire thrust bearing out of the
swivel axle using a driver. Make sure that
none of the needles fall out of the needle
bearings.

S7 00 551

Installing compound thrust bearing
1.

Fit the thrust bearing in the swivel axle
using a press or a plastic mallet. Make sure
that none of the needles fall out of the
needle bearings.

2.

Check that the thrust bearing makes
contact with the swivel axle all the way
round.

3.

Fit the swivel axle to the axle end.

S7 00 553

8

ᓻ 200322

7

FRONT AXLE, 152N

Removal and installation

LF45/55 series

3-20

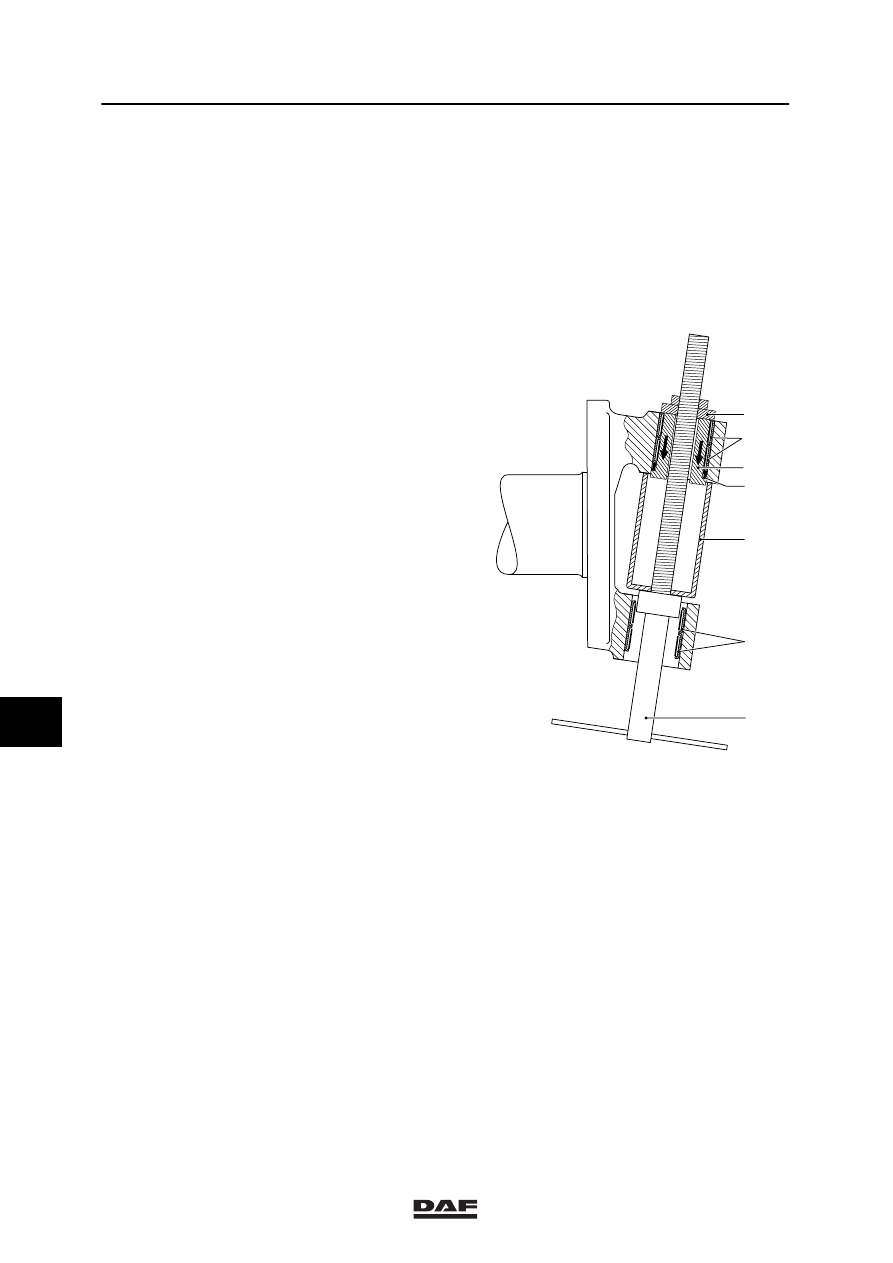

3.11 REMOVAL AND INSTALLATION OF NEEDLE BEARINGS

Removing needle bearings
1.

Take the swivel axle off the axle end.

2.

Remove the thrust bearing.

3.

Use the needle-bearing puller, special tool
(DAF no. 0694827), to remove the needle
bearings.

4.

Insert the bush (C) in the needle
bearings (1).

5.

Place the sleeve (B) on the swivel-axle ear.

6.

Fit the threaded end (A) in the sleeve (B)
and through the bush (C).

7.

Screw the thrust piece (D) onto the
threaded spindle, until it abuts the bush (C).

8.

Pull the needle bearings from the outside to
the inside of the swivel axle (see arrows in
the drawing). When the needle bearings (1)
are taken out of the swivel axle, the oil seal
(2) will also be removed.

9.

The bottom needle bearings (3) are taken
out of the swivel axle in the same way (from
the outside to the inside).

Installing needle bearings
1.

To prevent the needle bearings from
becoming damaged when they are inserted,
use the special tool (DAF no. 0694827).

Note:
The needle bearings have different lengths.
The longest needle bearings must be fitted
in the bottom part of the swivel axle.

2.

Apply plenty of grease to the needle
bearings.

S7 00 550

1

2

3

B

C

D

A

8

ᓻ 200322
