Inspection and adjustment

RESERVOIR AND LINES

2-1

2. INSPECTION AND ADJUSTMENT

2.1 CHECKING STEERING OIL LEVEL

1.

Check the steering oil level when the
engine is not running.

2.

Clean the dipstick and its immediate
surroundings to prevent oil from entering
the reservoir.

3.

Check the fluid level in the reservoir using
the dipstick.

4.

The steering oil level should be between the
marks when the engine is “cold”.

Note:
The level may be above the top mark on
the dipstick when the steering oil is at
operating temperature.

S7 00 676

5

ᓻ 200322

7

RESERVOIR AND LINES

Inspection and adjustment

LF45/55 series

2-2

2.2 CHECKING PIPES

Condition of pipes
-

Check all pipes for tightness and wear.

-

If in doubt, always replace the pipe.

Pipe connections

-

Check each pipe connection for leaks.

Pipe routing
-

Pipes must not be twisted during fitting.
A mark (sometimes in the form of text) can
be put on the hose to make it easier to
carry out this check.

-

Pipes must not touch other components (to
prevent chafing).

-

Pipes must not be sharply bent; this applies
especially to the flexible return pipe.

-

Pipes must not be pinched off by other
components.

5

ᓻ 200322

7

LF45/55 series

Removal and installation

RESERVOIR AND LINES

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVING AND INSTALLING RESERVOIR, VERSION WITHOUT STEERED

TRAILING SWIVEL AXLE

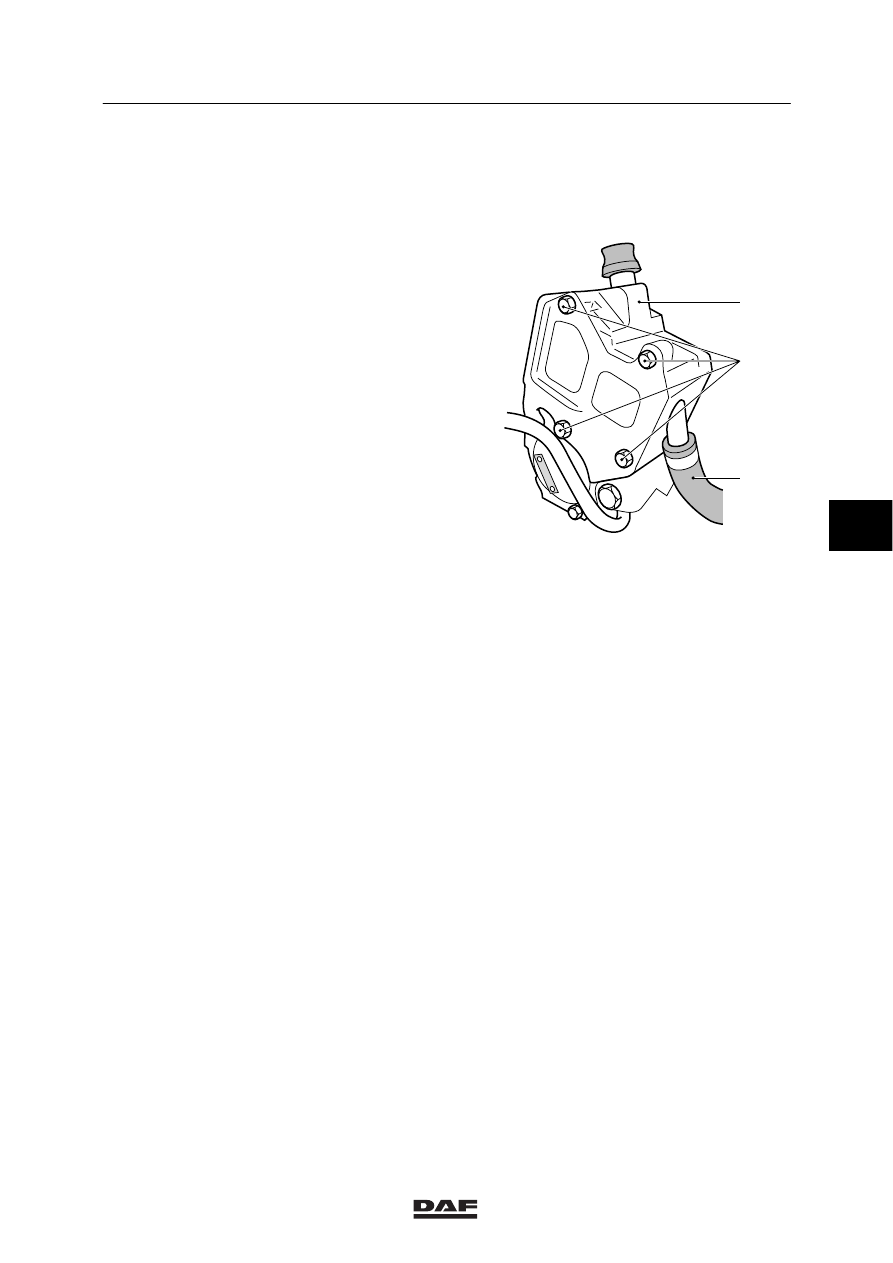

Removing reservoir, version without steered
trailing swivel axle
1.

Clean the reservoir (1) and the surrounding
area.

2.

Place a receptacle under the reservoir.

3.

Take the hose (3) off the reservoir. Plug the
hose opening.

4.

Remove the attachment bolts (2).

5.

Take the reservoir off the steering pump.

Installing reservoir, version without steered
trailing swivel axle
1.

Fit a new O-ring to the reservoir (1).

2.

Fit the reservoir (1) to the steering pump.

3.

Fit the attachment bolts (2). Tighten the
attachment bolts (2) to the specified torque,
see “Technical data”.

4.

Fit the hose (3) using a new hose clamp.

5.

Fill and bleed the system.

6.

Check the reservoir and the hose
connections for leaks with the engine
running.

1

3

2

S7 00 608

5

ᓻ 200322

7

RESERVOIR AND LINES

Removal and installation

LF45/55 series

3-2

3.2 REMOVING AND INSTALLING RESERVOIR, VERSION WITH STEERED

TRAILING SWIVEL AXLE

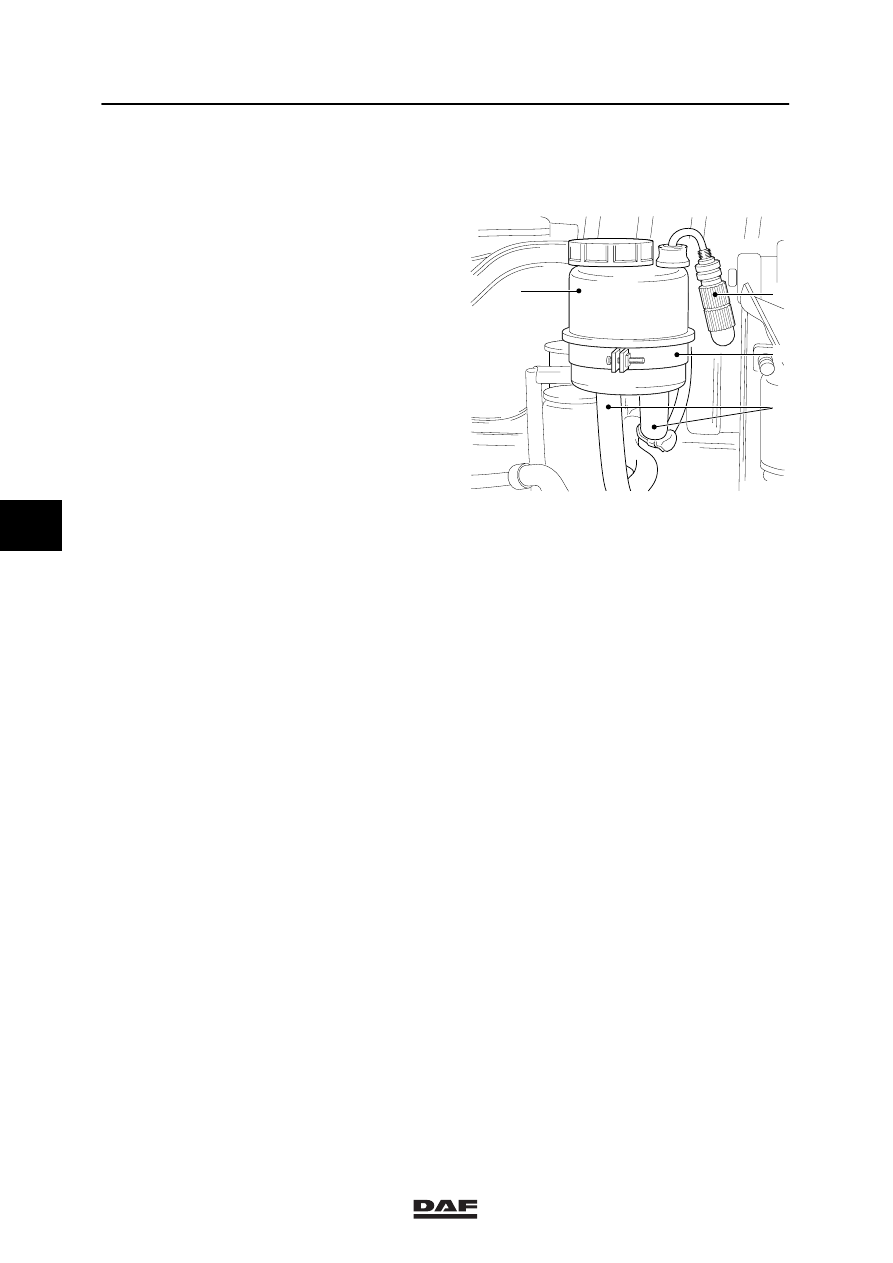

Removing reservoir, version with steered
trailing swivel axle
1.

Clean the reservoir (1) and the surrounding
area.

2.

Place a receptacle under the reservoir.

3.

Take the hoses (4) off the reservoir. Plug
the hose connections.

4.

Disconnect the fluid level switch
connector (2).

5.

Undo the clamping strap attachment bolt (3)
and remove the reservoir.

Installing reservoir, version with steered
trailing swivel axle
1.

Place the reservoir (1) in the clamping strap
(3) and tighten the attachment bolt.

2.

Fit the hoses (4) using new hose clamps.

3.

Connect the connector (2).

4.

Fill and bleed the system.

5.

Check the reservoir and the hose
connections for leaks with the engine
running.

S7 00 832

1

2

3

4

5
