7

LF45/55 series

Removal and installation

RESERVOIR AND LINES

3-3

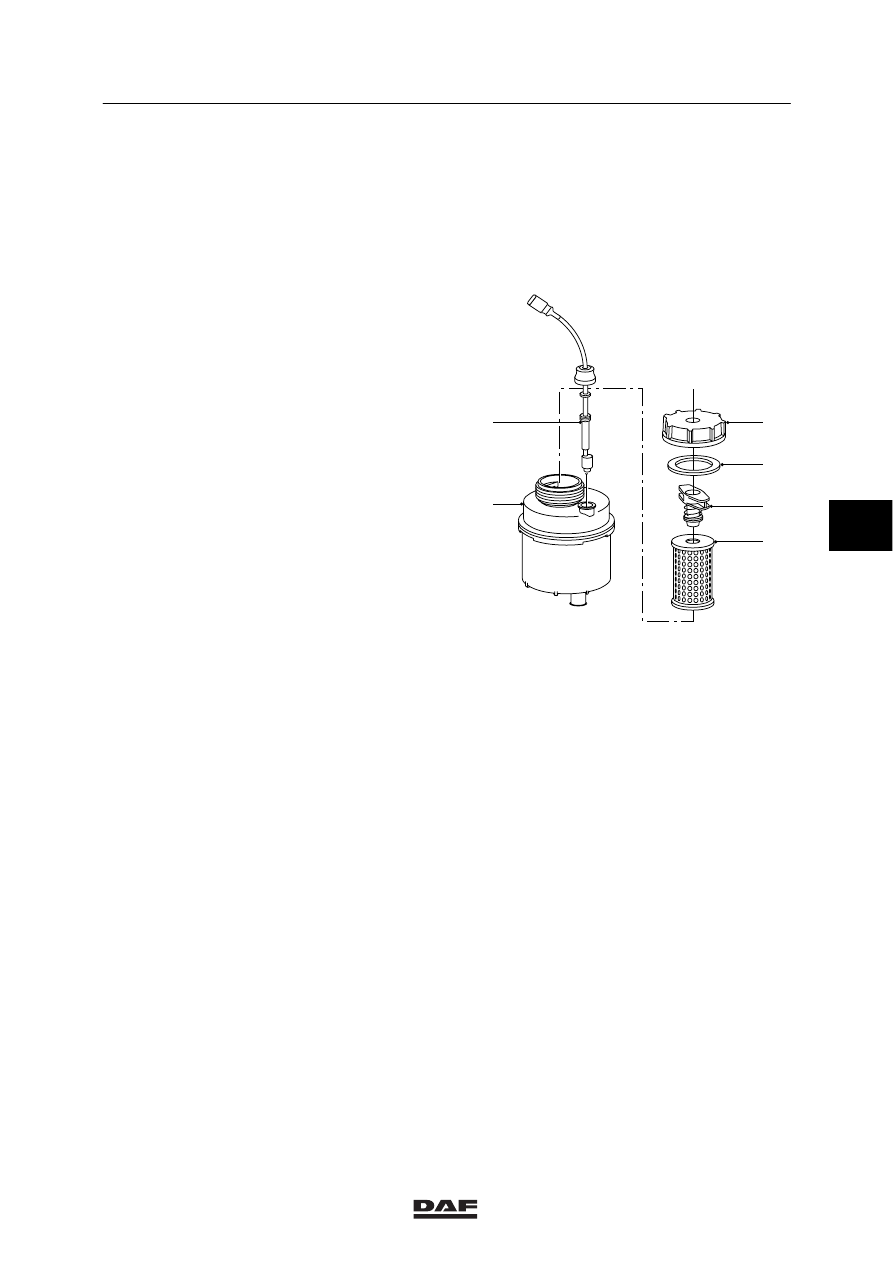

3.3 REMOVING AND INSTALLING RESERVOIR FILTER ELEMENT, VERSION

WITH STEERED TRAILING SWIVEL AXLE

Removing plastic reservoir filter element,
version with steered trailing swivel axle
1.

Clean the reservoir cover, so that absolutely
no dirt can get into the reservoir.

2.

Remove the cover (3).

3.

Turn the filter holder (5) a quarter turn.
Slowly take the filter holder (5) together with
the filter element (6) out of the reservoir (1).

Note:
The filter holder and filter element must be
taken out of the reservoir (1) carefully, to
ensure that dirt is not left in the
reservoir (1).

4.

Take the filter element (6) off the filter
holder (5).

Installing plastic reservoir filter element,
version with steered trailing swivel axle
1.

Fit a new filter element (6) in the filter
holder (5).

2.

Fit the filter holder (5) together with the filter
element (6) in the reservoir (1) and turn the
filter holder (5) a quarter turn. Make sure
that the filter holder (5) engages in its
locking element.

3.

Check the sealing ring (4) for damage and
replace if necessary.

4.

Fit the cover (3).

5.

Check the fluid level using the dipstick (2),
see “Inspection and adjustment”.

S7 00 757

1

2

3

4

5

6

5

ᓻ 200322

7

RESERVOIR AND LINES

Removal and installation

LF45/55 series

3-4

3.4 REMOVAL AND INSTALLATION, PIPES

Removing pipes
1.

Clean the pipe connections and the
surrounding area.

2.

Place a receptacle under the pipe
connection.

3.

Remove the pipe. Plug the openings.

Installing pipes
1.

Only install original pipes and hoses
supplied by DAF.

2.

Points for attention when installing pipes:
-

Fit a new O-ring.

-

Do not twist the pipe when tightening
the coupling. A mark can be put on the
hose (sometimes in the form of text) to
make it easier to carry out this check.

-

The pipe must not touch other
components (because of chafing).

-

The pipe must not bend sharply; this
applies especially to the flexible supply
and return pipes.

-

The pipe must not be not pinched off
by other components.

3.

If the hose is connected using a hose
clamp, replace the hose clamp. Tighten the
hose clamp.
Check the contact surfaces for damage if a
union nut connection is used.

4.

Fill and bleed the system.

5.

Check the pipe connections for leaks while
turning the steering wheel and with the
engine running.

5

ᓻ 200322

7

LF45/55 series

Contents

FRONT AXLE, F36/F48

1

CONTENTS

Page

Date

1.

GENERAL

1-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.1

Overview drawing of wheel hub

1-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.2

Overview drawing of swivel axle

1-2

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.3

Description of the wheel settings

1-3

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.

INSPECTION AND ADJUSTMENT

2-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

Inspection and adjustment of swivel axle play

2-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.2

Inspection and adjustment of wheel bearing play

2-3

200322

. . . . . . . . . . . . . . . . . . . . . .

. . . .

2.3

Checking the caster

2-5

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.4

Checking camber angle

2-6

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.5

Inspection and adjustment of toe

2-7

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.6

Checking wheel deflection

2-9

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.7

Inspection and adjustment of steering rod

2-10

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.8

Checking steering ball joint

2-12

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.9

Checking front axle housing

2-14

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.10 Checking wheel rim

2-16

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.11

Checking the hub, axle journal and wheel bearings

2-17

200322

. . . . . . . . . . . . . . . . . . . .

. . .

2.12 Checking wheel-speed sensor ring

2-18

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.

REMOVAL AND INSTALLATION

3-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.1

Removal and installation of wheel

3-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.2

Removal and installation of steering rod

3-4

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.3

Removal and installation of track rod

3-5

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.4

Removal and installation of steering-rod arm

3-6

200322

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.5

Removal and installation of track-rod arm

3-7

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.6

Removal and installation of hub

3-9

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.7

Removal and installation of wheel bearings

3-11

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.8

Removal and installation of hub oil seal

3-12

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.9

Removal and installation of wheel-speed sensor

3-13

200322

. . . . . . . . . . . . . . . . . . . . . .

. . .

3.10 Removal and installation of thrust bearing

3-14

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.11

Removal and installation of swivel axle

3-15

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.12 Removal and installation of bearing bushes, F36 front axle

3-18

200322

. . . . . . . . . . . . .

. . .

3.13 Removal and installation of bearing bush/needle bearing,

F48 front axle

3-19

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Contents

LF45/55 series

2
