LF45/55 series

Steering pump/reservoir

TECHNICAL DATA

3-1

3. STEERING PUMP/RESERVOIR

3.1 GENERAL

Steering pump
Design

vane pump

Type

ZF 7684, ZF 7685, ZF 7687

Maximum pressure

see steering box type plate

(Pump does not have pressure-limiting valve.)

3.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important - unless stated
otherwise - that these bolts and nuts are of
exactly the same length and property class as
the ones removed

.

Steering pump attachment bolts

46 Nm

Flow-control valve plug

65 Nm

Delivery pipe connection in the pump

36 Nm

Cover attachment bolts

20 Nm

Reservoir attachment bolts

8 Nm

ᓻ 200322

7

TECHNICAL DATA

Steering pump/reservoir

LF45/55 series

3-2

0

ᓻ 200322

0

7

LF45/55 series

F36 and F48 front axle

TECHNICAL DATA

4-1

4. F36 AND F48 FRONT AXLE

4.1 GENERAL

Axle journal
Anti-corrosion agent

Gleitmo 805

Wheel speed sensor
Anti-corrosion agent

Molykote P37

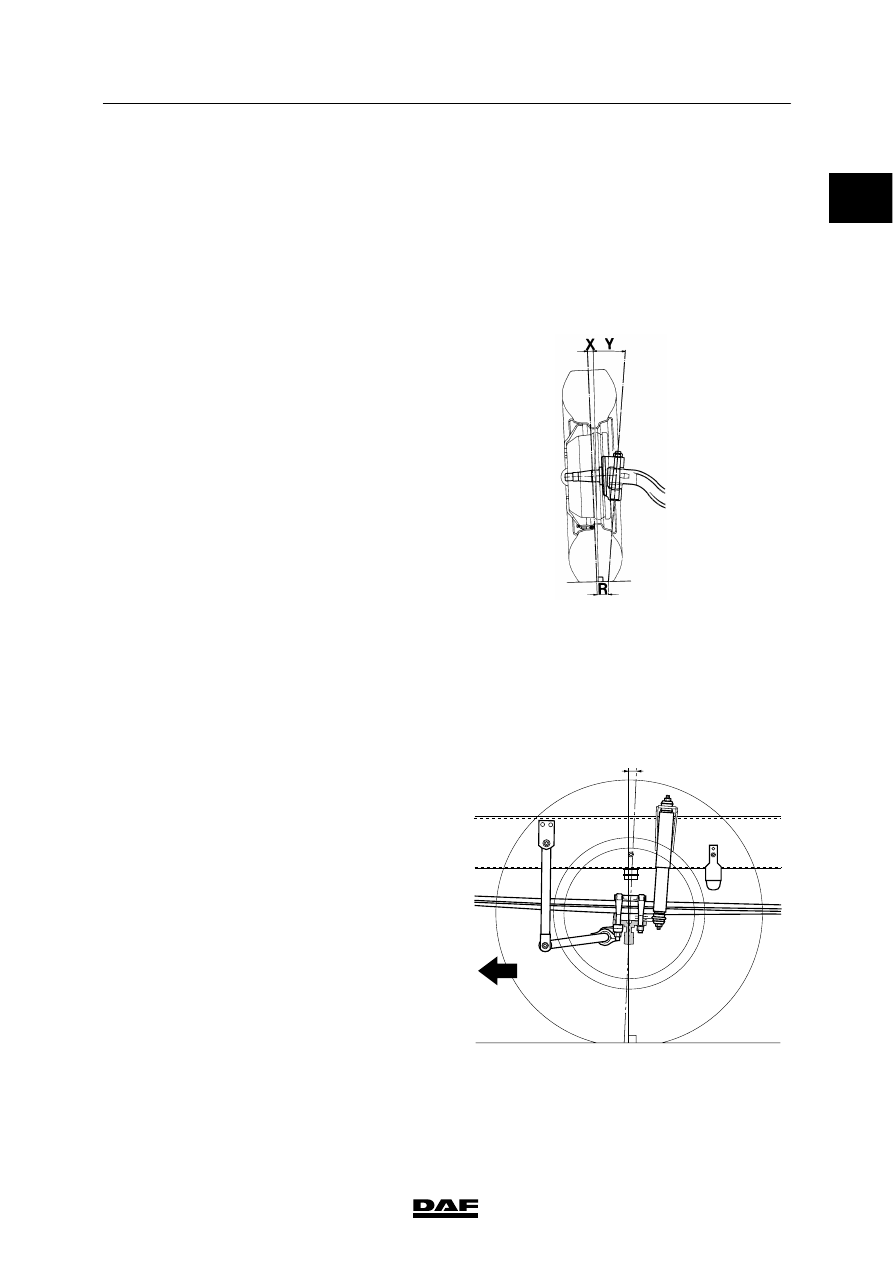

Camber angle and kingpin inclination (KPI)
Camber angle (X) on an
unloaded axle

0

_30′

King-pin inclination (Y)

7

_

S7 00 129

Wheel deflection
Maximum inner wheel
deflection
-

F36 axle

53

_

-

F48 axle

53

_

Caster
Z = caster
-

F36 axle

4

_

-

F48 axle

4

_

Z

S7 00 607

ᓻ 200322

7

TECHNICAL DATA

F36 and F48 front axle

LF45/55 series

4-2

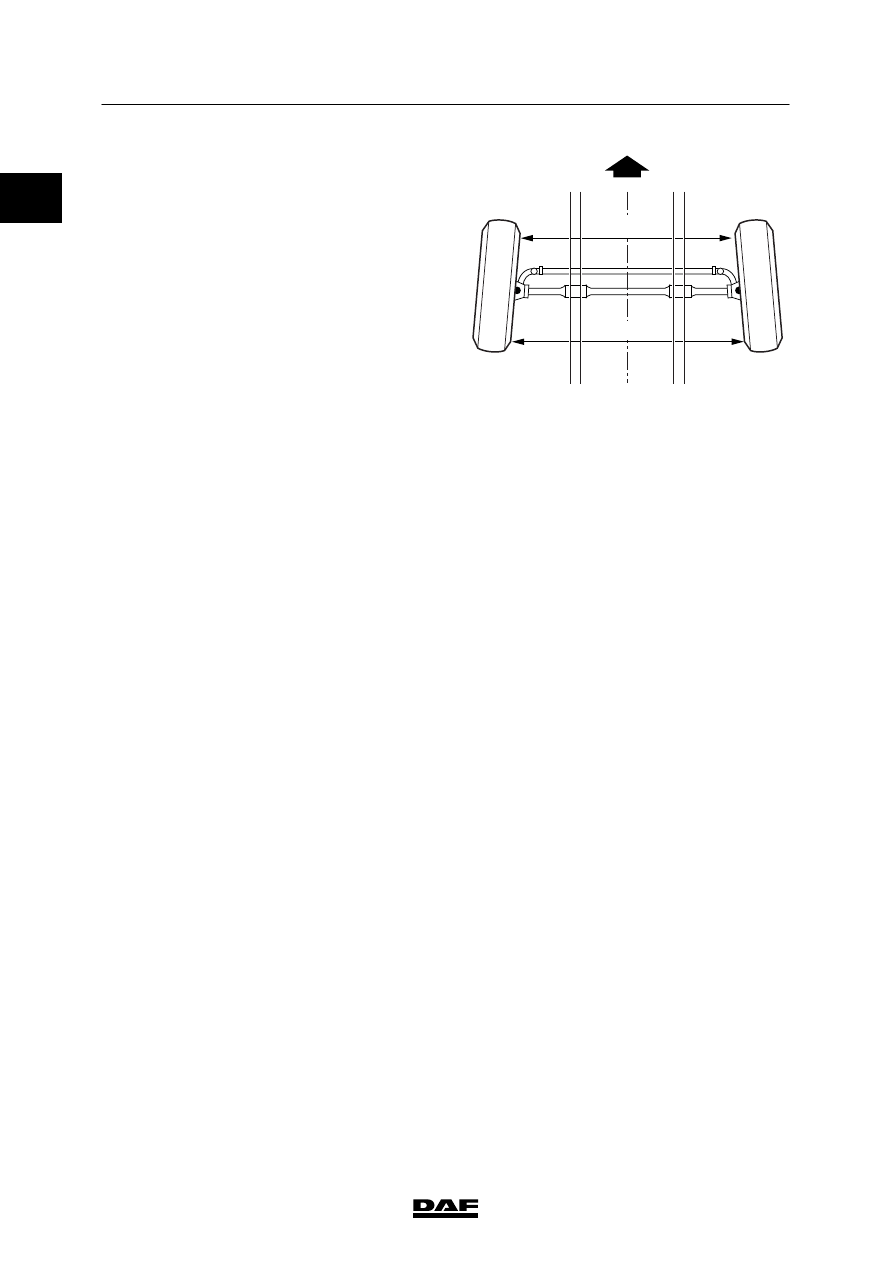

Toe
Measured at the side walls of the tyre (B -- A)
in unloaded condition
-

F36 axle, toe-in

0 - 1.6 mm

-

F48 axle, toe-in

0 - 1.6 mm

S7 00 833

A

B

Steering ball joints
Axial play

max. 1.5 mm

Swivel axle
Axial play
-

F36 axle

0.05 - 0.12 mm

-

F48 axle

0.05 - 0.12 mm

List of shim sizes (thickness) for adjusting
swivel axle play

0.05 mm
0.125 mm
0.25 mm
1.00 mm

Hub
Wheel bearing play
-

F36 axle

0.05 -0.20 mm

-

F48 axle

0.05 -0.20 mm

0
