LF45/55 series

Steering box

TECHNICAL DATA

2-3

A.

Attachment bolts/nuts, steering bracket
on M12 10.9 chassis

according to standard

Stud bolt in steering bracket

80 Nm

B.

Bolts/nuts for attaching the steering box
to the steering bracket

400 Nm

(1)

Stud bolt in steering box

180 Nm

C.

Pitman-arm attachment nut

350 Nm

D.

Pressure-limiting valve

30 Nm

E.

Steering wheel attachment bolt

50 Nm

F.

Attachment bolt/nut, steering column
universal joint

56 Nm

(2)

G.

Wheel-deflection limiting valve stop bolt

15 Nm

H.

Attachment bolt, steering-rod clamping
bracket

48 Nm

I.

Steering rod castle nut

180 Nm

(3)

J.

Cover attachment bolt

135 Nm

(1)

Always use new attachment bolts.

(2)

Use new original attachment bolt and nut.

(3)

Tighten until the split pin fits (max. 60

_).

ᓻ 200322

7

TECHNICAL DATA

Steering box

LF45/55 series

2-4

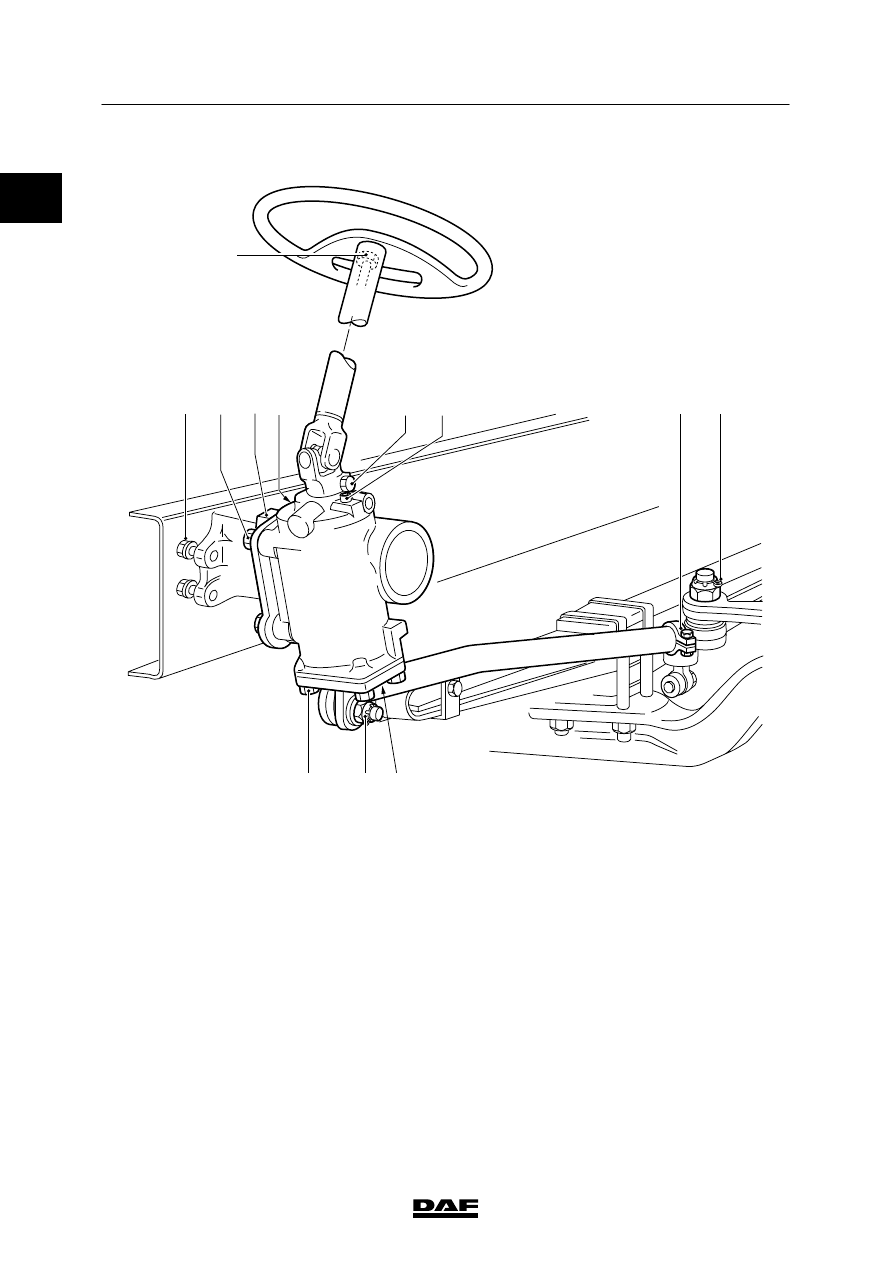

LF55 steering gear

S7 00 884

E

A

B

C D

G

F

I

J

G

I

H

0

ᓻ 200322

0

7

LF45/55 series

Steering box

TECHNICAL DATA

2-5

A.

Attachment bolts/nuts, steering bracket
on M14 10.9 chassis

according to standard

Stud bolt in steering bracket

125 Nm

B.

Bolts/nuts for attaching the steering box
to the steering bracket

560 Nm

(1)

Stud bolt in steering box

180 Nm

C.

Pitman-arm attachment nut
-

with ZF8095 steering box

520 Nm

-

with ZF8098 steering box

570 Nm

D.

Pressure-limiting valve

30 Nm

E.

Steering wheel attachment bolt

50 Nm

F.

Attachment bolt/nut, steering column
universal joint

56 Nm

(2)

G.

Wheel-deflection limiting valve stop bolt

15 Nm

H.

Attachment bolt, steering-rod clamping
bracket
-

with F60 front axle

65 Nm

-

with 152N front axle

90 Nm

I.

Steering rod castle nut

220 Nm

(3)

J.

Cover attachment bolt
-

with ZF8095 steering box

285 Nm

-

with ZF8098 steering box

189 Nm

(1)

Always use new attachment bolts.

(2)

Use new original attachment bolt and nut.

(3)

Tighten until the split pin fits (max. 60

_).

ᓻ 200322

7

TECHNICAL DATA

Steering box

LF45/55 series

2-6
