LF45/55 series

Steering gear, general

TECHNICAL DATA

1-1

1. STEERING GEAR, GENERAL

1.1 GENERAL

Steered axles

Vehicle type

GVW

Front axle

Trailing axle

LF45

6 and 8 tonnes

F36

N/A

LF45

10, 11 and 12 tonnes

F48

N/A

LF55

12, 13, 14 and 15
tonnes

F60

N/A

LF55 FAN

12, 13, 14 and 15
tonnes

F60

Steered trailing swivel
axle (F60)

LF55

16 and 18 tonnes

152N

N/A

Steering box

Vehicle type

GVW

Steering box

Max. system
pressure

LF45

6 and 8 tonnes

ZF8090

130 + 10 bar

LF45

10, 11 and 12 tonnes

ZF8090

180 + 10 bar

LF55

12, 13, 14 and 15
tonnes

ZF8095

150 + 10 bar

LF55 FAN

12, 13, 14 and 15
tonnes

ZF8095

150 + 15 bar

LF55

16 and 18 tonnes

ZF8098

150 + 10 bar

Circulation pressure
Maximum permissible circulation pressure of
the steering gear at a steering-oil temperature
of 50

_C

10 bar max.

Final limiting pressure
Final limiting pressure at a steering-oil
temperature of 50

_C and an engine speed of

1200-1400 rpm

40 - 45 bar

Steering box internal leaks
Maximum permissible internal leakage in the
steering box
ZF 8090 steering box

2.0 l/min.

ZF 8095 and 8098 steering box

2.5 l/min.

ᓻ 200322

7

TECHNICAL DATA

Steering gear, general

LF45/55 series

1-2

Steering box internal play
Maximum permissible internal play of the
steering box with a blocked pitman arm

4 cm steering wheel deflection

Steering pump
LF45 series

ZF 7684 steering pump

LF55 series, other vehicles

ZF 7685 steering pump

LF55 series FAN version

ZF 7687 steering pump

Steering pump output
Steering pump output at a steering oil
temperature of 50

_C and pressure of 50 bar,

at idling speed
ZF 7684 steering pump

5.9 l/min. minimum

ZF 7685 steering pump

7.0 l/min. minimum

ZF 7687 steering pump

10.8 l/min. minimum

Steering pump output at a steering oil
temperature of 50

_C, pressure of 50 bar and

an engine speed of approx. 1300 1400 rpm
ZF 7684 steering pump

8.0 - 10.4 l/min.

ZF 7685 steering pump

16.0 - 20.8 l/min.

ZF 7687 steering pump

22.5 - 27.5 l/min.

0

ᓻ 200322

0

7

LF45/55 series

Steering box

TECHNICAL DATA

2-1

2. STEERING BOX

2.1 GENERAL

Steering box
Version:

single-circuit steering box with automatic
bleeding, self-adjusting wheel-deflection
limiting valves and pressure-limiting valve.

Type:
ZF 8090

used on F36 and F48 front axle.

ZF 8095

used on F60 front axle.

ZF 8098

used on 152N front axle.

Pressure point
Resistance increase in the pressure point
ZF 8090

20 - 60 Ncm

ZF 8095

20 - 80 Ncm

ZF 8098

20 - 100 Ncm

Input shaft end play
ZF 8090

0.005 - 0.025 mm

ZF 8095

0.010 - 0.030 mm

ZF 8098

0.020 - 0.040 mm

ᓻ 200322

7

TECHNICAL DATA

Steering box

LF45/55 series

2-2

2.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important - unless stated
otherwise - that these bolts and nuts are of
exactly the same length and property class as
the ones removed

.

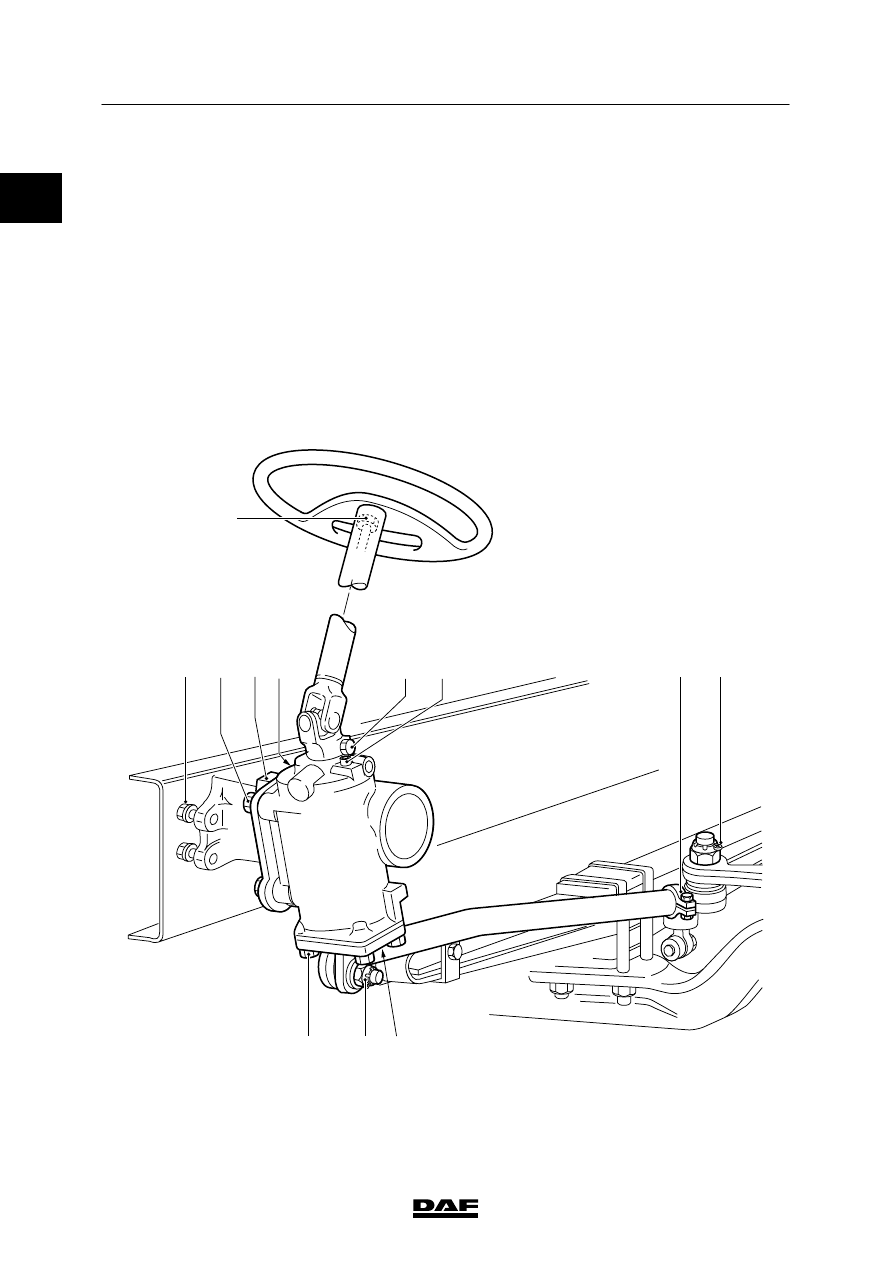

LF45 steering gear

S7 00 884

E

A

B

C D

G

F

I

J

G

I

H

0
