LF45/55 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-1

1. CONNECTION OF ACCESSORIES

1.1 GENERAL

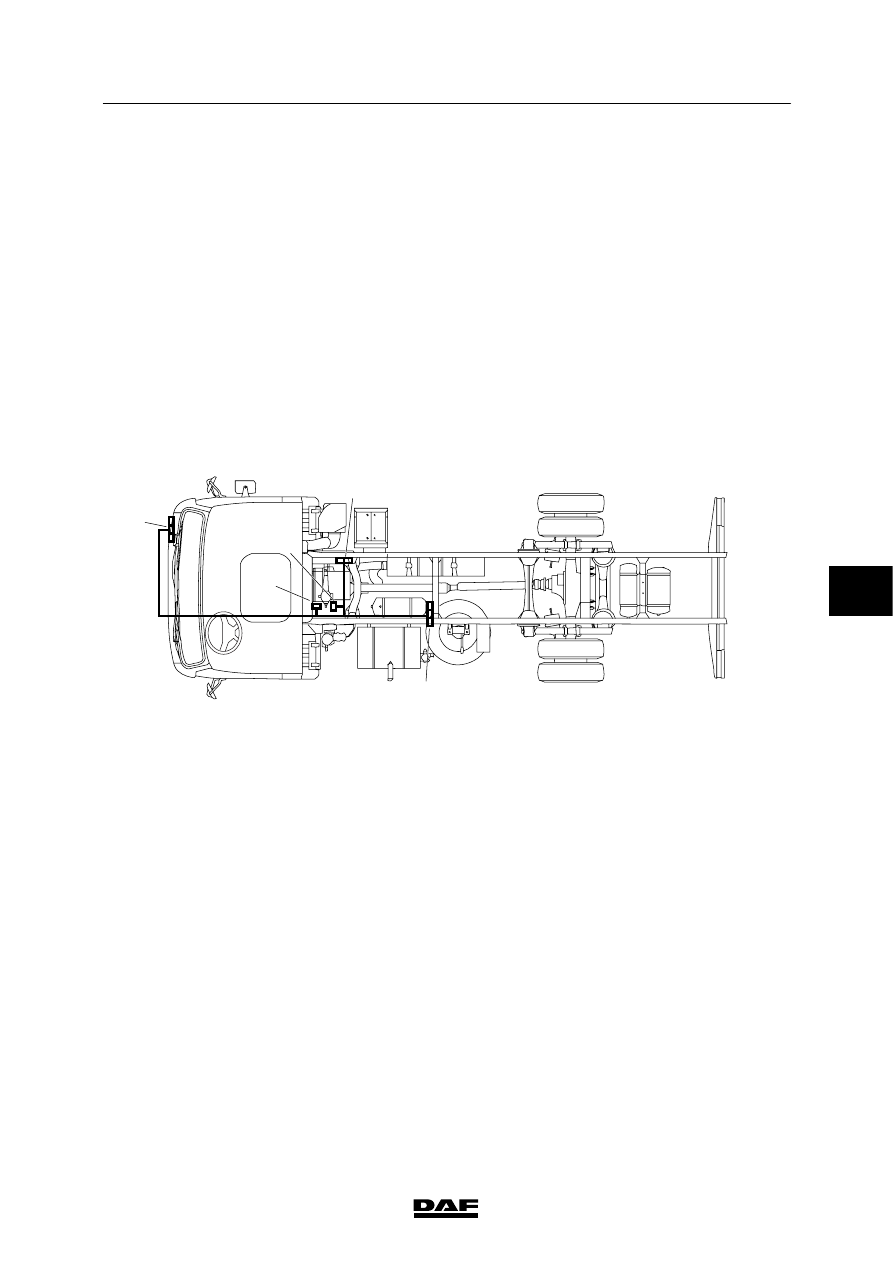

On LF vehicles the various possibilities for

application connectors and reserve wiring

consist of a number of different wiring

harnesses.

One extensive application chassis wiring

harness is connected to dashboard lead-through

connectors 716, 78 and 826.

The following connectors connected to this

wiring harness can be found on the chassis:

A068, 816, 823, 824, 825, 852 and 851.

716
718

816
851

826

A068

823

824

825

852

E501747

This wiring harness is referred to as the

application wiring harness. Wiring harness

versions that are less extensive are also

possible.

The various applications are described

individually below.

Connector 825 is again connected to connector

757, the B connector, of the ECS-DC3 electronic

unit.

6

 200440

5

CONNECTION OF ACCESSORIES

Connection of accessories

LF45/55 series

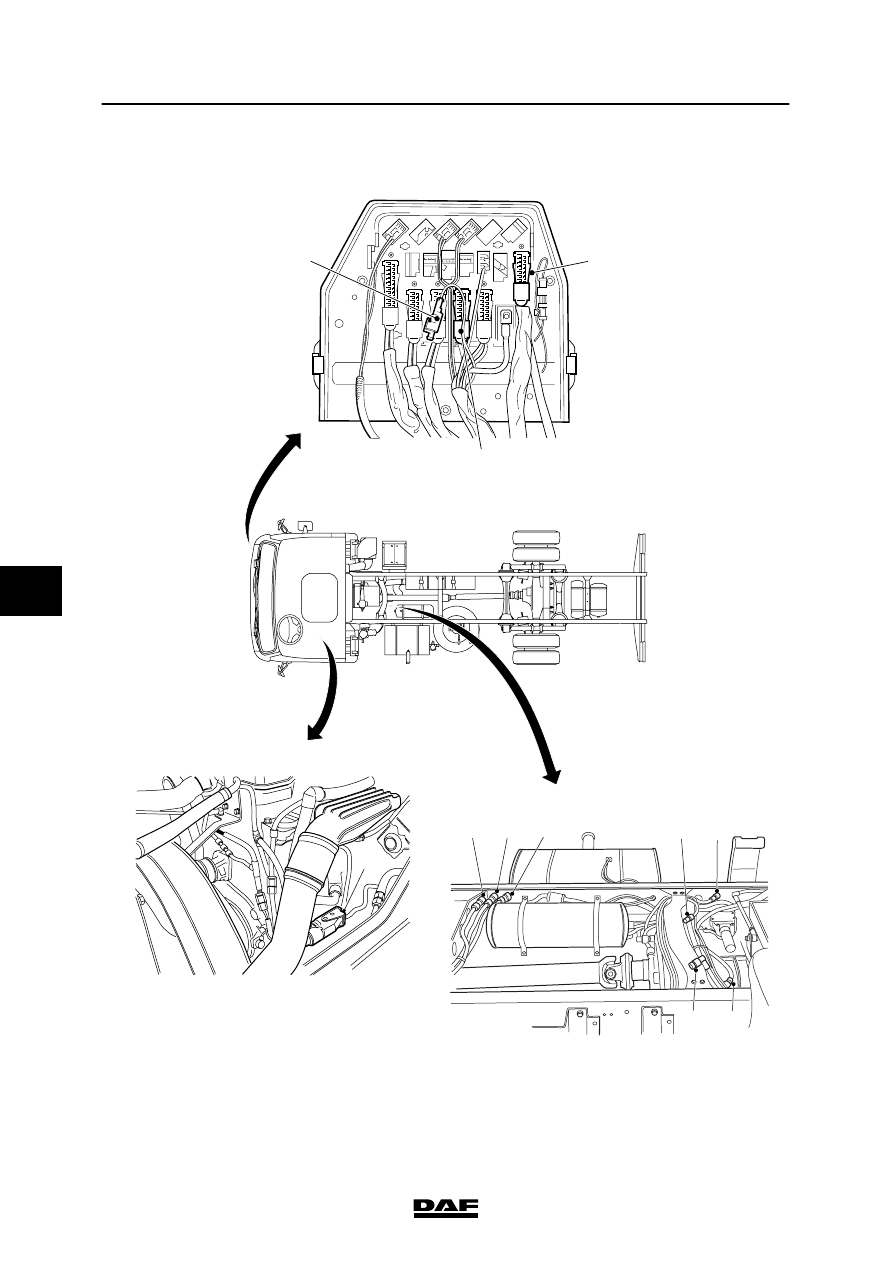

1-2

E501531

E501246

852

851

816

825

A068

823

824

E501550

757

718

716

826
