DAF LF45, LF55 Series. Manual - part 352

5

LF45/55 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-3

1.2 RESERVE WIRES

Additional wiring

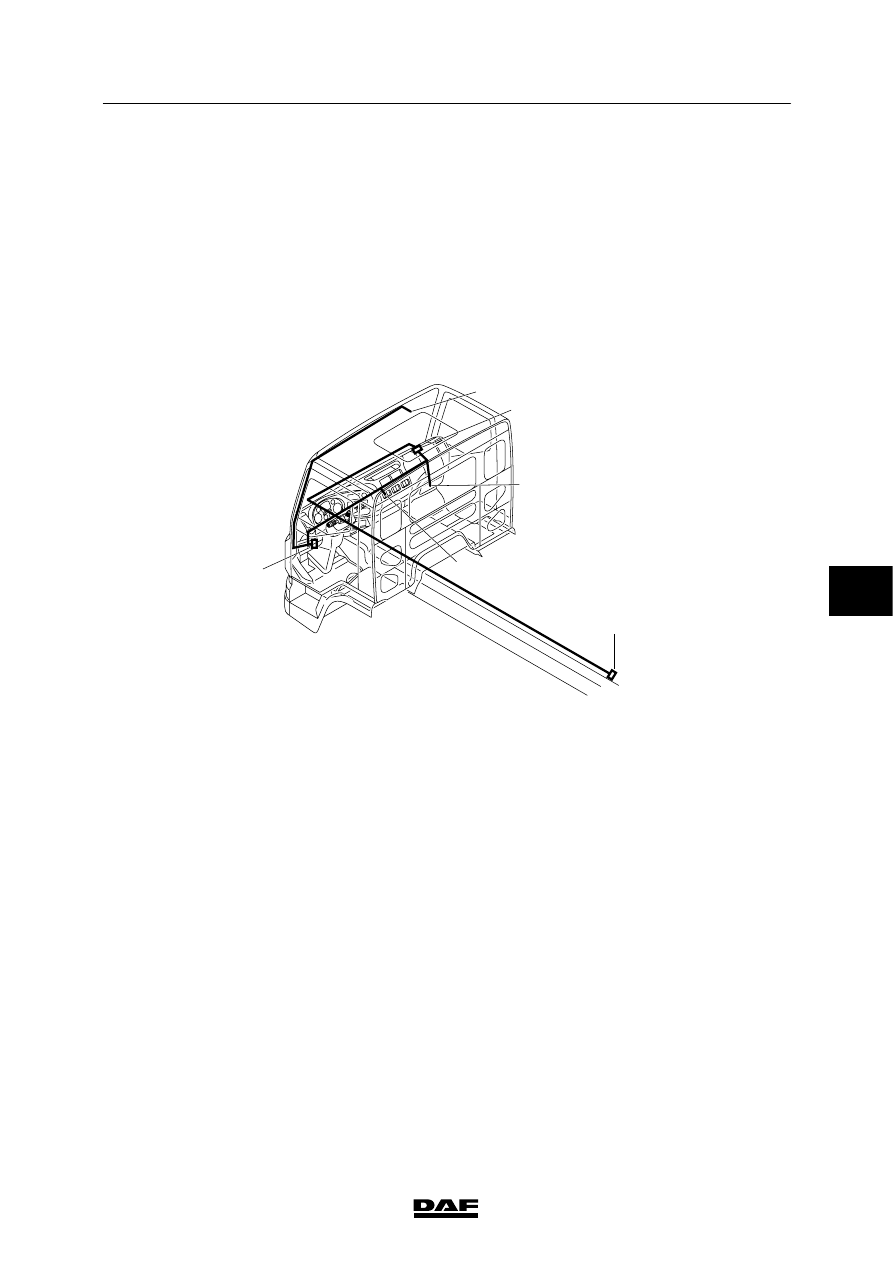

A number of return wires (A) run from the roof

console to the fuse box (C) through connector

806. These wires run via dashboard

lead-through connector 716 and via the

application wiring harness to superstructure

functions application 823.

Reserve wires (B) run from the dashboard to

superstructure functions application connector

823 via dashboard lead-through connector 716.

E501748

806

716

A

823

C

B

A.

Roof console reserve wires X007 - X014

B.

Dashboard reserve wires X003 - X006

C.

Fuse box reserve wires X011 - X014

716. Green 16-pin dashboard lead-through

connector

806. Brown 8-pin dashboard connector

823. Black 12-pin chassis connector

6

 200440

5

CONNECTION OF ACCESSORIES

Connection of accessories

LF45/55 series

1-4

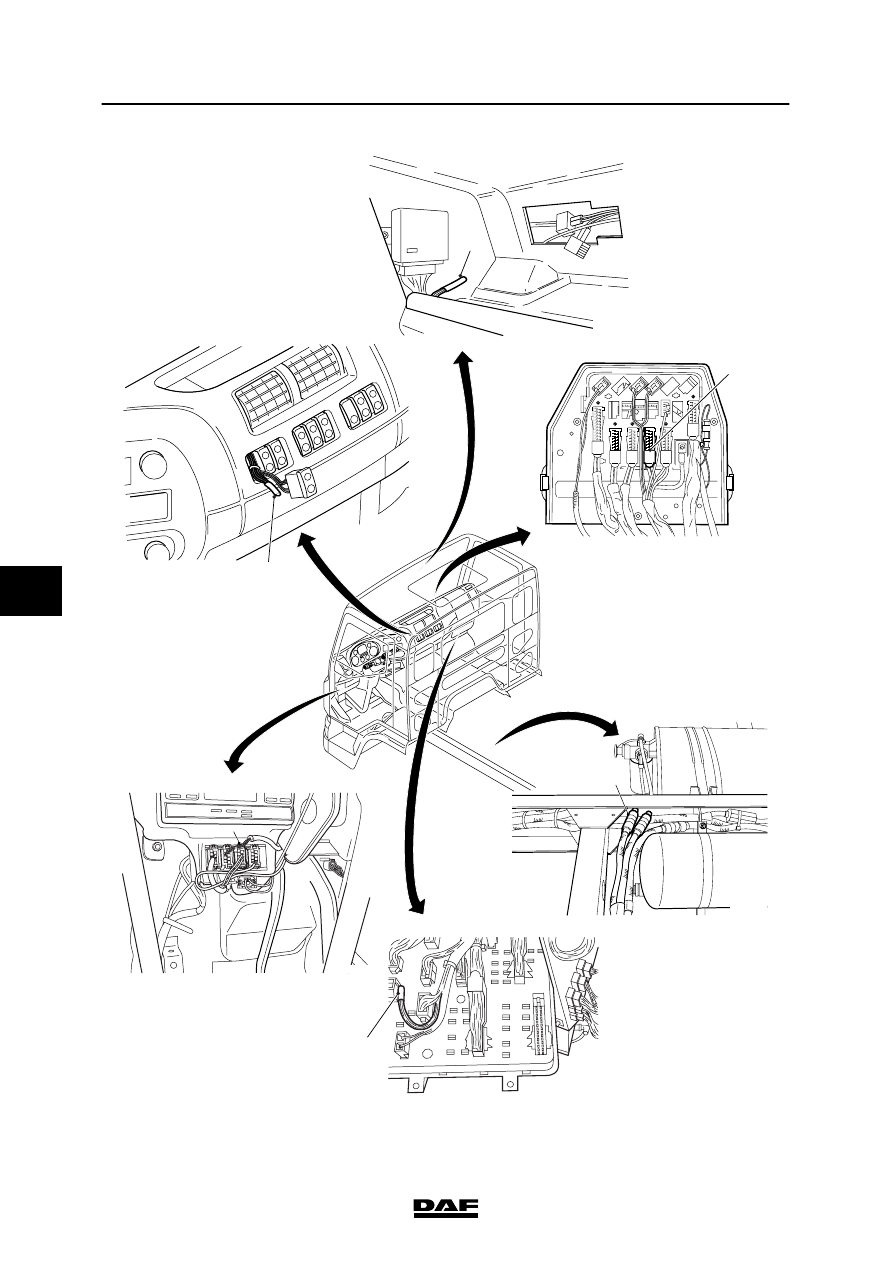

E501752

E501350

E501358



716



806

E501360

E501361

E501357

E501362

A

B

C

E501528

823

6

 200440

5

LF45/55 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-5

824 is a superstructure functions application

connector that will be described below.

Under the tachograph is a brown 8-pin

connector (806) containing the reserve wiring to

the roof console.

Pin pattern for wiring harness

connector 806:

BN

806

1

3

5

7

2

4

6

8

Pin no.

Wire no.

Description

1

X007

Reserve wire between connector 716 and roof console

2

X008

Reserve wire between connector 716 and roof console

3

X009

Reserve wire between connector 716 and roof console

4

X010

Reserve wire between connector 716 and roof console

5

X011

Reserve wire between fuse box and roof console

6

X012

Reserve wire between fuse box and roof console

7

X013

Reserve wire between fuse box and roof console

8

X014

Reserve wire between fuse box and roof console

6

 200440

5

CONNECTION OF ACCESSORIES

Connection of accessories

LF45/55 series

1-6

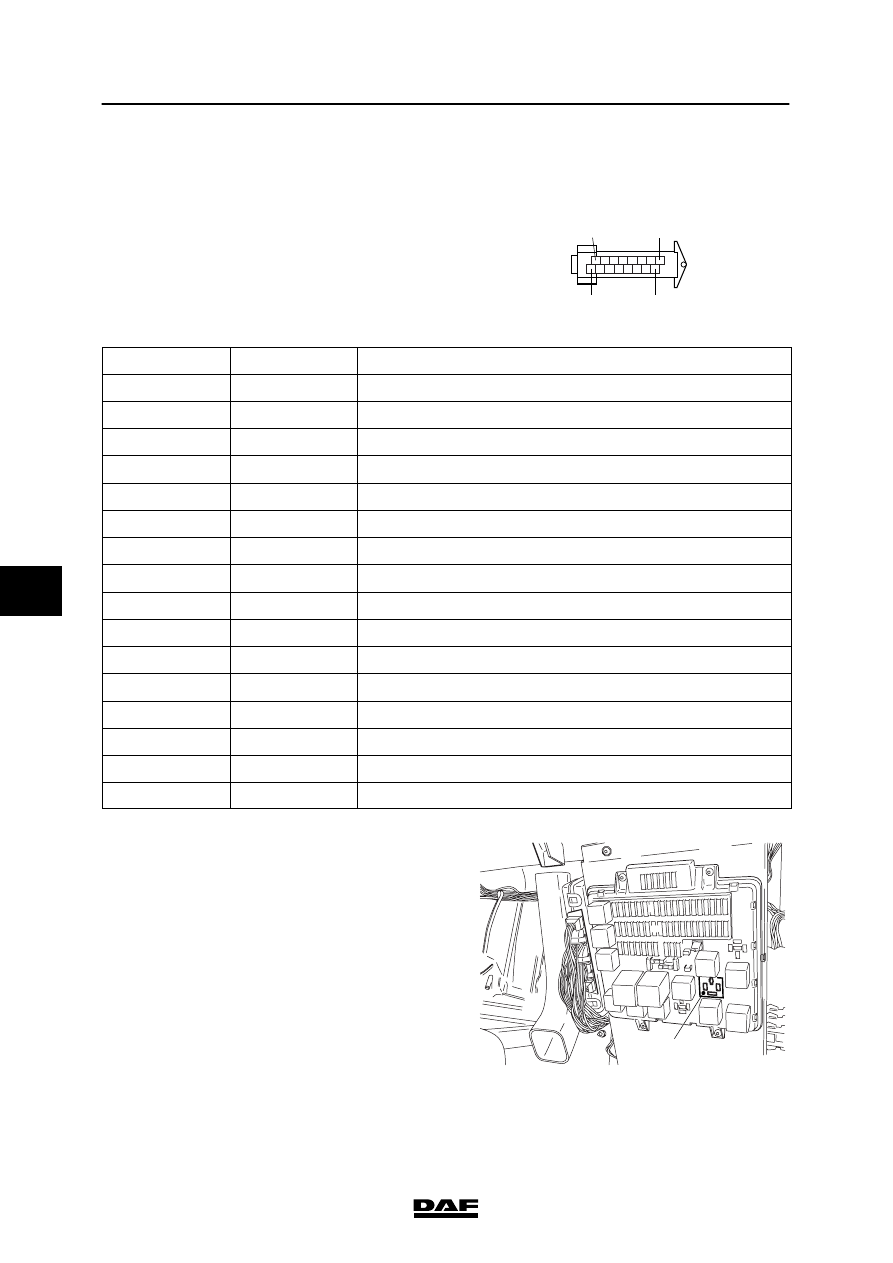

There is a green 16-pole connector (716) with 8

reserve wires in the dashboard lead-through.

Pin pattern for wiring harness

connector 716:

GN

716

A1

A8

B8

B1

Pin no.

Wire no.

Description

A1

3458

Automatic gearbox fault message

A2

1240

Power supply after contact of fuse box

A3

3746

Gear selection during fault

A4

4614

“ABS active” signal for automatic gearbox

A5

-

-

A6

X002

Power supply before contact

A7

X003

Reserve wire to/from dashboard

A8

X004

Reserve wire to/from dashboard

B1

X005

Reserve wire to/from dashboard

B2

X006

Reserve wire to/from dashboard

B3

X007

Reserve wire to/from roof console

B4

X008

Reserve wire to/from roof console

B5

X009

Reserve wire to/from roof console

B6

X010

Reserve wire to/from roof console

B7

3725

RAS-EC “stop”

B8

3726

RAS-EC “warning”

ATTENTION: The power supply before

contact (X002) is fuse-

protected via fuse E048 (25 A).

The power supply after contact

(1240) is only present if relay

(1240) is only present if relay

G188 is fitted. The power

supply after contact is

fuse-protected via fuse E156

(25 A).

G188

E501359

6

 200440
