DAF LF45, LF55 Series. Manual - part 347

5

LF45/55 series

Removal and installation

WIRING REPAIR

2-19

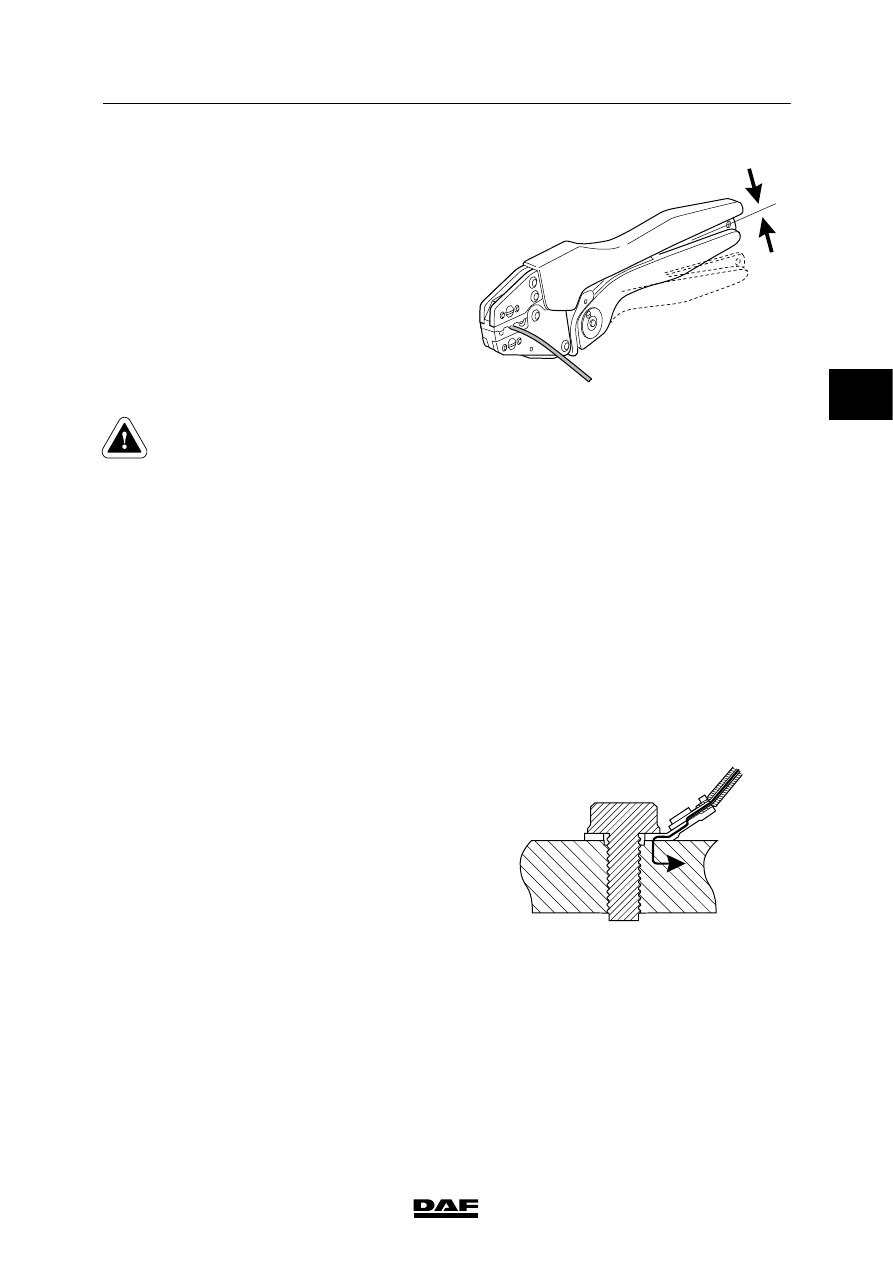

6. Compress the contact crimping tool: Do not

interrupt the contact crimping before the tool

is completely compressed to the end

position. Only then is full contact crimping

achieved and the tool is opened.

7. Repeat this for the other ends of the buffer

connector.

8. Check the contact crimping for damage and

pull the wires to ensure they are properly

fixed.

Note:

Improper contact crimping means a bad

connection, which may cause failures.

Avoid breathing in the vapours

produced when heating the

crimping insulation.

9. Heat the crimping insulation to fix it properly

to the wire insulation. Ensure that the

insulation does not get burnt. If the

insulation gets burnt it will become brittle

and easily break or crack.

E501493

2.6 REMOVAL AND INSTALLATION, EARTH WIRE

When a failure occurs in an electrical system,

one of the first things to be checked is the earth

connection, with particular attention being paid

to earth connection on the chassis.

Points for special attention when checking

earth connection on chassis

If an earth connection has been removed and is

being re-installed, pay attention to the following:

-

the bolt, nut, earth strip and washers must

be cleaned (e.g. using a steel brush or sand

paper). If a component is corroded, it must

be replaced by a new one.

-

clean all dirt and paint from the area around

the engine/chassis earth connection on both

sides of the chassis member so that the

bare metal is visible.

E501495

3

 200440

5

WIRING REPAIR

Removal and installation

LF45/55 series

2-20

-

clean all dirt and paint from the area around

the battery/chassis earth connection on the

inside of the chassis member so that the

bare metal is visible.

-

on the earth strip side, the cleaned area

must be larger than the contact area of the

earth strip.

-

on the nut side, the cleaned area must be

larger than the contact surface of the nut.

-

after fitting the earth connection, a

protective zinc primer should be applied to

both sides of it and it should be painted.

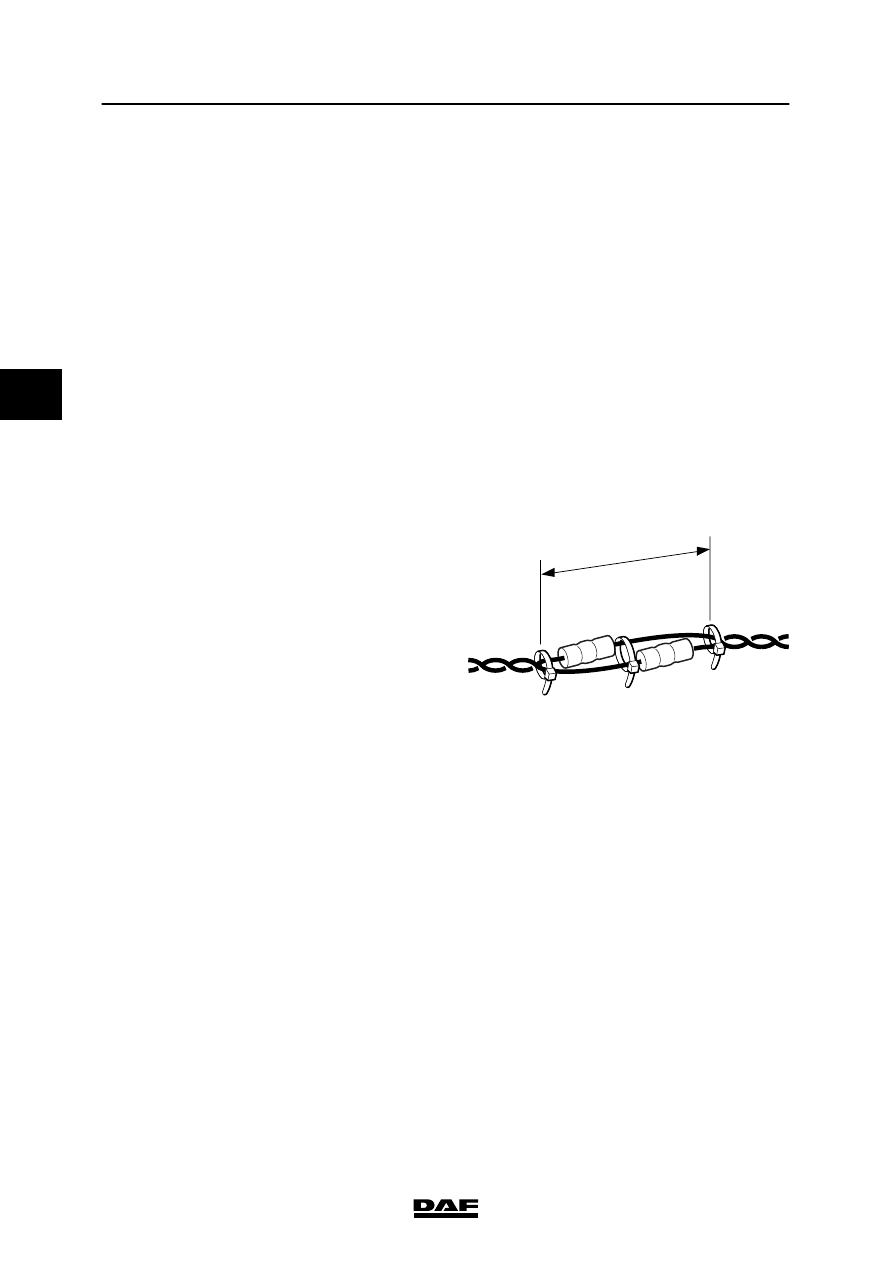

2.7 REPAIRING CAN NETWORK WIRING

When repairing or replacing CAN wiring, the

original twisted lengths and diameters of the

wiring must be taken into consideration. A 10%

tolerance in the twisted length of the wiring is

permitted. Winding density 40-50 turns/m.

When repairing the wiring, the winding density

must be maintained, with the provision that it is

permissible for the wiring at the point of repair to

have no windings over a maximum length of

60 mm. When the wiring is being repaired, it

must be secured in a wire tie at the end and in

the middle.

Replacing CAN wire

1. Measure the length of the original wire

when untwisted.

2. Measure the diameter of the original wire.

Always take a wire of the same diameter or,

if this is not available, of the next size up.

3. Preferably choose a wire of the same colour

as the original wire.

4. Follow the routing of the original wire and

secure the wire in the original way.

Max. 60mm

E500977

3

 200440

5

LF45/55 series

Contents

BATTERIES

1

CONTENTS

Page

Date

1. SAFETY INSTRUCTIONS

1-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.1

Batteries

1-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.2

Battery charging

1-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2. CHARGING BATTERIES

2-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

General

2-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.2

Methods of charging

2-2

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3. STORAGE OF BATTERIES

3-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.1

General

3-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.2

Storage up to four weeks.

3-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.3

Storage for more than four weeks

3-2

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

4. INSPECTION OF BATTERIES

4-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

4.1

Visual inspection

4-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

4.2

Inspection of the charging condition

4-2

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

4.3

Inspection using a battery tester

4-4

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .
