LF45/55 series

Removal and installation

WIRING REPAIR

2-11

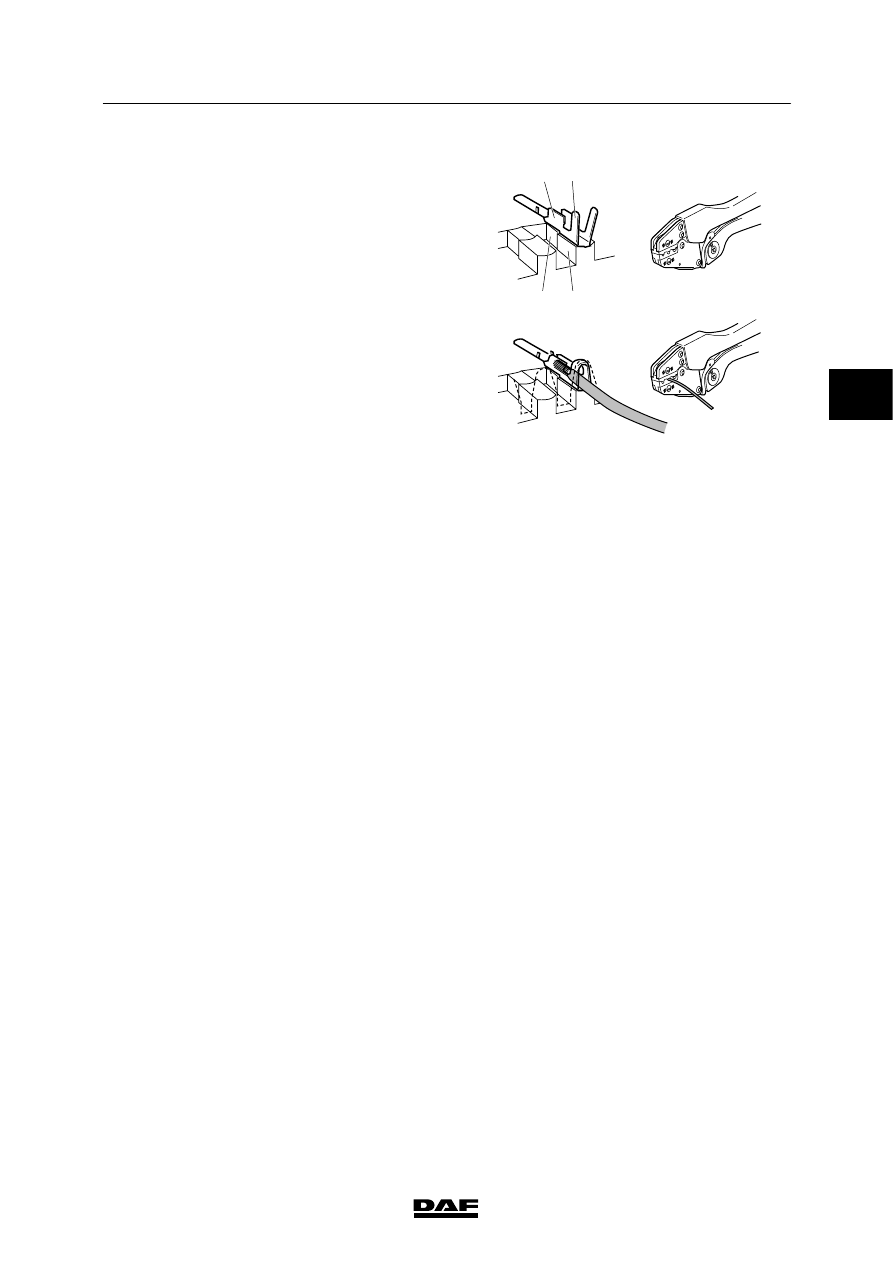

1. Place the wire in the contact.

2. The stripped wire part, the copper

conductor, must be in the contact press

part (1).

The wire insulation must be in the relief

part (2).

3. Check again whether the wire is in the

correct position in the contacts (1 and 2)

and press the contact press parts (3 and 4)

together.

4. Do not interrupt the contact pressure before

the tool is completely compressed in the

end position. Only then is full contact

pressure reached and the tool can be

opened.

E501502

3

4

1

2

3

 200440

5

WIRING REPAIR

Removal and installation

LF45/55 series

2-12

Copper connection

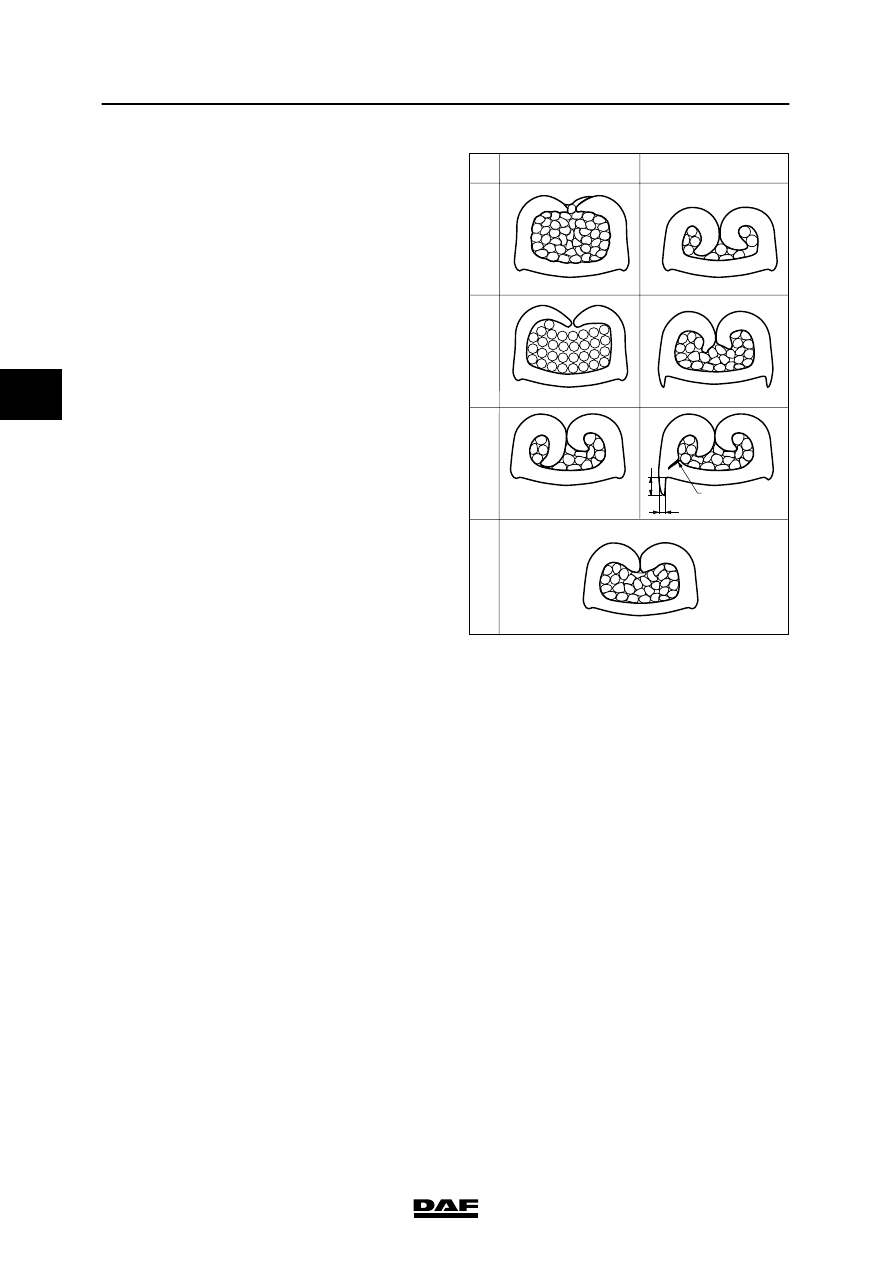

1A. Wire diameter too large

1B. Wire diameter too small

2A. Crimp height too great (hole in crimping tool

too large)

2B. Crimp height too small (hole in crimping tool

too small)

3A. Asymmetric crimping

3B. Asymmetric crimping

4. Proper contact crimping

S = material thickness

x = cracking

1A.

There is a risk that copper

conductors could stick out, which

would adversely affect the fixed

position of the other copper

conductors. This may result in a

short circuit and loose contact.

1B.

The contact may crack and the

copper conductors may not be

sufficiently fixed in the contact.

2A.

Copper conductors are not

sufficiently fixed in the contact.

The wire will come loose of the

contact.

2B.

The contact will be damaged. The

contact may crack after some

time and the wire will then come

loose from the contact.

3A and B

The contact will be damaged and

the copper conductors are not

fully fixed in the contact. The wire

may come loose. The height of

any bulge on the contact may not

exceed the material thickness of

the contact. The width of this

bulge may not exceed half the

material thickness.

E501494

1

A

B

2

3

4

Bmax=1/2S

X

Hmax=S

3

 200440

5

LF45/55 series

Removal and installation

WIRING REPAIR

2-13

Insulation connection

Different types of crimping are allowed:

1. normal crimping: the two sides of the relief

part fully engage the insulation.

2. double crimping: two wires are clamped in

one contact.

3. overlap crimping: the two sides of the relief

part engage one another slightly.

4. double overlap crimping: two wires are

clamped in one contact, the two sides of the

relief part engaging one another slightly.

A. If the insulation connection is correct, the

wire is clamped in the relief part with the

correct pressure and the insulation is not

broken.

B. If the contact pressure is too high the

insulation could break, possibly causing a

short circuit.

This may for instance be caused by:

-

using the wrong crimping tool

-

using an improper hole in the crimping

tool (too small)

-

a defect in the crimping tool delaying

the interruption of the contact pressure.

C. If the contact pressure is not sufficient the

insulation may not be clamped and the wire

may come loose. This will interrupt the

electrical connection but may also result in

a short circuit.

This may for instance be caused by:

-

using the wrong crimping tool

-

using an improper hole in the crimping

tool (too big)

-

interrupting the contact pressure

prematurely.

3

 200440

5

WIRING REPAIR

Removal and installation

LF45/55 series

2-14

E501511

B

A

C

1

2

3

4

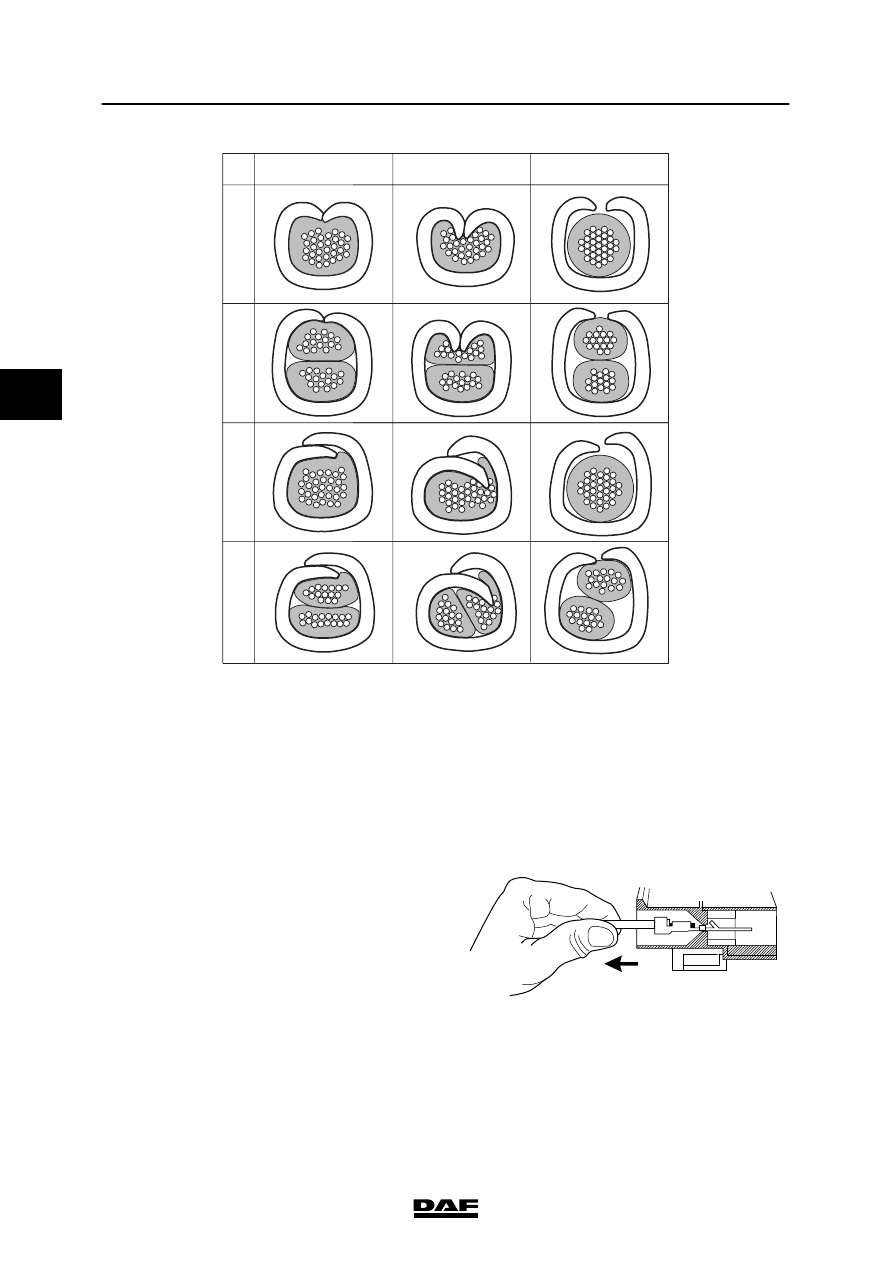

1. Normal crimping

A. Proper insulation connection

2. Double crimping

B. The insulation is broken

3. Overlap crimping

C. The insulation is not secured

4. Double overlap crimping

With double crimping the thinnest wire is

always at the bottom.

A connection can be checked by gently pulling

the wire after the contact is placed in the

connector. The lock of the locking bolt in the

connector should then be felt.

E501501
