DAF LF45, LF55 Series. Manual - part 337

5

LF45/55 series

Fault finding

DIAGNOSTICS

3-3

3.2 OPEN CIRCUIT

Suppose a consumer is not functioning. The

fault may be in the consumer itself, or there may

be an open circuit in the wiring.

First switch on the consumer. Then check the

consumer for voltage using a test lamp. If no

voltage is found, first check whether the fuse is

still intact.

If there is voltage at the fuse, check the wiring

from the fuse to the consumer. This means

every wiring connection must be checked.

Stop at the first wiring connection that has no

voltage. The open circuit will be between this

connection and the previous one.

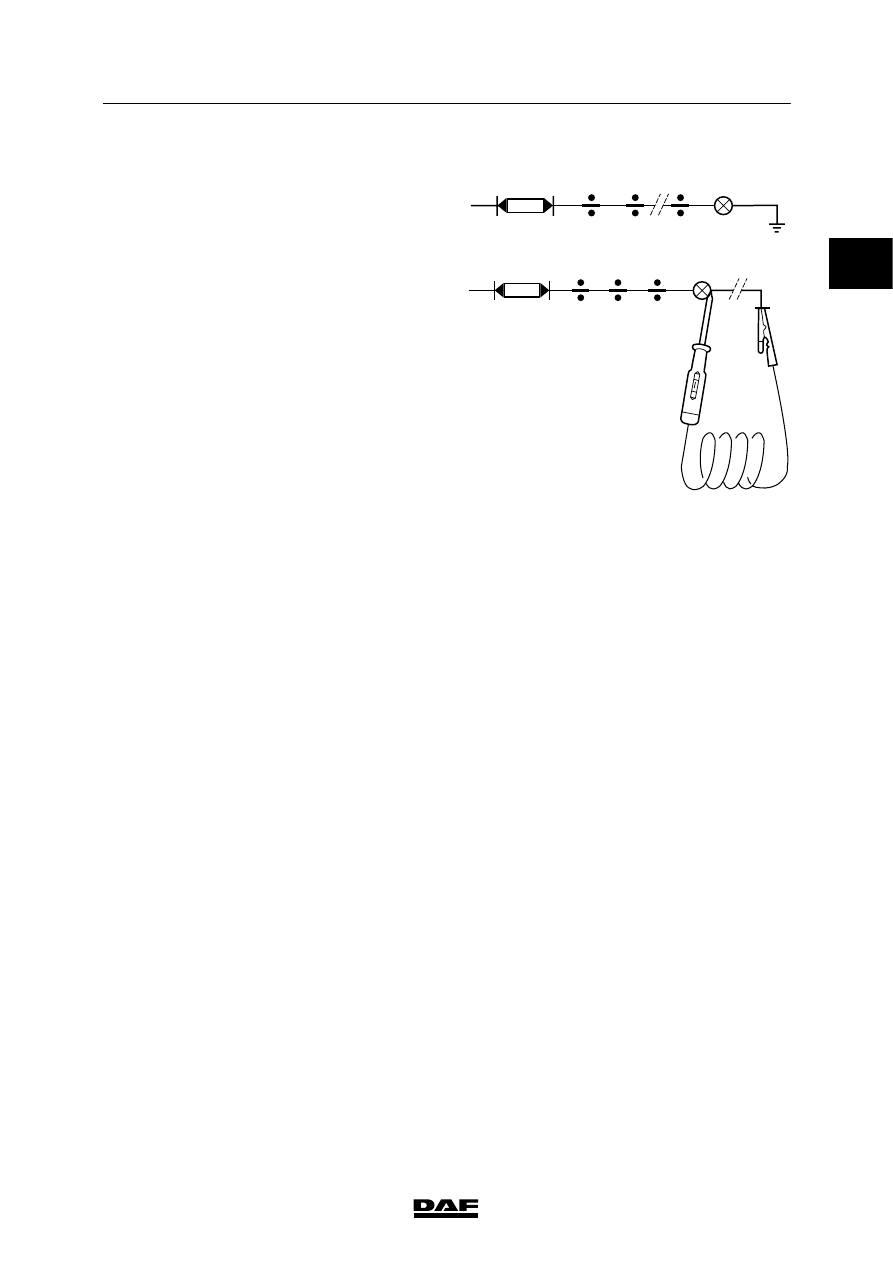

However, if there was a voltage at the consumer,

there may still be an open circuit in the negative

(earth) wiring. Check this using a test lamp.

Ensure that the relevant circuit is switched on.

Connect one end of the test lamp to earth and

the other end to the earth connection of the

component to be checked.

If the test lamp comes on, the earth connection

of the component is interrupted. If the test lamp

does not light up, the earth connection will in

many cases be in good condition.

If both the positive and negative connections

are in good order, the consumer in question

must be replaced.

W 5 03 015

W 5 03 016

1

 200440

5

DIAGNOSTICS

Fault finding

LF45/55 series

3-4

3.3 EARTHING PROBLEMS

Earthing problems are mainly caused by

corrosion between the contact surfaces of

electrical connections.

Earthing problems can only be detected using a

multimeter (preferably digital). A digital tester is

preferable because usually only a few volts will

be measured and an analogue meter is

generally not precise enough for this purpose.

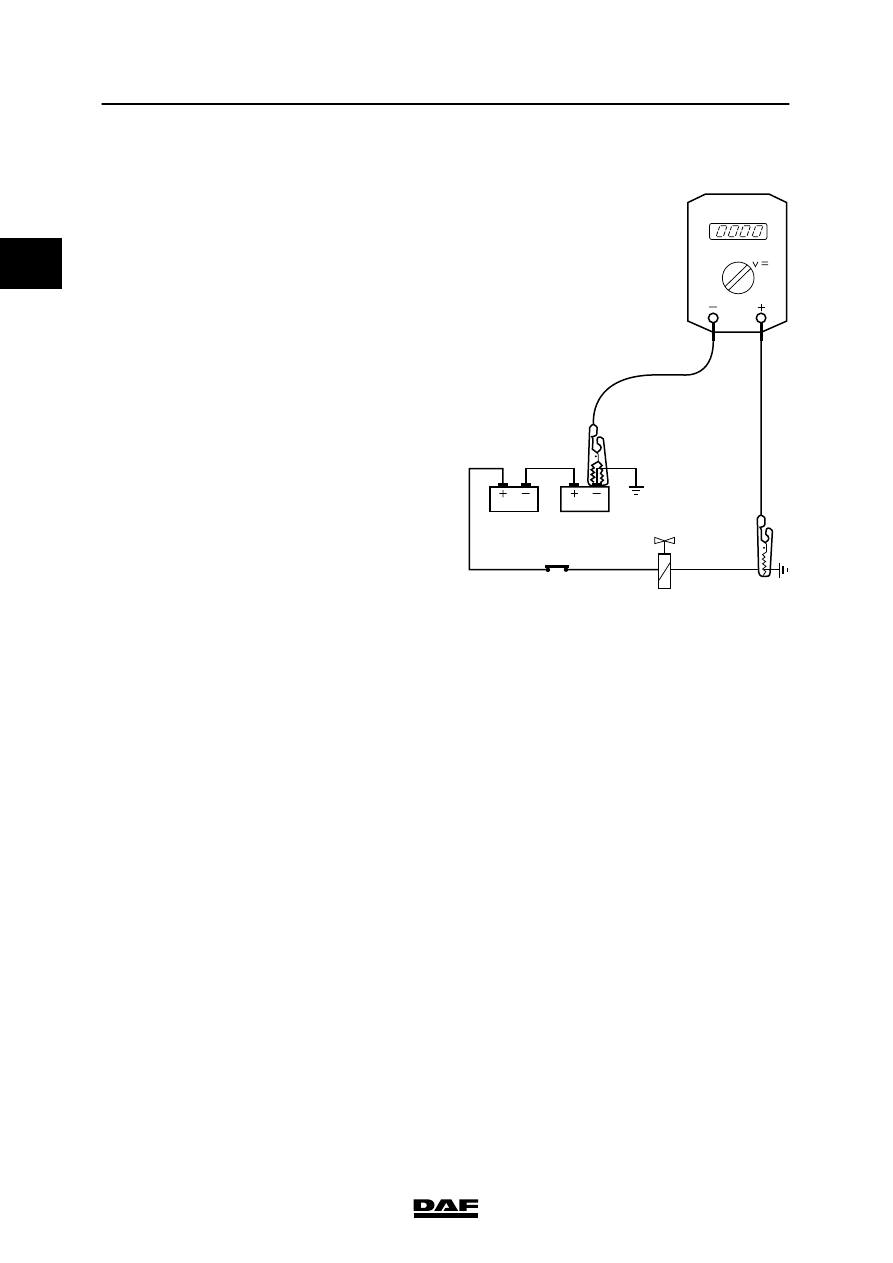

To find out whether a specific earthing point has

a good earth connection, use a voltmeter to

measure the voltage between the negative

battery pole and this earthing point.

Switch on as many consumers as possible.

If there is a correct earth connection, no voltage

should be found.

In practice, however, a loss of approx. 0.5 volts

will often be measured.

If the reading is higher, the earth connection

must be checked carefully.

In this way, the earth connections of all

consumers can be checked and measured.

W 5 03 014

1

 200440

5

LF45/55 series

Contents

COMPONENTS

1

CONTENTS

Page

Date

1. GENERAL

1-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.1

Multimeter

1-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.2

Scopemeter

1-2

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.3

Signal measurements

1-2

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2. DESCRIPTION OF COMPONENTS

2-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

Inductive sensor

2-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.2

Vehicle speed sensor

2-2

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.3

Temperature sensors

2-3

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.4

Pressure sensors

2-4

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.5

Alternator

2-4

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.6

Windscreen heating relay

2-6

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3. DIAGNOSTICS

3-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.1

Diagnostics in electrical systems

3-1

200440

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2

 200440

5

COMPONENTS

Contents

LF45/55 series

2

2

 200440
