1-1

Mechanical gearbox control

TECHNICAL DATA

ΛΦ45/55 series

3

0

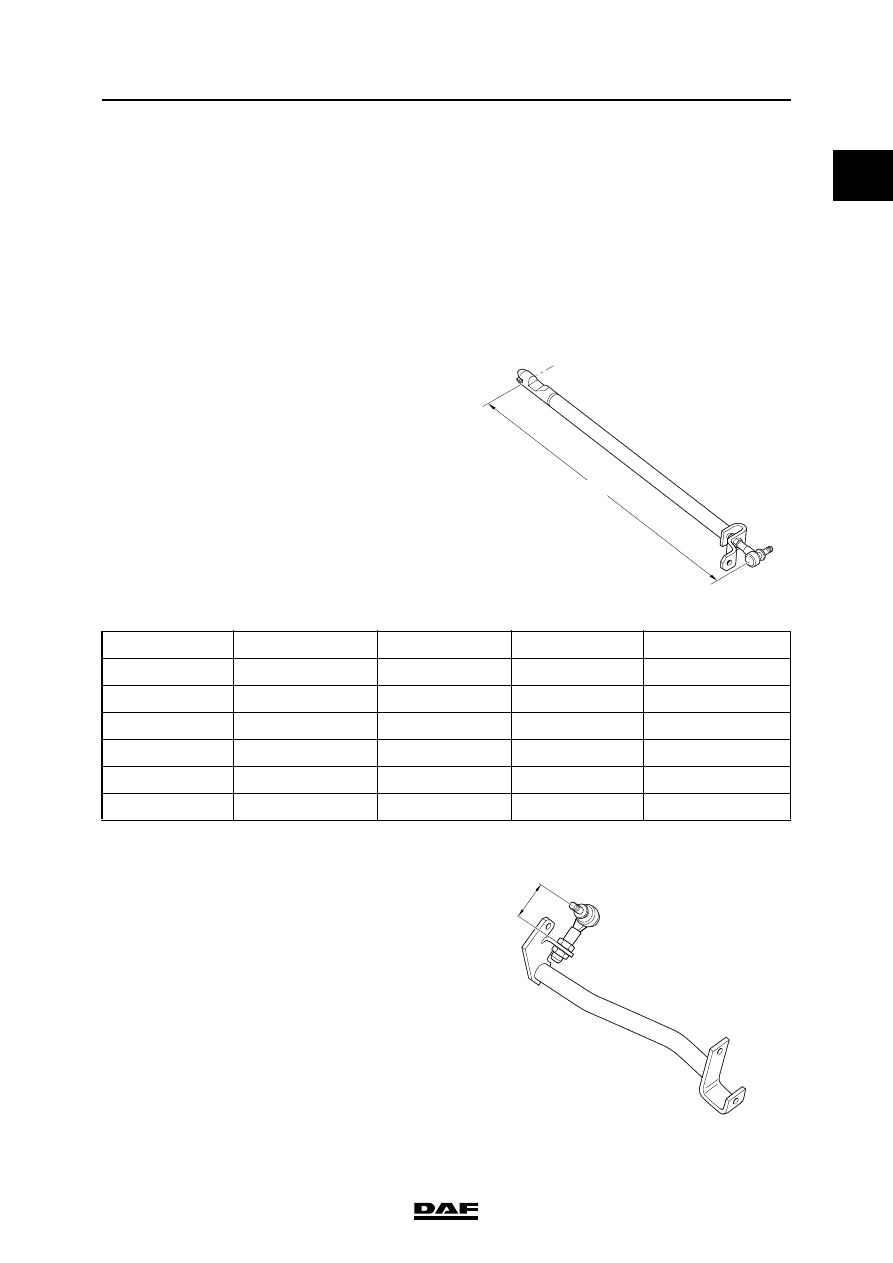

1. MECHANICAL GEARBOX CONTROL

1.1 GENERAL

Switch button

Control rod

Control rod underneath the cab

Length A

Control rod behind the cab

Locking compound

Loctite 243

Lubricant

Molykote BR2S or BR2 plus

V3 00 563

A

Engine

Gearbox

Cab suspension

Class

Length A [mm]

CE engine

ZF 6S850

steel

1

669

CE engine

ZF 6S850

rubber

1

664

CE engine

ZF 6S850

steel

2 + 3

674

CE engine

ZF 6S850

rubber

2 + 3

669

CE engine

FS6309A

steel

2 + 3

674

CE engine

FS6309A

rubber

2 + 3

669

V3 00 564

B

Length B

60 - 62 mm

TECHNICAL DATA

1-2

©

 200508

Mechanical gearbox control

0

ΛΦ45/55 series

3

1.2 TIGHTENING TORQUES

The tightening torques stated in this paragraph

are different from the standard tightening torques

stated in the overview of the standard tightening

torques.

The other threaded connections not specified

must therefore be tightened to the torque

mentioned in the overview of standard tightening

torques.

When attachment bolts and nuts are replaced, it

is important that - unless stated otherwise - these

bolts and nuts are of exactly the same length and

property class as those removed.
