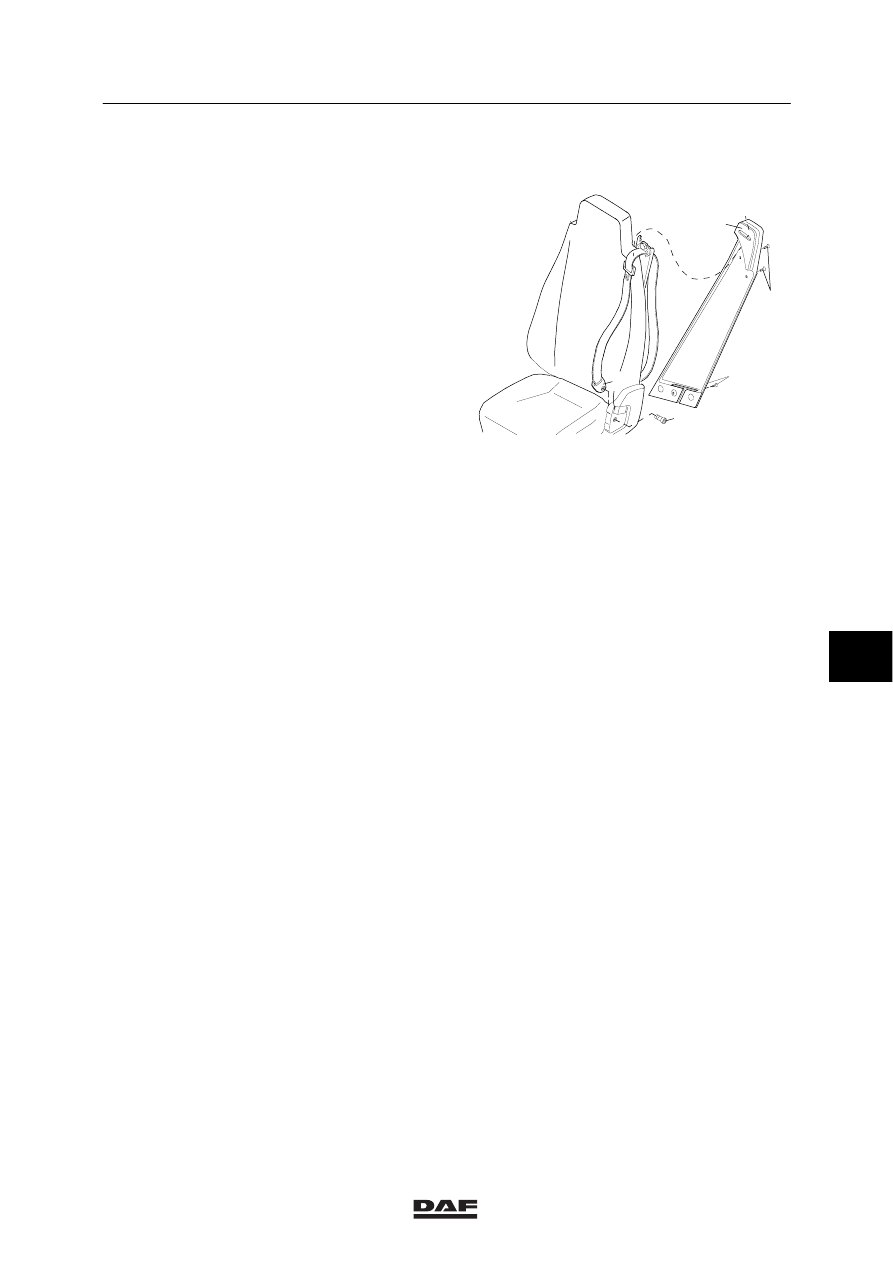

4.11 REMOVAL AND INSTALLATION, SEAT BELT GUIDE PANEL

Removing seat belt guide panel
1.

Lift the operating lever of the backrest
adjuster. Remove the attachment bolt (1) of
the seat belt mount (2). Remove the seat
belt mount (2).

2.

Remove the attachment screws (3) of the
seat belt guide panel from the backrest.

3.

Lift the seat belt guide panel of the seat belt
guide off the backrest. Guide the seat belt
with mount and latch through the opening at
the front of the seat belt guide panel (4).

4.

Remove the seat belt guide panel from the
backrest.

Installing seat belt guide panel
1.

Guide the seat belt with mount (2) through
the opening of the seat belt guide panel (4).

2.

Fit the seat belt guide panel to the backrest
using the attachment screws (3).

3.

Fit the seat belt mount (2) to the seat frame
using the attachment bolt (1).

3

3

1

4

2

K1 01 385

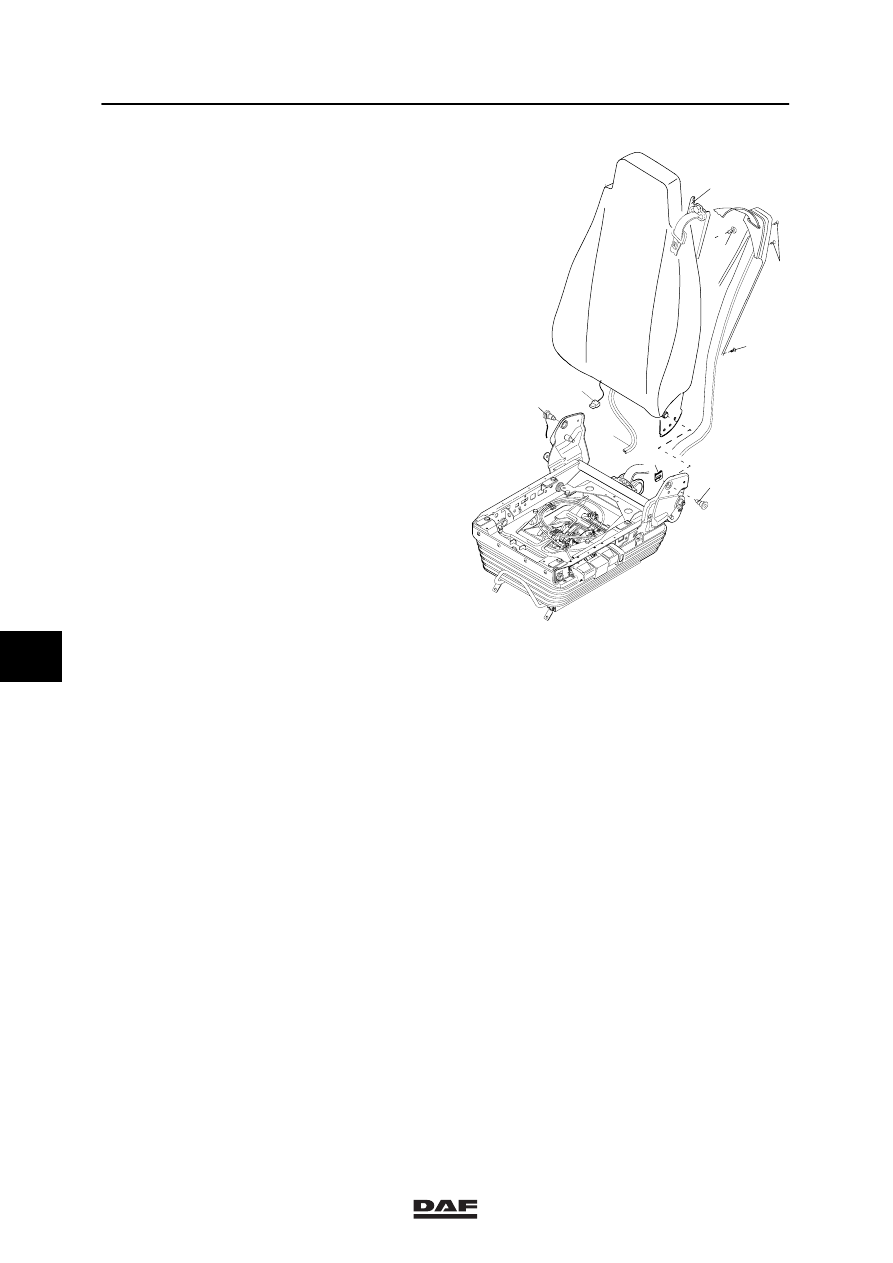

4.12 REMOVAL AND INSTALLATION, BACKREST

Removing backrest
1.

Remove the seat assembly.

2.

Remove the seat squab.

3.

Remove all cover panels.

4.

Remove the attachment bolts of the seat
belt guide panel (3).

5.

Remove the attachment screws (1) of the
fastening strip (1).

6.

Remove the seat belt guide (3) with seat
belt from the backrest.

7

ǹ 0210

1

SEATS

Removal and installation

LF45/55 series

4-10

7.

Disconnect the air pipes (7) to the backrest.
Mark the position of the air pipes.

8.

In the case of electric seat heating,
disconnect the electrical connector (8) to
the seat.

9.

Remove the circlip (5) on the attachment
screw (4) of the backrest hinge.

10. Remove the attachment screws (4) of the

backrest hinges.

11. Remove the backrest from the seat frame.

Installing backrest
1.

Install the backrest in the correct position
on the seat frame.

2.

Clean the attachment bolts (4) of the
backrest hinge. Apply locking compound to
the attachment bolts.

3.

Fit the attachment bolts (4) in the backrest
hinge. Fit the attachment bolt (4) with
circlip (5).

4.

Fit the air pipes (7) to the backrest.

5.

In the case of electric seat heating, connect
the electrical connector (8).

6.

Fit the seat belt guide (3) with the
attachment bolt (1) to the backrest.

7.

Fit the seat belt guide panel to the backrest
using the attachment bolts (2).

8.

Fit all cover panels. Fit the seat squab.

9.

Install the seat assembly.

4

4

5

1

2

2

3

7

8

K1 01 386

7

ǹ 0210

1

LF45/55 series

Removal and installation

SEATS

4-11

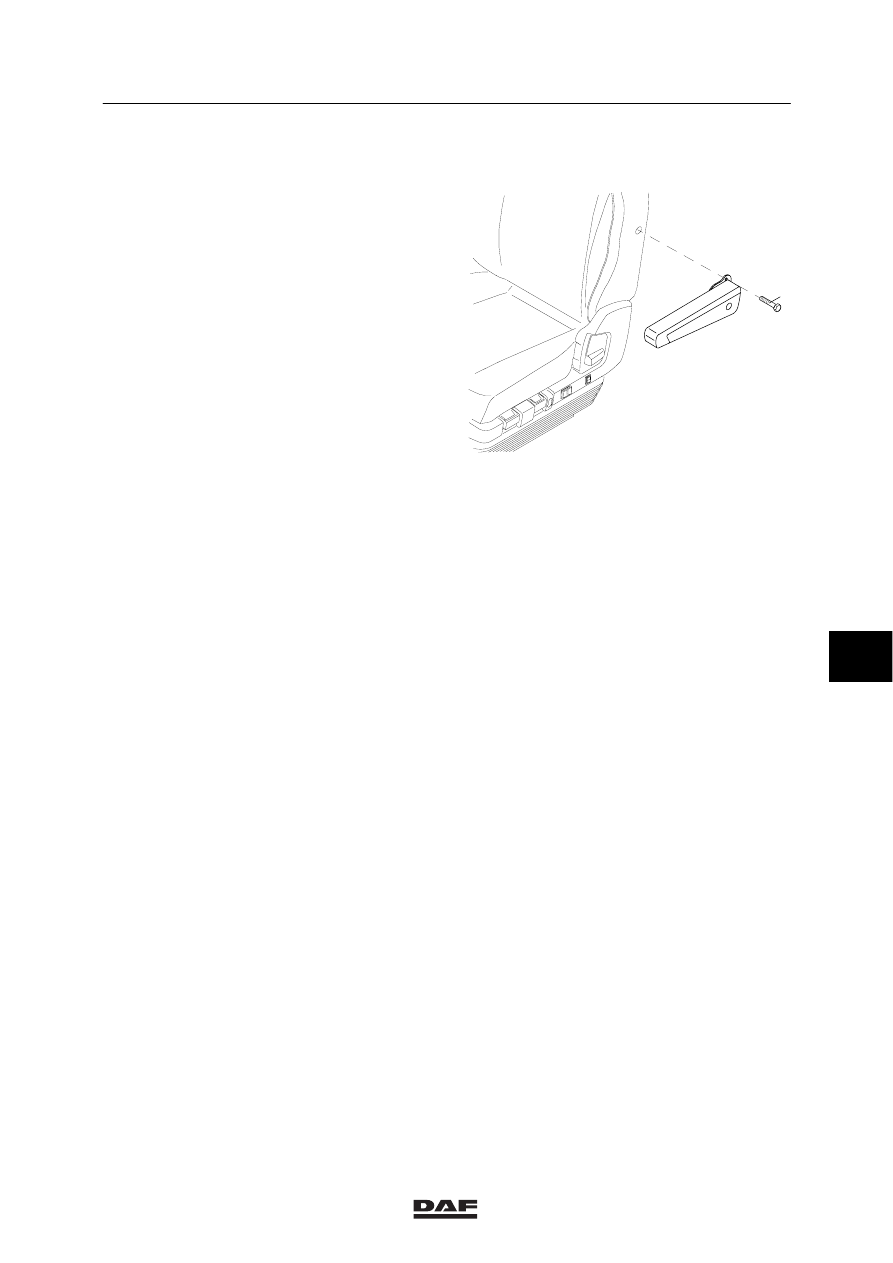

4.13 REMOVAL AND INSTALLATION, ARM REST

Removing arm rest
1.

Remove the cap on the attachment screw
(1) in the arm rest.

2.

Turn the attachment screw (1) of the arm
rest out of the backrest and remove it.

Installing arm rest
1.

Fit the arm rest to the backrest using the
attachment screw (1).

2.

Fit the cap on the attachment screw (1) in
the arm rest.

1

K1 01 387

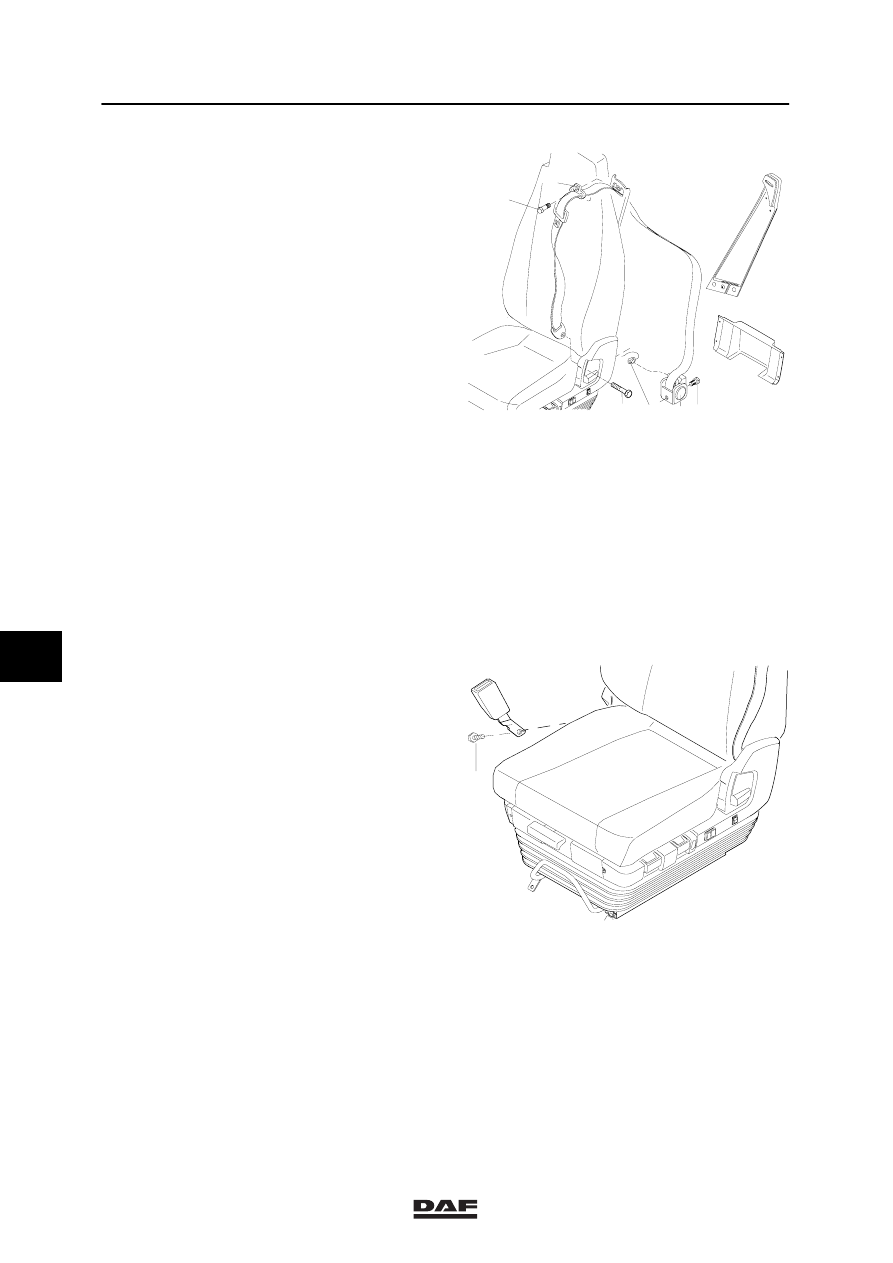

4.14 REMOVAL AND INSTALLATION, SEAT BELT MECHANISM

-

If a seat is equipped with a seat belt
tensioner, the system manual for the airbag
and seat belt tensioner must be consulted
for the various safety instructions and
instructions for removing, installing, packing
and treating pyrotechnic components.

-

A seat with seat belt tension can be
identified by the airbag. If a vehicle is
equipped with an airbag, the driver seat
automatically also has a pyrotechnic seat
belt tensioner.

-

A vehicle with an airbag can be identified by
the text ”airbag” on the steering wheel and
by a sticker on the windscreen stating that
the vehicle is equipped with an airbag.

Removing seat belt mechanism
1.

Remove the rear cover panel.

2.

Lift the operating lever of the backrest
adjuster and remove the attachment bolt (6)
underneath of the seat belt mount. Remove
the seat belt mount.

3.

Remove the seat belt guide panel.

7

ǹ 0210

1

SEATS

Removal and installation

LF45/55 series

4-12

4.

Remove the attachment bolt (1) of the
seat-belt guide (2). Remove the seat-belt
guide (2).

5.

If there is a seat belt tensioner, disconnect
the plug of the seat belt tensioner (5) on the
seat belt roll (4).

6.

Remove the attachment bolt (3) of the seat
belt roll (4). Remove the seat belt roll (4).

Installing seat belt mechanism
1.

Fit the seat belt roll (4) to the frame using
the attachment bolt (3). Tighten the
attachment bolt to the specified tightening
torque. See main group ”Technical data”.

2.

Fit the seat belt guide (2) with seat belt to
the backrest.

3.

Fit the seat belt guide panel to the backrest.

4.

Fit the seat belt mount to the seat frame
using the attachment bolt (6) and tighten
the attachment bolt to the specified
tightening torque. See ”Technical data”.

5.

Fit the rear cover panel to the seat frame.

3

4

1

2

5

K1 01 388

6

4.15 REMOVAL AND INSTALLATION, SEAT BELT LOCK

Removing seat belt lock
1.

Remove the attachment bolt (1) of the seat
belt lock (2).

2.

Take the seat belt lock (2) from the seat
frame and the cover panel.

Installing seat belt lock
1.

Fit the seat belt lock (2) through the
opening in the cover panel.

2.

Fit the seat belt lock (2) to the seat frame
using the attachment bolt (1).

3.

Tighten the attachment bolt (1) to the
specified tightening torque. See main group
”Technical data”.

1

K1 01 389

7

ǹ 0210
