LF45/55 series

Removal and installation

CAB SUSPENSION

4-5

4.

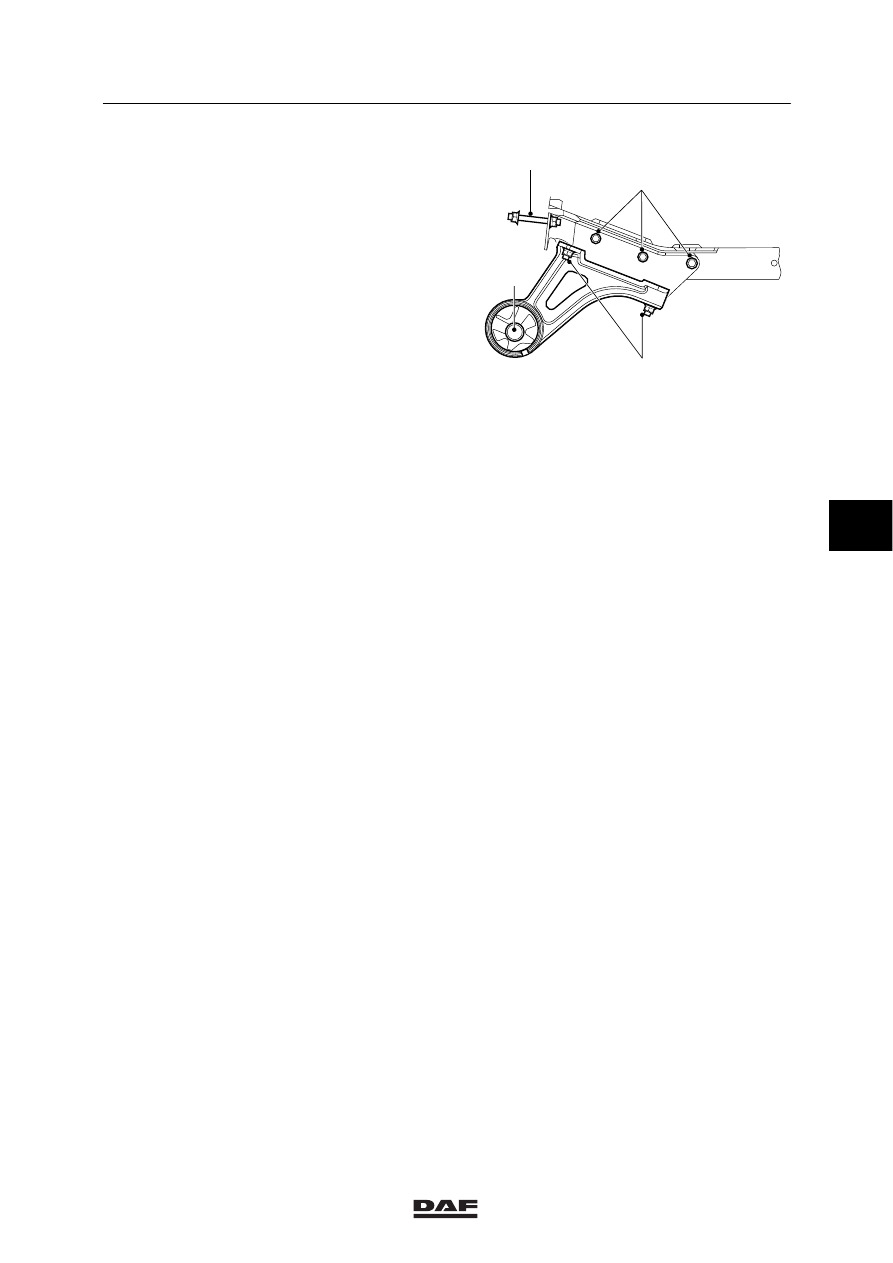

Remove the attachment bolt (3).

5.

Remove the attachment bolts (4).

6.

Remove the cab support.

Installing the cab support
1.

Fit the support with the attachment bolts (4),
with the bolt heads facing downwards.

2.

Check the distance between the cab
supports, see ”Technical data”.

3.

Tighten the attachment bolts (4).

4.

Remove the block.

5.

Lower the cab, tighten the attachment bolt
(3) with the bolt head on the outer side to
the specified torque, see ”Technical data”.

6.

Remove the hoisting belt.

7.

Inspect the cab for correct alignment, see
”Inspection and adjustment”.

8.

Fit the headlight cover panel.

K1 01 476

1

2

4

1

2

3

5

ǹ 0210

1

CAB SUSPENSION

Removal and installation

LF45/55 series

4-6

4.4 REMOVAL AND INSTALLATION, SILENT BLOCKS OF FRONT SPRING

SUSPENSION CAB SUPPORT

Note:
To remove and install the silent blocks, use
special tool (DAF no. 1329471).

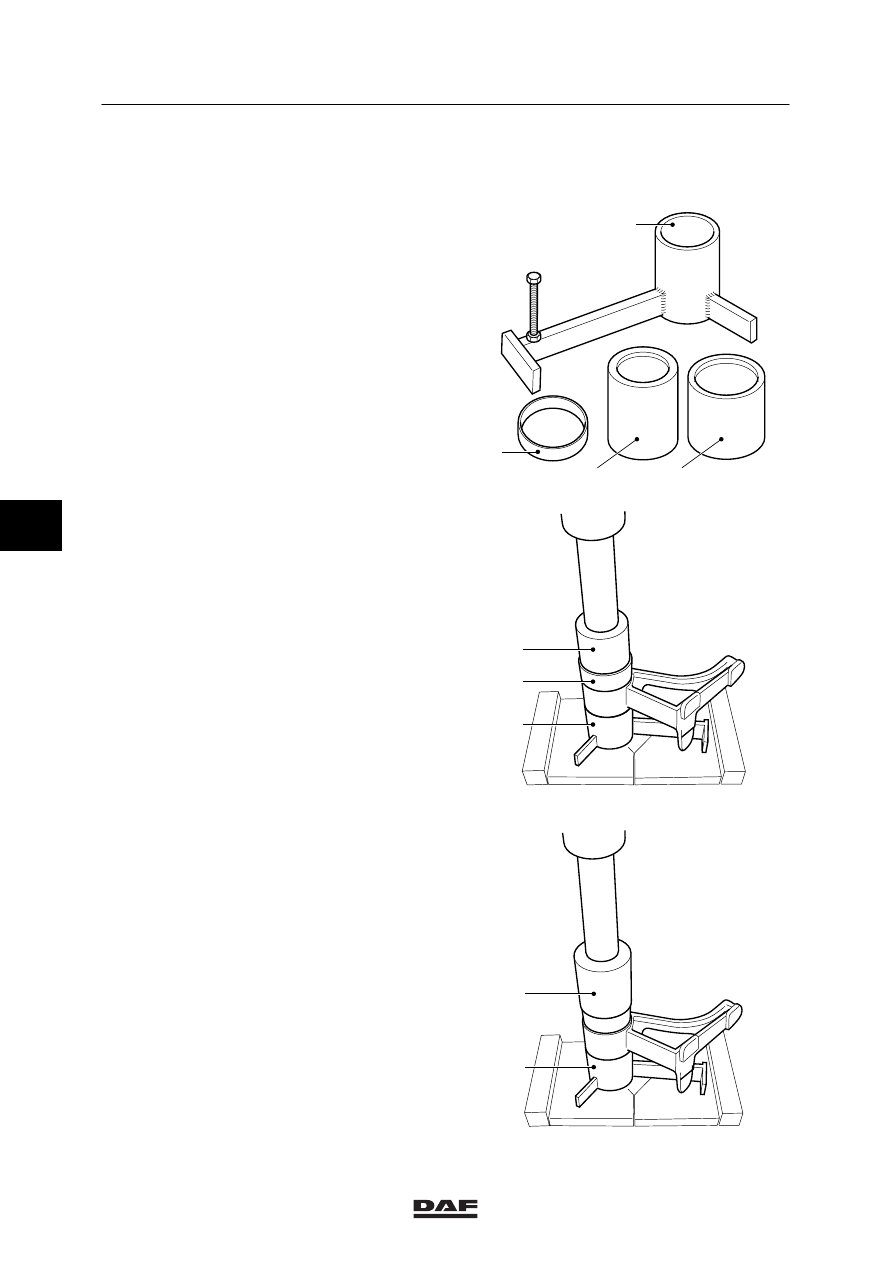

K1 01 539

4

2

5

6

3

1

Removing the front silent block
1.

Place the housing of the cab support on the
base (1) of the special tool
(DAF no. 1329471).

2.

Force the front silent block (1) out of the
housing using the press-out tool (2) of the
special tool (DAF no. 1329471).

K1 01 538

2

1

Removing the rear silent block
1.

Place the back-up washer (3) of the special
tool (DAF no. 1329471) on the base (1).

2.

Place the housing of the cab support on the
base (1) with the back-up washer (3).

3.

Force the rear silent block out of the
housing using the press-out tool (5) of the
special tool (DAF no. 1329471).

K1 01 535

5

3

1

5

ǹ 0210

1

LF45/55 series

Removal and installation

CAB SUSPENSION

4-7

Installing the front silent block
1.

Place the housing of the cab support on the
base (1).

K1 01 537

6

1

2.

Place the silent block, its openings in the
right positions (angle A), on the housing of
the cab support, see ”Technical data”.

A

K1 01 442

3.

Force the silent block into the housing using
the press-in tool (6) of the special tool
(DAF no. 1329471).

Installing the rear silent block
1.

Place the back-up washer (3) on the
base (1).

2.

Place the housing of the cab support on the
base (1) with the back-up washer (3).

3.

Force the silent block into the housing using
the press-in tool (4) of the special tool
(DAF no. 1329471).

K1 01 536

4

3

1

5

ǹ 0210

1

CAB SUSPENSION

Removal and installation

LF45/55 series

4-8

4.5 REMOVAL AND INSTALLATION, SILENT BLOCK OF CAB FRONT RUBBER

SUSPENSION SUPPORT

Note:
To remove and install the silent block, use
special tool (DAF no. 1453126).

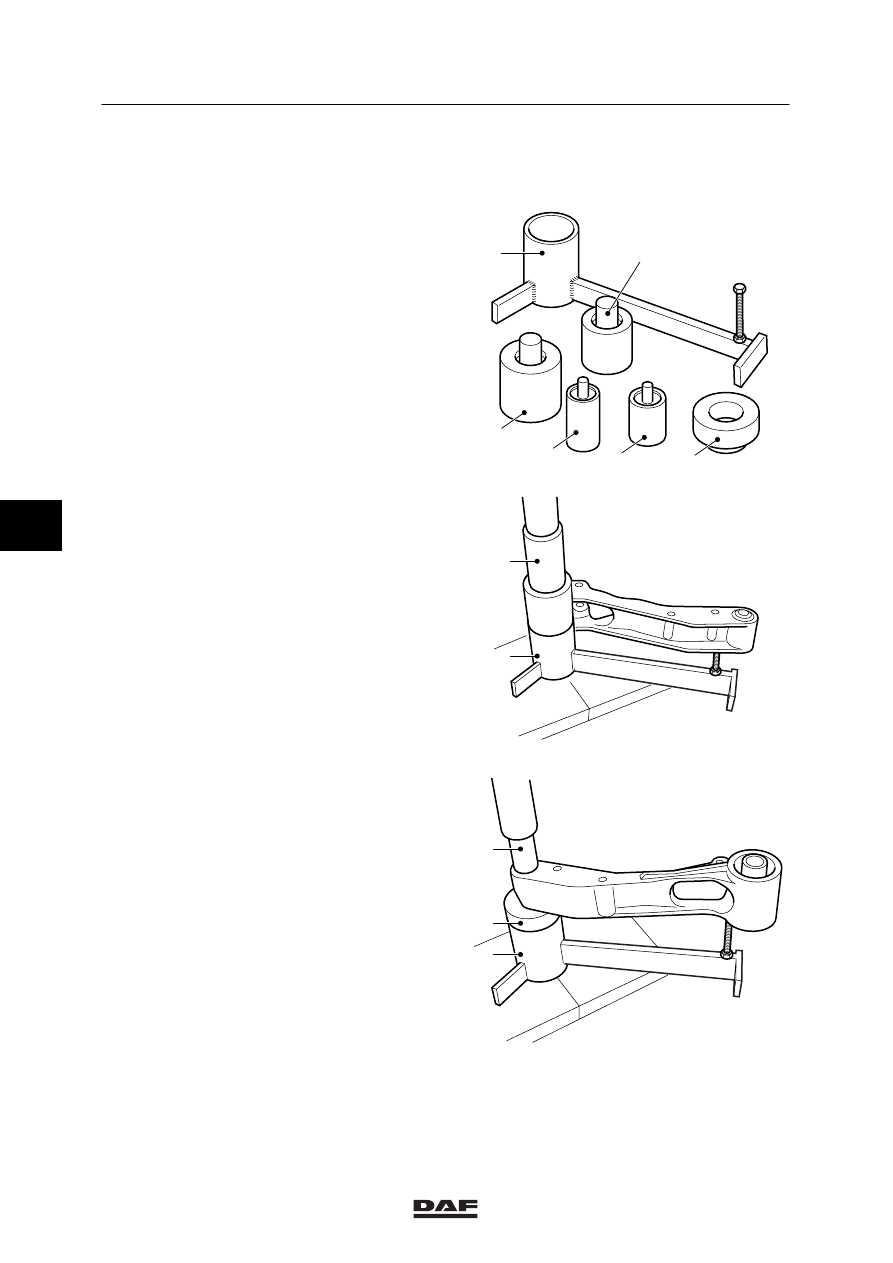

K1 01 542

3

2

4

1

Removing the silent block
1.

Place the housing of the cab support on the
base (1) of the special tool
(DAF no. 1453126).

2.

Place the guide ring (4) of the special tool
(DAF no. 1453126) over the edge of the
silent block.

3.

Force the silent block out of the housing
using the press-out tool (3) of the special
tool (DAF no. 1453126).

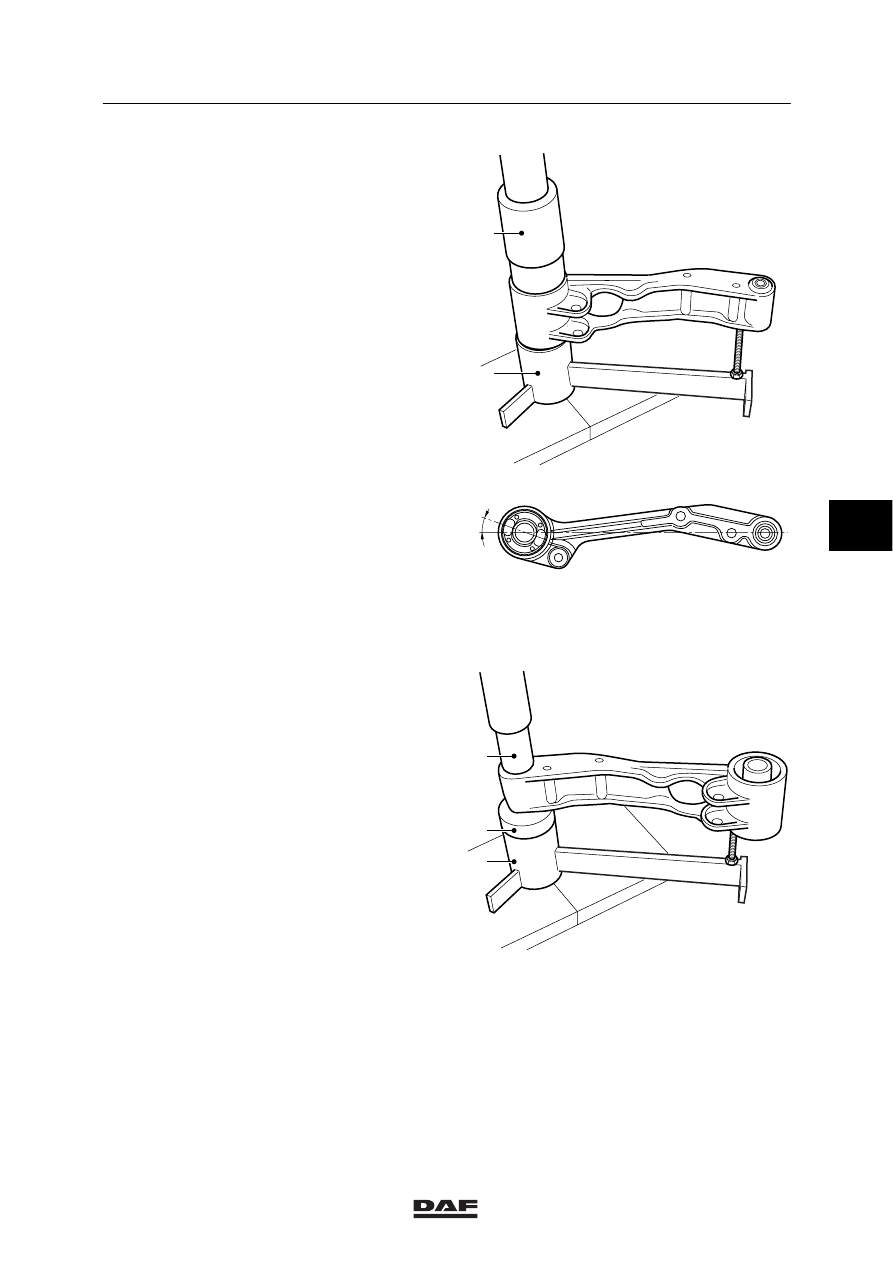

K1 01 544

3

4

1

Installing the silent block
1.

Place the housing of the cab support on the
base (1).

K1 01 543

2

1

5
