LF45/55 series

Removal and installation

CAB SUSPENSION

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVING THE CAB STABILISER

Removing the cab stabiliser

Note:
If the cab has spring suspension, do not tilt the
cab without the cab stabiliser.

1.

Open the grille.

2.

Remove the cab stabiliser attachment bolts.

3.

Remove the cab stabiliser.

Installing the cab stabiliser
1.

Put the cab stabiliser in place.

2.

Tighten the attachment bolts.

3.

Inspect the cab for correct alignment, see
”Inspection and adjustment”.

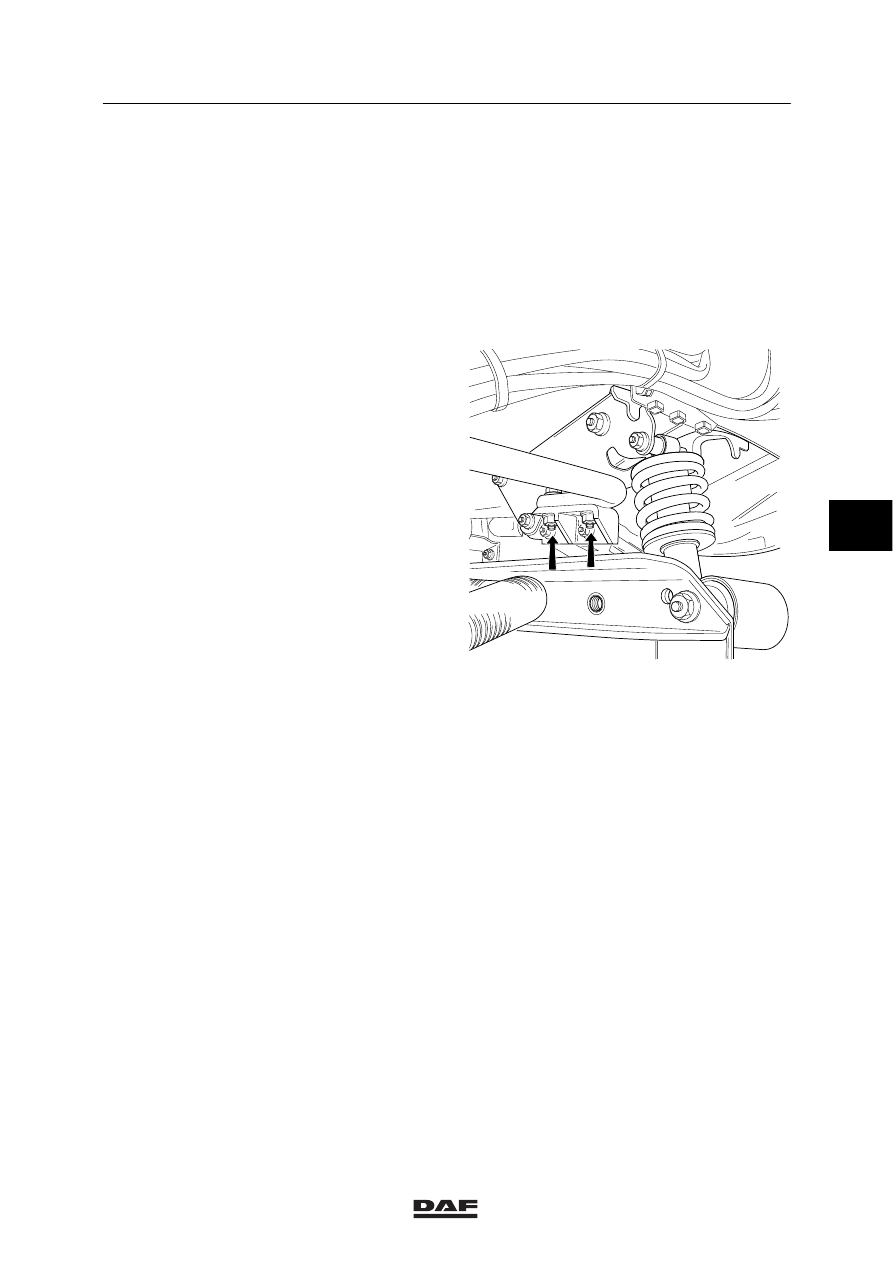

K1 01 161

5

ǹ 0210

1

CAB SUSPENSION

Removal and installation

LF45/55 series

4-2

4.2 REMOVAL AND INSTALLATION, FRONT SPRING SUSPENSION CAB

SUPPORT

Removing the cab support

Only use approved lifting
equipment.
Comply with general safety
instructions when working with
lifting equipment.

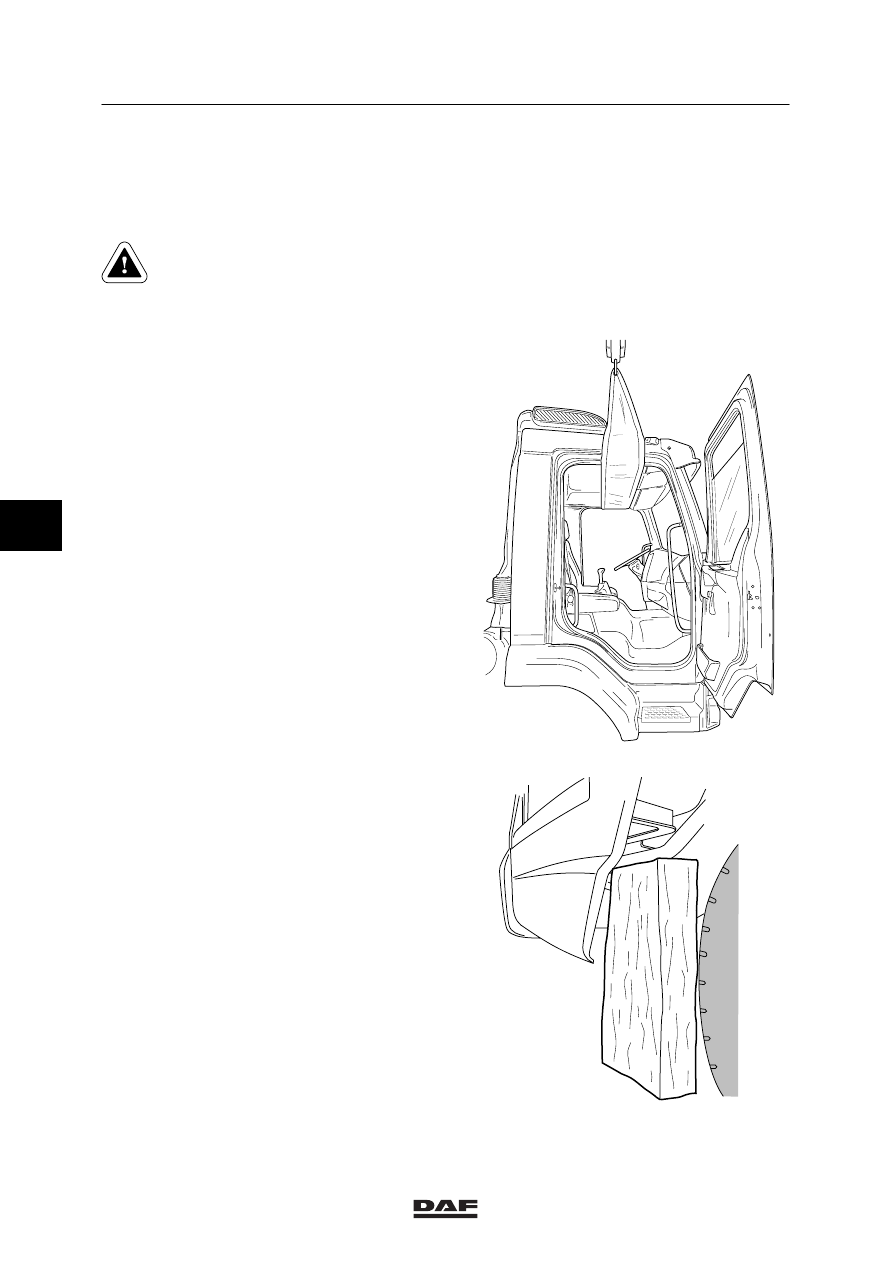

1.

Suspend the cab from the hoisting belt.

K1 01 212

2.

Place a block under the entrance step
support on the side where the cab support
will be removed.

3.

Remove the headlight cover panel.

K1 01 198

5

ǹ 0210

1

LF45/55 series

Removal and installation

CAB SUSPENSION

4-3

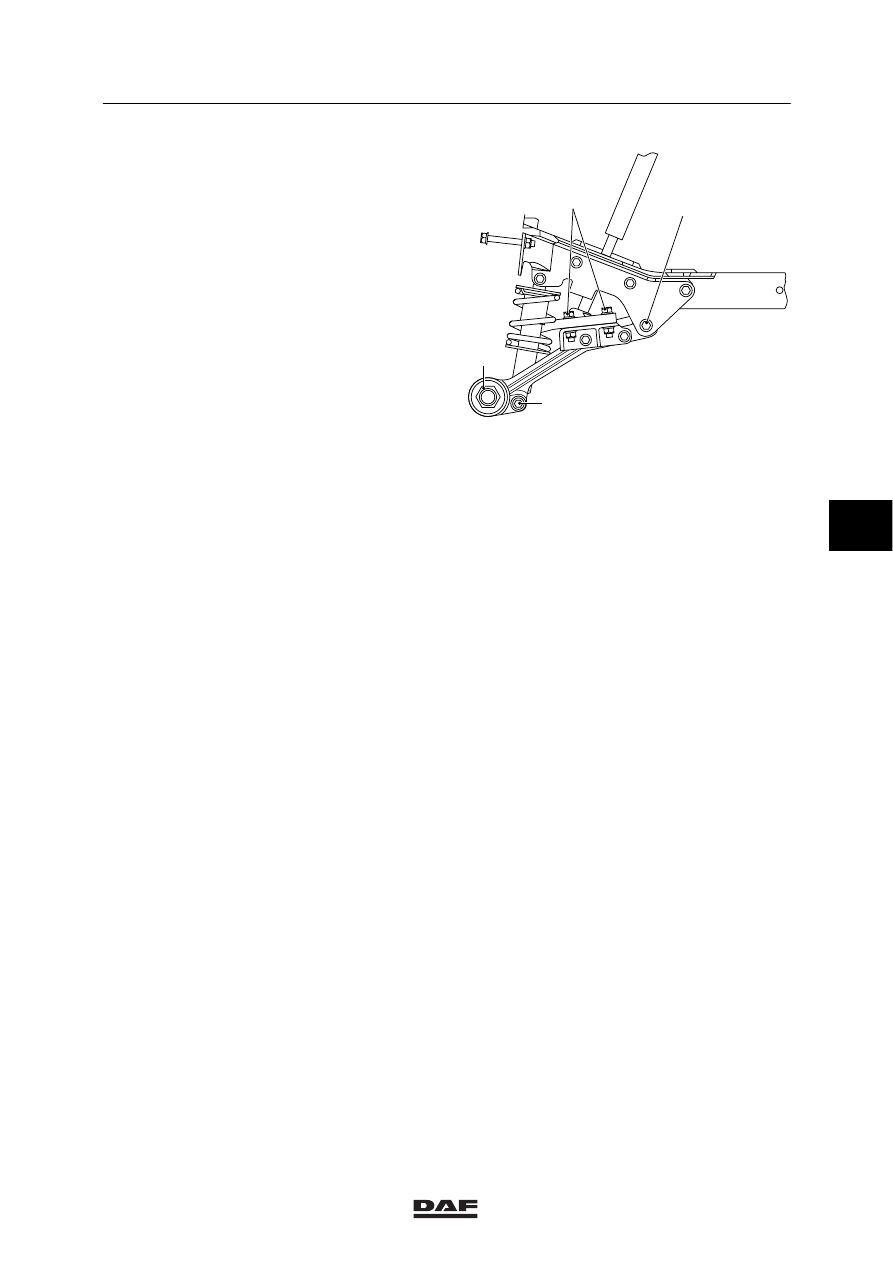

4.

Remove the attachment bolt (1).

5.

Remove the cab stabiliser attachment
bolts (2).

6.

Remove the attachment bolt (3).

7.

Remove the suspension attachment
bolt (4).

8.

Remove the cab support.

Installing the cab support
1.

Fit the support.

2.

Check the distance between the cab
supports, see ”Technical data”.

3.

Fit the attachment bolts (1) and (3)
hand-tighten them with the bolt heads on
the inside. Fit the attachment bolts (2) with
the bolt heads facing upwards. Fit the
attachment bolt (4) with the bolt head on the
outer side.

4.

Remove the block.

5.

Lower the cab and secure the attachment
bolt (3). Tighten the attachment bolt (1) to
the specified torque. See “Technical data”.

6.

Remove the hoisting belt.

7.

Inspect the cab for correct alignment, see
”Inspection and adjustment”.

8.

Fit the headlight cover panel.

K1 01 204

1

4

3

2

5

ǹ 0210

1

CAB SUSPENSION

Removal and installation

LF45/55 series

4-4

4.3 REMOVAL AND INSTALLATION, CAB FRONT RUBBER SUSPENSION

SUPPORT

Removing the cab support

Only use approved lifting
equipment.
Comply with general safety
instructions when working with
lifting equipment.

1.

Suspend the cab from the hoisting belt.

K1 01 212

2.

Place a block under the entrance step
support on the side where the cab support
will be removed.

3.

Remove the headlight cover panel.

K1 01 198

5
