1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-19

Steering wheel model with airbag

Observe the warnings and safety
instructions applicable to working
on an airbag system.

Removing the steering column with airbag
steering wheel
1.

Remove the airbag module.

2.

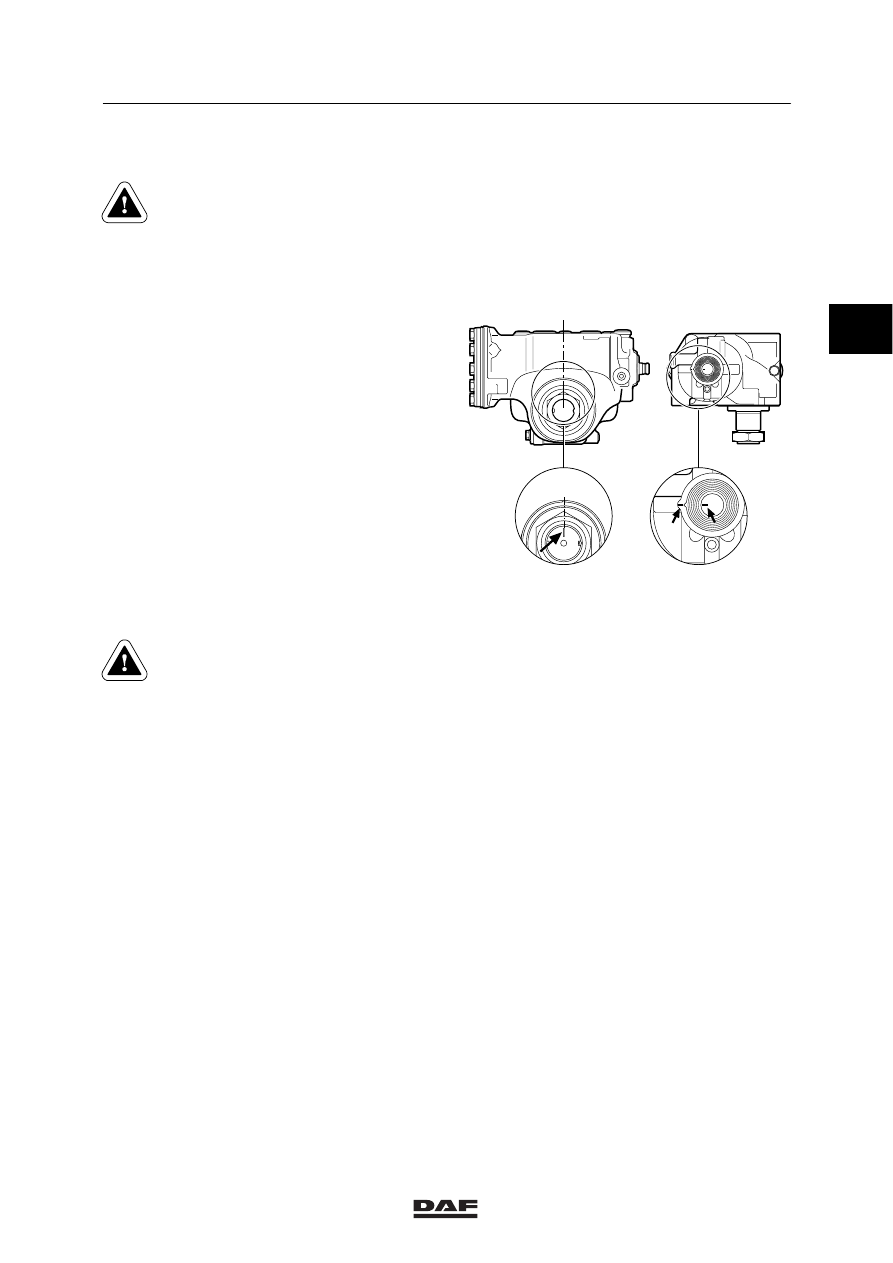

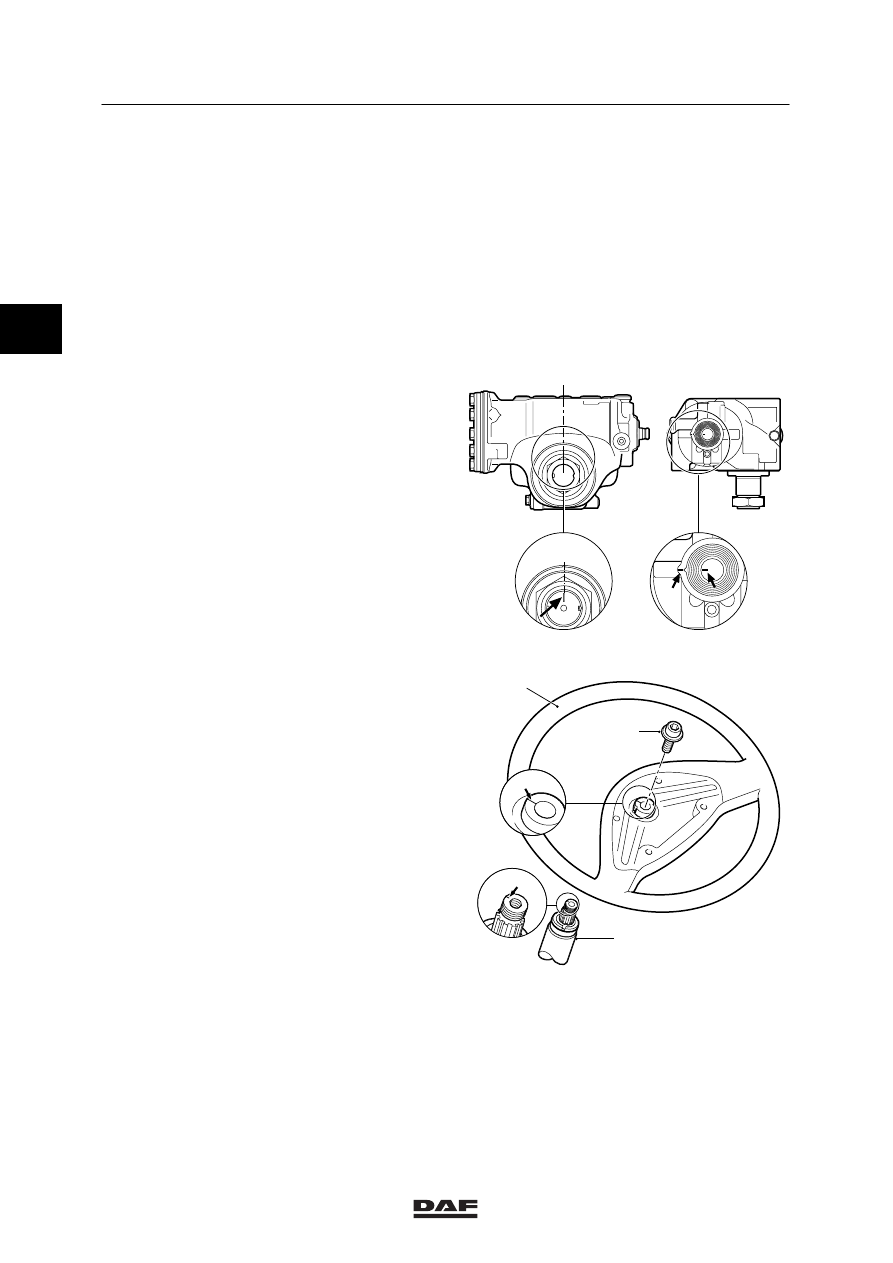

Place the steering box in the central
position using the marks.

S7 00 623

3.

Remove the panel under the tachograph.

There must at least be 5 minutes
waiting time between disconnecting
the battery leads and loosening the
airbag connector. Non-observance
of the 5 minutes waiting time may
result in the airbag being activated
when the connector is removed.

4.

Remove the steering column panel.

5.

Depending on the work to be carried out,
remove the floor dust cover or the cover
panels under the steering wheel.

6.

If applicable, remove the steering column
adjustment air pipe.

7.

Remove the connectors from the steering
column.

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-20

8.

Remove the attachment bolt of one
universal joint of the steering shaft
(depending on the operations to be
performed; either the universal joint under
the steering wheel or the universal joint on
the steering box). Before loosening, mark
the position of the universal joint versus the
steering shaft.

9.

Lock the steering wheel to prevent it from
turning, using, for example, adhesive tape

If the steering wheel is rotated more
than 3 turns to the left or right from
the centre position, the airbag
contact unit will get damaged.

10. Remove the attachment bolts. One of the

attachment bolts is a security bolt. Remove
this using a drift.

11. Remove the steering column.

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-21

Installing the steering column with airbag
steering wheel
1.

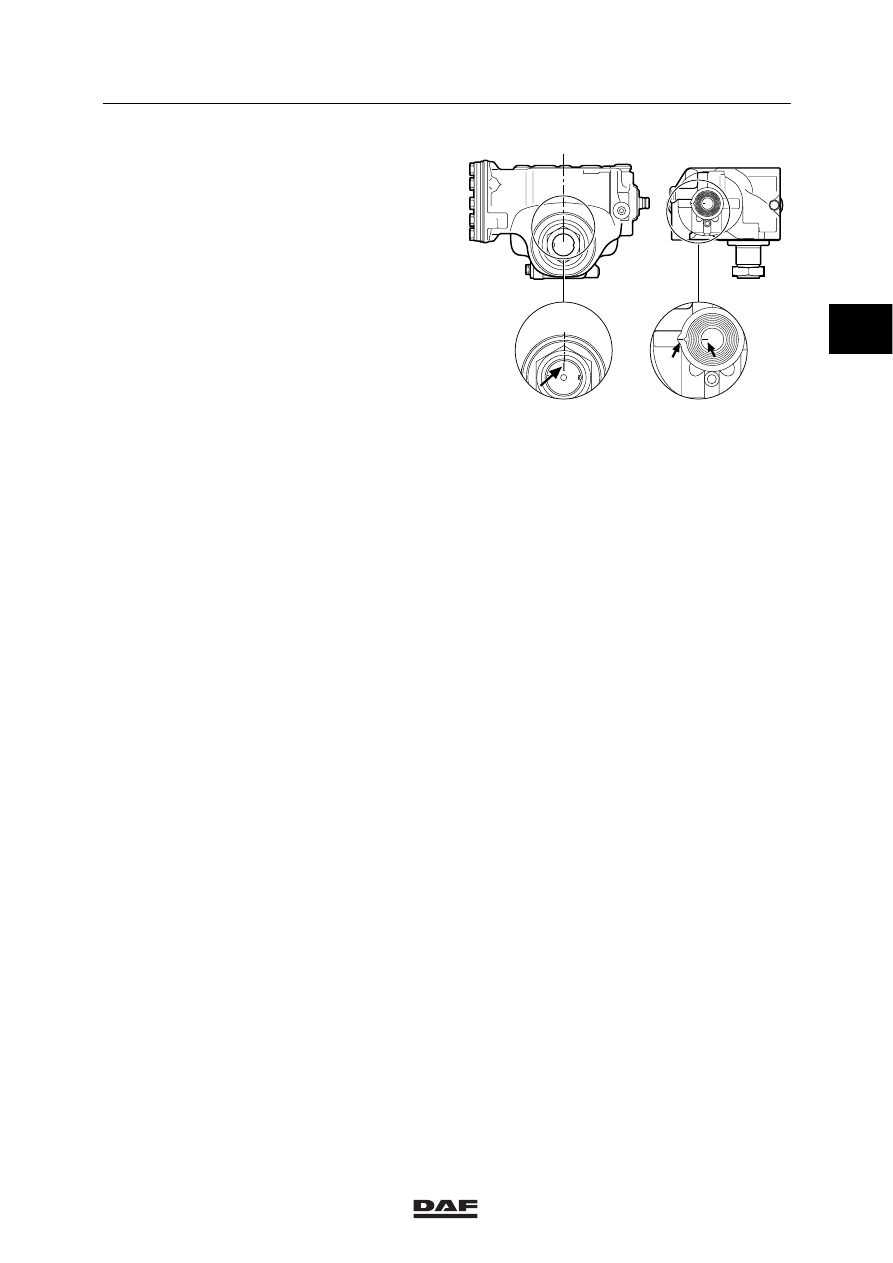

Check that the steering box is still in the
central position, using the marks.

S7 00 623

2.

Fit the steering column to the steering shaft
and make sure that the marks between the
universal joint and steering shaft align.
Fit a new attachment bolt with nut in the
universal joint.
Tighten the attachment bolt to the specified
torque, see main group ”Technical data”.

3.

Place the steering column by tightening the
top attachment bolts by hand.

4.

Attach the air pipes to the connection block
behind the dashboard. Check to see that
the air pipes are not in contact with any
moving parts.

5.

Fit the steering column connectors.

6.

Fit the lower attachment bolts and lock the
steering column.

7.

Fit the steering column panel and secure it
with the attachment bolts and panel clips.

8.

Fit the panel.

9.

Fit the airbag module.

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-22

4.6 REMOVAL AND INSTALLATION, STEERING WHEEL

Note:
A steering wheel with an airbag can be
recognised by the inscription ”Airbag” on the
cover plate and the ”Airbag” sticker on the
windscreen.

Steering wheel without airbag

Removing the steering wheel without airbag
1.

Check that the steering wheel is not
equipped with an airbag.

2.

Place the steering box in the central
position using the marks.

S7 00 623

3.

Remove the cover plate from the steering
wheel.

4.

Remove the steering wheel bolt (2).

5.

Make marks (A and B) on the steering
wheel (1) and the steering shaft (3).

K1 01 321

1

3

2

A

B

2

ǹ 0210
