LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-15

4.4 REMOVAL AND INSTALLATION, PNEUMATIC SWITCH/VALVE OF

STEERING COLUMN ADJUSTMENT UNIT

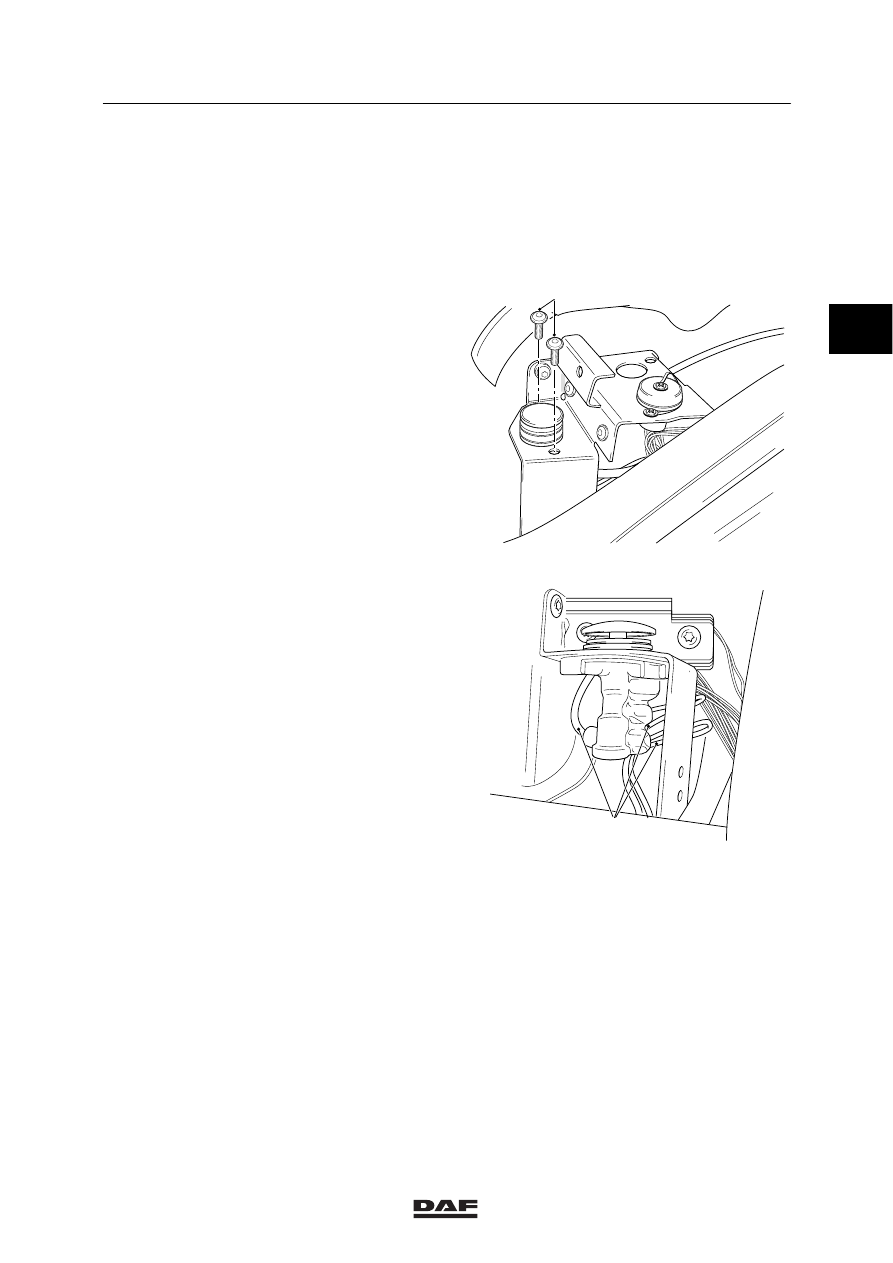

Removing the pneumatic switch/valve of the
steering column adjustment unit
1.

Lay the floor mat aside.

2.

Remove the attachment bolts (1) from the
switch/valve.

K1 01 120

1

3.

Remove the bracket holding the
switch/valve. Disconnect the air pipes (2)
and remove the switch/valve.

K1 01 121

2

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-16

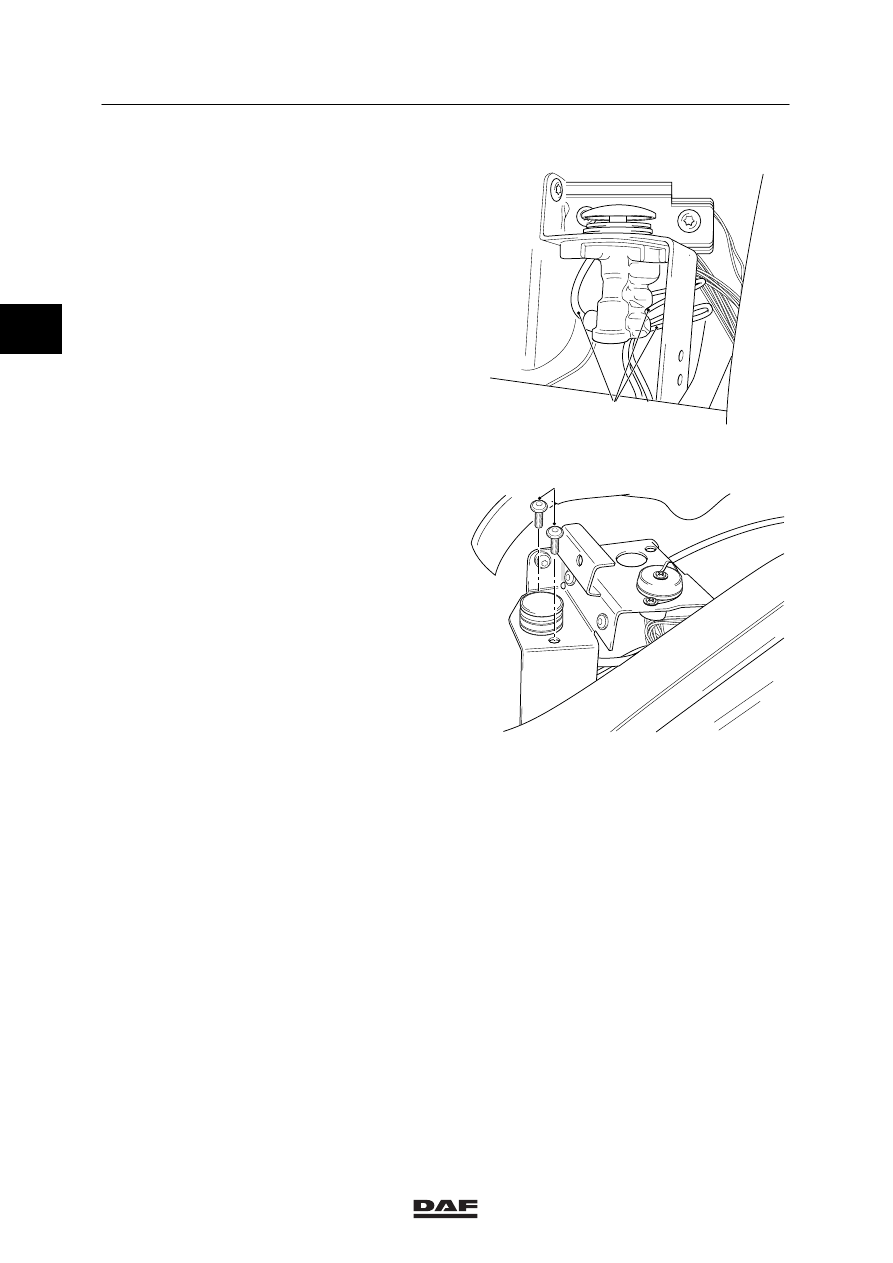

Fitting the pneumatic switch/valve
1.

Fit the air pipes (2) to the switch/valve.

K1 01 121

2

2.

Fit the switch/valve and secure them using
the attachment bolts (1).

K1 01 120

1

3.

Check the operation of the switch/valve, see
chapter ”Inspection and Adjustment”.

4.

Reposition the floor mat.

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-17

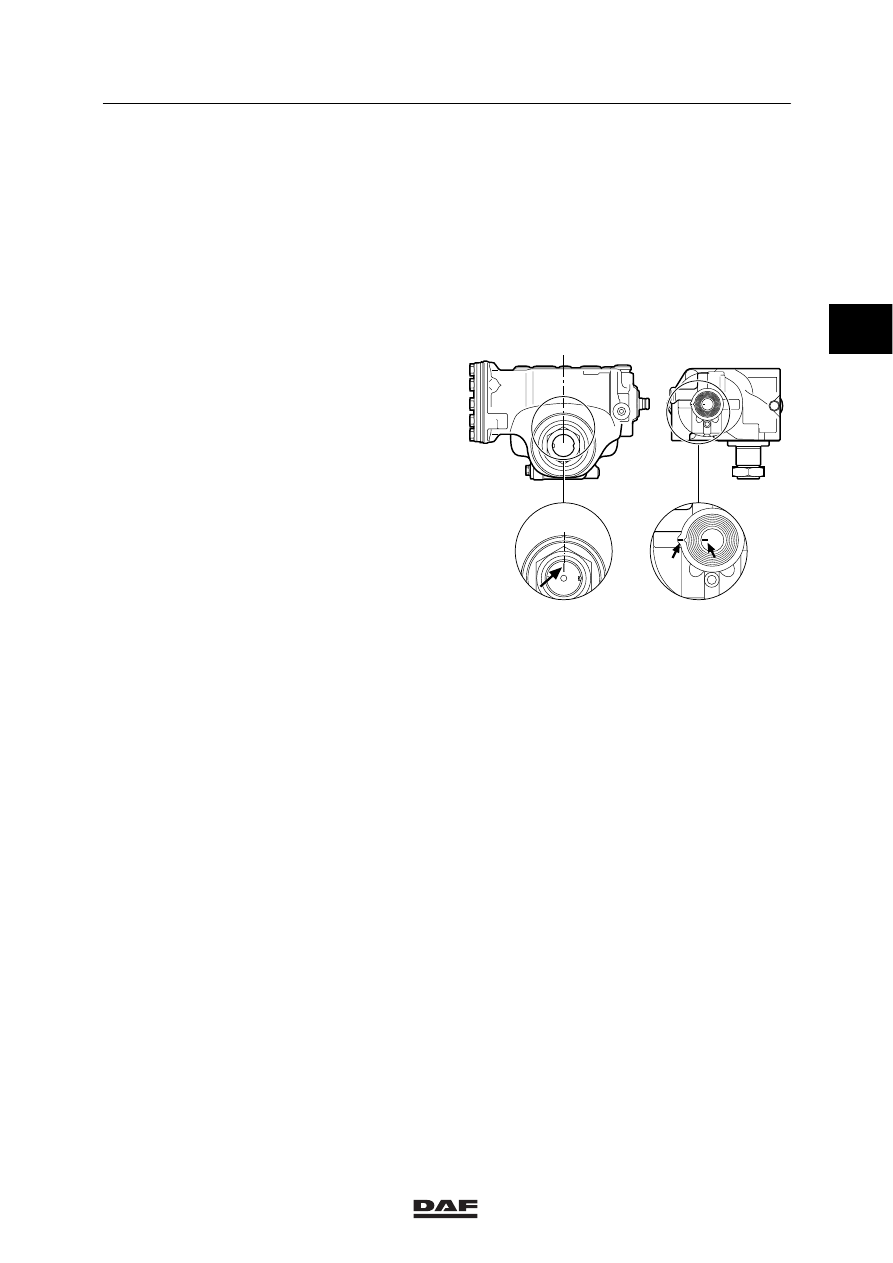

4.5 REMOVAL AND INSTALLATION, STEERING COLUMN

Note:
A steering wheel with an airbag can be
recognised by the inscription ”airbag” on the
cover plate and the ”Airbag” sticker on the
windscreen.

Steering wheel model without airbag

Removing the steering column without
airbag steering wheel
1.

Place the steering box in the central
position using the marks.

S7 00 623

2.

Remove the steering column panel.

3.

Depending on the work to be carried out,
remove the floor dust cover or the cover
panels beneath the steering wheel.

4.

If applicable, remove the steering column
adjustment air pipe.

5.

Remove the connectors from the steering
column.

6.

Remove the attachment bolt of one
universal joint of the steering shaft
(depending on the operations to be
performed; either the universal joint beneath
the steering wheel or the universal joint on
the steering box). Before loosening, mark
the position of the universal joint versus the
steering shaft.

7.

Remove the attachment bolts. One of the
attachment bolts is a security bolt. Remove
this using a drift.

8.

Remove the steering column.

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-18

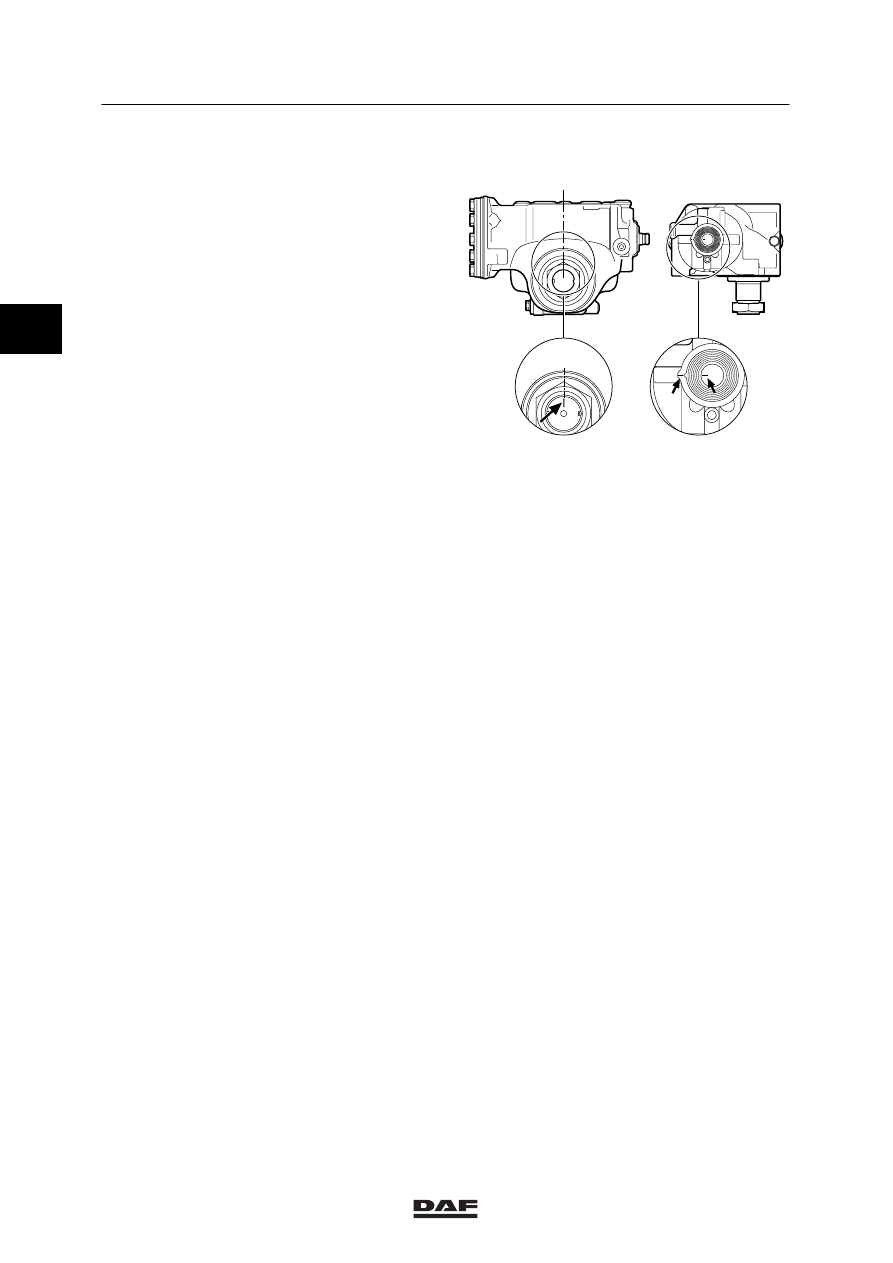

Installing the steering column without airbag
steering wheel
1.

Check whether the steering box is still in the
central position, using the markings.

S7 00 623

2.

Fit the steering column to the steering shaft
and make sure that the marks between the
universal joint and steering shaft align.
Fit a new attachment bolt with nut in the
universal joint.
Tighten the attachment bolt to the specified
torque, see main group ”Technical data”.

3.

Place the steering column by tightening the
top attachment bolts by hand.

4.

Attach the air pipes to the connection block
behind the dashboard. Check to see that
the air pipes are not in contact with any
moving parts.

5.

Fit the steering column connectors.

6.

Fit the lower attachment bolts and lock the
steering column.

7.

Fit the steering column panel and secure it
with the attachment bolts and panel clips.
