Removal and installation

INTERNAL CAB COMPONENTS

4-11

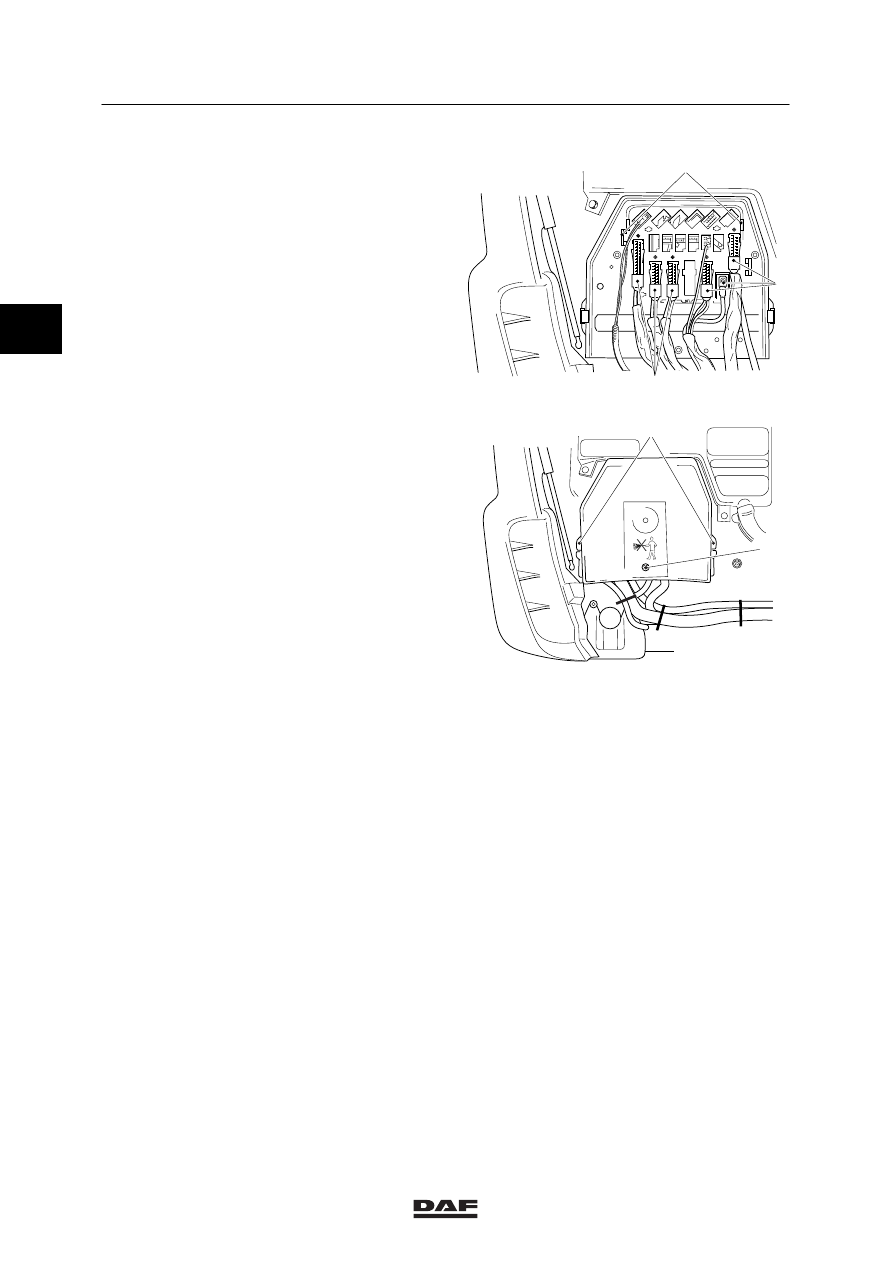

12. Remove the connectors (2).

13. Push the retainers (1) aside and the

connector holder plate inside.

K1 00 990

2

1

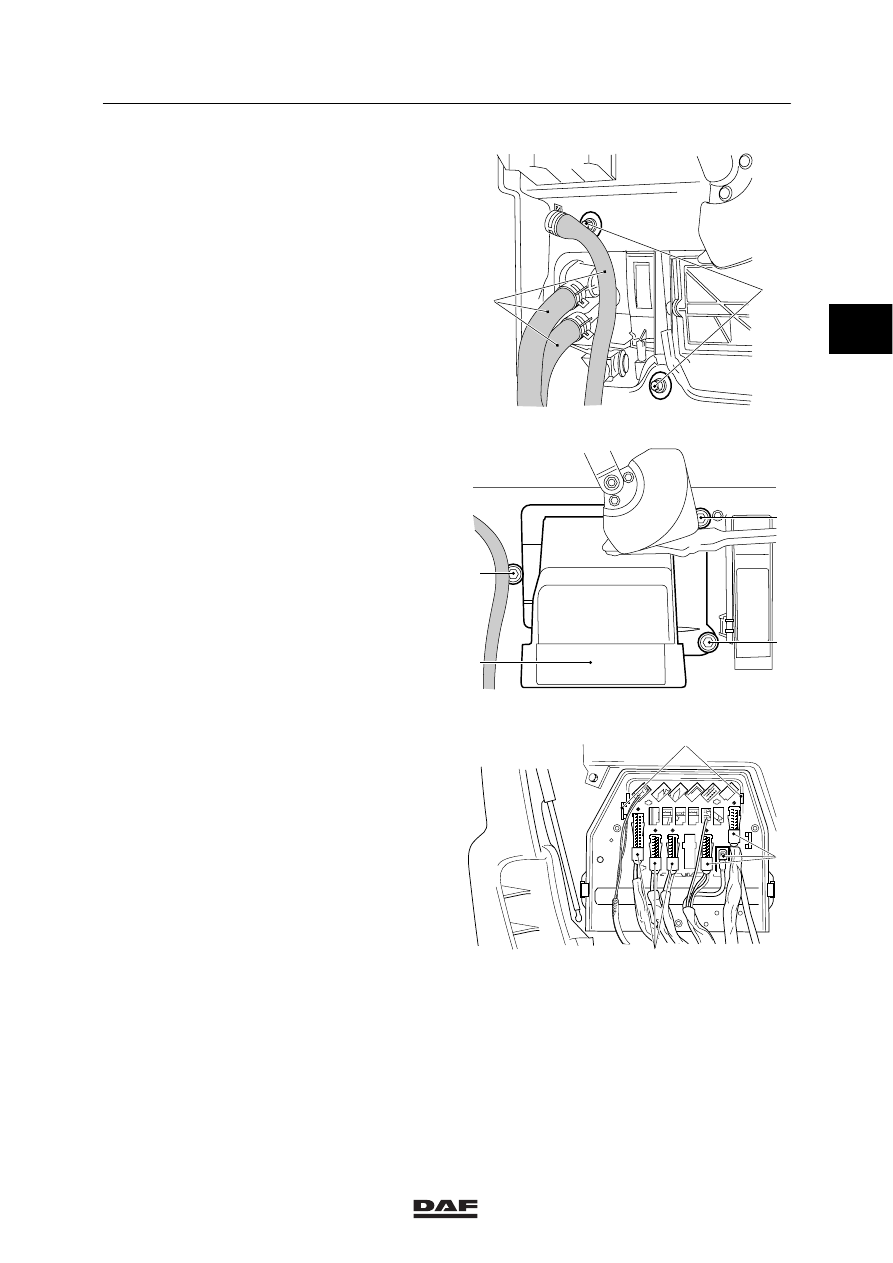

14. Remove the attachment bolts (1) from the

filter casing and remove the filter casing (2).

K1 01 194

1

1

1

2

15. Remove the attachment bolts (1).

16. Remove the heater hoses (2) and seal the

heater tubes.

17. Remove the connectors to the left and right

of the steering column.

K1 01 175

1

2

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-12

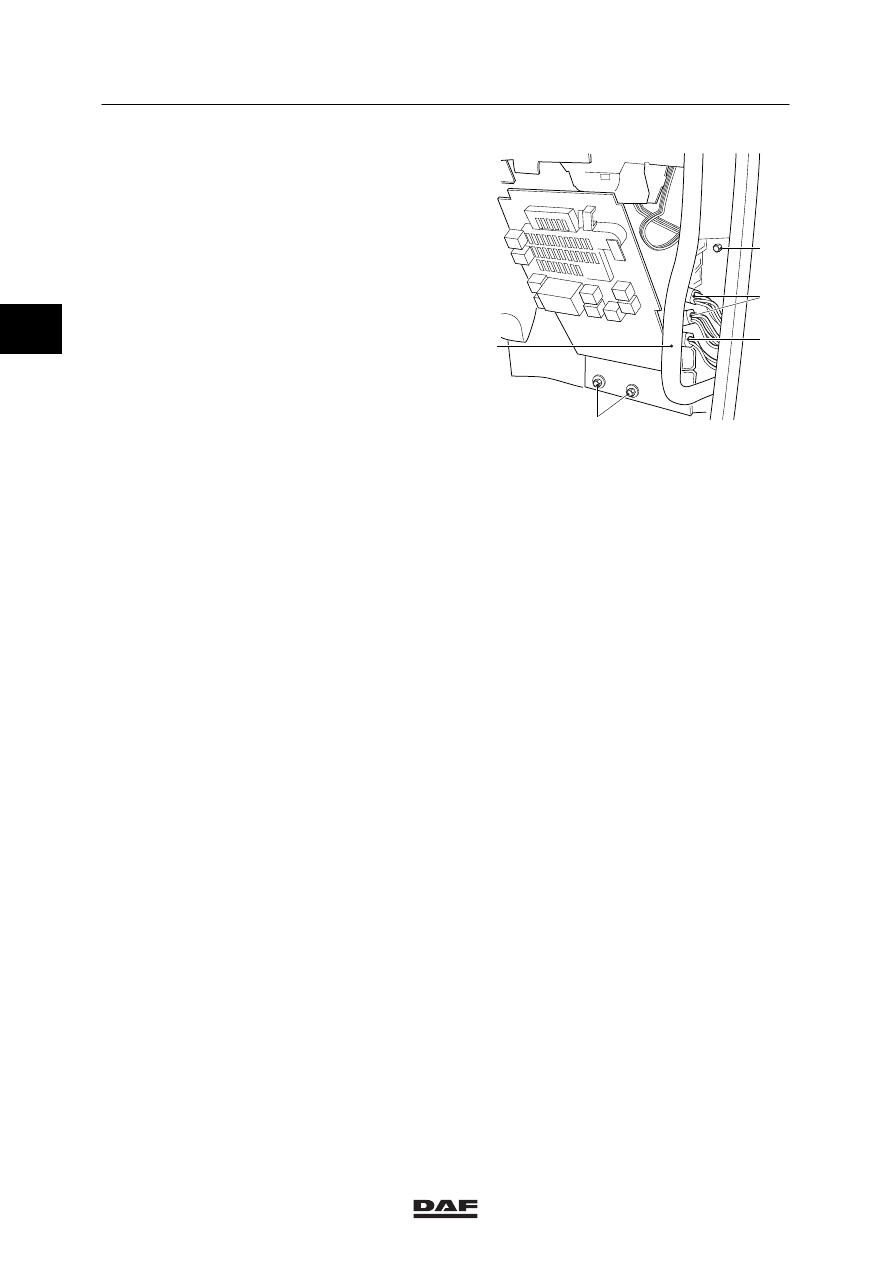

18. Remove the connectors (2) and the earth

connections (3).

19. Remove the attachment bolts on the

underside of the dashboard, left and right.

20. Remove the attachment bolts (4) and (1).

21. Pull the cover plate in the A-pillar out of the

retainer, remove the grip attachment bolt
and remove the grip (5).

22. Remove the floor mats. Remove the

diagnostic and ECAS connectors by taking
the wiring apart and then removing the
attachment bolts. Remove the connectors
from the bracket.

23. Remove the floor plate above the wiring.

24. Remove the seat wiring.

25. Remove the attachment bolts from the

window frame.

26. Remove the attachment bolts on the

underside and remove the complete
dashboard.

K1 00 986

1

2

3

4

5

Fitting the dashboard
1.

Fit the dashboard and secure it in the
window frame using a few attachment bolts.

2.

Fit the seat wiring.

3.

Install the floor plate above the wiring.

4.

Fit the ECAS and diagnostic connectors to
the bracket.

5.

Fit the grip and the cover panel in the
A-pillar.

6.

Fit the connectors in the central box.

7.

Remove the seals from the coolant hoses
and attach the hoses.

8.

Fit the connectors to the left and right of the
steering column.

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-13

9.

Insert the attachment bolts (1).

10. Fit the heater hoses (2).

K1 01 175

1

2

11. Fit the filter casing (2). Secure the filter

casing using the attachment bolts (1).

K1 01 194

1

1

1

2

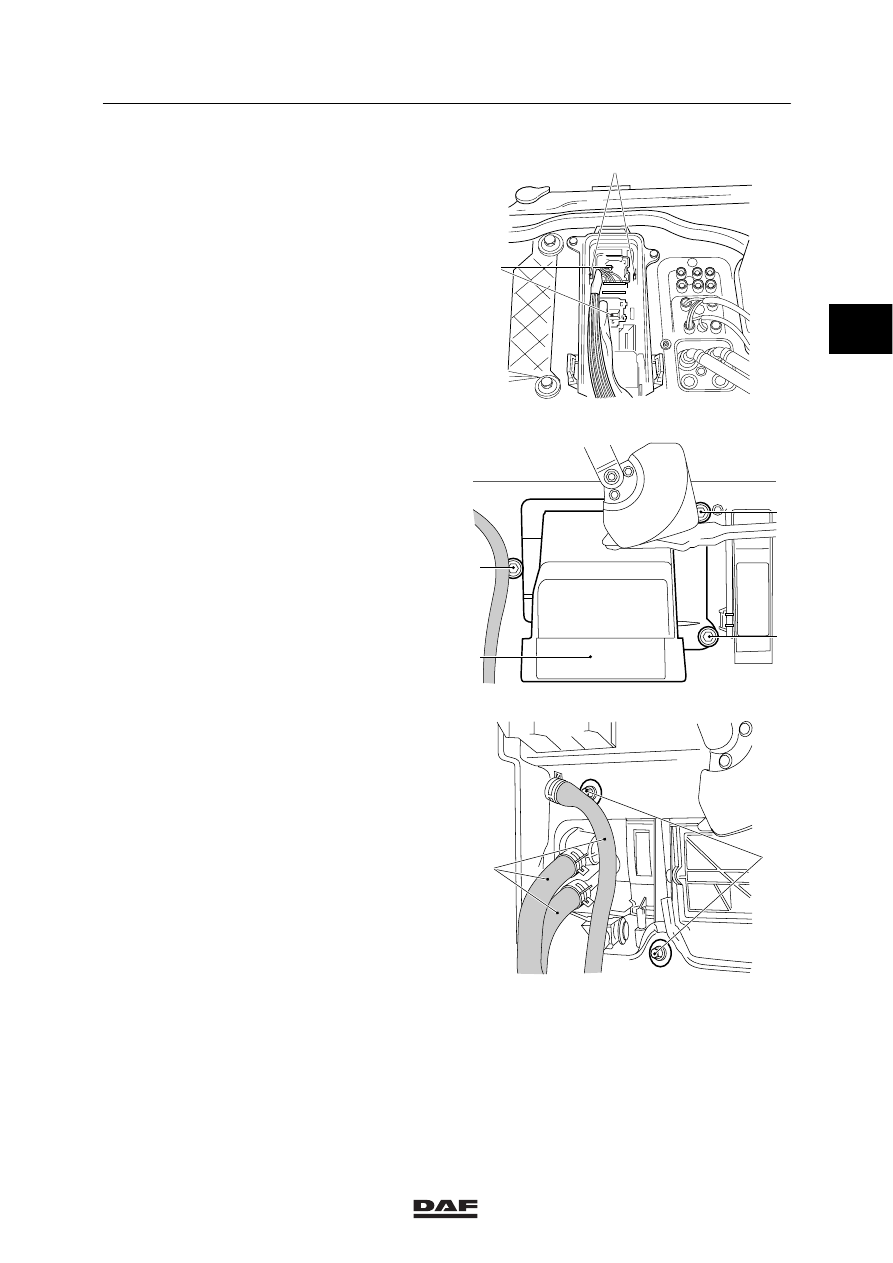

12. Fit the plate for the connectors via the

inside and press it into the retainers (2).

13. Fit the connectors (1).

14. Fit the cover plate.

K1 00 994

2

1

1

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-14

15. Fit the connecting block via the inside and

press it firmly into the retainers (2).

16. Fit the connectors (1) to the connecting

block. Pay attention to the markings on the
components.

K1 00 994

2

1

1

17. Fit the protective cover to the cab lead

through and secure it using the attachment
bolt (1).

K1 00 988

1

2

18. Close the grille.

19. Fit the attachment bolts under the

dashboard to the left and right.

20. Secure the attachment bolts in the window

frame.

21. Fit the dashboard panels on co-driver’s

side.

22. Fit the steering column dashboard panels.

23. Fit the connector of the 12V power supply to

the engine tunnel cover panel.

24. Fit the cover panel to the engine tunnel.

25. Fit the earth lead to the battery terminal.
