DAF 95XF. Manual - part 837

1

CAB SUSPENSION

Removal and installation

4-12

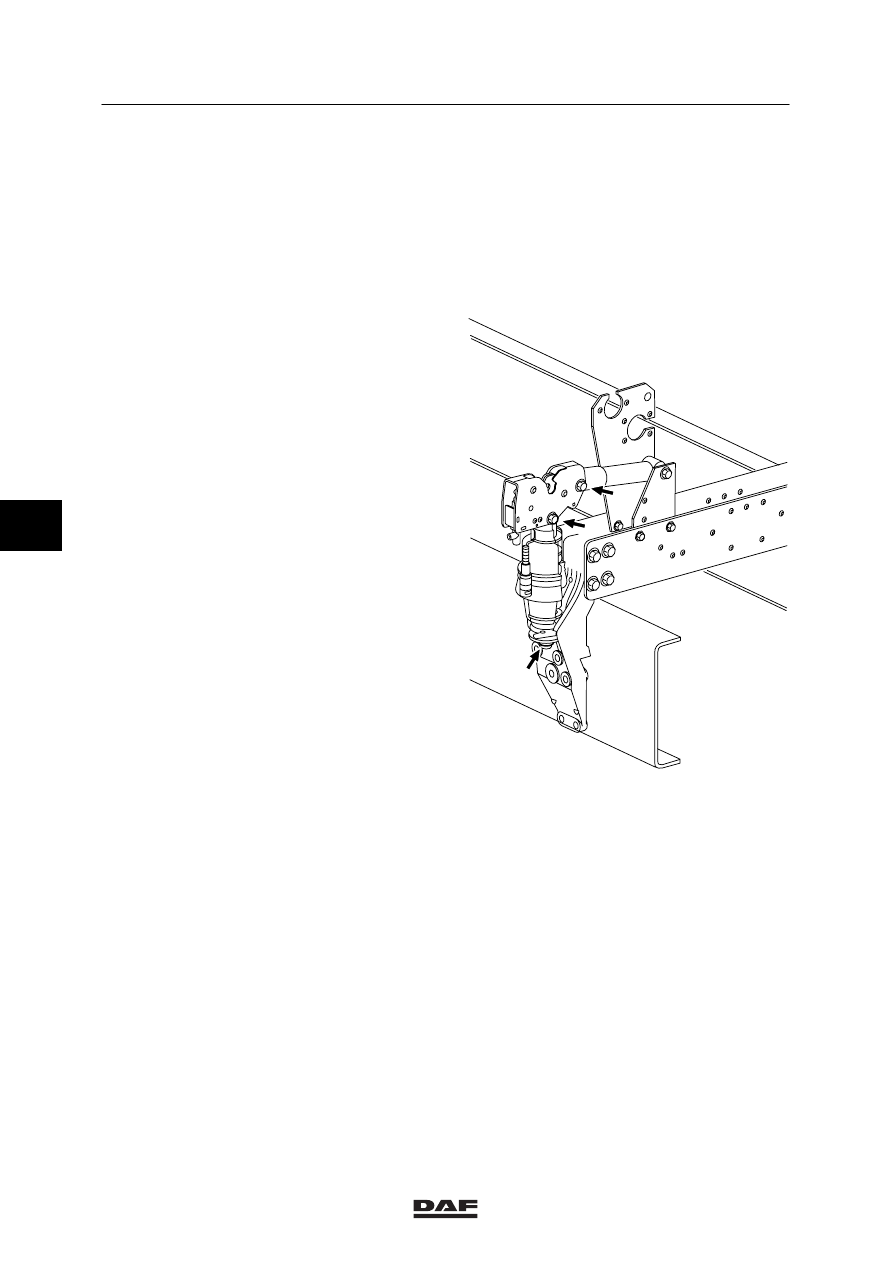

4.7 REMOVAL AND INSTALLATION, REAR AIR SUSPENSION

Removing rear air suspension
1.

Bleed the air pressure system.

2.

Tilt the cab.

3.

Disconnect the air pipe from the air
suspension element.

4.

Remove the air suspension element by
loosening the attachment bolt (A) a few
turns and loosening attachment bolt (B) and
attachment nut (C).

Installing rear air suspension
1.

Fit the air suspension element and
hand-tighten the attachment bolts and nut.

2.

Connect the air pipe to the air suspension
element.

3.

Tilt the cab back to the driving position.

4.

Tighten the attachment bolts and nut to the
specified tightening torque, see “Technical
data-.

5.

Pressurise the system.

K1 01 449

B

A

C

5

ᓻ 0209

1

Removal and installation

CAB SUSPENSION

4-13

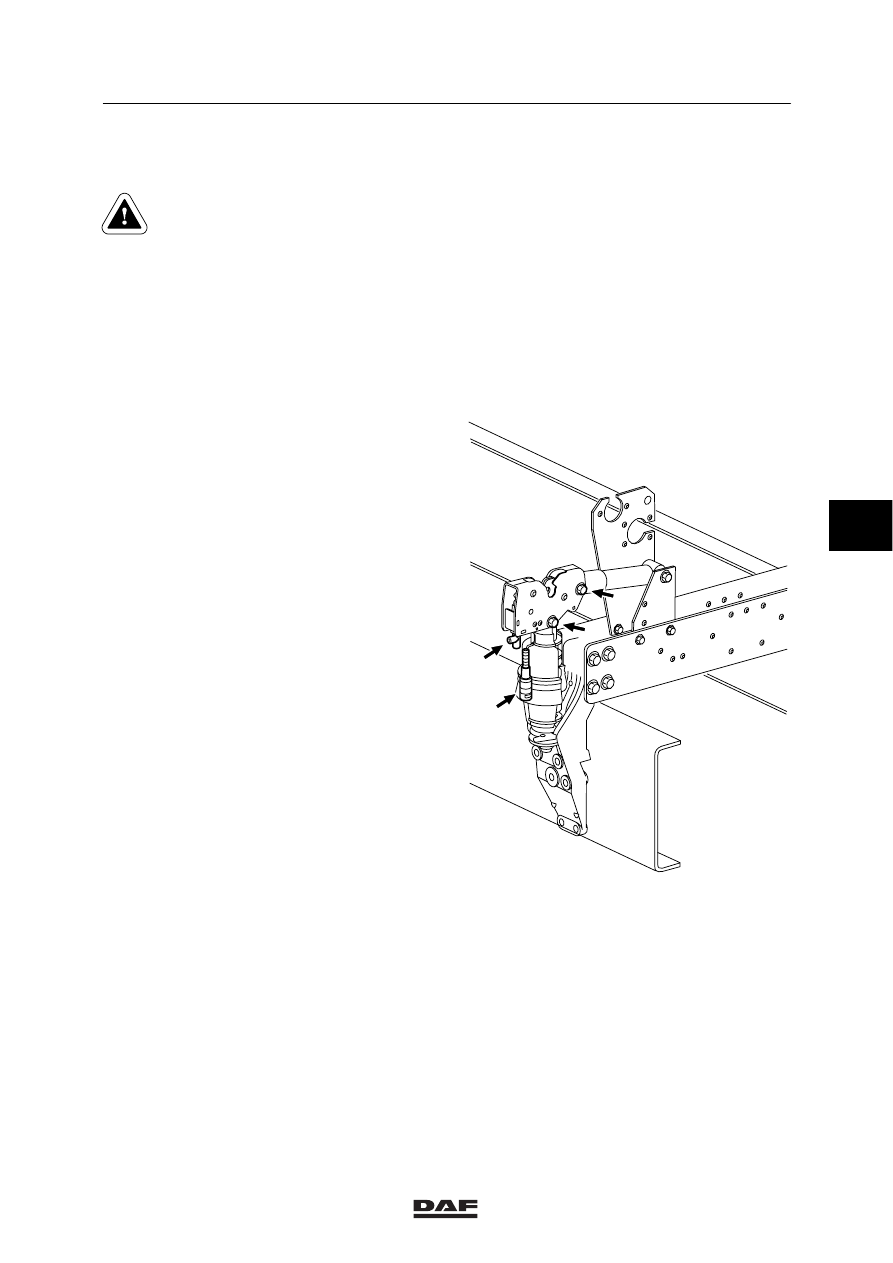

4.8 REMOVAL AND INSTALLATION, CAB LOCKING MECHANISM

Only use approved lifting
equipment.
Comply with general safety
instructions when working with
lifting equipment.

Removing cab locking mechanism
1.

Tilt the cab until it is released from the cab
lock.

2.

Support the cab by means of a hoist.

3.

Switch the tilting pump to reverse tilting.

4.

Remove the approximation switch
connector (C) at the right-hand side.

5.

Remove the hydraulic line (D) and plug it.
Collect any oil flowing out of the system.

6.

Remove the attachment bolts (A and B).

7.

Remove the cab lock.

Installing cab lock mechanism
1.

Install the cab lock and hand-tighten the
attachment bolts.

2.

Connect the connector (C) and fit the
hydraulic line (D).

3.

Carefully tilt the cab back to the normal
driving position. When doing so, ensure that
the cab locks are open.

4.

Tighten the attachment bolts and nut to the
specified tightening torque, see “Technical
data-.

5.

Bleed the tilting mechanism.

K100420

B

D

C

A

5

ᓻ 0209

1

CAB SUSPENSION

Removal and installation

4-14

4.9 REMOVAL AND INSTALLATION, COMPLETE CAB

Only use approved lifting
equipment.
Comply with general safety
instructions when working with
lifting equipment.

Removing complete cab
1.

Disconnect the battery earth lead.

2.

Open the cab grille.

Note:
Work on the air conditioning unit should only be
carried out by qualified personnel.

3.

If present, drain the air conditioning unit.

4.

Drain the clutch fluid.

5.

Disconnect the clutch pipe.

6.

Partially drain the coolant.

7.

Remove the heater hoses at the connector
pipes.

8.

Tilt the cab forwards.

9.

Remove the lower grille and the two side
spoilers around the headlights.

10. Remove the steering column joint from the

steering box and tie it up.

11. Remove the throttle cable.

12. Disconnect the tachograph cable from the

gearbox and tie the cable to the cab.

13. Remove the engine noise insulation

underneath the cab and tilt the insulation
onto the engine.

14. Remove the connection blocks from the air

pipes and tie them to the cab.

15. In the case of a Hydraulic Gear Shift (HGS)

control, remove the pipes at the coupling
piece. Collect the oil and plug the pipes in
such a way as to prevent dirt from entering
them.

5

ᓻ 0209

1

Removal and installation

CAB SUSPENSION

4-15

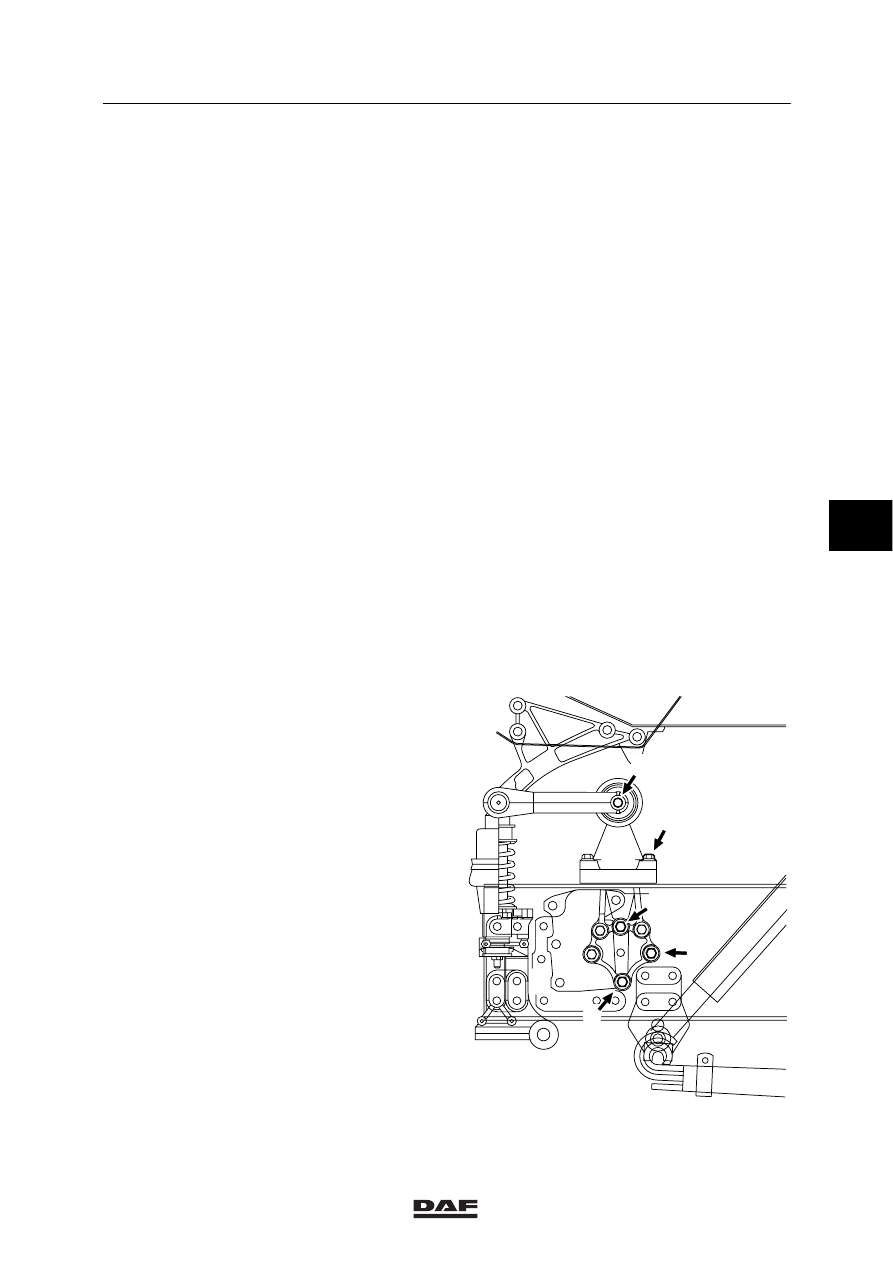

16. In the case of a Mechanical Gear Shift

(MGS) control, remove the attachment bolts
at the bottom of the rocker strip.

17. Remove the floor connectors and, if an

E-gas system has been fitted, the E-gas
connector.

18. Remove the connections and wiring of the

automatic grease lubrication system.

19. Remove the rear attachment bolts from the

cab hinges on the left-hand and right-hand
sides.

20. Place wooden blocks onto the rear cab

locks and tilt the cab back.

21. Remove the lifting cylinder at the bottom of

the cab.

22. Remove the door rubbers from the seal on

the left-hand and right-hand sides to install
the lifting yoke.

23. Install the lifting yoke (special tool

DAF no. 1329438) with filling.

24. Hang the cab in the lifting yoke in such a

way as to provide sufficient support for the
cab.

25. Remove the lower attachment points of the

front suspension.

26. Remove the front left and front right

attachment bolts (J) from the cab
silentblocks.

27. Hoist the cab from the chassis; while

hoisting, check whether any cables/pipes
are still connected to the cab. Place the cab
onto a suitable cab stand or onto supports,
protecting the plastic substructure against
any damage.

K100417

F

G

H

J

K

5

ᓻ 0209
