DAF 95XF. Manual - part 835

1

CAB SUSPENSION

Removal and installation

4-4

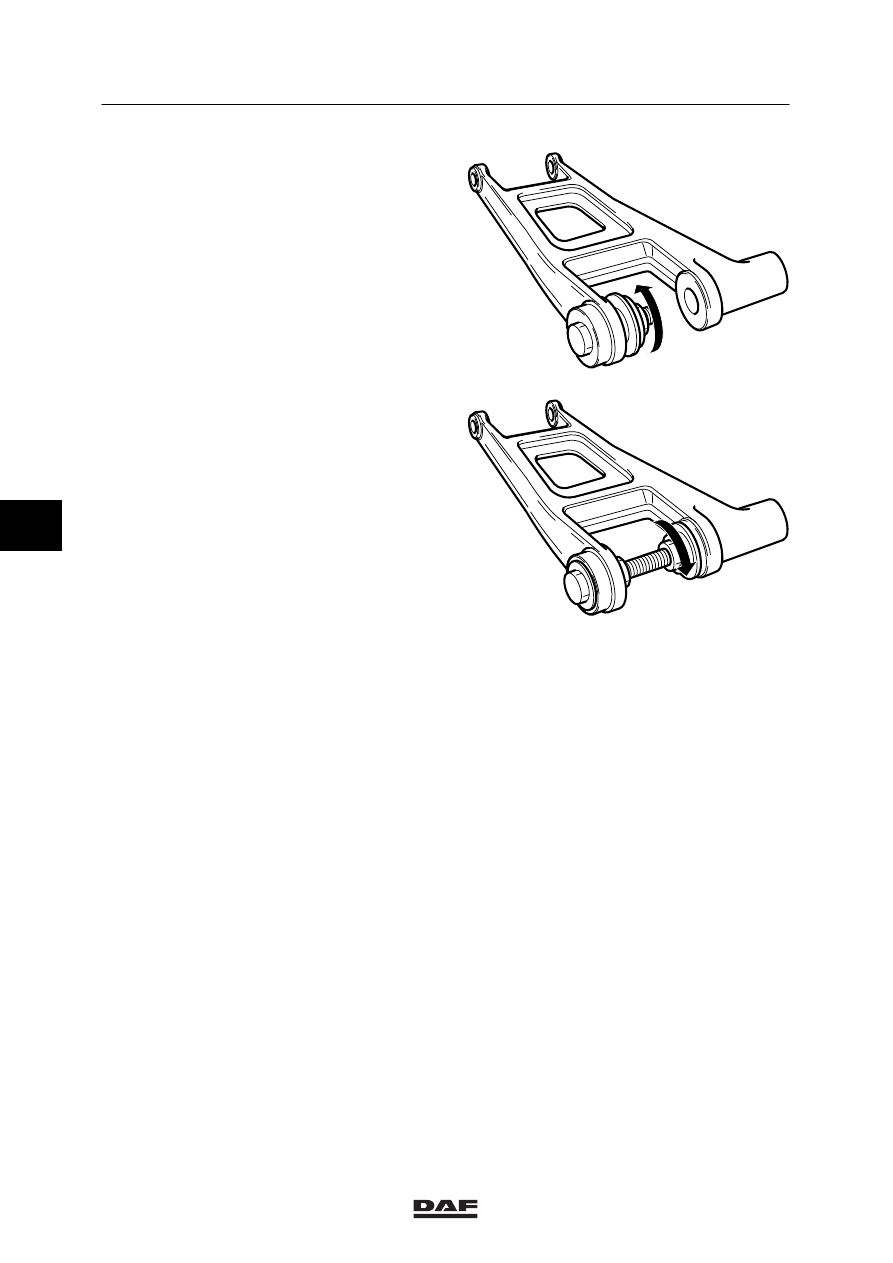

Installing cab support silentblock
1.

Using the special tool (DAF no 1329401)
push the silentblock into of the support(s).

2.

Fit the support to the chassis and tighten
the attachment bolts to the specified
tightening torque. See “Technical data”.

3.

Fit the stabiliser bar.

K100558

5

ᓻ 0209

1

Removal and installation

CAB SUSPENSION

4-5

4.3 REMOVAL AND INSTALLATION, STABILISER BAR SLIDE BEARING

BUSHES

When working on the cab
suspension provide extra supports
for the cab to avoid the risk of being
trapped.

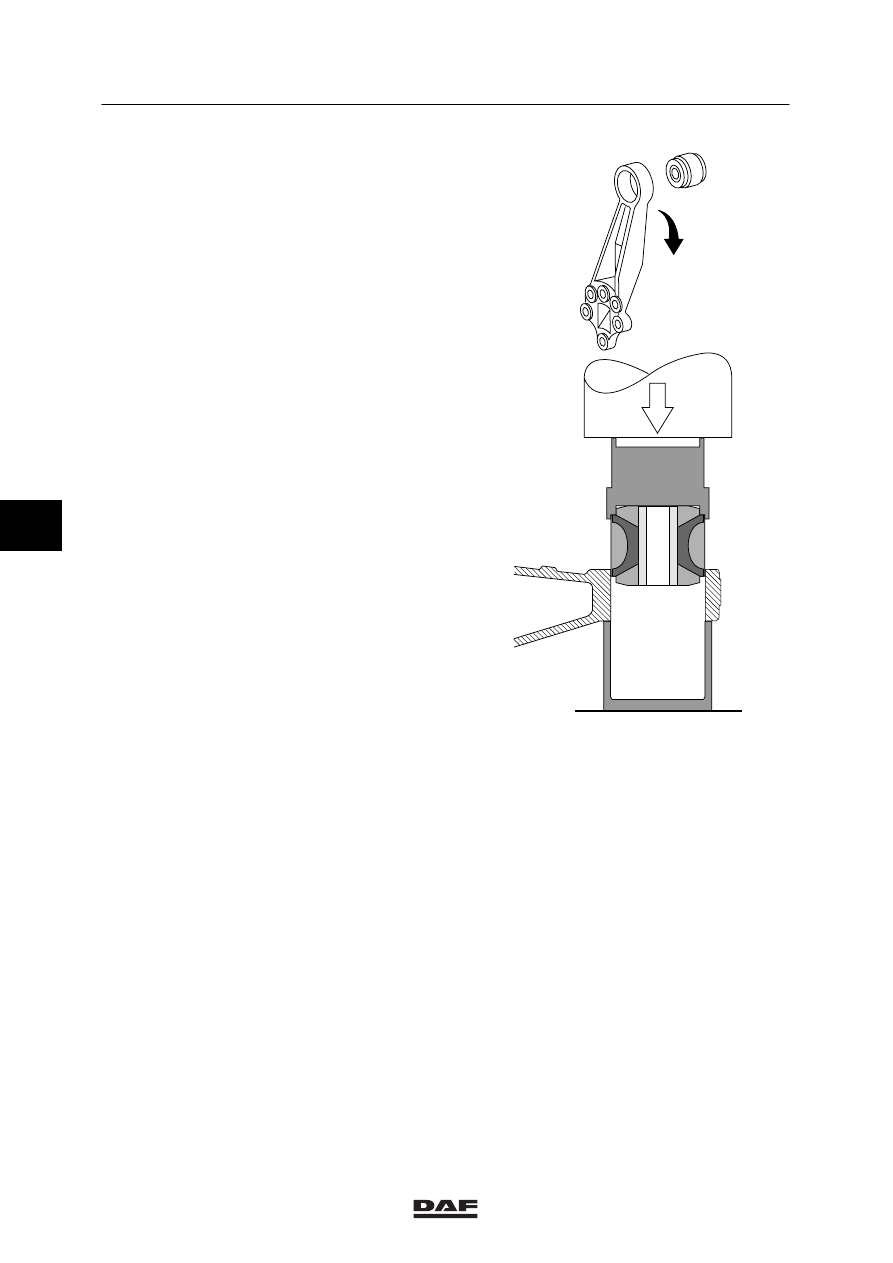

Removing the stabiliser bar slide bearing
bushes
1.

Remove the stabiliser bar.

2.

Remove both slide bearing bushes (A) and
sealing rings (B) by tapping them out of the
stabiliser bar.

K100819

A

A

B

B

5

ᓻ 0209

1

CAB SUSPENSION

Removal and installation

4-6

Installing the stabiliser bar slide bearing
bushes
1.

Use the special tool (DAF no. 1240493) to
fit the slide bearing bushes and sealing
rings.

2.

Fit the stabiliser bar.

K100415

5

ᓻ 0209

1

Removal and installation

CAB SUSPENSION

4-7

4.4 REMOVAL AND INSTALLATION, COIL SPRING FRONT SUSPENSION

When working on the cab
suspension provide extra supports
for the cab to avoid the risk of being
trapped.

Removing front spring suspension
1.

Remove the cab grille, lower grille and
corner pieces.

2.

Lift the cab at the front in such a way as to
make it possible to remove the cab bearing
pin.

3.

Remove the pipe to allow grease
lubrication.

4.

Remove the grease lubrication connection
nipple (1).

5.

Using a drop stamp, remove the sealing
plug (2).

6.

Remove the locking bolt at the front of the
stabiliser bar.

7.

Remove the cab bearing pin (5) at the front.
Make sure that the stabiliser bar cannot
rotate.

8.

Detach the coil spring element at the
bottom.

9.

Remove coil spring element.

8

6

8

7

7

1

2

5

10

(9)

3

4

11

K100416

5

ᓻ 0209
