CAB SUSPENSION

Removal and installation

4-16

Installing complete cab
1.

Use the lifting beam to place the cab onto
the chassis.

2.

Fit the front left and front right attachment
bolts (J) of the silentblocks.

3.

Attach the spring elements at the bottom.

4.

Remove the lifting yoke.

5.

Attach the lifting cylinder to the cab and
tighten the attachment bolts temporarily to a
tightening torque of 125 Nm.

6.

Tilt the cab slightly forwards and remove the
wooden blocks on the cab locks. Tilt the cab
back again.

7.

Tighten the attachment bolts to the
specified tightening torque, see “Technical
data”.

8.

Tilt the cab forwards.

9.

Tighten the upper attachment bolts of the
lifting cylinder to the specified tightening
torque. See “Technical data”.

K100417

F

G

H

J

K

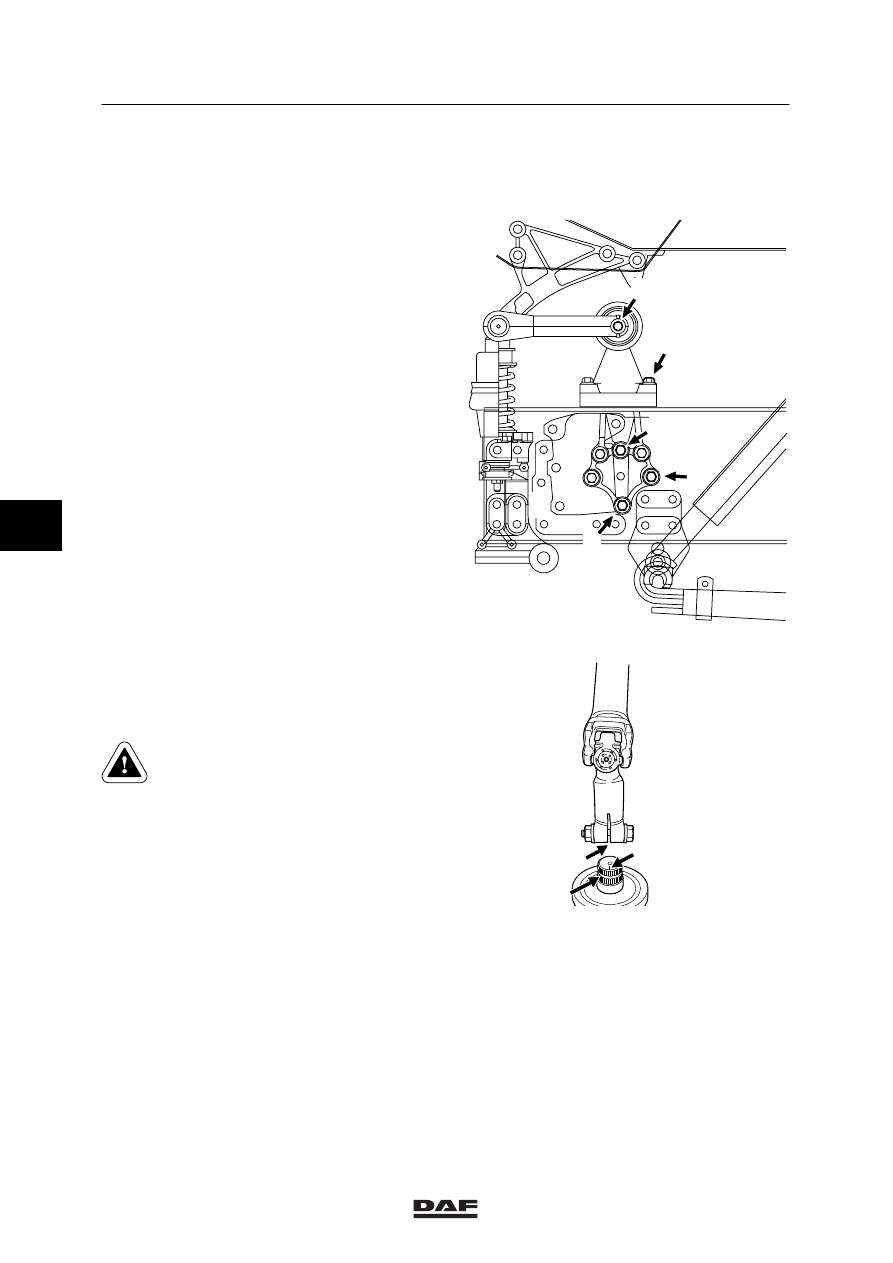

10. Fit the universal joint on the splines of the

steering shaft or steering box. Line up the
groove (A) in the clutch with mark (B) on the
steering shaft or steering box.

Check that the universal joint is
correctly in place on the steering
shaft or steering box so that the
attachment bolt can be put in the
notch (C).

11. Only fit a new attachment bolt with nut to

the universal joint. Tighten the bolt to the
specified tightening torque, see “Technical
data”.

K1 01 353

A

C

B

5

ᓻ 0209

1

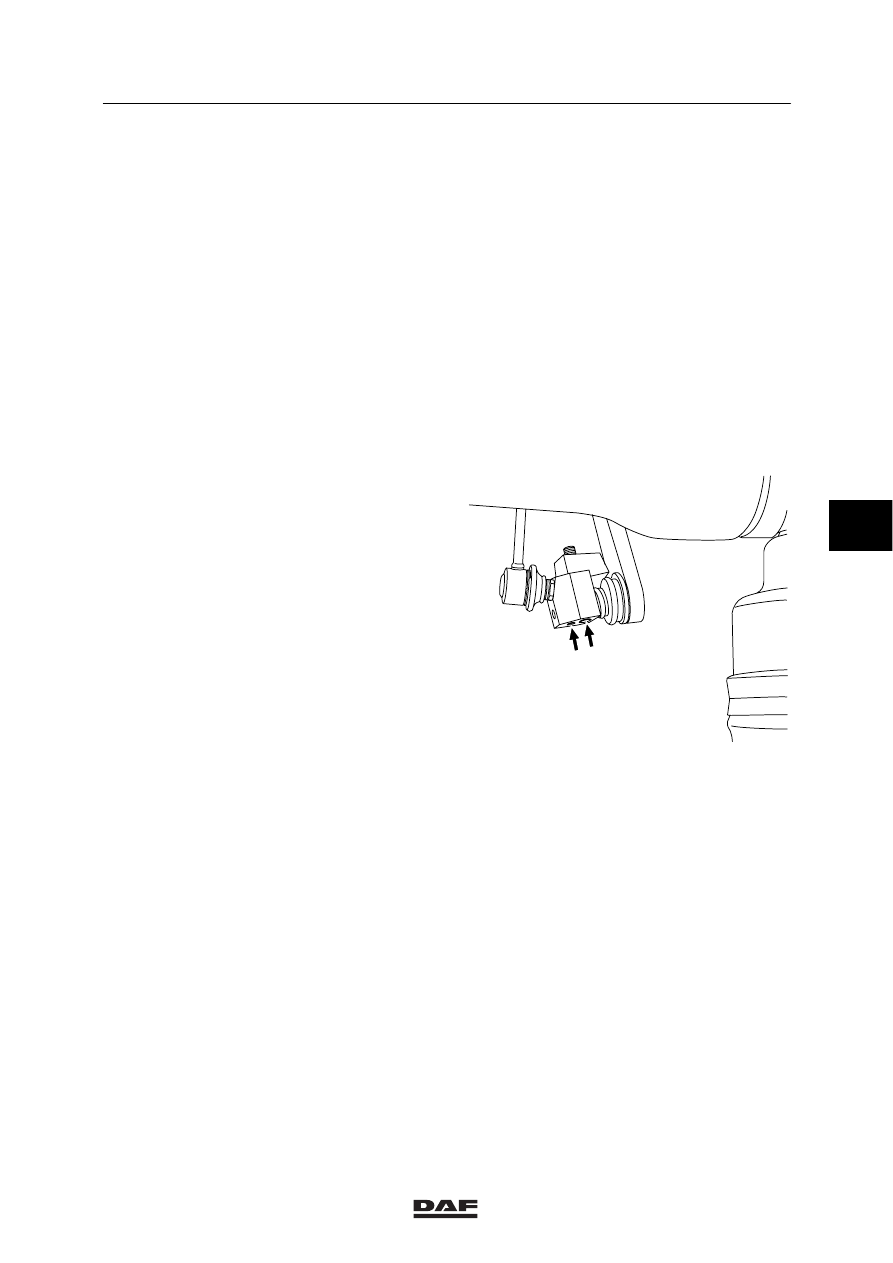

Removal and installation

CAB SUSPENSION

4-17

12. Position the air pipes and connect the

connector blocks.

13. Connect the clutch pipe.

14. Install the air conditioning pipes and secure

them using the attachment nuts.

15. Connect the cable and attach it to the

chassis.

16. Connect the heater hoses to the connector

pipes.

17. Connect the floor connectors and E-gas

connector.

18. In the case of a HGS shift control, connect

the pipes to the coupling piece. Ensure that
no dirt enters the pipes during assembly.

19. In the case of an MGS shift control, fit the

attachment bolts at the bottom of the rocker
strip and tighten them.

20. Install the engine noise insulation

underneath the cab.

21. Tilt the cab back to the driving position.

22. Install the roof hatch rim and the roof hatch

glass.

23. Fit the door rubbers to the left and right.

24. Fill and bleed the clutch main cylinder.

25. Fill the cooling system.

26. Connect the battery.

27. Let the engine idle and top up the cooling

system, if necessary.

28. If applicable, bleed the HGS switch control.

29. If applicable, fill the air conditioning system.

30. Check the lighting and all connections.

V300156

5

ᓻ 0209

1

CAB SUSPENSION

Removal and installation

4-18

5

ᓻ 0209
