9

STABILISERS AND TORQUE RODS

Removal and installation

2-8

Removal of the torque rod, axle bottom
1.

Remove the bolts (6 and 10) and remove
the torque rod (9).

Installation of the torque rod, axle bottom
1.

Before installation, check the rubber bushes
of the torque rod (9) for hair-line cracks and
wear.

2.

Fit the torque rod (9) between the
torque-rod support (5) and the yoke (13).

3.

Fit bolts (6 and 10) with the heads facing
towards the front of the vehicle.

4.

Insert the ring (11) with the chamfered edge
against the yoke.

5.

Tighten the bolts (6 and 10).

4

ǹ 9701

9

Removal and installation

STABILISERS AND TORQUE RODS

2-9

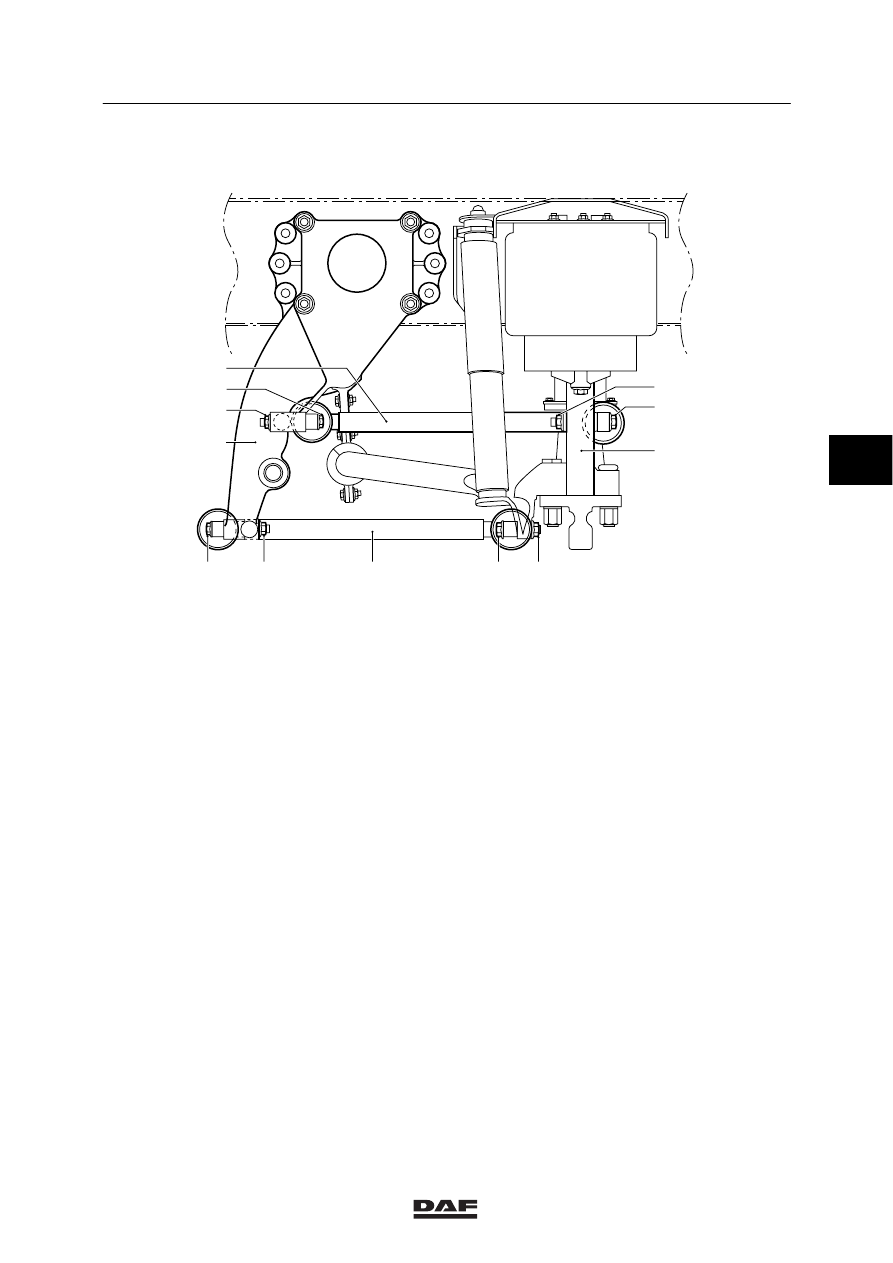

2.8 REMOVAL AND INSTALLATION, SECOND-STEERED AXLE STABILISER

1

2
3

4

3
2

5

6

7

8

6

7

C9 00 161

Removal of the upper torque rod
1.

Remove both bolts (2) and remove the
torque rod (1).

Installation of the upper torque rod
1.

Before installation, check the rubber bushes
of the torque rod (1) for hair-line cracks and
wear.

2.

Install the torque rod (1) as shown.

3.

Fit the bolts (2) with the heads facing
towards the rear of the vehicle.

Removal of the lower torque rod
1.

Remove both bolts (6) and remove the
torque rod (8).

Installation of the upper torque rod
1.

Before installation, check the rubber bushes
of the torque rod (8) for hair-line cracks and
wear.

2.

Install the torque rod (8) as shown.

3.

Fit the bolts (6) with the heads facing
towards the front of the vehicle.

4

ǹ 9701

9

STABILISERS AND TORQUE RODS

Removal and installation

2-10

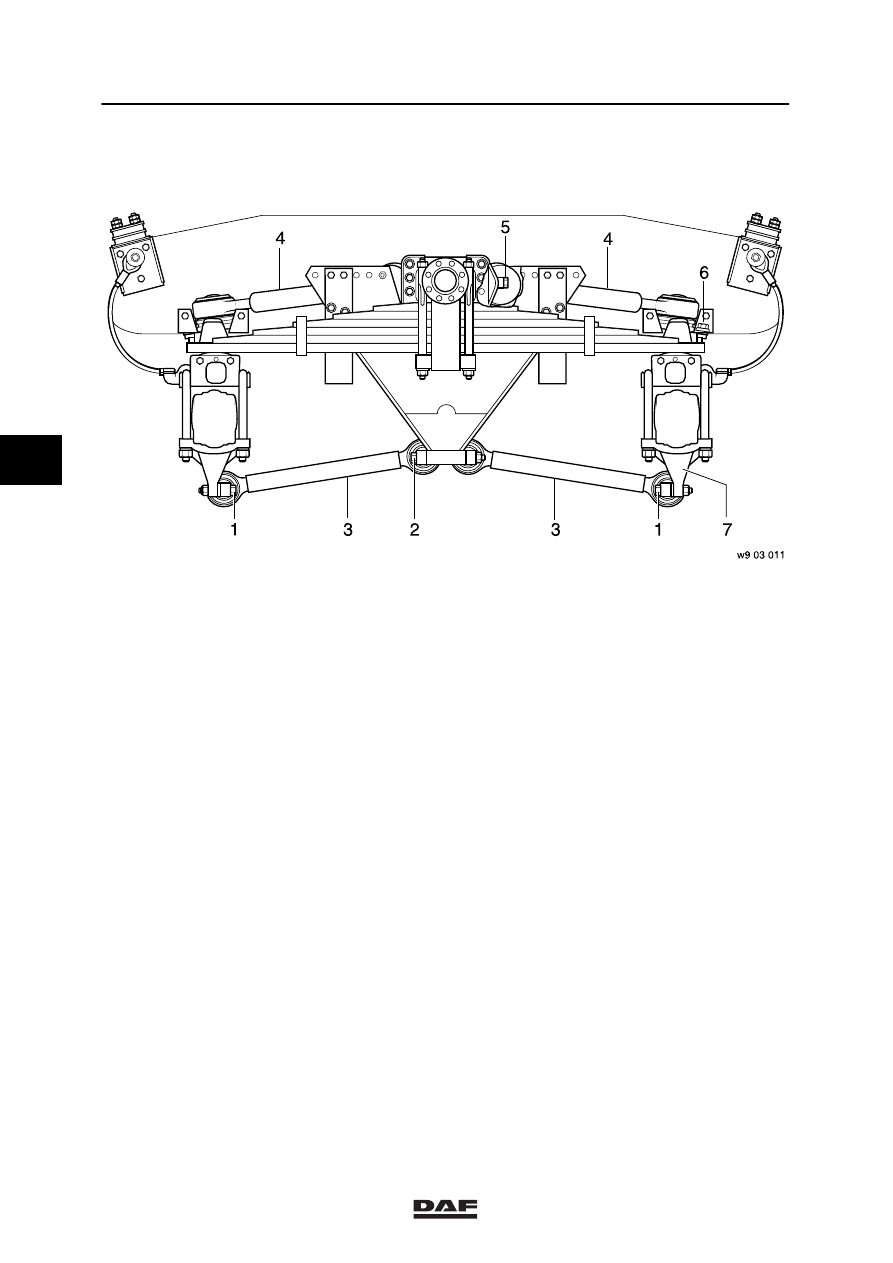

2.9 REMOVAL AND INSTALLATION, SECOND-STEERED AXLE TORQUE RODS

Note:
If both the lower and upper torque rods are
removed, the axles should be adequately
supported, as the axles may tip over.

Removal of the torque rod, axle top
1.

Remove the bolts (6).

2.

Remove the bolts (5) and remove the
torque rod (4).

Installation of the torque rod, axle top
1.

Before installation, check the rubber bushes
of the torque rods for hair-line cracks and
wear.
Check if the contact surface of the
torque-rod flange and the contact surface
on the axle housing are free from grease
and paint.

2.

Fit the torque rod (4) with the bolts
(5 and 6).

3.

Tighten the bolts (6) evenly to the specified
torque, see main group “Technical Data”.

4

ǹ 9701

9

Removal and installation

STABILISERS AND TORQUE RODS

2-11

Removal of the torque rod, axle bottom
1.

Remove the bolts (1 and 2) and remove the
torque rod (3).

Installation of the torque rod, axle bottom
1.

Before installation, check the rubber bushes
of the torque rod (3) for hair-line cracks and
wear.

2.

Install the torque rod (3) between the
brackets.

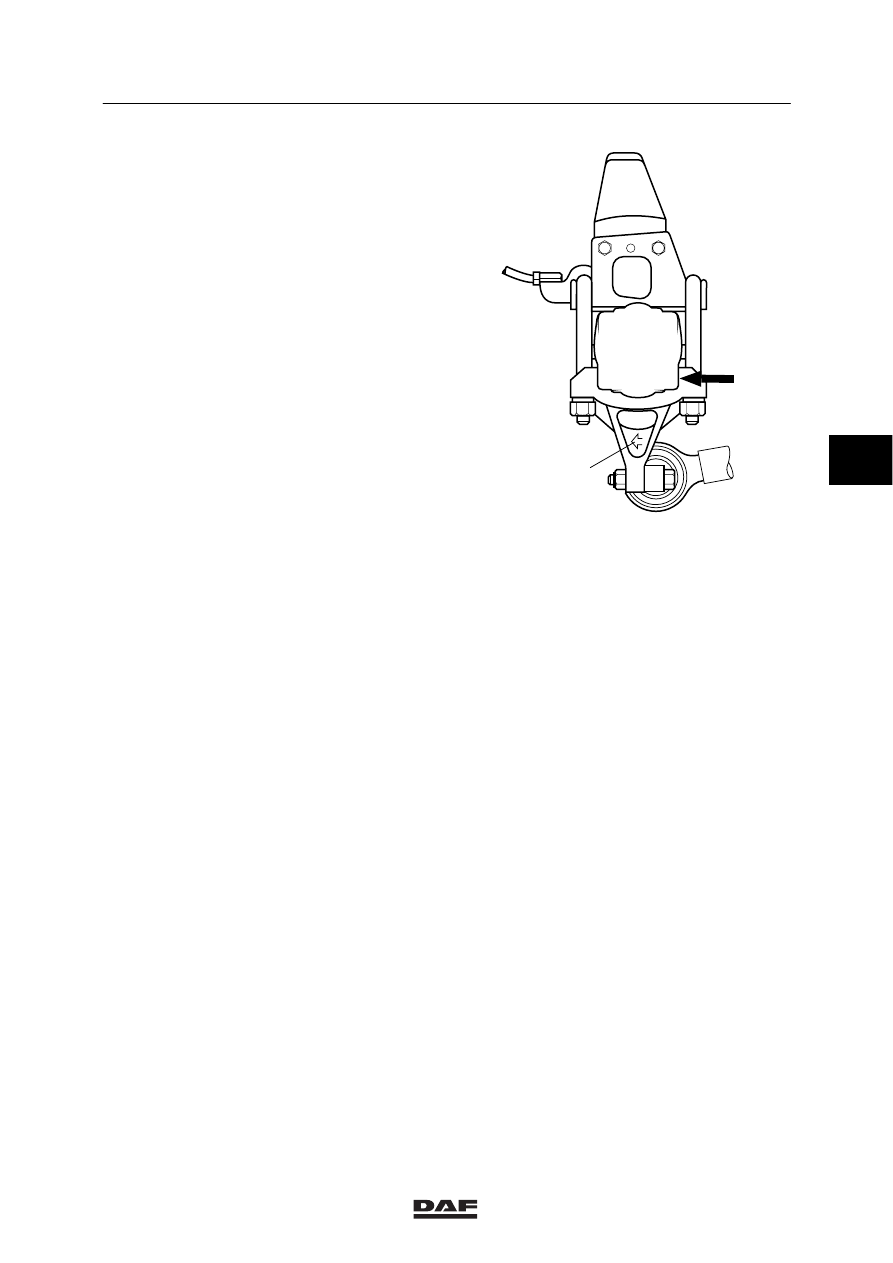

Note:
If torque-rod bracket (7) has been removed, it
must be reinstalled with the arrow (A) on the
bracket facing towards the front of the vehicle.

If there were any filler plates (B) previously
between the torque-rod bracket and the axle
housing, they must be returned to the same
position. The clearance between axle housing
and bracket should not exceed 0.5 mm.

3.

Tighten the bolts (1).

A

B

w9 03 008

4

ǹ 9701
