DAF 95XF. Manual - part 773

9

STABILISERS AND TORQUE RODS

Removal and installation

2-4

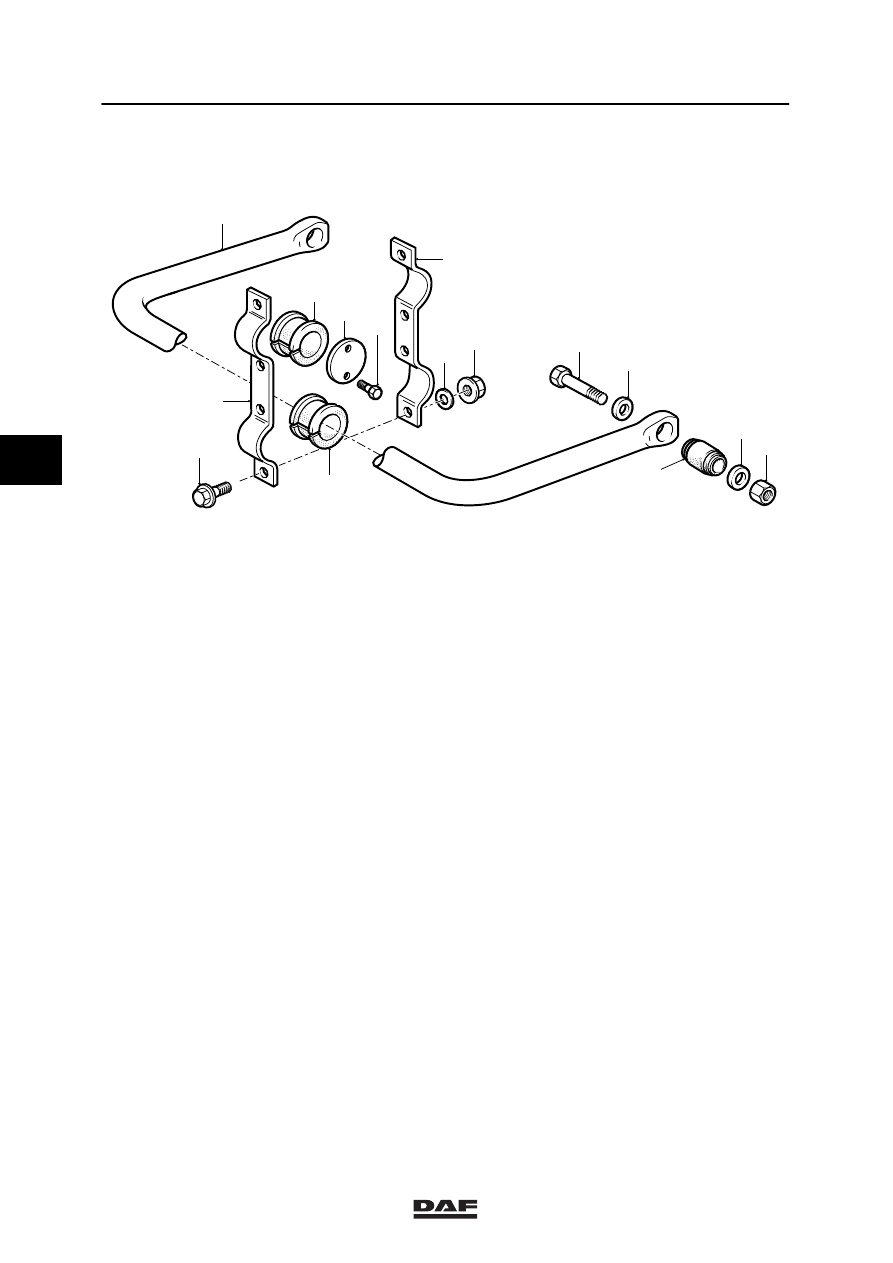

2.4 REMOVAL AND INSTALLATION, SECOND-STEERED AXLE STABILISER

10

1

8

3

7

2

9

4

5

6

11

12

14

15

C9 00 157

13

Removal of the second-steered axle
stabiliser
1.

Remove the brackets (2 and 8)

2.

Remove the bolts (11).

3.

Remove the stabiliser (1) from under the
vehicle.

4.

Remove the bearing bushes (7) from the
stabiliser (1).

5.

Remove the locking plate (5) and remove
the bearing bush (4) from the axle.

Installation second-steered axle stabiliser
1.

Check the condition of the silentbloc (13)
and the bearing bushes (4 and 7).

2.

Fit bearing bush (4), using the locking
plate (5).

3.

Fit the bearing bushes (7) to the
stabiliser (1).

4.

Turn the bearing bushes (4 and 7) such that
the opening is located at the side.

5.

Fit the brackets (2 and 8)

6.

Fit the bolts (11) with the heads facing
towards the chassis.

4

ǹ 9701

9

Removal and installation

STABILISERS AND TORQUE RODS

2-5

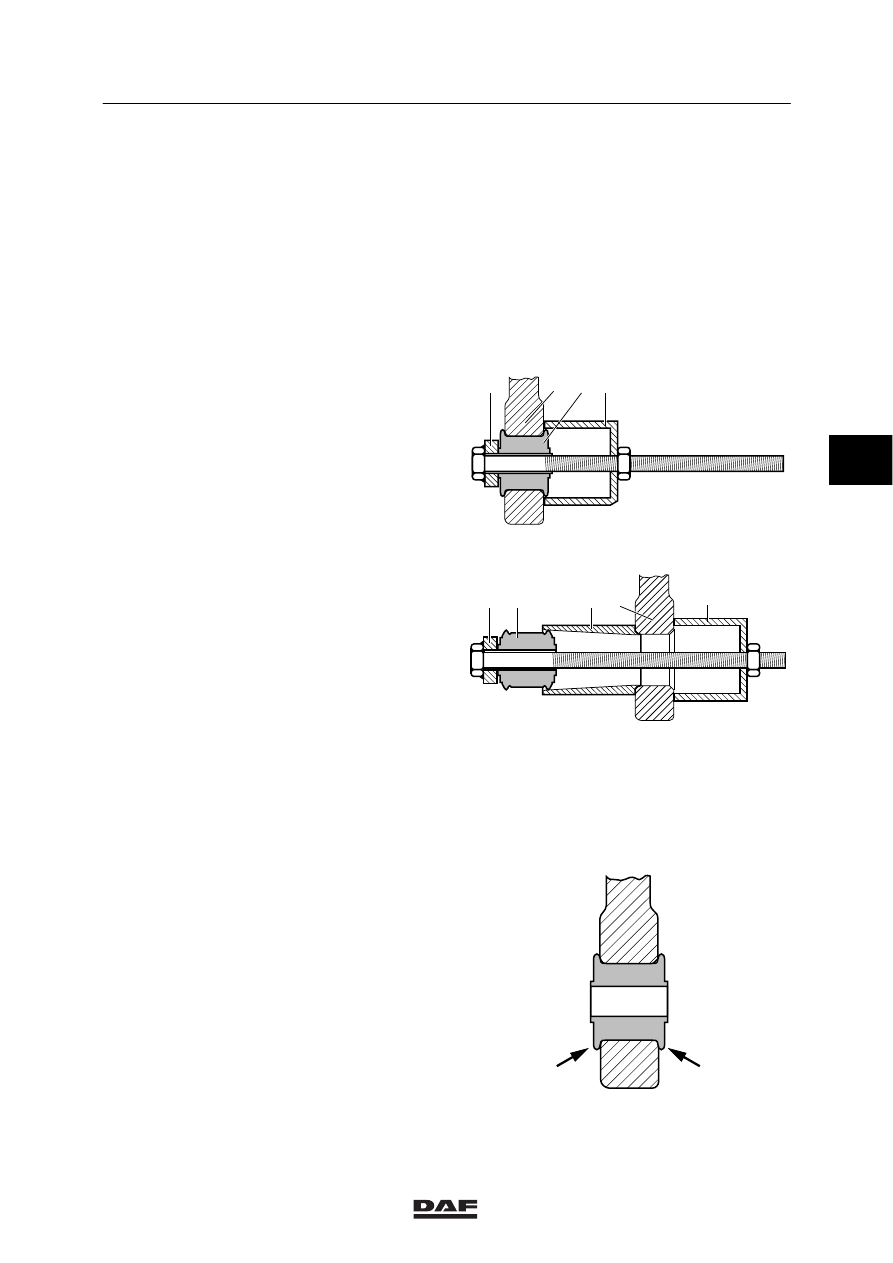

2.5 REMOVAL AND INSTALLATION, SILENTBLOC WITH RUBBER CASING

Notes:
-

The silentblocs for the stabiliser and the
stabiliser shackle are identical to one
another.

-

The silentbloc should be fitted using special
tool (DAF no. 1310476). It is not possible to
install the silentbloc undamaged without
using this puller.

-

The stabiliser need not be removed when
replacing the silentblocs on the stabiliser.

Removal of the silentbloc with rubber casing
1.

Force the silentbloc (1) - using the puller
(A), special tool (DAF no. 1310476) - from
the stabiliser (2) or the stabiliser
shackle (2).
Before fitting the puller, apply a lubricant to
the contact surface of the puller/silentbloc,
for example tyre grease.

Installation of the silentbloc with rubber
casing
1.

Before fitting the puller, apply plenty of
lubricant to the circumference of the new
silentbloc (1) and the contact surface of the
puller/silentbloc, for example tyre grease.
Never apply any grease or oil product to the
new silentbloc.

2.

Place the guide sleeve (B), which forms
part of the puller, on the stabiliser or the
shackle.

3.

Place the new silentbloc (1) on guide
sleeve (B) and pull - using puller (A),
special tool (DAF no. 1310476), the
silentbloc (1) into the stabiliser (2) or the
shackle (2).

4.

The collar of the silentbloc must protrude
fully from the eye of the stabiliser or
shackle.
Remove the guide sleeve (B), and if
necessary, force the silentbloc backwards a
short distance so that the collars of the
silentbloc protrude from both sides of the
stabiliser or the shackle.

C9 00 134

A

1

2

A

A

1

B

A

2

C9 00 135

C9 00 148

4

ǹ 9701

9

STABILISERS AND TORQUE RODS

Removal and installation

2-6

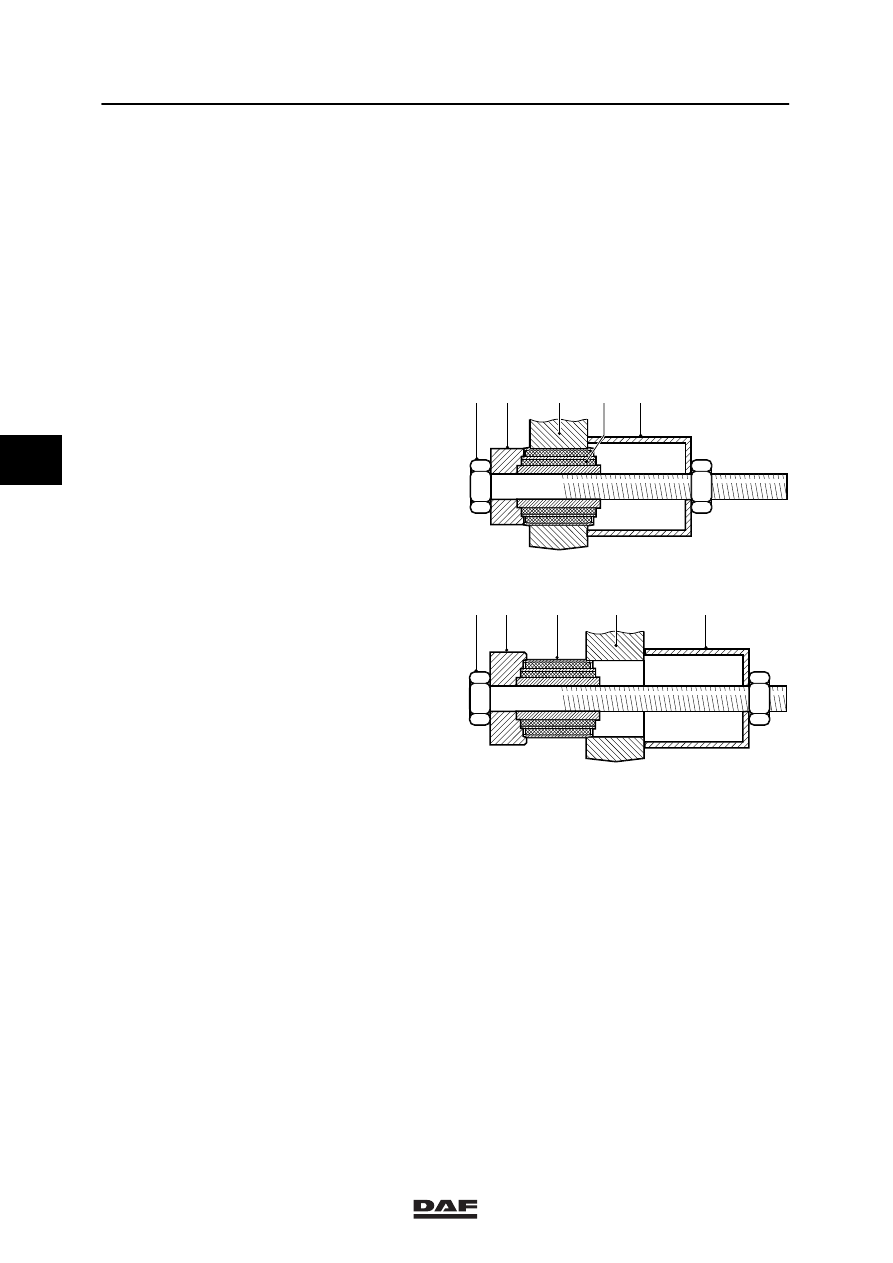

2.6 REMOVAL AND INSTALLATION, SILENTBLOC WITH STEEL CASING

Notes:
-

With the exception of the silentbloc located
in the shackle of the air-sprung rear axle,
silentblocs equipped with a steel casing
must be fitted using the special tool
(DAF no. 1310479). It is not possible to
install the silentbloc undamaged, without
using this puller.

-

The stabiliser need not be removed when
replacing the silentblocs.

Removal of the silentbloc with steel casing
1.

Fit the thrust piece with the smallest
diameter (B in the drawing) on the puller
(A), see special tools (DAF no. 1310479).

2.

Apply a lubricant to the thrust piece, for
example tyre grease, and fit the puller.

3.

Using the puller, force the silentbloc from
the stabiliser.

Installation of the silentbloc with steel
casing
1.

Place the thrust piece with the largest
diameter (C in the drawing) on the
puller (A).

2.

Apply, for example, tyre grease to the thrust
piece, and place the puller (A) with the
silentbloc (1) on the stabiliser (2).

3.

Force the silentbloc into the stabiliser using
the puller. The thrust piece (C) must just
touch the stabiliser.

4.

Check whether the two sides of the
silentbloc protrude equally out of the
stabiliser.

Note:
The silentbloc in the shackle of the stabiliser
used in the air-sprung rear-axle suspension can
be fitted without using special tools.
Force the silentbloc into the shackle eye in such
a way that the silentbloc protrudes an equal
distance on both sides of the support.

1

2

A

B

A

C9 00 149

2

A

C

A

1

C9 00 150

4

ǹ 9701

9

Removal and installation

STABILISERS AND TORQUE RODS

2-7

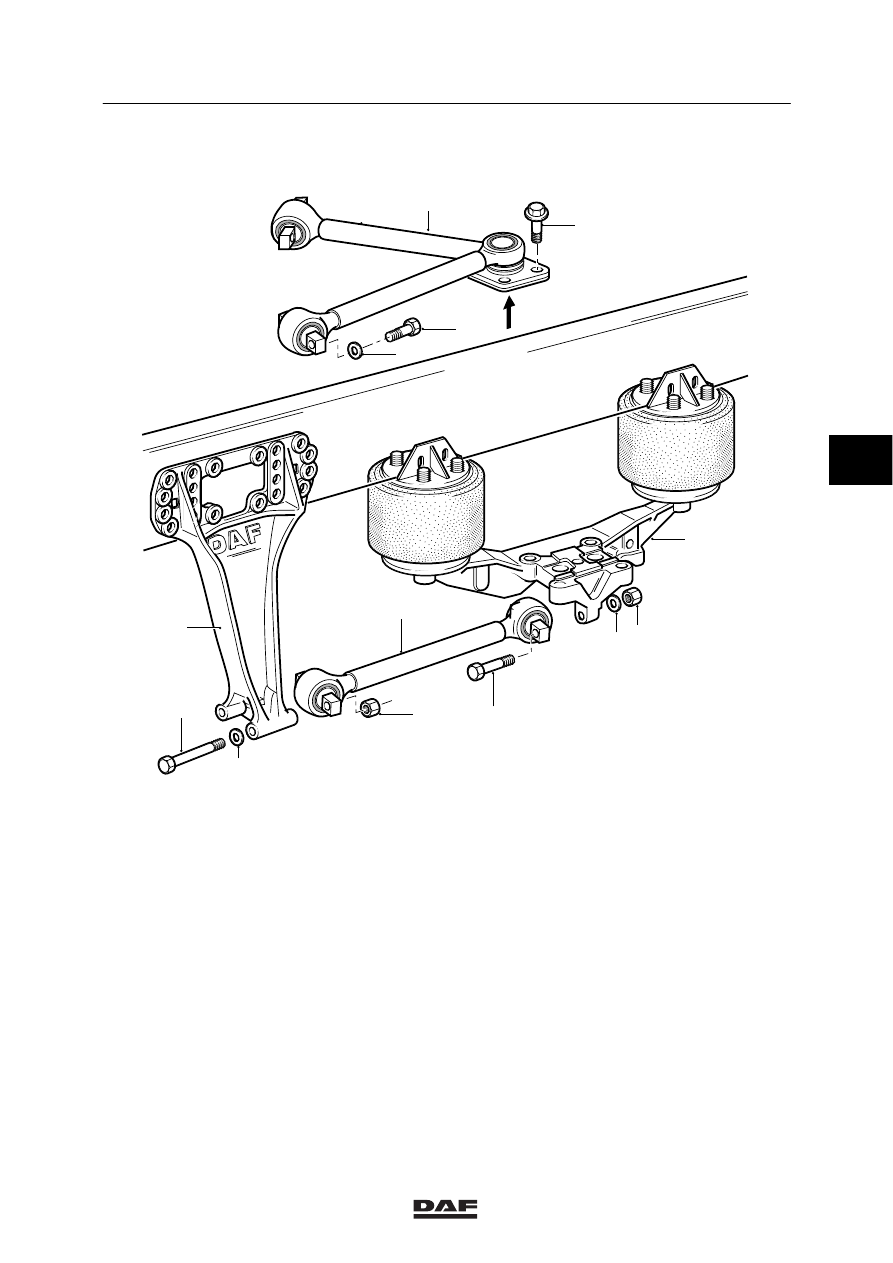

2.7 REMOVAL AND INSTALLATION, AIR-SPRUNG REAR-AXLE STABILISER

W9 03 006

1

2

3

4

5

6

7

1112

13

8

9

10

Removal of the torque rod, axle top
1.

Remove the bolts (2).

2.

Remove the bolts (3) and remove the
torque rod (1).

Installation of the torque rod, axle top
1.

Before installation, check the rubber bushes
of the torque rods for hair-line cracks and
wear.
Check if the contact surface of the
torque-rod flange (1) (see arrow) and the
contact surface on the axle housing are free
from grease and paint.

2.

Fit the torque rod (1) with the bolts
(2 and 3).

3.

Tighten the bolts (2) evenly to the specified
torque, see main group “Technical Data”.

4
