TANDEM REAR AXLE 1355 T

Removal and installation

3-14

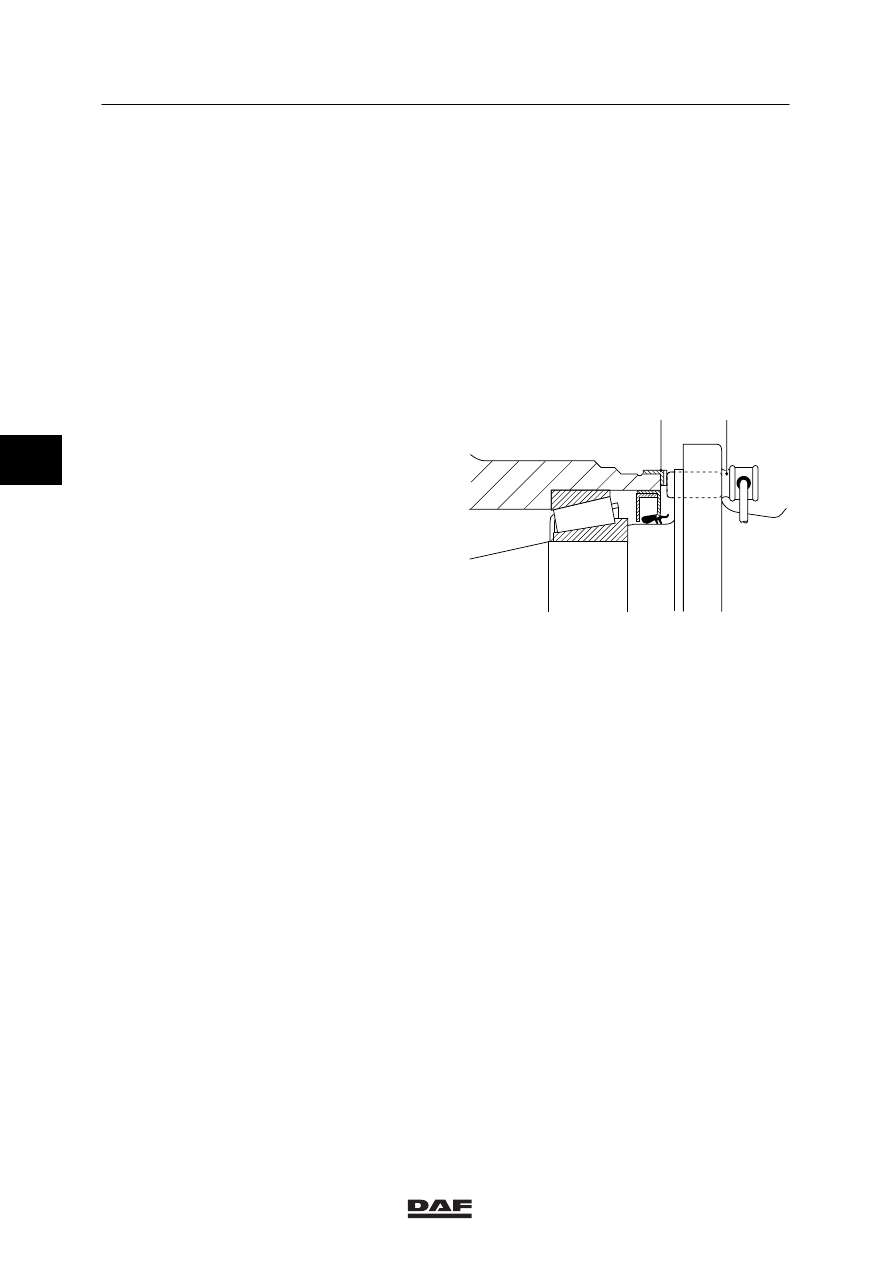

10. Align the centring flange (D) on the outer

race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring axle (E) should be free from play in
the hub (2).

11. Install the dummy sensor ring (G) on the

draw-in flange (H).

12. Position the sensor ring (5) before the hub.

Slide the draw-in flange (H) with the dummy
sensor ring (G) over the centring spindle (E)
until it abuts the sensor ring (5).

13. Fit the lock plate (I) and the nut (K).

14. Press the sensor ring (5) evenly onto the

hub (2) using the nut (K) until the sensor
ring is completely flush.

15. Install the hub on the axle stub.

16. Install the ABS sensor (6) and press it

against the sensor ring (5).
While the vehicle is being driven, the air gap
between the sensor and the sensor ring is
adjusted automatically.

S7 00 186

6

5

ǹ 0001

4

8

Removal and installation

TANDEM REAR AXLE 1355 T

3-15

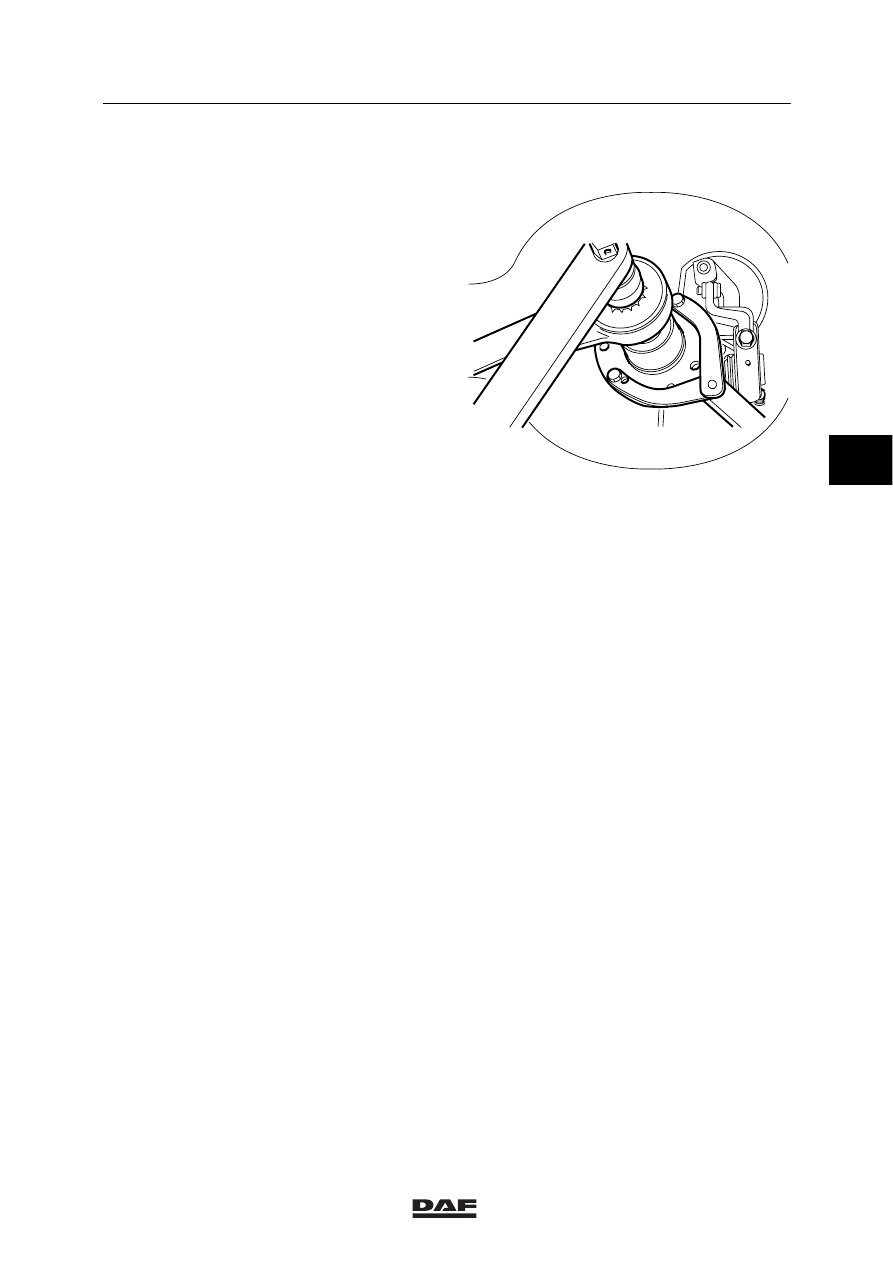

3.8 REMOVAL AND INSTALLATION OF THE DRIVE FLANGE

Removal of the drive flange
1.

Remove the drive shaft from the drive
flange.

2.

Fit the drive flange with the special tool
(DAF no. 0484977) to prevent it from being
turned, and remove the drive-flange nut
using a torque amplifier.

3.

Remove the drive flange. If necessary, use
a puller.

Installing the drive flange
1.

Before installation check the drive flange at
the oil-seal running surface for grooves
and/or sharp edges. If required, replace the
drive flange.

2.

Fit the drive flange.

3.

Apply a small amount of grease to the first
turn of the drive-flange nut.

4.

Apply locking compound to the screw
thread, see main group “Technical data”.

5.

Fit the drive flange with the special tool
(DAF no. 0484977) to prevent it from being
turned and tighten the drive-flange nut to
the specified tightening torque, see main
group “Technical data”.

6.

Fit the drive shaft to the drive flange.

A800052

ǹ 0001

4

8

TANDEM REAR AXLE 1355 T

Removal and installation

3-16

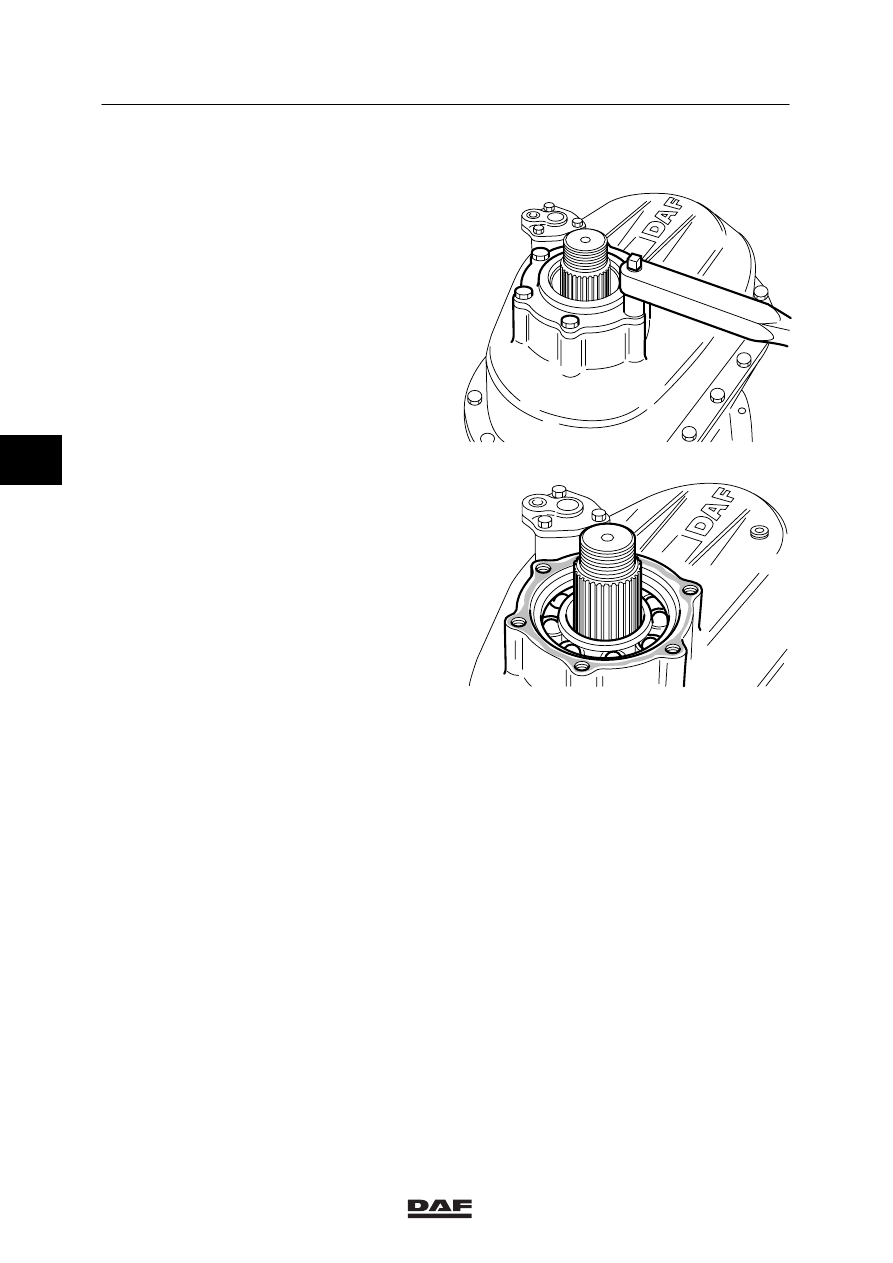

3.9 REMOVAL AND INSTALLATION, INPUT SHAFT PINION OIL SEAL

Removal of the input-shaft oil seal
1.

Remove the drive flange.

2.

Remove the fixing bolts from the
bearing-house cover and remove the
bearing-house cover.

3.

Remove the oil seal from the bearing-house
cover.

Installation of the input-shaft oil seal
1.

Clean the mating surfaces of the
bearing-house cover and the differential
housing.

2.

Lightly lubricate the bearing-house cover
with grease and install the oil seal using a
driving tool (DAF no. 1240089) so that the
inscription “outside” is pointed outwards.

3.

Apply a thin film of sealant on the surface to
which the bearing-house cover is fitted.

4.

Install the bearing-house cover and tighten
the attachment bolts to the specified
tightening torque, see main group
“Technical data”.

5.

Fit the drive flange.

A800053

A800055

ǹ 0001

4

8

Removal and installation

TANDEM REAR AXLE 1355 T

3-17

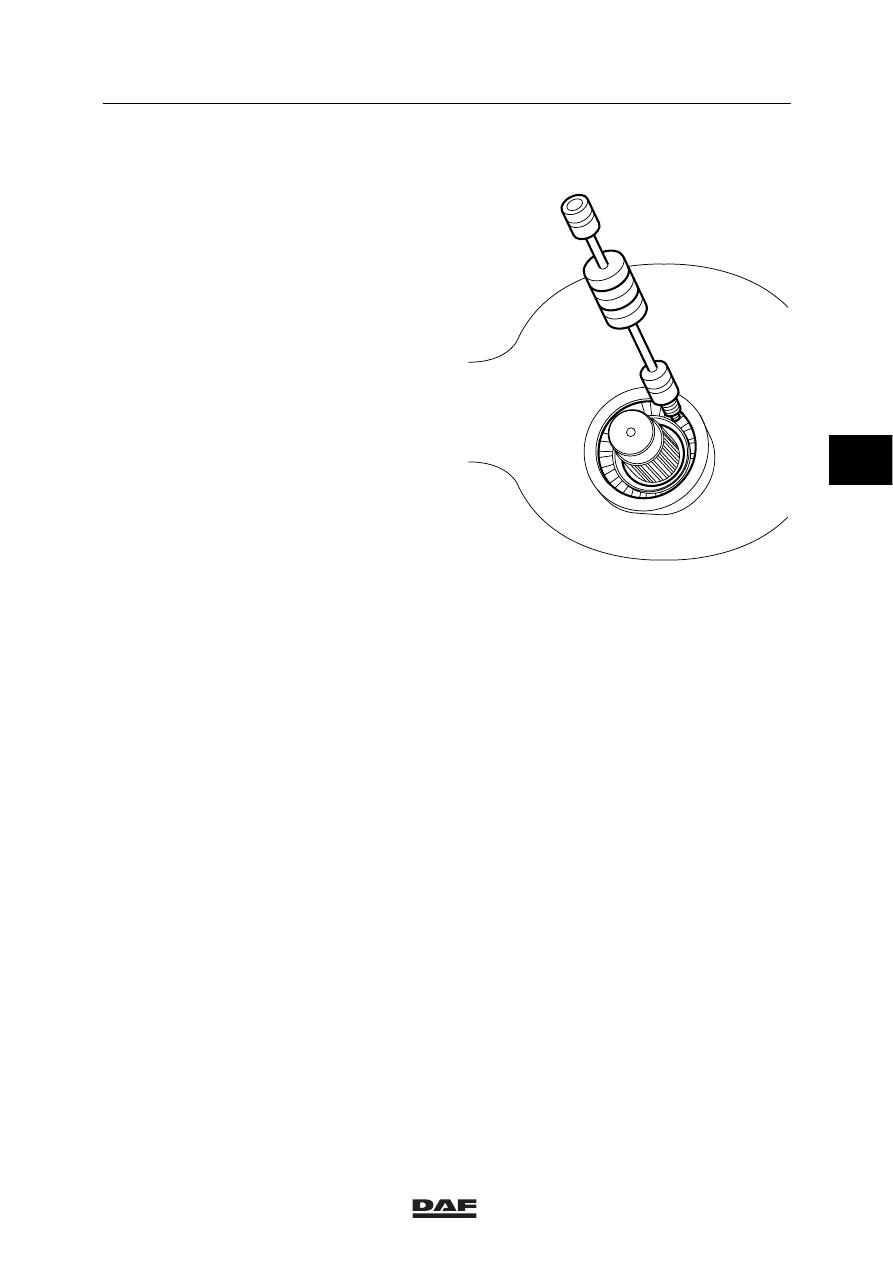

3.10 REMOVAL AND INSTALLATION, OUTPUT SHAFT PINION OIL SEAL

Removal of the output shaft pinion oil seal
1.

Remove the drive flange.

2.

Drill two holes into the oil seal and turn the
special tool (DAF no. 0484899) into the oil
seal. Pull the oil seal from the pinion
housing using the special tool
(DAF no. 0694928).

Installation of the output shaft pinion oil seal
1.

Fit the oil seal with the special tool
(DAF no. 1240106) so that the inscription
“outside” is pointed outwards.

2.

Fit the drive flange.

A800264
