TANDEM REAR AXLE 1355 T

Removal and installation

3-6

Installation of the wheel hub

Note:
If the wheel bearings have not been
replaced and the original spacer sleeve with
spacers is installed, it is not necessary to
readjust the wheel bearing pre-load.

If the wheel bearings have been replaced,
the wheel bearing pre-load should be
re-adjusted, see chapter “Checking and
adjusting”.
The wheel bearing pre-load should be
adjusted before the hub oil seal is fitted.

1.

Replace the hub oil seal.

2.

Check the parts for wear and/or damage.

3.

Replace the O rings.

4.

Fill the wheel bearings with oil.

5.

Install the hub on the axle stub.

6.

Fit the original spacer sleeve and spacers.

7.

Fit the inner race of the outer wheel bearing
on the axle stub.

8.

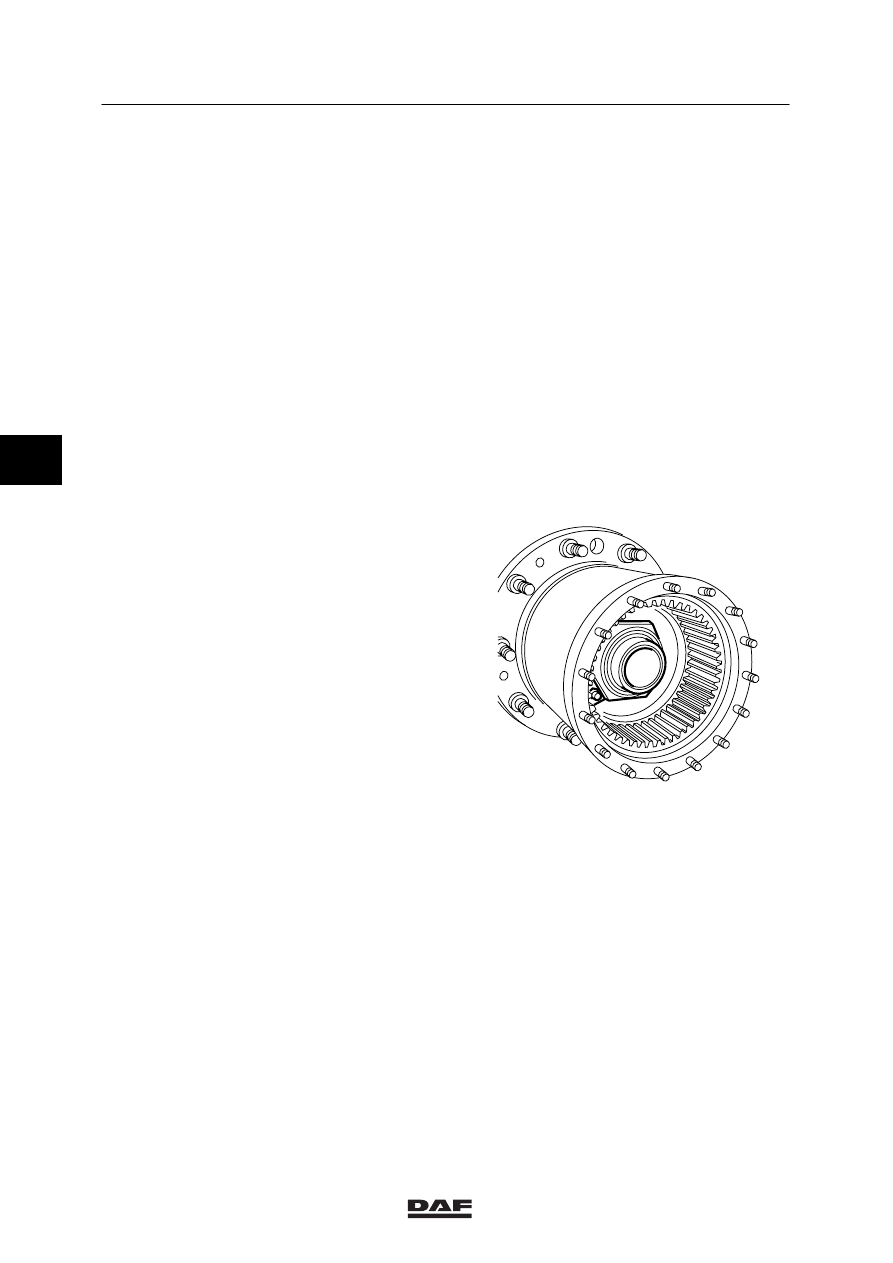

Fit the annular gear holder with the annular
gear in the hub and onto the splines of the
axle stub.

A800107

4

ǹ 0001

8

Removal and installation

TANDEM REAR AXLE 1355 T

3-7

9.

Fit the hub nut and tighten it using the
special tool (DAF no. 0535705) and a
torque amplifier (ratio 1 : 5).
Tighten the hub nut to the specified
tightening torque, see main group
“Technical data”.
Turn the hub while tightening the hub nut.

10. Fit the lock plate. Apply locking compound

to the attachment bolts and tighten these to
the specified tightening torque, see main
group “Technical data”.

11. Install the thrust washer.

12. Fit the planetary gear in its original position

in the hub (watch the markings).

13. Fit the conical spring washers and tighten

the attachment bolts to the specified
tightening torque, see main group
“Technical data”.

14. Fit the axle shaft.

15. Install the hub cover. Tighten the fixing bolts

to the specified tightening torque. See main
group “Technical data”.

16. Fill the hub with oil, see chapter “Draining

and filling”.

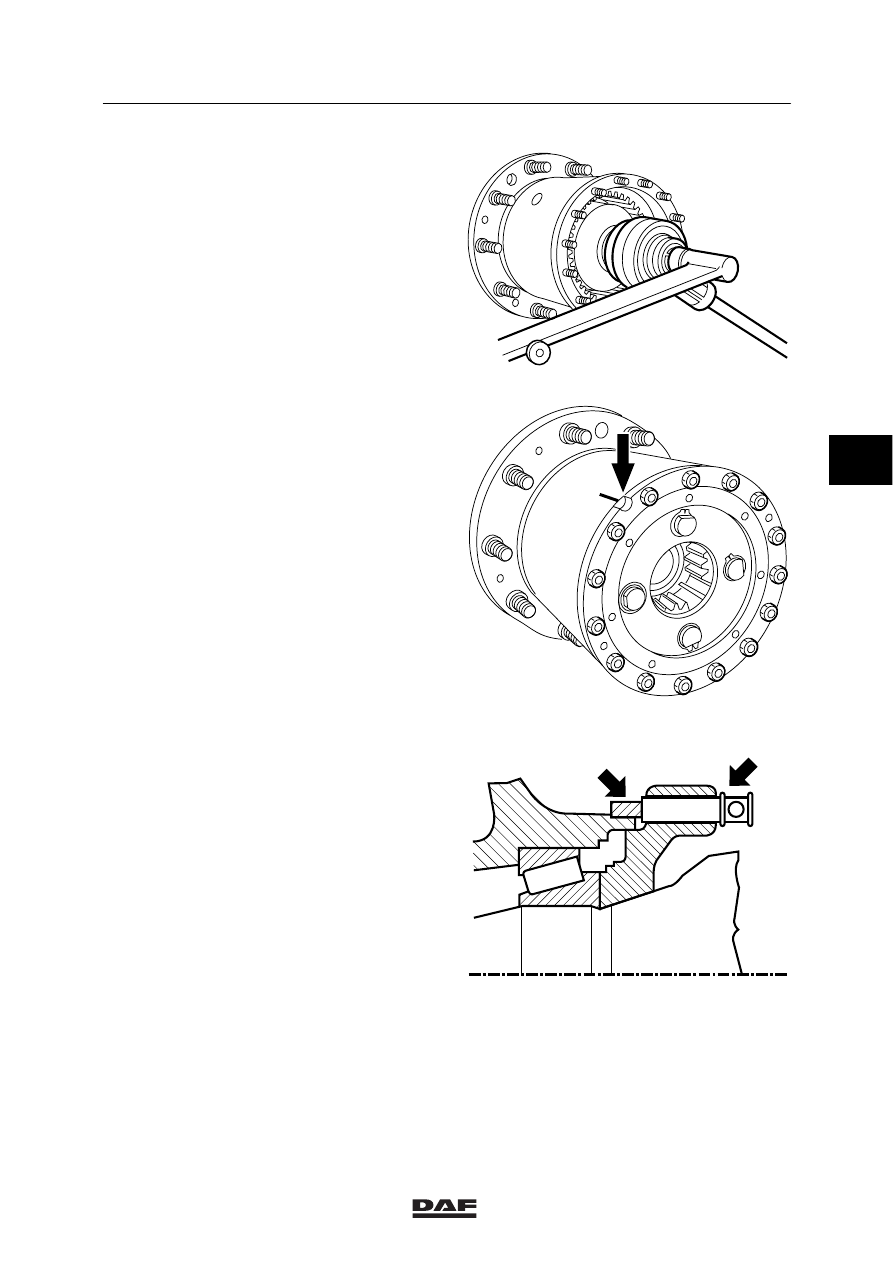

17. Push the sensor (1) against the sensor ring

(2), if the vehicle is equipped with ABS.
While the vehicle is being driven, the air gap
between the sensor and the sensor ring is
adjusted automatically.

A800038

A800290

2

1

A800147

4

ǹ 0001

8

TANDEM REAR AXLE 1355 T

Removal and installation

3-8

3.4 REMOVAL AND INSTALLATION, HUB OIL SEAL

S7 00 180

A

B C

D

E

1

2

3

F

H

G

4

I

K L

Removal of the hub oil seal
1.

Remove the wheel hub

2.

Remove the hub oil seal.

Installation of the hub oil seal
1.

Check the oil-seal chamber (4) in the hub
(2) for damage.

2.

For the installation of the hub oil seal (4)
use special tool (DAF no. 1240036).

3.

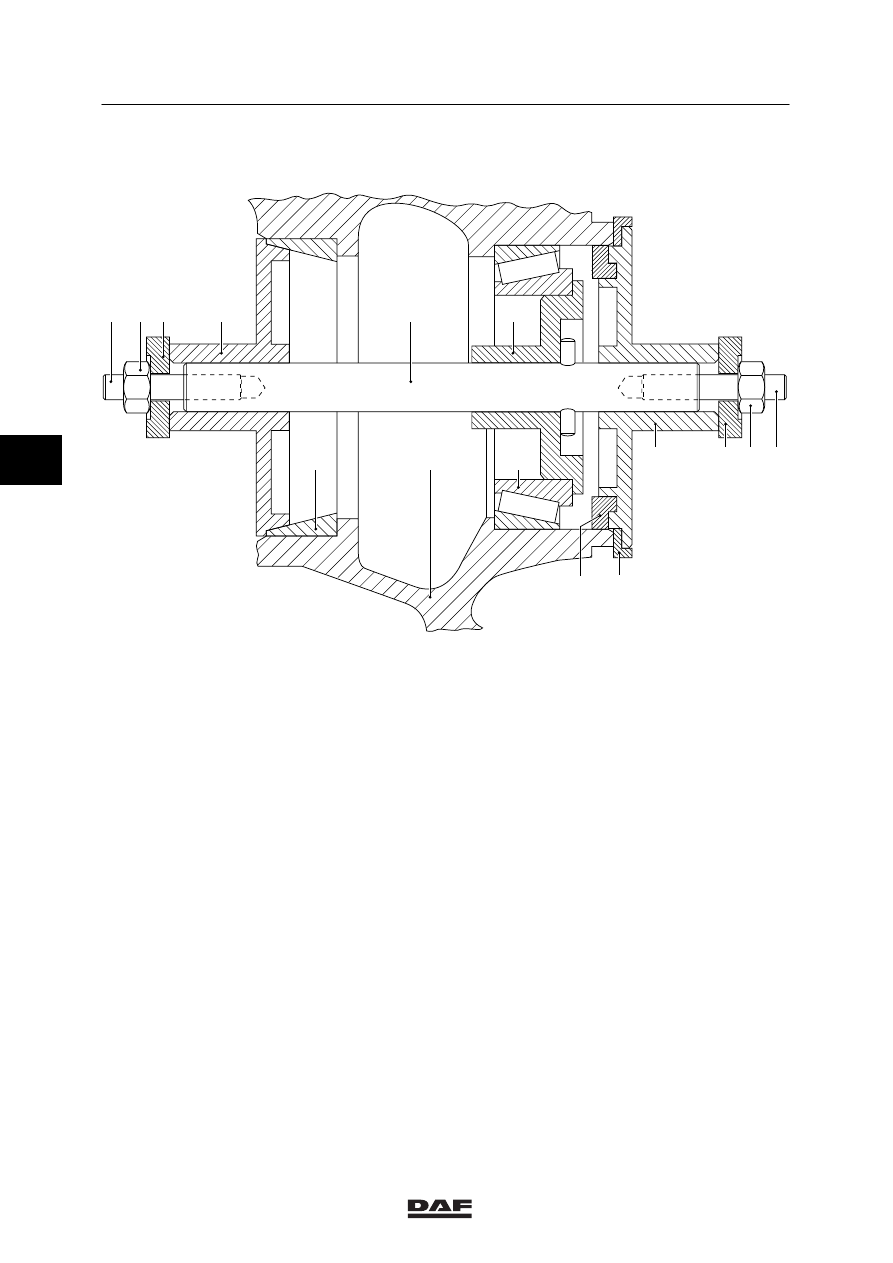

The special tool is assembled as follows:
screw the threaded ends (A and L) into the
centring spindle (E).
The shorter threaded end (L) is fitted on the
side where the pin is inserted into the
centring spindle (E).

4.

Slide the appropriate centring flange (F)
over the centring spindle (E).

5.

Install the inner wheel bearing (3).
Slide the centring axle (E) with the centring
flange (F) into the hub (2).

6.

Press the centring flange (F) into the inner
wheel bearing (3).

4

ǹ 0001

8

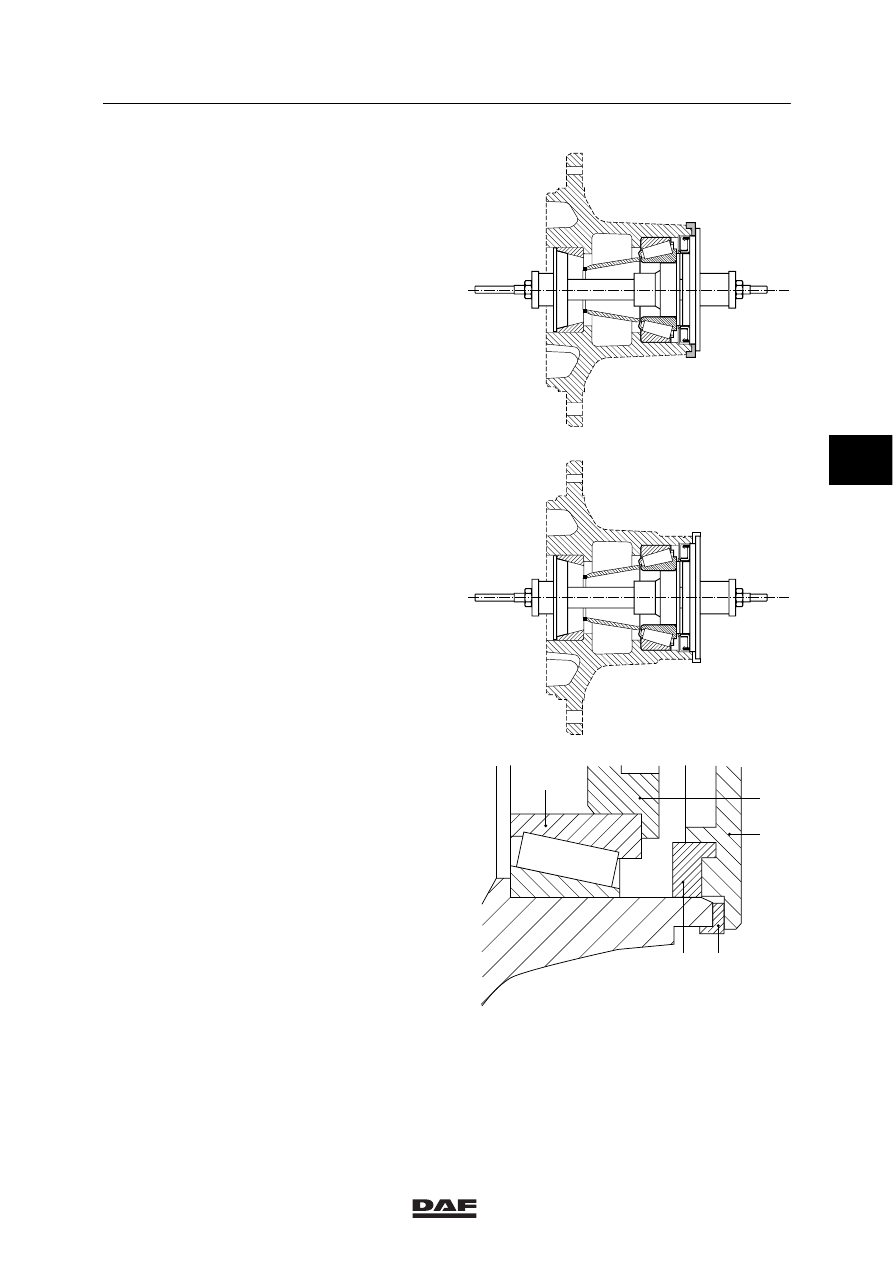

Removal and installation

TANDEM REAR AXLE 1355 T

3-9

7.

Slide the appropriate centring flange (D)

over the centring spindle (E).

8.

Fit the lock plate (C) and the nut (B) onto
the centring spindle (E).

9.

Align the centring flange (D) on the outer
race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring axle (E) should be free from play in
the hub (2).

Versions equipped with ABS
Install the draw-in flange (H) without the
dummy sensor ring, if the hub (2) is
equipped with an ABS sensor ring.

Versions not equipped with ABS
Fit the dummy sensor ring (G) to the
draw-in flange (H), if the hub (2) is not
equipped with an ABS sensor ring.

10. Position the oil seal (4) in front of the hub.

Slide the draw-in flange (H) over the
centring spindle (E) against the oil seal (4).

11. Fit the lock plate (I) and the nut (K).

12. Push the oil seal (4) evenly into the hub (2)

using the nut (K). In the case of a wheel hub
with an ABS sensor ring (5), press the
lubricant seal into the wheel hub until the
draw-in flange (H) abuts the ABS sensor
ring (5).
In the case of a wheel hub without an ABS
sensor ring (5), press the lubricant seal into
the wheel hub until the dummy ABS sensor
ring (G) abuts the hub rim.

13. Remove the special tool.

14. Apply grease to the sealing lips of the oil

seal (4).

15. Install the hub on the axle stub.

A800238

A800136

3

F

H

5

4

S7 00 182
