XF engine lubrication system

TECHNICAL DATA

4-1

4. XF ENGINE LUBRICATION SYSTEM

4.1 GENERAL

Oil pressure
Oil pressure at engine idling speed

1 bar (warm engine)

Oil pressure at full-load engine speed

3,5 - 4.5 bar

Oil filter
Type

disposable filter

Quantity

1

Installation in the oil circuit

full flow

Opening pressure of bypass valve at a
pressure difference of

2,5

 0.3 bar

Oil cooler
Opening pressure of bypass valve at a
pressure difference of

2 bar

Oil section test pressure

6 bar

ǹ 200335

2

TECHNICAL DATA

XF engine lubrication system

4-2

4.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
stated in the overview of the standard tightening
torques. The other threaded connections which
are not stated must therefore be tightened to the
tightening torque stated in the overview of
standard tightening torques.
When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Fuel filter
Attachment bolts, fuel filter/water pipe
connection

40 Nm

Fuel pump filter head banjo bolt

40 Nm

Lubricating oil strip/rocker seats
Attachment bolts

110 Nm

Oil sump
Clamp attachment bolts

25 Nm

Oil drain plug

60 Nm

Oil pump
Attachment bolts for oil pump housing sections

30 Nm

Attachment bolts connecting oil pump to main
bearing cap

60 Nm

(1)

Delivery pipe attachment bolts

30 Nm

(1)

Idler gear central bolt

60 Nm

(1)

Strainer
Bracket attachment bolts

30 Nm

(1)

Lubricating oil filter
Lubricating oil filter housing attachment bolts

50 Nm

(2)

Oil filter

45 Nm

Coupling in lubricating oil filter head

60 Nm

(3)

Bypass pressure regulator
Plug

80 Nm

0

ǹ 200335

0

2

XF engine lubrication system

TECHNICAL DATA

4-3

Oil cooler
Attachment bolts connecting oil cooler to
cylinder block

50 Nm

Coolant supply pipe union

90 Nm

Plug, adjustable banjo connection

90 Nm

Banjo bolt, adjustable banjo connection

90 Nm

Centrifugal oil filter
Central bolt

20 Nm

Oil discharge pipe union

50 Nm

Dip stick
Threaded coupling

60 Nm

(1)

Secure with Loctite 243

(2)

Secure with Loctite 572

(3)

Secure with Loctite 2701

Oil sprayer
Banjo bolt M14 for oil sprayer with locking
plate

30 Nm

M10 banjo bolt for oil sprayer

30 Nm

Main bearing caps
Main bearing cap attachment bolts

150 Nm + 120

_ angular displacement

(1)

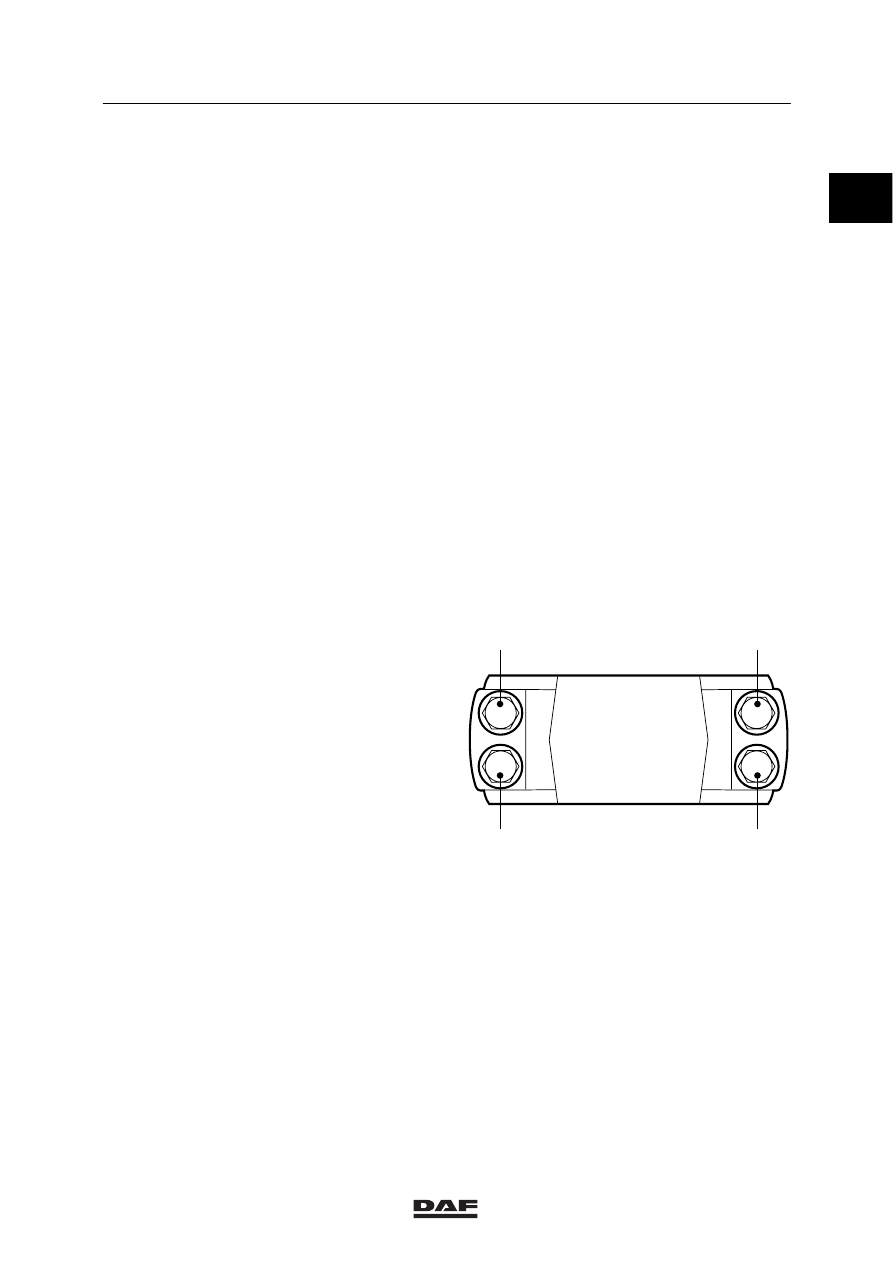

Big-end bearing caps
Attachment bolts, big-end bearing caps
1

st

phase,

sequence 1-2-3-4

35 Nm

2

nd

phase,

sequence 4-3-2-1

45 Nm

3

rd

phase,

sequence 1-2-3-4

60

_ angular

displacement

(2)

1

4

3

2

M200661

(1)

Apply a drop of oil to thread and contact surface.

(2)

Connecting rod bolts are to be used once and
tightened as instructed.
When fitting the connecting rod in the engine, apply a
drop of oil to the threads and contact surfaces of the
connecting rod bolts.

ǹ 200335

2

TECHNICAL DATA

XF engine lubrication system

4-4

4.3 FILLING CAPACITIES

Lubrication system
Total capacity, including oil cooler and oil filter

approx. 32 litres

Oil sump capacity, maximum level

approx. 25 litres

Oil sump capacity, minimum level

approx. 17 litres
