XF engine

TECHNICAL DATA

2-9

Flywheel housing
Attachment bolts

110 Nm

(1)

Sealant to be used when fitting flywheel
housing

Loctite 510

Flywheel
Attachment bolts
Without PTO

260 Nm

(1)

+ 90

_ angular displacement

Without PTO spanner size 21 mm

260 Nm + 90

_ angular displacement

With PTO

260 Nm + 150

_ angular displacement

Engine mountings on timing gear end
Cylinder block bracket attachment bolts

92 Nm

Chassis engine bracket attachment bolts

73 Nm

Vibration damper engine bracket attachment
bolts

225 Nm + 60

_ angular displacement

Engine mountings on flywheel end
Flywheel housing engine bracket attachment
bolts

260 Nm

Chassis engine bracket attachment bolts

73 Nm

Vibration damper engine bracket attachment
bolts

225 Nm + 60

_ angular displacement

Engine hanger brackets
Attachment bolts

110 Nm

Valve gear
Valve cover attachment bolts

25 Nm

Rocker setting bolt lock nut

40 Nm

Bridge piece setting bolt lock nut

40 Nm

Lubricating oil strip/rocker seat attachment
bolts

110 Nm

DEB set screw nut

25 Nm

Solenoid valve

20 Nm

Wiring harness attachment bolt

9 Nm

Valve sleeve attachment bolts

30 Nm

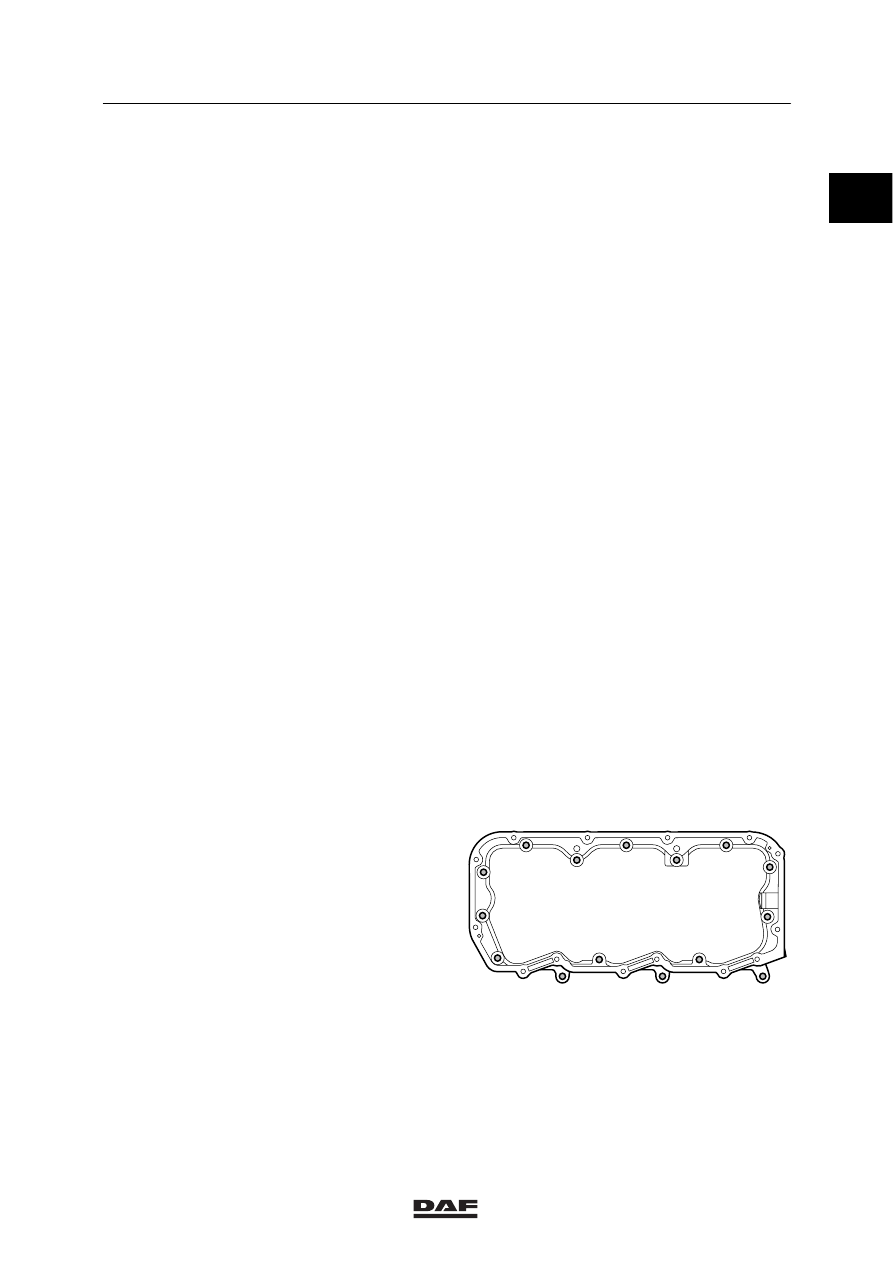

Tighten the valve sleeve bolts in the
sequence shown.

1

5

2

6

4

12

10

13

9

15

7

11

8

14

3

M200942

(1)

Secure with Loctite 243

ǹ 200335

2

TECHNICAL DATA

XF engine

2-10

0

ǹ 200335

0

2

XF engine cooling system

TECHNICAL DATA

3-1

3. XF ENGINE COOLING SYSTEM

3.1 GENERAL

Thermostat
Thermostat opening temperatures:
-

thermostat opens at

 83_C

-

thermostat opened at least 12 mm at

 95_C

Thermostat seat

Loctite 638

Water pump
Maximum radial play

0.16 - 0.20 mm

Expansion tank pressure cap
Pressure relief valve opening pressure

 0.75 bar

Underpressure valve opening pressure

 0.1 bar

Pressure testing the cooling system
Test pressure

0.5 - 0.7 bar

ǹ 200335

2

TECHNICAL DATA

XF engine cooling system

3-2

3.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
stated in the overview of the standard tightening
torques. The other threaded connections which
are not stated must therefore be tightened to the
tightening torque stated in the overview of
standard tightening torques.
When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Water pump
M8 attachment bolts

30 Nm

Threaded coupling

35 Nm

Coolant pipe
Attachment bolts

54 Nm

Coolant pipe threaded coupling

90 Nm

Coolant pipe plug

30 Nm

Thermostat housing
Attachment bolts

30 Nm

Plug

35 Nm

Radiator
Attachment nuts

70 Nm

3.3 FILLING CAPACITIES

Cooling system capacity

approx. 50 litres

Cooling system capacity with ZF-intarder

approx. 60 litres
