DAF 95XF. Manual - part 22

0

2

XF engine

TECHNICAL DATA

2-5

Inlet manifold
Attachment bolts

60 Nm

Glow plug attachment nut

55 Nm

Air inlet hose clamps

12 Nm

Turbocharger
Heat shield attachment bolts

30 Nm

(1)

Turbine housing clamp plate attachment nut

15 Nm

Attachment nuts, exhaust manifold
flange/turbocharger

60 Nm

(2)

Elbow on turbocharger

40 Nm

Oil supply pipe banjo bolt

90 Nm

(1)

Secure with Loctite 243

(2)

Apply Copaslip to secure

ǹ 200335

2

TECHNICAL DATA

XF engine

2-6

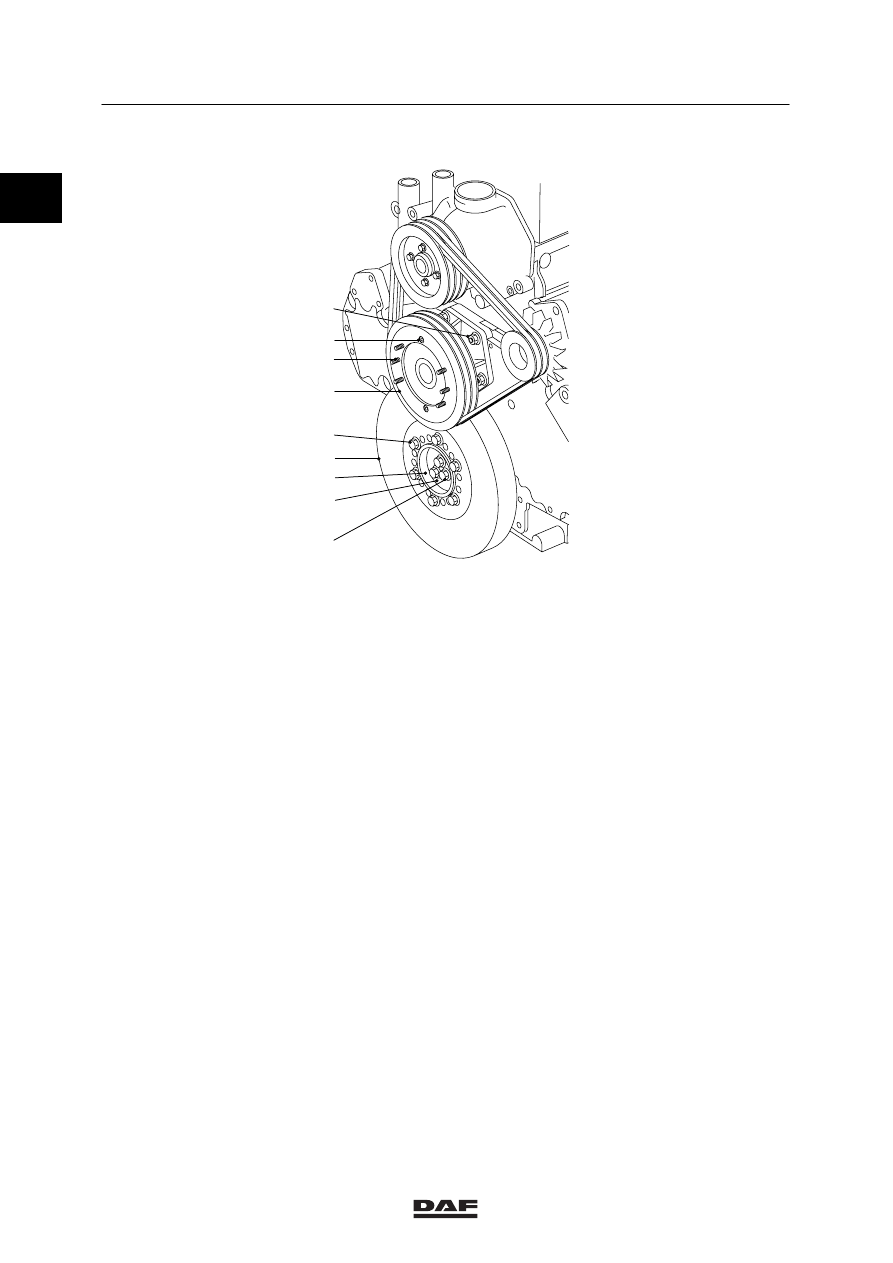

Vibration damper and fan drive

9
7

6

5
4

3

2

1

8

M200945

Vibration damper hub attachment bolts (1) in 4
phases:
1

st

phase, all attachment bolts

100 Nm

(1)

2

nd

phase, all attachment bolts

100 Nm

(1)

3

rd

phase, all attachment bolts

100 Nm

(1)

4

th

phase, all attachment bolts

100 Nm

(1)

Attachment bolts, vibration damper (5)

110 Nm

Attachment nuts, fan drive (8)

60 Nm

Attachment bolts, fan pulley (9)

30 Nm

(2)

Attachment nuts, fan clutch (7)

25 Nm

(2)

(1)

Tighten the attachment bolts evenly

(2)

Secure with Loctite 243

0

ǹ 200335

0

2

XF engine

TECHNICAL DATA

2-7

Cylinder head attachment bolts
Cylinder head bolts must only be used once .
So the cylinder head bolts should always be
replaced. The new cylinder head bolts have a
red/brown sealant on the thread.

Note:
-

Because of the sealant used on the cylinder
head bolts, their untightening torque may be
very high!

-

All M16 and M12 threaded holes must be
carefully cleaned with a screw tap before
the bolts are fitted.

-

Once the bolts have been tightened to the
specified torque, the angular displacement
of the M16 bolts must immediately be
started.

-

The sealant cannot be applied later.

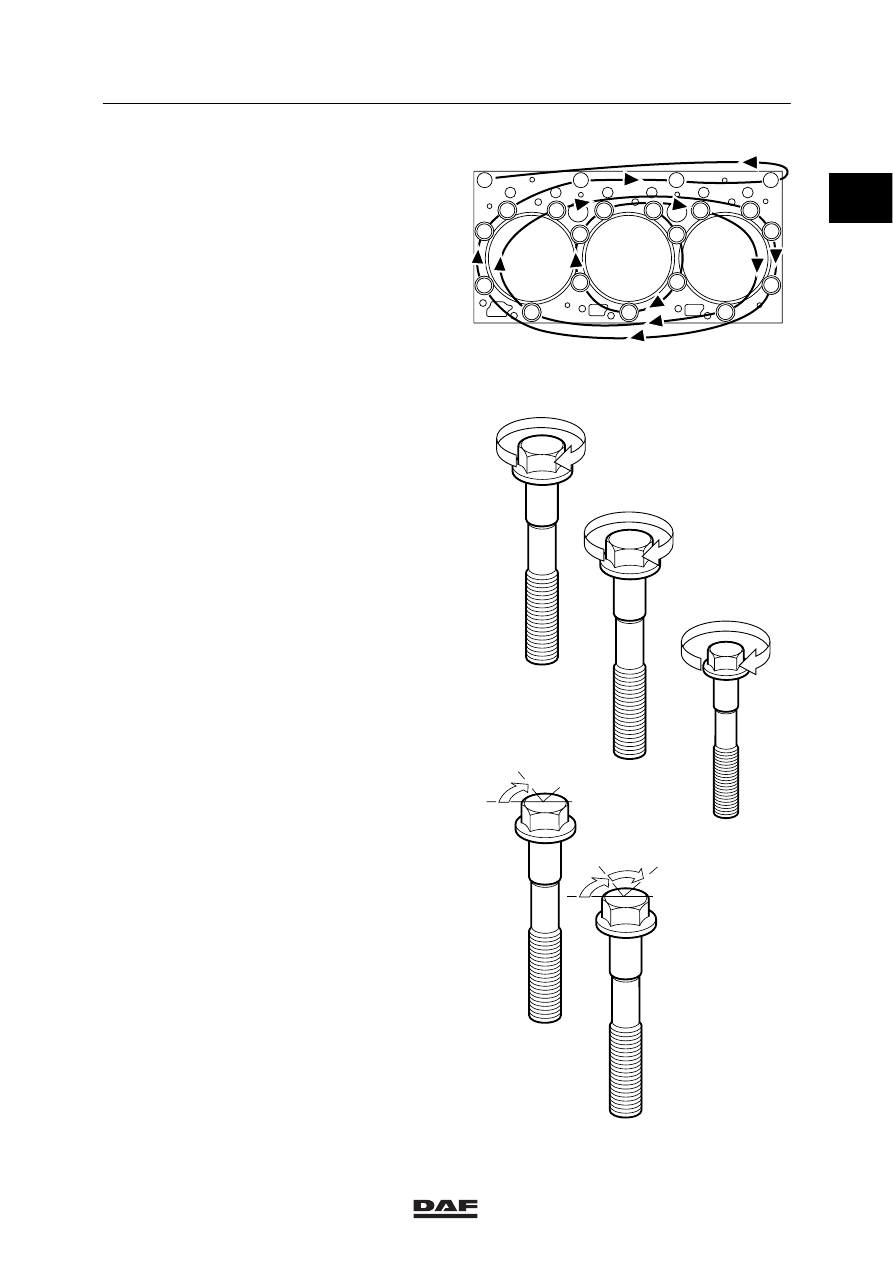

Tightening cylinder head attachment bolts

Note:
Apply a drop of oil underneath the bolt heads
(on their abutting surface). Sealant also reduces
the frictional resistance, which means that no oil
must be applied to the thread.

1

st

phase

Tighten M16 in the order
indicated

50 Nm

(1)

2

nd

phase

Tighten M16 in the order
indicated

150 Nm

Tighten M12 in the order
indicated

94 Nm

(1)

3

rd

phase

M16 in the order
indicated
in two steps of

60

_ angular

displacement

(1)

Apply a drop of oil to bolts M16 and M12 on the
abutting surface of the bolt heads.

M200562

16

15

10

5

4

3

9

14

13

12

8

2

1

7

11

17

6

21

18

19

20

M16

50 Nm

I

60

M12

II

III

III

M16

M200563

M16

150 Nm

II

94 Nm

60

M16

ǹ 200335

2

TECHNICAL DATA

XF engine

2-8

Timing gear
Camshaft locking plate attachment bolts

30 Nm

(1)

Attachment bolts, fuel pump drive shaft locking
plate

30 Nm

(1)

Timing case attachment bolts

30 Nm

(1)

Timing cover attachment bolts:
M10 attachment bolts

60 Nm

M8 attachment bolts

25 Nm

Timing cover protection plate attachment bolt

15 Nm

Camshaft gear attachment bolt

425 Nm

(1)

Idler gear attachment bolt

170 Nm

Attachment bolt, fuel pump gear wheel

260 Nm

(1)

Attachment bolt, silencer

30 Nm

Steering pump gear attachment nut

80 Nm

(1)

Steering pump intake pipe banjo bolt

90 Nm

Steering pump delivery pipe banjo bolt

40 Nm

Compressor gear attachment nut

120 Nm

(1)

Secure with Loctite 243

0

ǹ 200335
