Присадка AdBlue

®

 136

BLUEHDI

и ПРисАдКА ADBLUE

®

Наименование присадки AdBlue

®

 является

зарегистрированной торговой маркой

жидкости, используемой в системе SCR.
автомобили BlueHDi оборудуются

отдельным баком для присадки AdBlue

®



емкостью 15 литров.

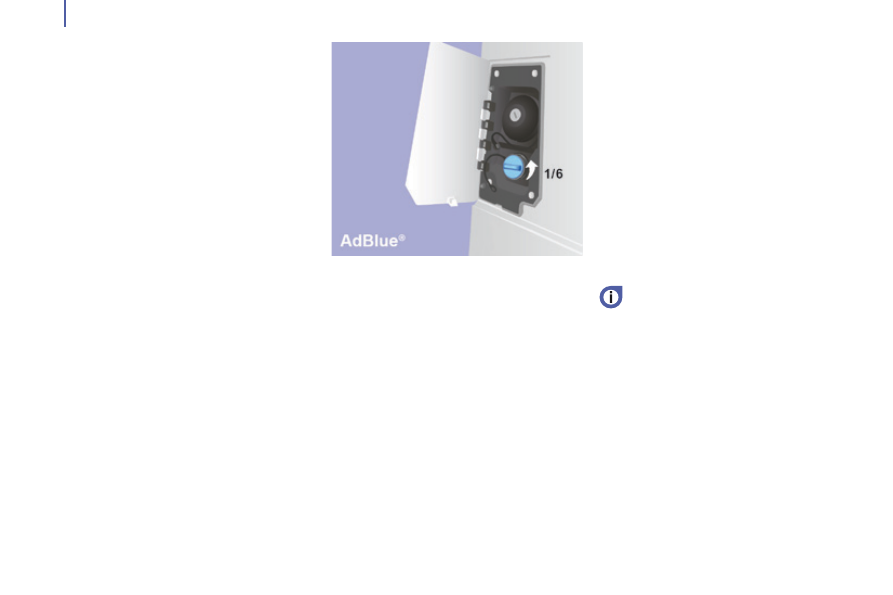

выходящая наружу горловина бака

расположена в люке под горловиной

топливного бака и закрывается

крышкой

синего цвета.

присадка BlueHDi предназначена для

снижения почти на 90% выбросов

в атмосферу NOx (оксидов азота)

при помощи системы, в которой

использована технология разложения

NOx на безвредные водяные пары и

азот в селективном каталитическом

преобразователе SCR (Selected Catalytic

Reduction).
это достижение отвечает нормативам

"Euro 6", принятым странами Евросоюза

в целях сокращения вредных выбросов

двигателей внутреннего сгорания.
для работы преобразователя SCR на

двигателе BlueHDi необходимо подавать

присадку AdBlue

®

 в выпускной тракт.

при случае можно заправиться

присадкой и в сервисной сети

CITROËN или в специализированном

техцентре.

Технологический принцип SCR

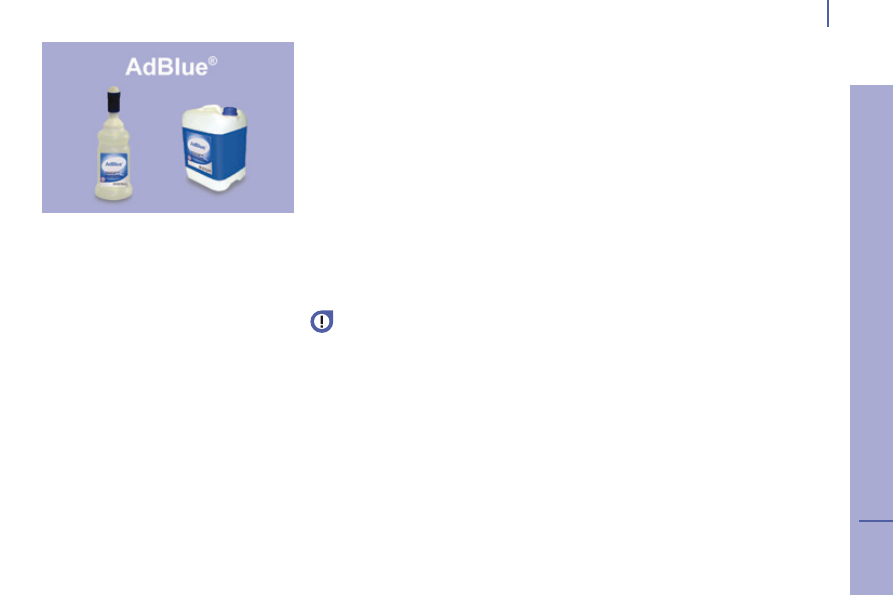

в бак для AdBlue

®

 заливается присадка:

-  из канистры по 5 или 10 литров с

10-сантиметровым наконечником

для заправки или с заправочным

комплектом, приобретаемым в

торгово-сервисной сети CITROËN,

-  из бутыли емкостью 1,89 л, которая

наворачивается на горловину,

приобретаемую торгово-сервисной

сети CITROËN,

-  на заправочной станции с колонкой

AdBlue

®

 для грузовых или легковых

автомобилей.

Присадка AdBlue

®

 137

7

ТЕК

УЩИЕ ПР

ОВЕРКИ

Рекомендации
при достаточном количестве присадки

AdBlue

®

 в баке никакой информации на

дисплее не показывается.
Но как только запас хода по остатку присадки

в баке достигнет порога 2 400 км (1 500 миль),

водитель начнет получать разного рода

кратковременные уведомления (загораются

контрольные лампы, поступают сообщения,

раздается звуковой сигнал), учащающиеся по

мере дальнейшего наращивания пробега и

затем переходящие в режим постоянных.
по мере наращивания пробега запас

присадки уменьшается, уведомления

учащаются и сообщение переходит в режим

постоянного.

Заправка бака присадкой
для легковых автомобилей присадочная

жидкость, расфасованная в канистры по

5 или 10 литров или в бутыли емкостью

1,89 л (1/2 галлона) продается в

сервисной сети CITROËN.
помните, что для самостоятельной

заправки бака присадкой AdBlue

®



необходим соответствующий шланг - свой

или или приложенный к канистре.

 Если бак для присадки AdBlue

®



станет пуст, пуск двигателя станет

невозможным.

Настоятельно рекомендуется не ждать

серии последовательных уведомлений,

чтобы своевременно пополнить запас

присадки AdBlue

®

.

Присадка AdBlue

®

 138

Указатели остатка пробега по присадке

в системе предусмотрено поэтапное включение

уведомлений, срабатывающих в зависимости от

остатка запаса хода.
водитель оповещается по прохождении очередного

отрезка пробега, а уведомления переходят по

нарастающей от временных к постоянным.
-

  На 1

м

 этапе срабатывает уведомление об

остатке запаса хода, равном 2 400 км

(1 500 миль).

-

  На 2

м

 этапе сообщается об остатке запаса хода

600 км (375 миль).

по достижении 0 км вы больше не сможете

запустить двигатель после остановки.

Запас хода более 2 400 км

(1 500 миль)
Ничего не показывается.

как только порог в 2 400 км

будет достигнут, загорится

эта контрольная лампа, и

на короткое время появится

сообщение об оставшемся запасе хода.
Звуковой сигнал и сообщение будут

поступать при каждом включении

зажигания.

Запас хода менее 2 400 км

(1 500 миль) и более 600 км

(375 миль)

 как только порог в 600 км будет

достигнут, эта контрольная

лампа начнет мигать и появится

сообщение об оставшемся

запасе хода.

уведомляющие сигналы будут показывать

уменьшающийся остаток запаса хода

через каждые 50 км (30 миль) пробега.
Звуковой сигнал и сообщение будут

поступать при каждом включении

зажигания.
При запасе хода 0 км система

блокировки пуска не позволит

запустить двигатель.

уровень присадки AdBlue

®

 в баке упал до

нуля.
состав отработавших газов автомобиля

больше не соответствует стандарту "Euro 6",

и двигатель теперь не запустится.

Чтобы вновь

запустить двигатель,

необходимо залить в присадочный бак не

менее

3,8 литров присадки AdBlue

®

.

-  перелейте содержимое канистры в бак

для присадки (через горловину с синей

крышкой).

-  включите зажигание, не пуская двигатель.

-  выждите 10 секунд перед тем как

запустить двигатель.

Запас хода менее 600 км (375 миль)

и более 0 км

двигатель не запускается из-за

отсутствия присадки AdBlue

®



в баке

Не доводите запас хода до

нулевой отметки!

уведомляющие сигналы будут

срабатывать во время движения до

тех пор, пока не будет заправлено

достаточное количество присадки

AdBlue

®

.

Не пополнив бачок с присадкой, вы

рискуете потерять возможность запустить

двигатель.

в дальнейшем регулярно пополняйте бак

присадкой - в него входит

15 литров.

 либо обратитесь в сервисную сеть

CITROËN или в специализированный

техцентр.

Присадка AdBlue

®

 139

7

ТЕК

УЩИЕ ПР

ОВЕРКИ

сбои в работе системы SCR

Загорается контрольная лампа

самодиагностики двигателя.
при включении зажигания

звуковой сигнал и сообщение

подтверждают неисправность системы

очистки отработавших газов.
Если это кратковременный сбой,

сообщение о нем исчезнет, как только

состав отработавших газов войдет в

норму.

если неисправность системы

подтверждена
помимо вышеуказанных сигналов,

на панели приборов показывается

разрешенный остаток запаса хода в км

(или милях).
уведомляющие сигналы будут

срабатывать каждые 30 секунд по мере

уменьшения остатка запаса хода.
при первой же возможности обратитесь

в сервисную сеть CITROËN или в

специализированный техцентр.
иначе вы рискуете больше не запустить

двигатель.

Запрет пуска после пробега 400 км

(250 миль)

Признаки сбоев

при каждой попытке запустить

двигатель срабатывает сигнал

и появляется сообщение о

запрете пуска.

Если после пробега 50 км (30 миль)

сигнализаторы не погаснут, значит

система неисправна.
после этого подтверждения система

блокировки пуска двигателя

автоматически включится по достижении

пробега 400 км (250 миль).
при первой же возможности обратитесь

в сервисню сеть CITROËN или в

специализированный техцентр.
