IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

149

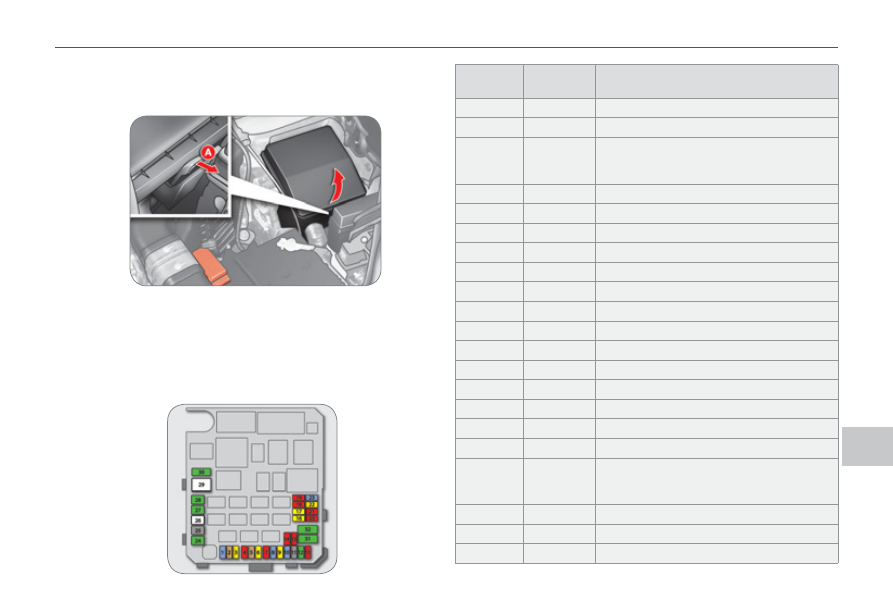

  Блок предохранителей в моторном отсеке

 Блок предохранителей расположен в моторном отсеке слева от ак-

кумуляторной батареи.

  Доступ к предохранителям
   )   Откройте капот (см. гл. "Открывающиеся элементы"),
  )   Нажмите на крючок  A  и откройте замок,
  )   Уберите крышку,
  )   Замените предохранитель (см. соответствующий раздел),
  )   Заменив  предохранитель,  установите  на  место  крышку  и  про-

следите, чтобы она плотно прилегала к блоку.

   Предохранитель

№

   Номинальный ток

   Защищаемая цепь

   1

   15 A

 Противотуманные фары.

   2

   7 A

 ЭБУ двигателя 2,4 л 16V.

   3

   20 A

 ЭБУ автоматической коробки CVT, реле

управления автоматической коробки CVT.

   4

   10 A

 Звуковой сигнал.

   5

   7,5 A

 Генератор двигателя 2,4 л 16V.

   6

   20 A

 Омыватель фар.

   7

   10 A

 Кондиционер воздуха.

   8

   15 A

 ЭБУ двигателя 2,4 л 16V.

   9

   -

 Не используется.

   10

   15 A

 Обогрев стекла.

   11

   -

 Не используется.

   12

   -

 Не используется.

   13

   -

 Не используется.

   14

   10 A

 Левая фара дальнего света.

   15

   10 A

 Правая фара дальнего света.

   16

   20 A

 Левая фара ближнего света (ксеноновая).

   17

   20 A

 Правая фара ближнего света (ксеноновая).

   18

   10 A

 Левая фара ближнего света, ручной и

автоматический корректор фар.

   19

   10 A

 Правая фара ближнего света.

   20

   -

 Не используется.

   21

   10 A

 Катушки зажигания.

IX

!

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

150

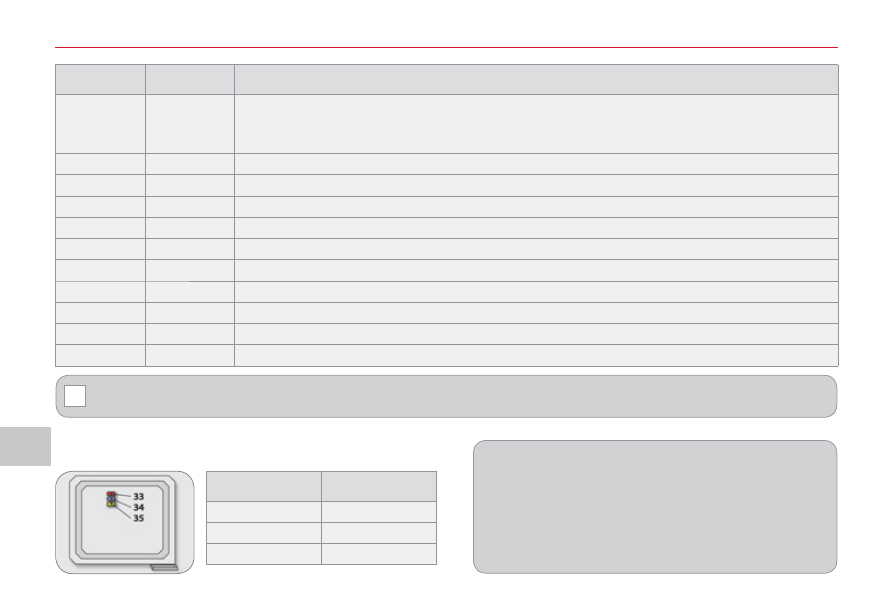

  Запасные предохранители
 Запасные  предохранители  расположены  под  крышкой  блока  пре-

дохранителей в моторном отсеке.

 В  комплекте  запасных  предохранителей  не  содержится  пре-

дохранителей  следующих  номиналов: 7,5 A, 25 A и 30 A. В

случае  выхода  из  строя  такого  предохранителя,  его  следует

заменить другим:
 Предохранитель   номиналом 7,5 A   замените   запасным  пре-

дохранителем  на 10 A ,  предохранитель   номиналом 25 A

замените  запасным предохранителем на 20 A , а предохра-

нитель,  рассчитанный на ток 30 А  замените таким же,  как в

цепи аудиосистемы (см. поз. №31) .

 *  Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудова-

ния. Все работы с ними должны производиться в сервисной сети CITROËN или в специализированном техцентре.

   Предохранитель

№

   Номинальный

ток

   Защищаемая цепь

   22

   20 A

 ЭБУ двигателя, датчик воды в дизтопливе, ТНВД (дизель), датчик расхода воздуха, кислородный датчик,

датчик положения распредвала, разгрузочный электроклапан адсорбера, датчик скорости автомобиля,

клапан системы регулирования топливоподачи VTC, клапан системы рециркуляции отработавших газов

EGR.

   23

   15 A

 Топливный насос, датчик уровня топлива.

   24*

   30 A

 Стартер.

   25

   -

 Не используется.

   26*

   40 A

 ЭБУ ABS, ЭБУ ASC.

   27*

   30 A

 ЭБУ ABS, ЭБУ ASC.

   28*

   30 A

 Вентилятор конденсатора.

   29*

   40 A

 Вентилятор радиатора.

   30

   30 A

 Блок предохранителей в панели приборов.

   31

   30 A

 Усилитель аудиосистемы.

   32

   30 A

 ЭБУ двигателя.

   Предохранитель

№

   Номинальный

ток

   33

   10 A

   34

   15 A

   35

   20 A

IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

151

 Аккумуляторная батарея  A  расположена под

капотом слева.
 Доступ к батарее:
   )   отоприте  замок  капота  из  салона  и  от-

кройте его,

  )   установите капот на упор.

 АККУМУЛЯТОРНАЯ БАТАРЕЯ

  Доступ к батарее

   )   Присоедините  один  конец  красного

провода  к  выводу (+) неисправной  ба-

тареи  A , а другой к клемме (+) дополни-

тельной батареи  B .

  )   Присоедините один конец зеленого или

черного  провода  к  выводу (-) дополни-

тельной батареи  B .

  )   Присоедините другой конец зеленого или

черного  провода  к  массе   C   автомобиля,

который  необходимо  завести,  причем

подальше  от  аккумуляторной  батареи

(напр., к правому кронштейну двигателя).

  )   Запустите  двигатель  автомобиля,  на  кото-

ром установлена дополнительная батарея.

  )   Включите стартер и дайте своему двига-

телю поработать.

  )   Дождитесь  устойчивой  работы  двигате-

ля на холостом ходу и снимите соедини-

тельные провода.

   )   Поднимите  передний  край  заглушки   1 ,

чтобы высвободить три фиксатора  2 .

  )   Потяните за заглушку  1 , чтобы высвобо-

дить фиксатор  3  и снимите заглушку.

  Регулярно  проверяйте  уровень  электро-

лита. При необходимости пополняйте его

дистиллированной водой.

  Запуск двигателя от

дополнительной батареи
 Подключение к массе - правому

кронштейну двигателя

IX

!

!

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

152

  Заряд батареи с помощью

зарядного устройства

   )   Отсоедините  наконечники  проводов  от

выводов батареи.

  )   Снимите батарею и поместите ее в про-

ветриваемое помещение.

  )   Отверните  пробки  и,  при  необходимос-

ти,  пополните  уровень  дистиллирован-

ной водой.

  )   Подсоедините батарею к зарядному уст-

ройству и включите зарядку.

  )   Отсоедините батарею от зарядного уст-

ройства и дайте ей остыть.

  )   При необходимости, пополните уровень

дистиллированной водой.

  )   Осторожно протрите батарею сверху.
  )   Заверните пробки.
  )   Позаботьтесь,  чтобы  наконечники  про-

водов и выводы батареи были чистыми.

В  случае  их  сульфатации  (присутствие

белого  или  зеленоватого  налета)  отсо-

едините провода от батареи и очистите

их наконечники и выводы батареи.

  )   Присоедините  наконечники  проводов  к

выводам батареи, начиная с провода (+).

 При  заряде  батареи  следует  обяза-

тельно отсоединить от нее провода.

 Избегайте  попадания  электролита

на кожу.

 Большинство  технических  жидкостей  мо-

гут  нанести  вред  здоровью  и  разъедать

кожный покров.

 Запрещается отсоединять провода от ба-

тареи при работающем двигателе.

 Автомобильные аккумуляторные батареи со-

держат вредные вещества-серную кислоту и

свинец. Их следует снимать с эксплуатации

в соответствии с действующими правилами и ни в

коем случае не смешивать с бытовыми отходами.
 Отслужившие элементы питания и аккумуляторные

батареи  следует  сдавать  на  специализированные

пункты сбора таких отходов.
 Если  предполагается  не  эксплуатировать  авто-

мобиль  более  одного  месяца,  рекомендуется  от-

ключить аккумуляторную батарею от его бортовой

сети.

 Во  время  зарядки  температура  батареи

повышается, электролит закипает - это нор-

мальные для процесса зарядки явления.

  После присоединения батареи
 Каждый  раз  после  присоединения  батареи

включите  зажигание  и  подождите 1 минуту

перед тем, как запускать двигатель. Это не-

обходимо  для  инициализации  электронных

систем.  При  обнаружении  каких-либо  нару-

шений в работе электрооборудования после

установки  аккумуляторной  батареи  следует

обратиться в сервисную сеть CITROËN или

в специализированный техцентр.
 Следуя  рекомендациям,  изложенным  в  со-

ответствующих главах, сами проведите ини-

циализацию:
   -

импульсных  электрических  стеклоподъ-

емников,

  -

люка в крыше,

  -

бортовой навигационной системы.

  Перед тем, как отсоединить батарею
 Прежде  чем  отсоединить  провода  от  бата-

реи, необходимо выждать две минуты после

выключения зажигания.
 Поднимите  стекла,  закройте  потолочный

люк,  двери  и  дверцу  задка  перед  тем,  как

отсоединить батарею.
